带径向支撑肋的法兰连接筒体结构件

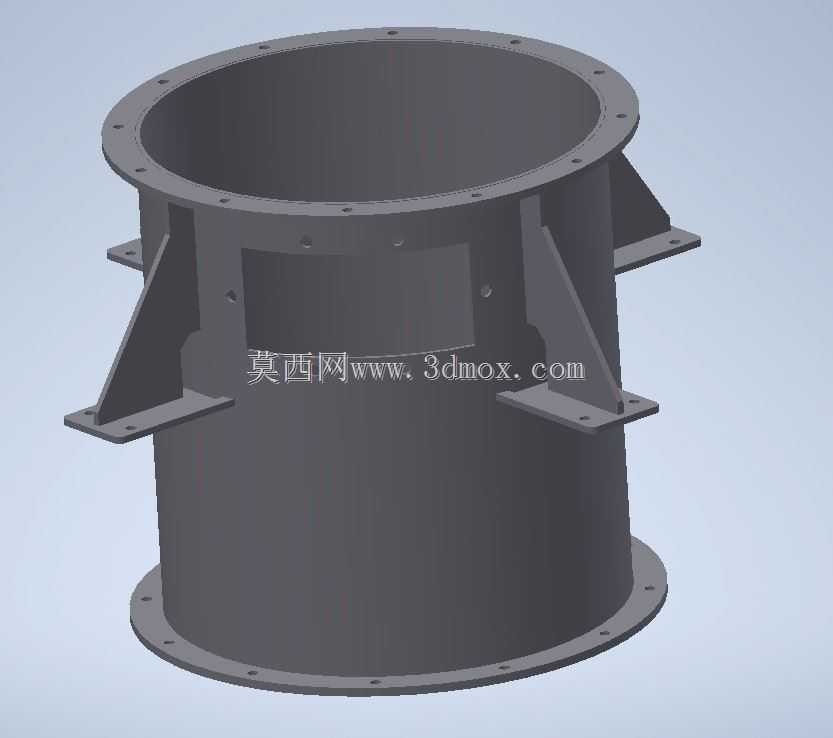

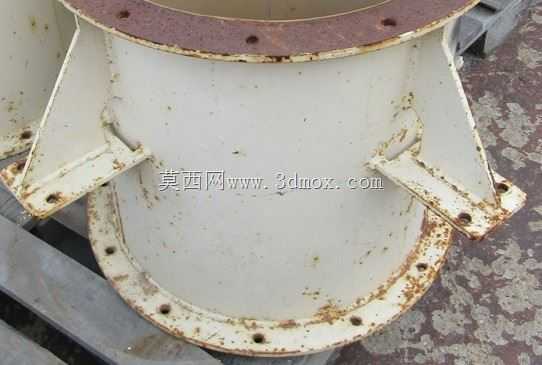

　　该类带径向支撑肋的法兰连接筒体，多应用于粉体输送管路、通风除尘系统、工业烟囱段节、散装物料中转料仓的过渡连接段，也可作为中小型立式设备的筒体支撑基座，在建材加工、粮食储运、环保除尘、冶金散料输送等场景中十分常见。从结构功能来看，筒体上下两端的法兰盘用于实现相邻管段或设备的密封对接，法兰盘上沿圆周均布的螺栓孔可配合螺栓、密封垫片完成轴向锁紧，保证连接段的密封性与同轴度，避免输送过程中出现漏料、漏风问题。筒体周向均匀分布的多组三角支撑肋，是整个结构的核心受力强化部件，这类肋板一端与筒体外壁满焊固定，另一端延伸出带安装孔的水平支耳，可直接将筒体固定在钢架平台、设备基座或建筑预留的支撑结构上，无需额外设计独立的支撑托架，能大幅降低现场安装的施工复杂度。

　　从设计思路上看，这类构件优先考虑受力合理性与安装便捷性的平衡：筒体采用等径直筒结构，内部无多余凸起，可最大限度降低物料或气流通过时的阻力，避免散料输送过程中出现积料堵料问题；支撑肋采用三角形稳定结构，可将筒体自身重量、内部物料载荷、运行时的振动载荷均匀分散到各个支耳安装点，避免筒体壁板因局部应力集中出现变形，相比无肋的光筒结构，同等壁厚下承载能力可提升40%以上，同时能有效抵消管路热胀冷缩产生的附加应力，减少法兰连接处的密封失效风险。法兰盘的螺栓孔采用跨中均布设计，可适配多数标准管路的法兰对接尺寸，降低现场配孔的工作量；支耳上的安装孔设计为长圆孔形式，可抵消安装时的基础位置误差，降低现场安装的对位难度。

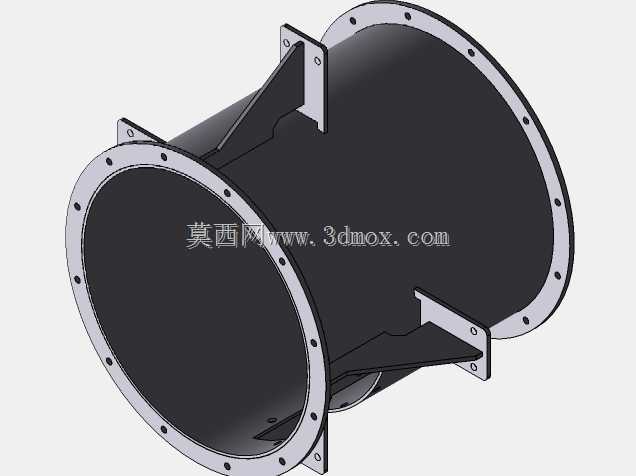

　　从安装边界与尺寸适配角度，这类筒体的公称通径通常覆盖300mm至1200mm区间，上下法兰的端面平行度公差控制在0.5mm以内，保证对接时密封垫片受力均匀；周向支撑肋的数量根据筒体通径调整，通径600mm以下通常设置4组支撑肋，600mm以上设置6组或8组，保证各个方向的支撑刚度均衡。支耳的安装面与筒体下端法兰端面的高度差根据现场支撑平台的高度匹配设计，安装时需保证各个支耳的水平度偏差不超过1mm，避免筒体安装后出现倾斜，导致内部物料偏载、法兰密封面错位。建模过程中需重点保证筒壁与法兰、支撑肋的连接位置过渡平滑，避免出现尖锐棱角导致的应力集中，同时所有焊接位置预留合理的焊脚尺寸空间，为后续的生产加工工艺提供准确的尺寸参考，避免建模尺寸与实际焊接工艺要求出现冲突。这类构件的建模难点在于支撑肋与筒壁的相贯线处理，需保证肋板与筒体外壁完全贴合，避免出现干涉或间隙，影响后续的工程图出图与加工下料精度；法兰盘上的螺栓孔采用圆周阵列特征生成，保证孔位的角度偏差符合管路安装的公差要求，支耳上的安装孔位置需与支撑肋的受力中心线重合，保证载荷传递路径顺畅，避免支耳出现额外的弯曲应力。
