方形法兰接口变径锥形导流连接结构

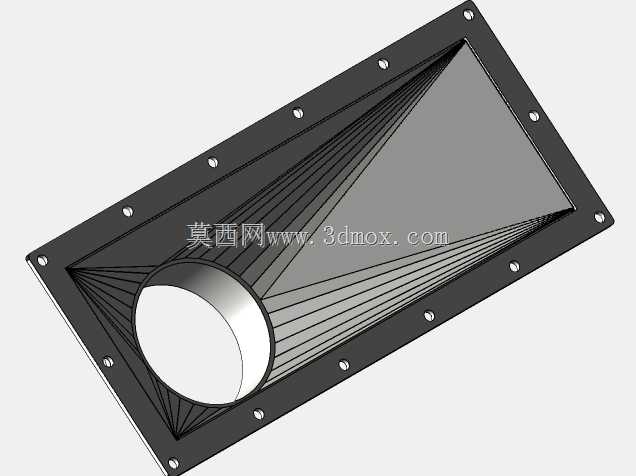

　　这类变径锥形转接结构，在散料输送、通风除尘、粉体处理的管路系统中应用十分广泛，核心作用是实现不同截面形状、不同通径管路之间的平滑过渡，避免物料或者气流在截面突变位置产生涡流、积料、压损过大的问题。从结构本身来看，大端采用带安装孔的方形法兰结构，法兰边缘均匀布置螺栓过孔，能够直接与方形截面的设备出口、墙体预留接口或者方形风道进行对接，安装时法兰面可根据工况需求加装密封垫片，保证连接位置的密封性，避免粉体泄漏或者风压损耗。小端为圆形接口，可直接对接圆形管道、圆形设备入口，适配常规圆形管路的安装标准。

　　设计过程中首先要考虑的是过渡段的流线合理性，整个锥段采用直纹面过渡，从方形法兰的四个边分别向圆形接口的对应位置做平滑的曲面延展，没有突兀的折角，这种结构一方面能让散料依靠自重顺畅滑落，不会在锥段内壁形成积料死角，对于粮食加工、建材粉体输送、车间除尘系统这类容易出现物料挂壁、积堵的场景，能大幅降低运维清理的频率；另一方面对于通风管路来说，平滑的曲面过渡能最大程度降低局部阻力系数，减少风机的能耗损失，避免气流在变径位置形成紊流引发的管路振动、噪音问题。

　　从安装边界来看，方形法兰的螺栓孔采用等间距布置，孔位公差需要匹配对接端的法兰标准，安装时不需要额外做适配改装，直接通过螺栓紧固即可完成装配。整个结构的壁厚可根据实际输送介质的特性调整，若输送磨损性较强的矿粉、砂石类物料，可适当增加锥段壁厚，或者在内壁加装耐磨衬板；若用于普通通风、低压气力输送场景，采用常规薄板焊接成型即可满足强度需求。结构的加强筋沿锥面母线方向布置，从方形法兰边延伸至圆形接口位置，既能够提升整个锥段的结构刚性，避免在负压或者物料冲击下出现结构变形，同时筋条沿流线方向布置，不会对物料或者气流的通行造成阻碍。

　　在实际工程选型中，需要根据两端对接的管路尺寸确定方形法兰的外轮廓尺寸、圆形接口的通径，同时结合现场的安装空间调整锥段的轴向长度，锥段的锥角不宜过大，否则容易出现物料架桥、气流压损陡增的问题，通常散料输送场景下锥段的半锥角控制在合理范围内，保证物料依靠自重就能顺利通过。这类结构相比直角变径、突然扩缩的转接结构，在长期运行中的稳定性优势十分明显，尤其是在除尘系统的吸尘口转接、料仓出口的下料导流、通风系统的风道变径位置，能够有效解决常规转接件容易堵料、风阻大、密封差的痛点。结构本身没有活动部件，整体为焊接成型的一体式结构，后期维护成本极低，只要安装时保证法兰面的密封紧固，长期运行过程中很少出现故障。建模过程中需要重点保证方形法兰螺栓孔的位置度、圆形接口的圆度，以及锥面的平滑度，避免出现曲面褶皱、错位的问题，否则实际加工成型后会出现内壁不光滑、对接错位的情况，影响实际使用效果。对于有防腐需求的工况，还可以在结构成型后做表面喷塑、镀锌处理，提升结构的耐腐蚀性能，适配化工、潮湿环境下的使用需求。
