薄壁圆柱型拉铆紧固连接结构

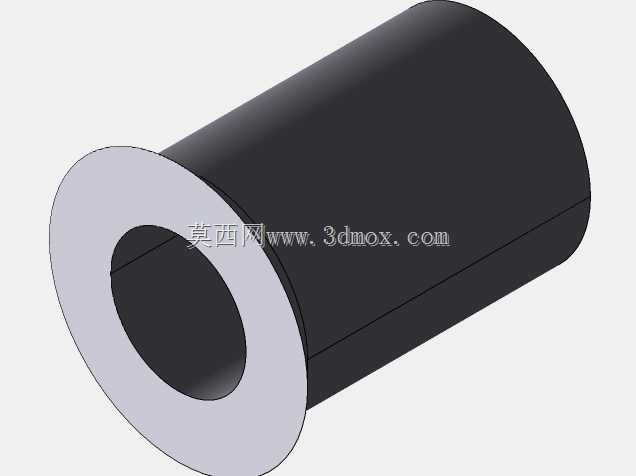

　　在薄板类构件的连接作业场景中，经常会遇到基材厚度不足、无法直接攻丝形成有效螺纹副的工况，比如0.5-3mm厚度的冷轧钢板机柜壳体、铝合金型材框架的封板、薄壁不锈钢管路的外接支架固定，这类场景下如果采用传统焊接螺母的工艺，很容易出现焊穿薄板、焊接热变形导致基材平面度超差、焊后螺纹位置度偏移的问题，而如果采用自攻螺钉连接，反复拆装后螺纹牙型磨损滑牙的概率极高，根本无法满足设备后期维护拆装的需求，这时候这类圆柱型拉铆螺母就成了适配性极强的连接解决方案。从结构设计逻辑来看，这个零件采用了等外径的圆柱主体结构，一端带有限位翻边，内部全程加工标准内螺纹，整体没有多余的异形结构，

　　这种设计首先是为了适配直孔压铆或者拉铆的安装工艺——安装时只需要在基材上预先冲钻和主体外径匹配的光孔，将螺母主体穿入孔内，通过拉铆枪的拉杆拉动螺母尾端，让薄壁的主体部分在基材背面产生可控的塑性变形，形成鼓包状的锁紧结构，配合端面的翻边就可以把螺母牢牢固定在薄板上，全程不需要做螺纹攻丝，也不会对基材背面的空间有过多要求，哪怕是封闭型腔的薄板外壁，也能完成可靠的螺纹基座固定。从实际使用的边界条件来看，这类圆柱型拉铆螺母的主体外径公差一般控制在h7级别，和基材安装孔的配合间隙不超过0.1mm，这样可以保证安装后螺母的轴线和基材平面保持垂直，避免后续拧入螺栓时出现螺纹别劲、螺栓受力偏载的问题；翻边的直径比主体外径大2-3mm，

　　安装后翻边完全贴合基材表面，既可以起到安装定位的作用，也能分散锁紧时的压应力，避免薄基材表面被压溃出现凹陷。内螺纹的精度一般选用6H级，和普通标准螺栓的配合精度完全匹配，不需要定制专用的紧固件，日常运维时替换配件的获取成本极低。和六角型或者沉头型的拉铆螺母相比，这种光面圆柱结构的优势在于安装孔的加工要求更低，不需要冲制六角孔或者沉头台阶，普通的圆孔冲模或者钻头就能完成孔位加工，对于小批量试制或者现场改装的作业场景，加工效率会高很多；同时光面圆柱的外壁和安装孔的接触面积更大，安装后螺母的抗扭转性能更好，在承受螺栓拧紧扭矩的时候，不会出现螺母跟着螺栓在孔内转动的失效问题。在设计选型的时候需要注意，

　　这类圆柱拉铆螺母的适用基材厚度范围和自身主体长度直接相关，主体长度需要比基材厚度大1.5-2mm，给尾端的塑性变形预留足够的材料空间，如果主体长度过短，尾端变形量不足就会导致拉铆后锁紧力不够，受拉的时候容易从孔内脱出；如果主体过长，尾端变形的鼓包过大，可能会和基材背面的其他零部件产生干涉。另外在不同的腐蚀环境下，可以选择不同表面处理的版本，比如普通电控柜场景用镀锌钝化处理就可以满足防锈需求，户外或者沿海场景的设备可以选用304不锈钢材质的版本，避免长期使用后锈蚀导致螺纹失效。从建模的角度来说，这个零件的特征构建逻辑非常清晰，首先通过旋转特征生成主体和翻边的基础轮廓，然后在内孔位置切除出标准内螺纹的底孔，再通过螺旋扫描特征生成完整的螺纹牙型，最后对翻边的外边缘做小倒角处理，去除锐边避免安装时划伤操作人员。整个零件的壁厚均匀，没有壁厚突变的位置，不管是采用冷镦工艺批量生产，还是做小批量的机加工试制，工艺性都很好，不会出现应力集中导致的零件开裂问题。在实际的设备装配流程中，这类拉铆螺母的安装效率比焊接螺母高3倍以上，而且安装过程没有焊接烟尘、不需要做焊后打磨和防锈补漆作业，对于流水线批量装配的场景，能有效降低工位的作业强度和环保处理成本；同时因为安装过程不会产生高温，也不会对基材表面的喷塑、喷漆涂层造成破坏，能很好的保证设备外观的一致性。
