带隔振底座的电机振动测试演示装置

　　这套装置的核心应用场景覆盖电机出厂前的振动特性校验、隔振元件选型验证以及机械振动相关的教学演示环节，在中小型电机生产企业的质检工段、工矿企业的设备运维班组以及职业院校的机电实训课堂都能见到同类结构的身影。实际使用中，这套结构可以直观呈现电机运转时的振动传递路径，帮助工程人员判断不同刚度隔振弹簧对设备振动的衰减效果，也能辅助排查电机转子动平衡偏差、轴承磨损带来的异常振动问题。

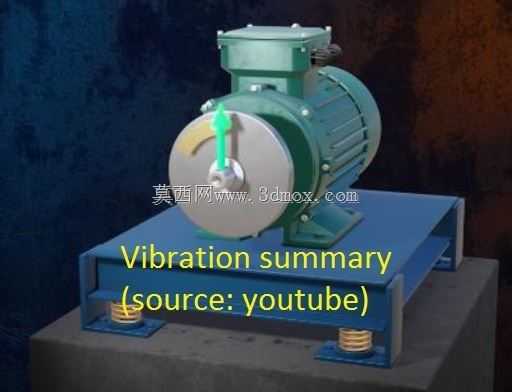

　　从功能特性来看，装置采用标准卧式三相异步电机作为振动源，电机输出轴端加装了带偏心配重的转盘，可通过调整配重块的位置与质量模拟不同程度的偏心振动工况，还原现场设备因转子不平衡、轴系不对中引发的典型振动特征。底部的安装底座采用型钢焊接成型的框架结构，四个支撑脚位置分别布置圆柱螺旋压缩弹簧作为隔振元件，弹簧上下端面均加装橡胶防滑垫片，既避免弹簧与金属底座直接接触产生硬摩擦异响，也能保证弹簧受力均匀不发生侧向偏移。底座的安装平面预留了标准的电机安装螺栓孔位，孔位间距适配Y系列80-132机座号电机的安装尺寸，可直接替换不同功率的测试电机，无需重新加工底座。

　　设计思路上，这套结构优先考虑了振动测试的可视性与参数可调性，偏心转盘采用亮面金属材质加工，表面标注了角度刻度，方便调整偏心块的安装角度来改变激振力的方向；弹簧的选型经过刚度校核，在电机额定转速运转时，弹簧的固有频率避开了电机的工作转频，避免发生共振放大振动幅值的问题。底座框架的型钢壁厚经过计算，保证自身结构刚度足够，不会因为框架自身形变影响振动测试的结果，框架底部预留了地脚安装孔，若需要测试刚性安装状态下的电机振动参数，可直接通过膨胀螺栓将底座固定在混凝土地基上，拆除弹簧即可完成工况切换。

　　外形尺寸与安装边界方面，整套装置的长宽尺寸控制在600mm×400mm范围内，不含电机顶部接线盒的整体高度为320mm，弹簧的自由高度为50mm，安装后压缩量控制在10mm左右，保证隔振行程足够的同时不会让设备出现过大的横向晃动。电机的接线盒位于机座顶部，预留的线缆走线空间距离周边结构最小距离为80mm，方便接线操作与后续的振动传感器布置；偏心转盘的外边缘距离底座上平面的高度为120mm，转盘旋转时的最大外圆直径为200mm，周边预留了100mm以上的安全距离，避免运转时碰擦周边物体。底座的四个弹簧安装位设置了定位凸台，弹簧安装时直接套在凸台上即可，无需额外固定，更换不同刚度弹簧时操作便捷，可快速完成不同隔振方案的对比测试。

　　在实际工程应用中，这类装置还可拓展用于加速度传感器的校准、振动监测算法的验证，通过在电机机座、底座框架、安装基础三个位置分别布置振动传感器，可同步采集三个位置的振动幅值与频率数据，计算隔振效率，为现场设备的隔振安装提供实测数据支撑。装置的偏心转盘还可替换为带不同模拟故障的试件，比如模拟轴承外圈故障、内圈故障的轴承座组件，用于设备故障诊断的实操训练，帮助运维人员熟悉不同故障对应的振动频谱特征。
