反演双滑块曲柄椭圆运动机构

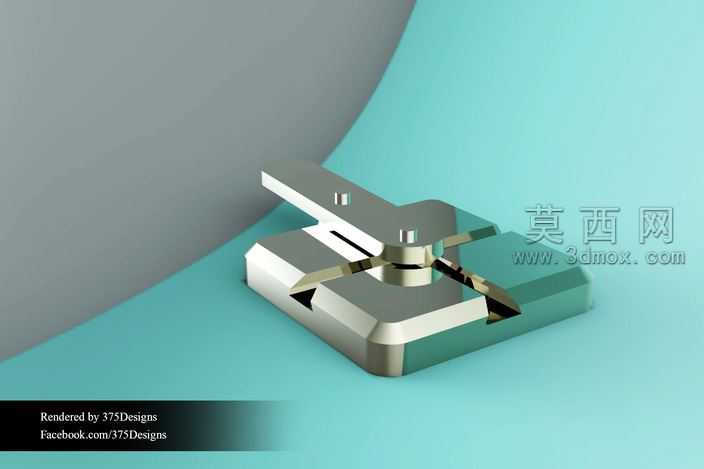

该作品为反演式双滑块曲柄椭圆运动机构的三维建模成果，建模阶段依托参数化设计逻辑搭建整体结构，首先确定机构的固定基座基准，将方形基座作为所有运动构件的安装载体，在基座中心设置垂直定位轴作为曲柄的回转中心，保证曲柄转动时的同轴度精度。建模过程中对两个互相垂直的十字交叉导槽做了等宽参数约束，确保滑块在导槽内滑动时无卡滞、无虚位，导槽的边角处做了微小倒角处理，既避免实际加工时的应力集中问题，也让滑块滑动过程更顺滑。上方的十字形滑动构件与两个滑块做了同轴配合约束，两个滑块分别嵌入垂直与水平方向的导槽内，当中心曲柄绕固定轴回转时，会带动十字构件做复合运动，其端点的运动轨迹可形成标准椭圆，实现椭圆Tramel机构的运动特性。材质设置上，整体构件选用金属材质，基座部分赋予磨砂金属质感，表面做细微的拉丝纹理处理，还原金属机加工后的真实触感；运动滑块与曲柄部分赋予亮面镀铬材质，通过调整反射率与粗糙度参数，突出金属构件的光洁度与精密感，不同构件的材质差异也能清晰区分固定件与运动件，方便观察机构的运动逻辑。渲染阶段采用柔和的双光源布光，主光源从侧上方45度角照射，打出构件的立体轮廓与金属高光，辅助光源从另一侧补光，消除构件缝隙处的死黑阴影，背景选用渐变的青灰色调，既突出金属机构的质感，也不会抢夺主体的视觉焦点。设计过程中重点验证了机构的运动干涉问题，通过运动仿真模拟曲柄整周回转的全过程，确认滑块在导槽全行程内与基座、曲柄、十字构件均无碰撞干涉，各配合面的间隙设置符合常规机械装配的公差要求，既可以作为机械原理教学的演示模型，也可为椭圆轨迹生成类工装的设计提供结构参考，整体结构紧凑，运动原理清晰，精准还原了反演双滑块曲柄机构生成椭圆轨迹的核心特性。
