3-4毫米电线液压导线切刀装置

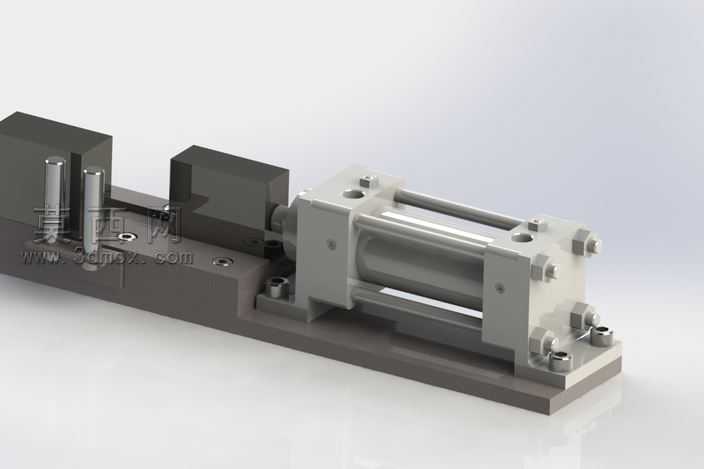

本作品为适配3-4毫米直径电线裁切作业的液压驱动导线切刀三维模型，建模阶段严格遵循机械加工装配逻辑完成全结构搭建，首先完成整体安装底板的基准建模，预留所有标准紧固件的安装定位孔位，保证各组件装配同轴度与位置精度符合实际工装设计要求。动力端采用标准拉杆式液压缸结构建模，完整还原缸筒、端盖、拉杆、活塞推杆、进出油口的全部细节，缸体表面做金属哑光质感处理，紧固件还原镀锌件的金属光泽，清晰区分不同材质部件的视觉特征。执行裁切端搭建了双导向柱式的刀座滑动结构，动刀与定刀的配合间隙按照实际裁切工艺要求预留，刀块部分做硬质合金材质的质感区分，还原刀具高硬度的视觉属性，侧边设置的定位挡块可完成电线裁切长度的快速定位，适配批量线材裁切的作业需求。渲染阶段采用工业产品常用的柔光布光方案，避免金属表面出现过曝反光，清晰呈现各部件的装配关系与结构细节，底板做发黑处理的深色金属质感，液压缸主体做银灰色铸钢质感，导向柱做抛光镀铬的亮面金属效果，不同材质的质感区分明确，可直观识别各部件的功能属性。设计思路围绕小型线材裁切的高效作业需求展开，采用液压驱动替代传统手动裁切结构，可提供稳定充足的裁切力，避免3-4毫米直径多芯电线裁切过程中出现线芯变形、切口不齐的问题，双导向柱的滑动结构可保证动刀运行过程中无偏摆，长期使用也能保证裁切精度，整体结构紧凑，可直接集成到自动化线束加工产线中作为独立裁切工位使用，也可单独作为小型工装完成线下线材裁切作业，所有配合面均按照机械设计公差要求预留装配间隙，模型可直接用于工程出图、3D打印样件验证或者产线方案演示使用。
