翻盖式圆柱电芯组集成电池盒结构设计

　　在户外便携供电、小型工业备用电源、低压设备供电的场景里，这类集成多颗圆柱电芯的翻盖式电池盒是非常常见的供电载体，很多做小型机电设备、户外检测仪器、便携作业工具的结构工程师，在做供电模块选型参考时，都会优先参考这类成熟的排布结构。从实际使用的角度出发，这个结构的核心作用是把零散的圆柱电芯规整固定在封闭壳体内，同时通过翻盖结构实现电芯的快速更换与日常维护，不需要拆解整盒的固定螺丝，掀开上盖就能完成电芯的取放，对于需要频繁更换电池的作业场景来说，能大幅减少运维的操作时间。

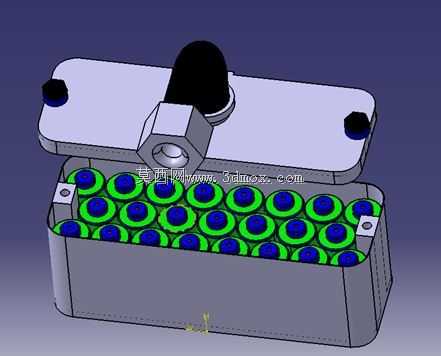

　　设计这套结构的时候，首先要考虑的是电芯的排布密度与壳体空间的利用率，图中可以看到壳体内的电芯采用错排布局，相邻电芯的圆心形成等边三角形排布，相比整齐的矩阵排布，这种方式能在相同的壳体宽度下多容纳近15%的电芯数量，同时每颗电芯的侧壁都有相邻电芯做侧向支撑，减少单颗电芯在壳体内晃动的余量。壳体的侧壁做了向内的限位凸台，刚好卡在最外圈电芯的侧壁位置，不需要额外加装电芯固定支架，就能把整组电芯的径向位移限制在0.2mm以内，避免设备移动过程中电芯窜动导致的极耳连接松脱问题。

　　上盖与下壳的连接采用侧边铰接的结构，铰接位做了六边形的转轴限位座，转轴与座体之间预留了0.1mm的装配间隙，保证翻盖开合的时候没有卡滞感，同时上盖对应每颗电芯顶部的位置做了均匀的压筋，当上盖扣合时，压筋刚好压在电芯顶部的绝缘圈位置，给整组电芯提供均匀的轴向压紧力，避免设备在振动工况下电芯上下跳动。上盖的三个边角位置设置了橡胶缓冲垫，一方面是扣合的时候起到缓冲作用，避免硬塑料壳体碰撞产生异响，另一方面也能在壳体受到外部冲击时吸收部分冲击力，减少传递到电芯上的冲击载荷。上盖顶部突出的黑色橡胶帽是提手结构，做了圆弧过渡的人体工学造型，单手提拉的时候受力均匀，不会硌手，同时提手根部做了加厚的加强筋，能承受整盒满电状态下5倍重量的提拉载荷，不会出现提手断裂的问题。

　　从安装边界的尺寸来看，这类电池盒的外形尺寸通常适配标准的设备安装仓，下壳的两个端角位置设置了带安装孔的固定耳，安装孔的中心距按照通用便携设备的安装规范设计，不需要额外做转接板就能直接固定在设备的电池仓内，固定耳的厚度比壳体侧壁厚1.2mm，避免螺丝锁紧的时候固定耳出现开裂。壳体的合缝位置做了一圈嵌入式的密封槽，可以适配厚度1mm的橡胶密封条，达到基础的防尘防泼溅能力，满足户外作业场景下的使用要求。

　　在结构细节的处理上，电芯之间的间隙预留了0.3mm的走线空间，方便串联镍片或者连接导线的布设，不需要额外在壳体上开槽走线，下壳内部的边角位置做了圆弧过渡，没有尖锐的直角，避免装配的时候刮破电芯的外皮绝缘层。需要注意的是，这类结构在建模的时候要提前核算电芯的总高度与壳体内部深度的匹配关系，既要保证上盖扣合后能压紧电芯，又不能给电芯施加过大的轴向压力，避免电芯内部结构受损。另外，铰接位的转轴阻尼要做合适的匹配，保证上盖掀开后能停在任意角度，不会因为自重突然合上夹伤操作人员的手指。

　　很多刚接触储能结构设计的工程师，在做这类电池盒的时候容易忽略电芯的膨胀余量，实际上圆柱电芯在充放电循环过程中会有轻微的径向膨胀，所以排布的时候不能把电芯之间的间隙留得过小，图中的结构在相邻电芯之间预留了足够的膨胀间隙，长期使用也不会出现电芯挤胀导致壳体变形的问题。同时壳体的材质通常选用阻燃ABS材质，壁厚控制在2mm左右，兼顾结构强度与绝缘性能，不需要额外在壳体内壁贴绝缘片就能满足电气绝缘的要求。
