龙门式木质结构数控机床三维设计

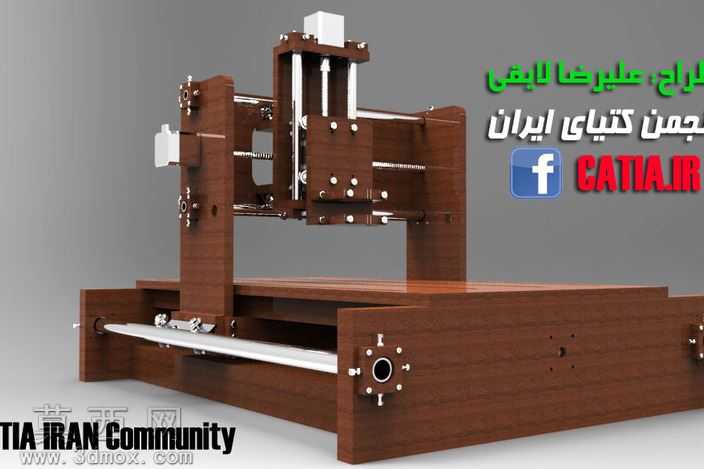

本作品为龙门架构形式的数控机床三维设计方案，整体建模过程依托三维设计软件完成全参数化搭建，从整体布局到细小紧固件均做了1:1等比例还原，完整呈现了设备的装配逻辑与结构细节。建模阶段首先确定设备的整体行程参数，以龙门式动梁结构为核心布局，区分床身基座、纵向传动模组、龙门立柱、横向滑台、垂直加工主轴座五大核心模块，逐一绘制各部件的草图轮廓后通过拉伸、切除、阵列等特征操作生成实体，对导轨安装位、丝杠固定座、主轴夹持位等关键配合部位做了公差预留的特征处理，确保各部件装配时无干涉错位问题。材质渲染阶段针对该方案的木质机架特性，为床身、立柱、滑台等结构件赋予深棕色实木材质，调整纹理走向匹配板材拼接逻辑，还原木质构件的哑光质感与自然纹理细节；为线性导轨、传动丝杠、紧固螺栓等金属部件赋予拉丝不锈钢与镀锌钢材材质，区分不同金属件的表面粗糙度与反光特性；为传动同步带、操作手柄等非金属部件赋予对应的橡胶、工程塑料材质，通过打光调整突出不同材质的质感差异，让整体渲染效果真实还原实物的视觉表现。结构设计上，床身基座采用双层框架拼接结构，预留了纵向导轨的平行安装基准面，底部设置支撑脚安装位保证设备放置稳定性；龙门立柱采用对称式设计，与床身通过定位销与紧固件刚性连接，保证横梁安装的水平度；横向滑台搭载在龙门横梁的线性导轨上，通过丝杠传动实现横向进给，垂直主轴座搭载在横向滑台上，可实现垂直方向的进给运动，三个轴向的传动结构均做了限位装置的建模设计，避免运动超程问题。设计思路上，该方案采用木质材料作为主体机架，在满足小型加工设备刚性需求的前提下降低了设备制造成本与整机重量，适合个人DIY与小型加工场景使用，整体结构模块化程度高，各部件均可单独拆解加工，装配流程清晰，传动路径简洁明了，可直接用于小型数控加工设备的制作参考，也可作为数控设备结构教学的演示模型使用，完整展现了龙门式数控机床的运动原理与装配关系。
