哈斯VF2五轴加工中心设备三维建模

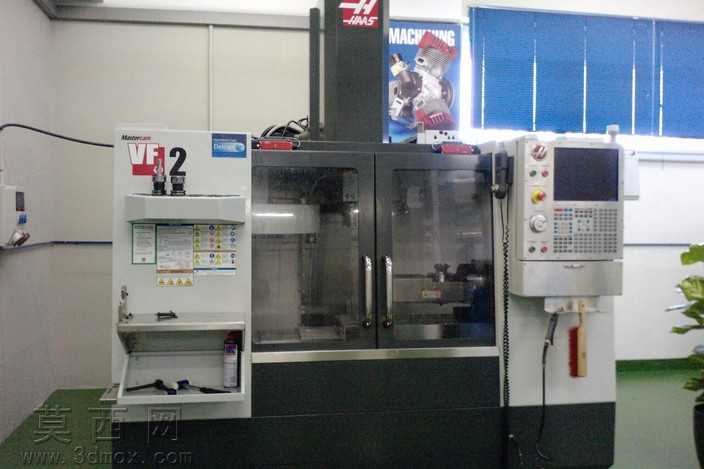

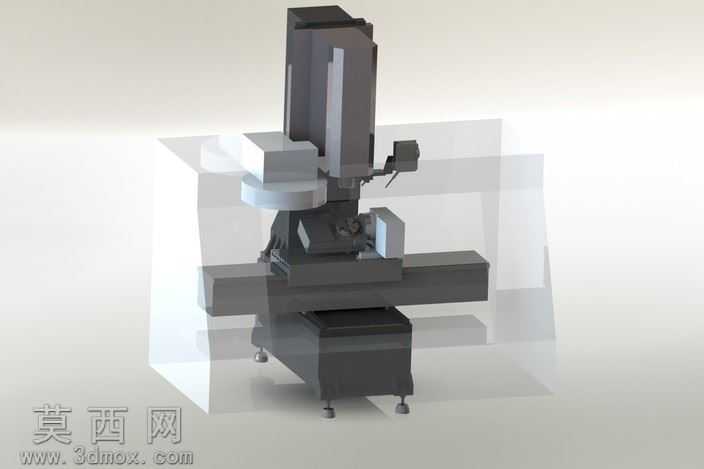

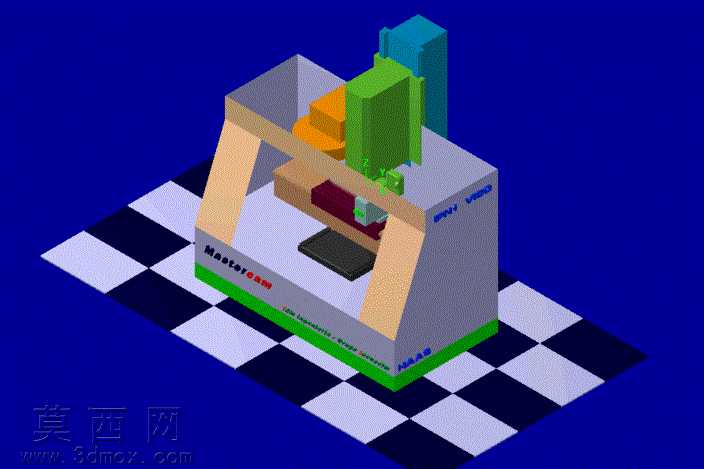

本作品为哈斯VF2五轴加工中心的三维建模成果，建模过程围绕真实哈斯VF2机床的结构比例与功能特征展开，首先通过参考真实设备的外观尺寸与部件布局，在三维建模环境中搭建整体装配框架，从机床的床身底座开始逐步构建各功能模块。床身部分采用厚重的实体结构建模，还原了铸铁材质的沉稳质感，底部设置的可调支撑脚轮按照真实结构做了可活动的装配约束，还原设备调平安装的结构特征。立柱部分采用立式布局建模，准确还原了主轴箱的滑动导轨结构，主轴端面的刀具安装接口做了细节刻画，还原真实机床的刀具装夹位置特征。横向与纵向的进给滑台按照十字滑台的真实装配关系搭建，各滑动接触面做了贴合的结构处理，还原机床进给运动的结构逻辑。针对五轴移动的功能特征，建模时对回转工作台的结构做了细致还原，包括转台的回转支撑结构、夹紧定位结构都做了对应建模，匹配五轴联动加工的运动逻辑。模型中还还原了机床的外防护结构，采用半透明的材质渲染防护门区域，既可以展示内部的核心机械结构，也还原了真实设备的安全防护外观特征。材质渲染环节，床身、滑台等金属结构件采用哑光深灰的金属材质，模拟机床铸件的喷塑表面质感，导轨、主轴等运动部件采用稍亮的金属质感区分功能部件，操作面板、手轮等附属部件也做了对应建模与材质区分，整体渲染效果还原真实工业设备的视觉质感。设计思路上围绕数控编程模拟的使用需求，确保各运动轴的装配关系准确，可用于五轴加工编程的模拟验证，还原哈斯VF2机床的加工行程与运动范围特征，模型整体结构完整，各部件无干涉，装配层级清晰，既可以作为数控编程的模拟载体，也可用于机床结构教学、设备展示等场景，细节处兼顾了外观还原与结构功能的准确性，避免了过度简化导致的结构失真，同时控制了模型的面数复杂度，兼顾展示与模拟使用的流畅性。
