板材加工用固定式钻孔作业工作台结构

　　这款固定式钻孔作业工作台，主要面向金属板材、非金属平板类工件的钻孔工序场景，在钣金加工车间、五金件批量钻孔工位、小型钢结构预制加工点都能适配，区别于通用台钻的小台面设计，它的承载台面做了加长加宽处理，可覆盖常规尺寸的整板工件装夹需求，不用在钻孔前对大板做预裁切分料，能减少工序流转的工作量。

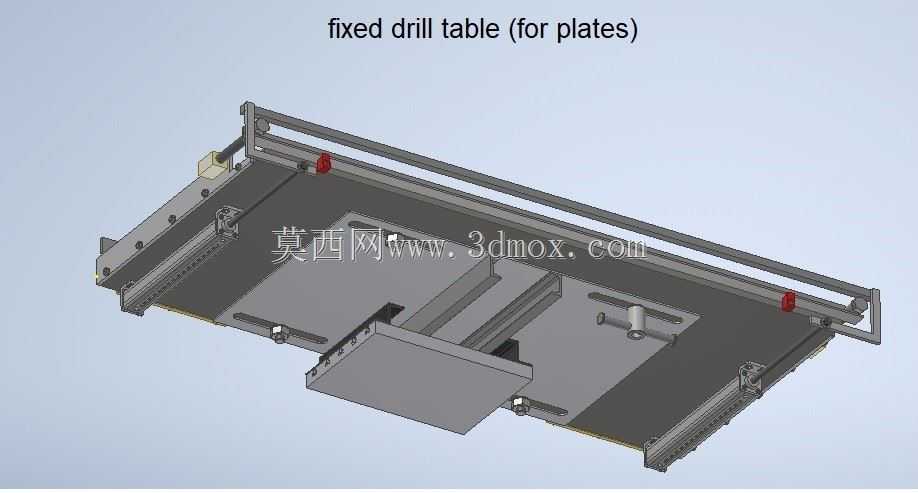

　　从结构设计逻辑来看，整个工作台采用框架式焊接基体做承载主体，台面铺设高平整度的耐磨钢板，避免长期受钻头切屑刮擦、工件磕碰出现凹陷变形，保证钻孔作业时的基准面平面度。台面两侧布置了线性导轨副，搭配可滑移的定位挡块组件，挡块可沿着导轨快速调整位置，适配不同长度、宽度的板材定位，定位后通过侧边的锁紧旋钮固定位置，不需要每次钻孔都重新拉尺划线找正，能大幅缩短单件工件的装夹辅助时间。台面上还预留了多组T型槽位，可配合快速夹钳、压板组件对异形板材做额外压紧，防止钻孔过程中工件受钻头轴向力出现位移，影响孔位精度。

　　工作台的后侧设置了可伸缩的靠山挡边，挡边同样采用导轨导向，调整行程覆盖常规板材的幅宽范围，当加工批量同规格板材时，只需一次调整靠山位置，后续工件直接贴靠靠山即可完成定位，重复定位精度可控制在0.2mm以内，满足普通钻孔工序的公差要求。在台面的出料侧，设计了可翻折的承托翻板，当加工长度超出主台面的长板材时，可将翻板翻起放平，承托板材伸出的悬臂段，避免长板因自重下垂导致钻孔时孔位倾斜，翻板下方设置了可调节高度的支撑脚，可根据主台面高度调整承托面水平度，不用时翻板可向下翻折收纳，不占用工位周边的通行空间。

　　安装边界方面，这款工作台底部设置了六组可调式减震垫铁，不需要做预埋地脚螺栓固定，直接放置在硬化的车间地面上即可，通过调整垫铁高度可将台面水平度调整至0.1mm/m，适配地面存在轻微不平整的车间场景。整体设备的外接接口仅预留了排屑槽对接位，台面的切屑可通过台面预留的落屑孔滑入下方的排屑导槽，对接车间的集中排屑系统或者集屑车，不用人工频繁清理台面积屑。

　　功能特性上，这款工作台没有集成动力钻孔头，属于钻孔工序的配套工装载体，可配合手持电钻、磁力钻、小型移动式钻孔动力头使用，相比带固定动力头的专用钻床，它的适配灵活性更高，当加工不同孔径、不同孔位分布的板材时，可随意调整钻孔设备的位置，不受固定主轴行程的限制。工作台的框架内部做了加强筋布置，整体承载能力可达500kg每平方米，可满足中厚钢板的装夹承载需求，不会因为工件过重出现台面变形。导轨副都加装了防尘刮屑板，能阻挡钻孔产生的金属切屑进入导轨滑块内部，延长导轨的使用寿命，日常维护只需要定期给导轨加注润滑脂即可，维护成本极低。

　　在实际生产场景中，这类工作台常布置在板材切割工序之后、折弯或者焊接工序之前，作为板材钻孔的专用工位，相比直接在地面或者普通工作台上钻孔，它的定位装夹效率能提升40%以上，同时能避免孔位偏移、孔身倾斜等质量问题，减少后续返修的工作量。针对不同厚度的板材，台面上的定位挡块还可以调整高度，挡块的工作面做了淬火处理，硬度达到HRC45以上，长期受工件碰撞不会出现凹痕，保证定位基准的可靠性。
