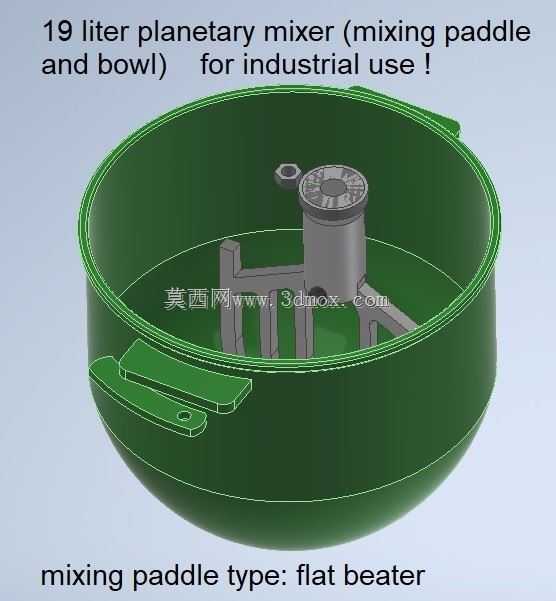

工业用19升行星式搅拌桨与料碗结构

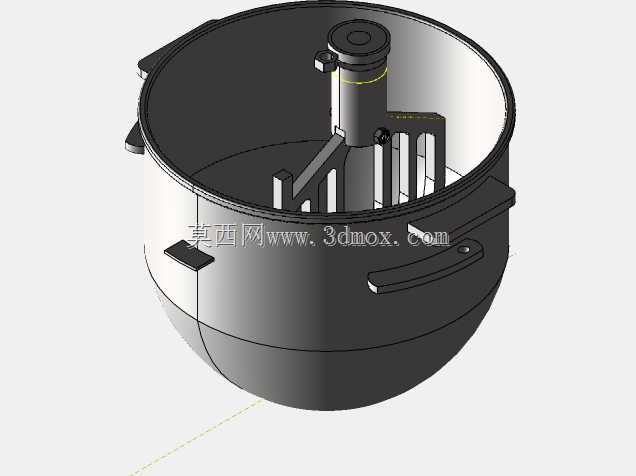

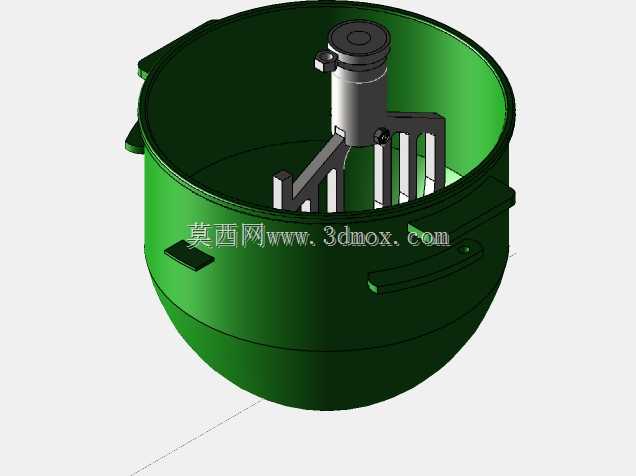

　　这套19升容量的行星搅拌组件，核心适配食品加工、精细化工、日化配料等场景的中小批量物料混合工序，针对高粘度膏体、粉体与少量液体的混合作业做了结构适配，区别于普通桨叶搅拌仅做圆周回转的运动形式，搅拌桨在绕自身轴线自转的同时会沿料碗中心做公转运动，能覆盖料碗内壁所有区域，避免常规搅拌存在的边角物料滞留、混合均匀度不足的问题。料碗采用半球形底部加直边段的结构设计，半球形弧面能让物料在搅拌过程中自然向中心聚拢，减少物料在底部拐角处的堆积残留，直边段则预留了足够的物料充装余量，避免搅拌过程中物料溢出，碗体外侧设置的两个对称凸耳结构，既可以作为搬运时的受力点，也能适配配套设备的料碗定位锁紧机构，

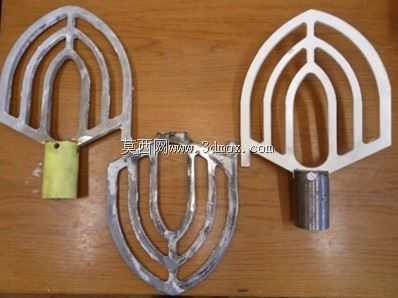

　　安装时只需将凸耳卡入设备支座的对应卡槽即可完成固定，不需要额外做复杂的对位调整，能快速完成料碗的装夹与拆卸，方便批次作业完成后的物料转移与设备清洁。搅拌桨采用框架式平板结构，桨叶边缘与料碗内壁、底部的间隙控制在均匀的小范围区间，搅拌过程中桨叶可以持续刮除粘附在碗壁上的物料，既避免物料长时间贴壁受热变质（适配带加热功能的搅拌工位），也能保证所有物料都参与到混合循环中，桨叶与中心驱动轴的连接采用快装式结构，不需要专用工具即可完成桨叶的拆装更换，针对不同粘度、不同混合要求的物料，可以更换对应结构形式的桨叶，比如针对高粘度物料可以更换螺带式桨叶，针对易结块粉体可以更换带分散齿的桨叶，拓展了整套组件的适用范围。从安装边界来看，

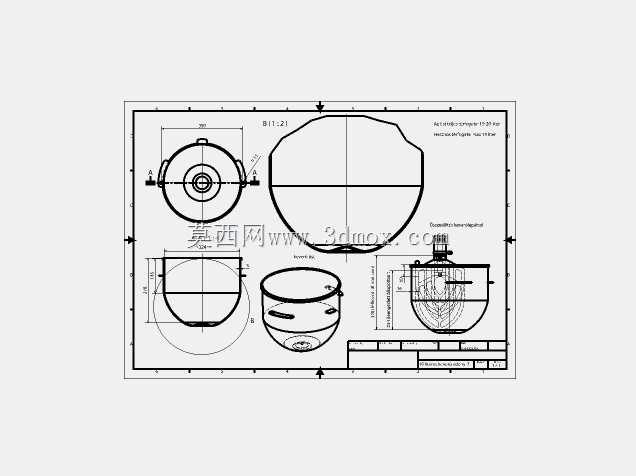

　　料碗的最大外径适配常规19升行星搅拌机的工作台安装位，中心驱动轴的连接法兰尺寸符合行业通用的安装接口标准，不需要对现有设备做结构改造即可直接替换原有搅拌组件，桨叶的回转半径经过精确核算，运转过程中不会与料碗内壁发生干涉，同时能保证最大的物料接触面积。在实际生产场景中，这类搅拌组件常应用于酱料调配、膏霜类化妆品生产、锂电池电极浆料小批量试制、胶粘剂混合等工序，相比普通的悬臂式搅拌装置，行星式的运动轨迹能将混合时间缩短30%以上，同时混合均匀度偏差可以控制在更小的范围内，尤其是针对粘度超过10万厘泊的物料，不会出现中心区域空转、物料抱轴的问题。设计过程中针对料碗的壁厚做了优化，在保证结构强度、满足日常搬运与装夹受力要求的前提下，

　　尽可能减薄碗壁厚度，针对带加热套的配套设备，更薄的碗壁能提升热传导效率，减少加热过程中的能耗损失，碗口边缘做了卷边强化处理，避免日常使用过程中因磕碰造成碗口变形，影响与设备密封盖的配合精度。搅拌桨的支撑筋板采用对称布置的结构，既保证了桨叶整体的结构刚性，在高负荷搅拌作业时不会出现桨叶变形、刮蹭碗壁的问题，也尽可能减少了筋板的数量，降低搅拌过程中物料在筋板上的粘附量，减少物料残留与清洁难度。整套结构的所有转角位置都做了圆弧过渡处理，没有清洁死角，符合食品、医药类生产场景的卫生要求，日常清洁时可以直接用高压水枪冲洗，不会出现物料在缝隙中残留变质的问题。
