双路带阀法兰连接分水器结构设计

　　这款分水器主要面向中小型流体输送系统的支路分流场景，常见于民用供水支路改造、小型工业循环冷却水系统、暖通空调供回水支路分配这类需要单路输入多路输出的管路布局中，核心作用是将主干管路的来流均匀拆分到两个独立支路，同时通过支路配置的阀门实现单路通断独立控制，无需在主干管上额外增设切断阀就能完成单支路的检修、流量调节操作，大幅降低管路改造成本与维护难度。

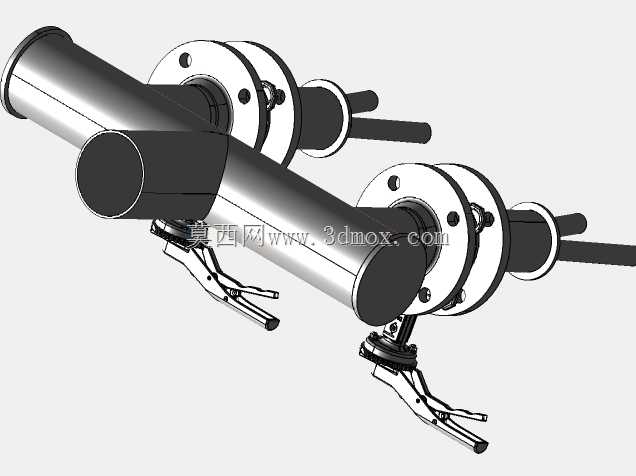

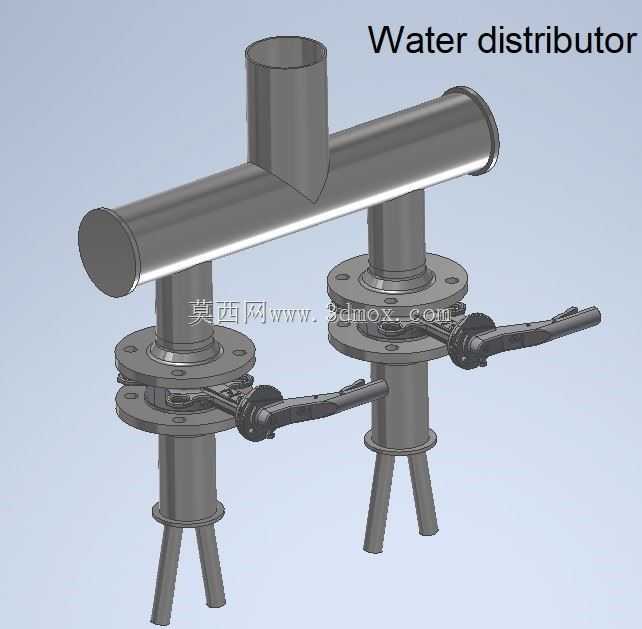

　　从结构设计逻辑来看，整体采用T型主干管布局，顶部垂直向上的接口为主进水端，可直接对接竖向来水的主干管路，也可通过弯头转接横向主干管，适配不同走向的现场管路布局；主干管水平段两端做封闭平端处理，避免端部出现紊流区，保证两个支路取水口的来流压力均衡，不会出现近端支路流量过大、远端支路流量不足的偏流问题。两个支路接口均采用法兰连接形式，相比传统螺纹连接，法兰连接的密封可靠性更高，在0.6-1.6MPa的常规工作压力区间内，只要垫片选型匹配、螺栓预紧力均匀，基本不会出现渗漏问题，同时法兰连接的拆装效率更高，后期维护时不需要转动整段管路就能完成支路部件的更换，适合需要定期检修的管路场景。

　　每个支路都配置了独立的手动球阀，手柄采用加长杠杆式设计，操作时不需要额外借助扳手，徒手就能完成启闭动作，阀杆位置做了防渗漏填料腔设计，长期使用后如果出现阀杆渗漏，只需要压紧填料压盖就能解决，不需要整体更换阀门。支路下端采用分叉式支脚结构，三个支脚呈120°均匀分布，可直接搭在安装基础的预埋钢板上，也可通过膨胀螺栓做固定，安装时不需要额外制作承重支架，支脚的高度预留了足够的操作空间，阀门手柄转动时不会和安装基础发生干涉，手柄的转动行程做了90°限位，全开全关位置有明确的卡位反馈，操作人员不需要观察阀位指示就能判断阀门的启闭状态。

　　从安装边界尺寸来看，主干管的通径与支路通径做了匹配设计，主进水口通径大于支路通径，保证两个支路同时满流量运行时，主干管内的流速不会超过经济流速区间，避免沿程阻力损失过大；两个支路的中心距经过精准核算，法兰螺栓拆装时扳手有足够的操作空间，不会出现相邻法兰螺栓互相干涉的问题；整体安装高度控制在常规管路安装的操作高度区间内，阀门手柄的位置距离安装面的高度符合人体工程学要求，日常操作时不需要弯腰或者登高。

　　设计过程中重点考虑了流道的平顺性，主干管与支路的连接位置做了圆弧过渡处理，没有直角锐边，避免流体在转角位置形成涡流区，降低流体冲刷带来的管壁磨损，同时减少局部阻力损失，提升分流效率。法兰的密封面采用突面形式，适配市面上常规的橡胶垫片、石墨缠绕垫片，不需要定制特殊密封件，后期维护的配件通用性强。整体材质默认适配常规金属管路的焊接工艺，所有焊接位置都做了坡口处理，焊接后可通过水压试验验证密封性能，满足不同压力等级的使用需求。
