DIEM DZ60型混凝土搅拌作业勺结构

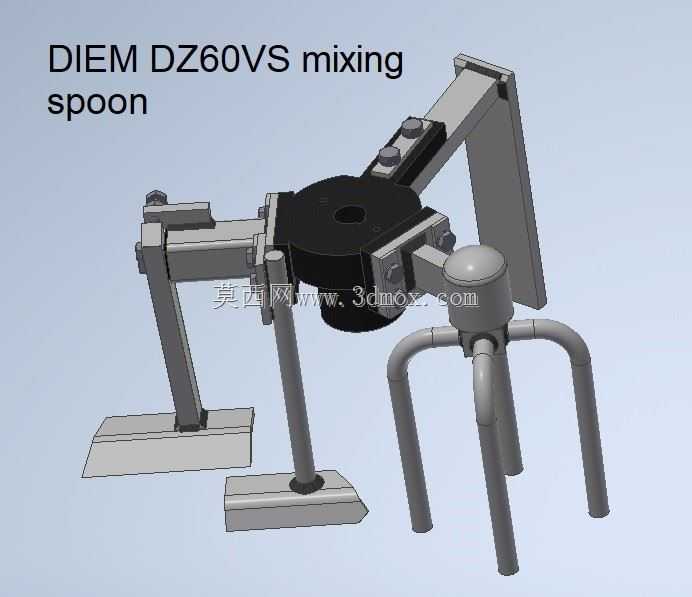

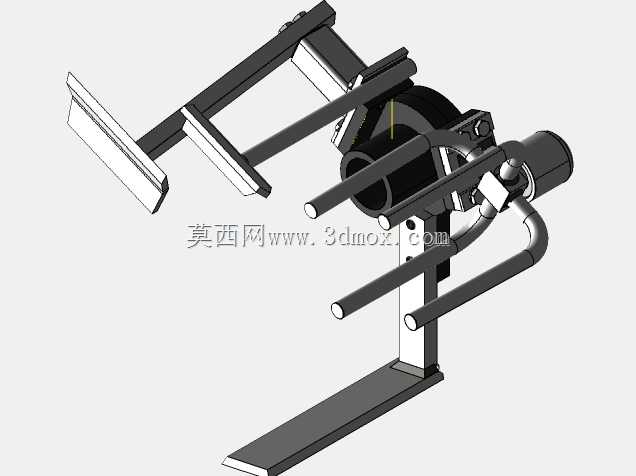

　　这套搅拌执行部件主要适配立轴式混凝土搅拌主机的作业场景，在商混站预制构件生产线、现场小型搅拌作业点位都能匹配对应安装需求，核心作用是在搅拌缸内完成多组分混凝土物料的径向、轴向循环翻动，避免水泥、骨料、外加剂出现局部抱团结块、离析分层的问题，保障拌合物的匀质性达到施工要求。从结构功能来看，这套部件采用双组不同构型的搅拌执行端组合设计，一侧是带平刮板的支臂结构，作业时刮板贴合搅拌缸底壁与侧壁的小间隙布置，能持续刮除粘附在缸壁、缸底的滞留物料，杜绝长期粘料结壳后影响搅拌容积、甚至卡滞搅拌主轴的问题；另一侧是多弯爪式的搅拌叉结构，弯爪的弧度经过物料流场仿真匹配，转动时能将底部沉积的粗骨料向上翻送，同时把上层的水泥浆体向下导流，让不同粒径、

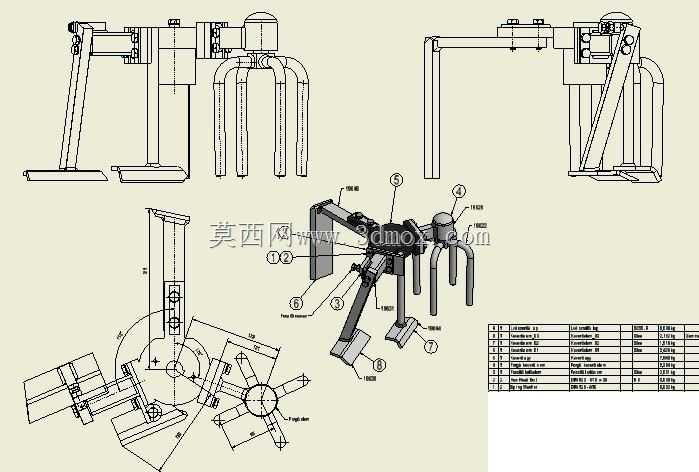

　　不同密度的物料在缸内形成连续的三维对流循环，相比单一构型的搅拌叶片，搅拌匀质时间能缩短15%左右，也能减少局部物料过度搅拌导致的骨料破碎问题。设计过程中优先考虑了安装适配性与维护便捷性，整个部件通过中心的抱箍式连接座与搅拌主轴输出端配合，连接座上设置了对称的紧定螺栓位，安装时无需额外焊接工装，调整好刮板与缸壁的间隙后拧紧紧定件即可完成固定，后期更换磨损的刮板或者弯爪时，只需拆卸对应支臂的连接螺栓，不用整体拆卸主轴端的连接结构，能大幅缩短现场维护的停机时间。支臂部分采用箱型截面的钢结构设计，相比等直径的圆管支臂，抗扭截面系数提升40%以上，能承受大粒径骨料卡滞时产生的瞬时冲击载荷，避免长期交变载荷下支臂出现焊缝开裂、变形的问题；

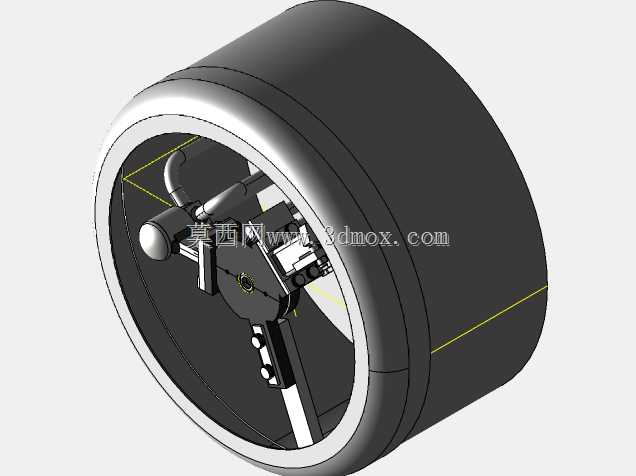

　　所有与物料接触的棱边都做了圆角过渡处理，减少湿态混凝土粘附的接触面积，降低作业后的清理工作量。安装边界方面，中心连接座的内孔尺寸匹配DZ60系列搅拌主机的主轴直径，整套部件展开后的最大回转半径严格对应60型搅拌缸的内径尺寸，安装后刮板与缸壁的预留间隙控制在5-8mm，既不会因为间隙过小导致运转时刮蹭缸壁衬板，也不会因为间隙过大残留过多粘壁物料；支臂的垂直安装高度经过匹配，作业时平刮板底面与缸底衬板的间隙保持在3-5mm，弯爪的最低端距离缸底10-12mm，既能保证底部物料被充分翻动，也能避免金属部件直接摩擦衬板造成不必要的磨损。实际作业过程中，两组搅拌执行端的角度经过错位布置，转动时的物料反作用力能相互抵消一部分，

　　降低主轴端的径向载荷波动，减少主轴承的冲击磨损，延长主机传动系统的使用寿命；弯爪的末端做了小角度的外倾设计，转动时能将靠近缸壁的物料向中心区域推送，配合平刮板的径向刮送作用，整个搅拌缸内不存在搅拌死角，即使是小方量的搅拌作业，也能保证所有物料都参与循环翻动。针对混凝土物料强磨蚀的特性，所有与物料直接接触的刮板、弯爪表面都预留了耐磨层堆焊的加工余量，用户后期可以根据磨损情况自行堆焊耐磨材料，不用整体更换部件，降低长期使用的耗材成本；连接螺栓全部采用防松结构设计，避免长期振动工况下螺栓松动脱落，造成设备损坏的风险。
