板料冲切加工用冲压切割模具结构

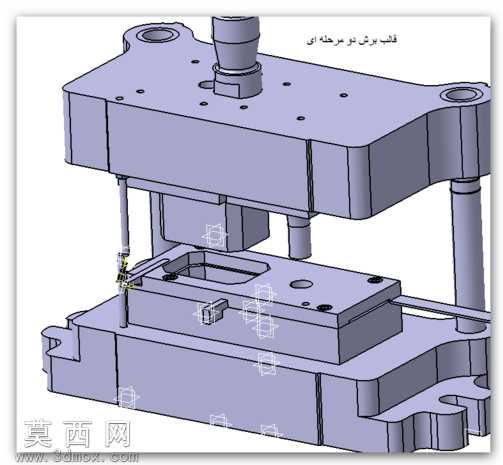

本套切割模具为典型的板料冲切加工用冷冲压模具，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循冷冲压模具的设计规范与加工装配要求，对模具的各个组成部件进行了1:1等比例还原，完整呈现了冲压模具从上模到下模的全部装配逻辑与结构细节。模型构建过程中，首先完成模架部分的搭建，选用标准后侧导柱模架结构，导柱与导套采用间隙配合设计，保证上下模合模过程中的运动精度与导向稳定性，上模座、下模座均采用标准化板材尺寸设计，安装孔位、让位槽结构均按照实际加工要求进行特征绘制，避免出现结构干涉问题。上模部分依次设置模柄、上垫板、凸模固定板、卸料板结构，模柄采用标准压入式结构，与压力机滑块安装孔适配，凸模与凸模固定板采用过盈配合装配，凸模刃口部分根据待切割工件的轮廓形状进行精准造型，刃口间隙按照板料厚度选取合理数值，保证冲切断面的平整性；卸料板采用弹性卸料结构，建模时预留了弹簧安装位与卸料螺钉过孔，合模时卸料板先压紧板料，冲切完成后弹性力带动卸料板将箍在凸模上的板料卸下，保证送料顺畅。下模部分设置凹模板、下垫板、下模座，凹模型腔与凸模刃口精准对应，型腔边缘设置合理的落料斜度，避免冲切完成的工件卡滞在型腔内，下模表面设置定位销与挡料结构，用于板料送进过程中的位置定位，保证每一次冲切的位置精度，同时预留了废料排出的让位通道，确保冲切产生的废料能够顺利滑落排出。模型渲染阶段采用金属材质模拟模具钢的质感，对导柱导套的配合面、凸凹模刃口部分进行了光泽度区分，清晰展现各个部件的装配关系，整体结构无多余特征，所有孔位、槽体、连接结构均符合实际模具的加工工艺要求，可用于模具结构教学、冲压工艺方案验证以及同类型模具设计的参考借鉴，完整还原了冷冲切模具的工作原理：压力机滑块带动上模下行，卸料板压紧待加工板料后凸模接触板料，与凹模配合完成板料轮廓的冲切，冲切完成后上模上行，卸料板完成卸料，工件从凹模落料孔排出，进入下一个冲压循环。
