钢板切边冲压成型工装模具结构

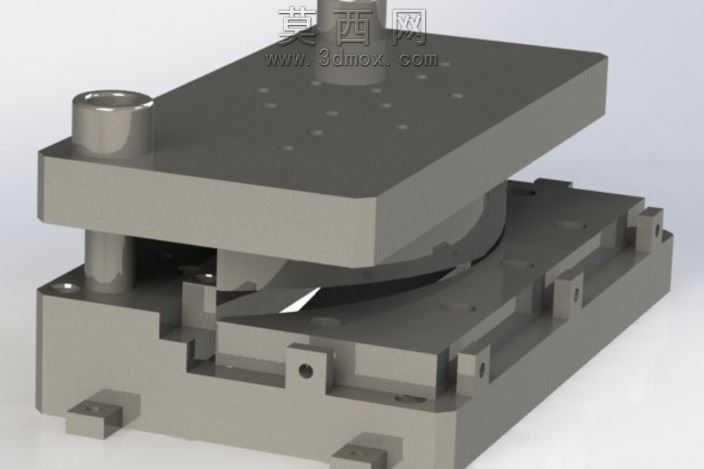

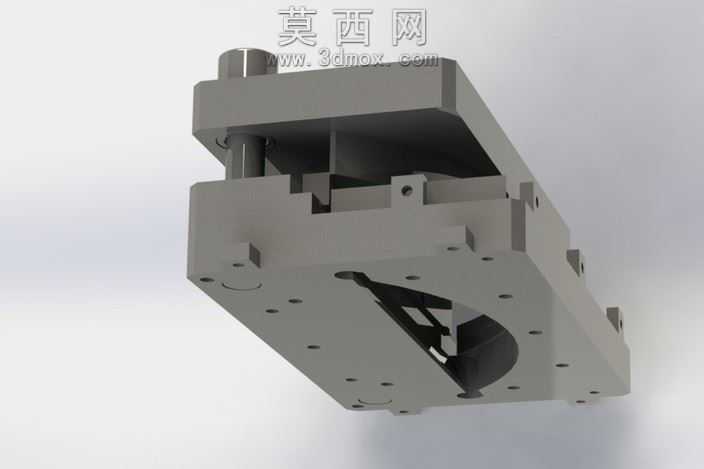

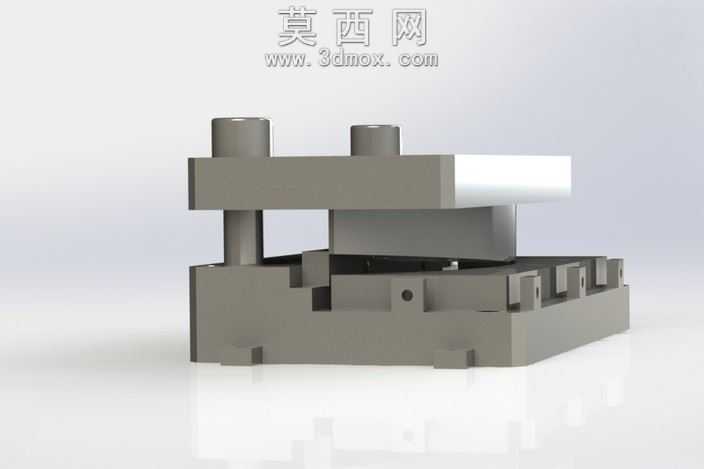

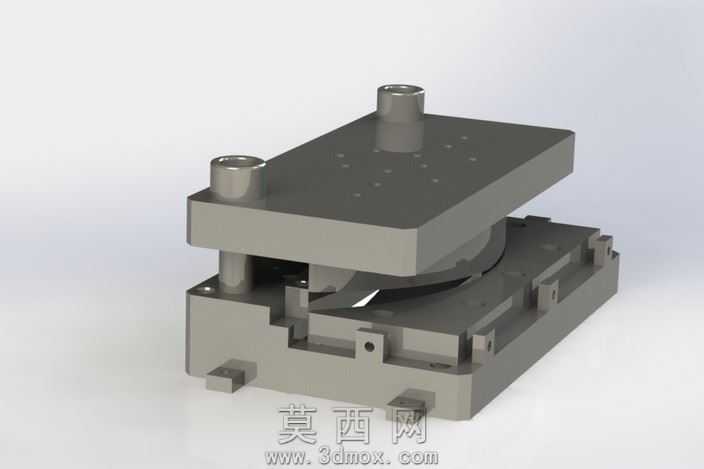

本模型为冶金产线钢板切边工序专用冲压成型模具，采用SolidWorks完成全参数化三维建模，整体结构遵循冷冲压模具标准模架设计规范，建模过程中对上下模座、导柱导套、成型凸模、定位凹模、压料组件等所有零部件均做了1:1等比例还原，各部件装配约束完整，无干涉错配问题，可直接用于工程出图、结构校核与加工工艺编制。渲染阶段采用金属哑光材质模拟模具钢的真实质感，对上下模座的铸铁表面做了细微磨砂纹理处理，导柱导套等运动配合部件赋予镀铬亮面材质，区分不同功能部件的材质属性，渲染光影采用45度斜向柔光，清晰呈现模具合模状态下的分层结构与配合间隙，直观展示各组件的装配关系。结构设计上，模架采用后侧导柱标准模架配置，两根高精度导柱分别布置于模座后侧对角位置，保证上下模开合过程中的运动导向精度，避免合模错位；上模部分集成切边凸模与压料板组件，压料板内置弹性卸料结构，可在冲压前完成钢板坯料的压紧固定，防止切边过程中坯料窜动导致切边尺寸超差；下模部分设置带定位挡块的凹模工位，定位挡块可根据待加工钢板的宽度规格做适应性调整，适配不同尺寸的来料钢板，凹模刃口做了斜度设计，降低冲裁力的同时保证切边断面的平整度，避免毛刺过大影响后续焊接工序。设计思路围绕冶金厂钢板在线切边的实际工况展开，针对热轧钢板侧边不规则、需切除冗余边部以获得规整焊接坯料的需求，将模具设计为可适配连续卷料进料的结构，配合产线送料机构可实现连续化切边作业，模具刃口采用镶块式设计，磨损后可单独更换镶块无需整体报废模体，大幅降低后期维护成本；整体结构紧凑，安装尺寸适配常规开式压力机的工作台参数，无需对现有产线设备做大规模改造即可快速投产使用，模型中所有配合面均标注了公差参考值，导柱导套配合采用H7/h6间隙配合，刃口工作部分预留了热处理变形补偿量，充分考虑实际加工制造中的工艺可行性，可直接作为模具设计人员的参考方案，也可用于冲压工艺教学演示，直观展示钢板切边模的工作原理与结构组成。
