带驱动端的螺旋给料悬挂输送结构

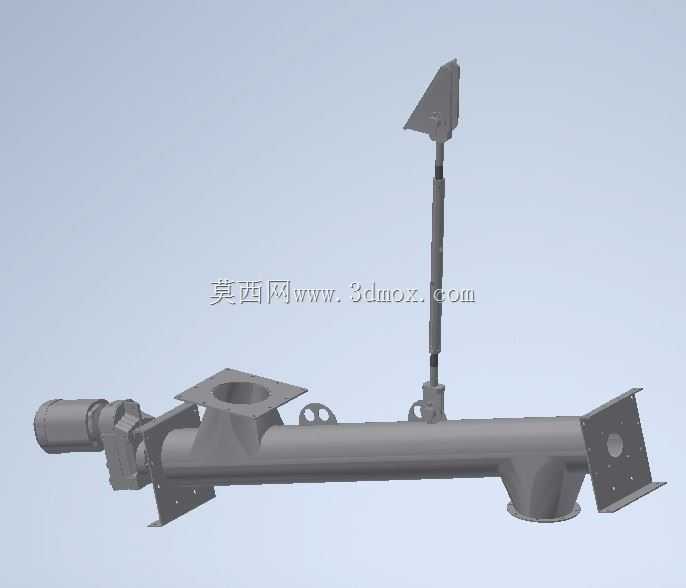

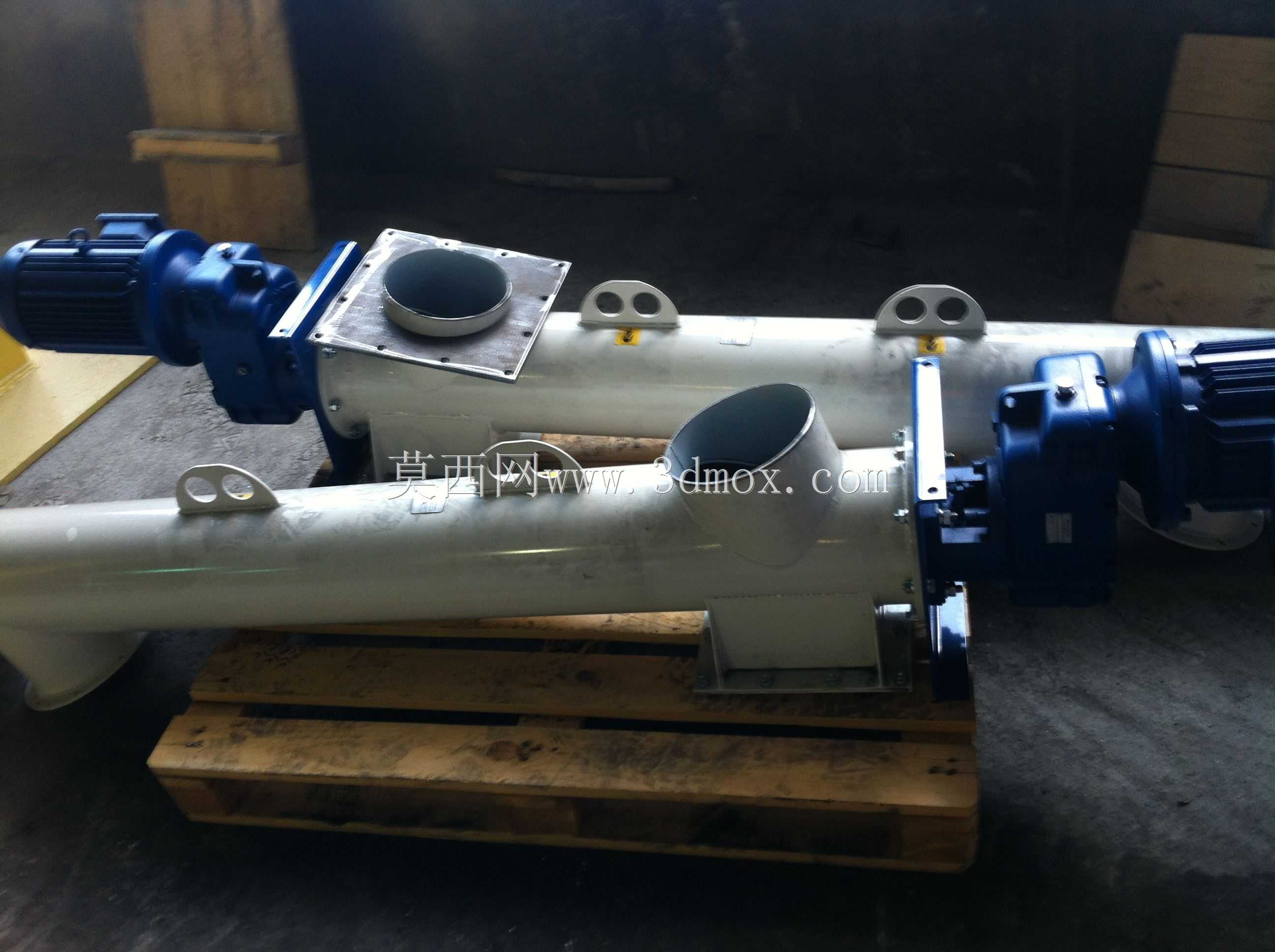

　　这套悬挂式螺旋输送结构，主要面向散状粉料、小颗粒物料的密闭输送场景，常见于粮食加工、建材配料、化工粉体投料、环保除尘灰收集等工况，用来完成水平方向的物料定量移送，同时通过悬挂安装的形式减少地面占地，适配车间上层布局、设备顶部补料等空间受限的安装场景。整套结构采用管式壳体作为物料输送的通道主体，管体一端集成驱动安装法兰，用来配套减速驱动单元，为内部螺旋叶片提供回转动力，管体上方设置方形进料口，可对接上方料仓、卸料器的出料端，下方设置圆形出料口，用来将推送的物料精准导入下游受料设备，管体末端设置带安装孔的端板法兰，既可以作为尾端轴承座的安装基准，也能配合安装支架完成端部固定。

　　设计阶段首先考虑的是密闭输送的需求，管式壳体的接缝处均采用平面法兰配合密封垫的连接形式，避免输送轻质粉料时出现扬尘外溢的问题，适配有环保要求的生产车间工况。内部螺旋叶片采用等螺距实体面型设计，针对流动性较好的干燥粉料输送效率最优，螺旋轴的中间支撑位置设置吊挂轴承座，也就是图中管体上方的立式悬挂支撑结构，这个结构通过管体上方的开孔连接内部的轴瓦支撑，用来抵消长距离输送时螺旋轴的径向挠曲，避免长轴回转时出现蹭壳、抖动的问题，吊挂轴承的密封采用多层填料密封结构，防止粉料进入轴承配合面造成磨损卡滞。

　　安装边界上，整套结构的核心输送管段为水平布置，驱动端的连接法兰采用标准止口设计，可直接适配常用的齿轮减速电机输出轴，无需额外加工过渡连接套；管体上方的进料口为方形法兰结构，法兰边预留均匀分布的螺栓孔，可与叶轮给料机、手动插板阀的出料法兰直接配对安装；下方出料口为圆形法兰，尺寸匹配常见的溜管、软连接接口规格，方便对接下游的计量设备、输送设备。除了两端的安装支架，管体中部设置的两个手轮式吊耳结构，可配合车间上方的钢梁、吊架完成管体的中部吊挂，减少两端支撑的受力负载，避免长管段在满载物料时出现下弯变形，安装时可通过吊耳处的调节螺杆调整管体的水平度，保证螺旋轴的同轴度误差控制在允许范围内，降低设备运行时的振动和轴承磨损。

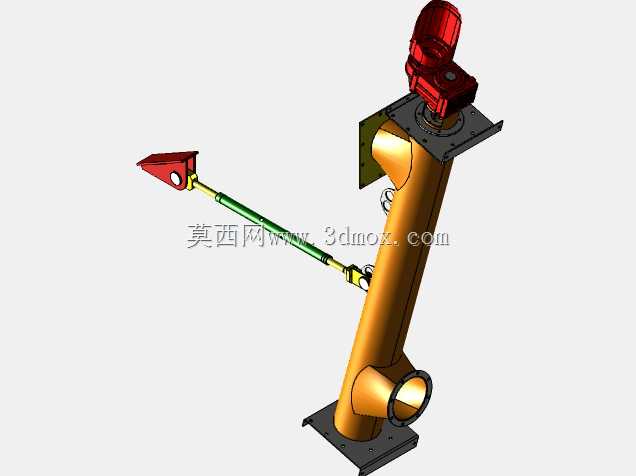

　　顶部延伸出的立式杆状结构为料流检测装置的安装位，可配套阻旋式料位开关或者物料探测板，用来检测管内物料的填充状态，当出现堵料、断料情况时可及时给控制系统发送信号，联动上游给料设备启停，避免设备过载或者空转。整套结构的所有外露安装面均预留了标准螺栓孔位，现场安装时不需要二次焊接加工，只需要通过螺栓配对即可完成组装，降低现场安装的工作量和施工难度。结构设计时充分考虑了维护便利性，管体上的观察盖、吊挂轴承座均采用快拆式螺栓连接，需要清理内部残留物料、更换磨损轴瓦时，不需要整体拆解输送管，只需要拆开对应位置的盖板即可完成维护作业，减少设备停机维护的时间。针对不同物料的磨琢性差异，壳体和螺旋叶片可根据需求更换耐磨材质，针对磨琢性强的物料比如水泥、矿粉，可在壳体内壁粘贴耐磨衬板，螺旋叶片边缘堆焊耐磨层，提升设备的使用寿命；针对有卫生级要求的食品、医药粉料输送场景，整体可采用不锈钢材质制作，内壁做抛光处理，避免物料残留挂壁，满足卫生清洁要求。
