直角转弯滚筒式物料输送设备结构

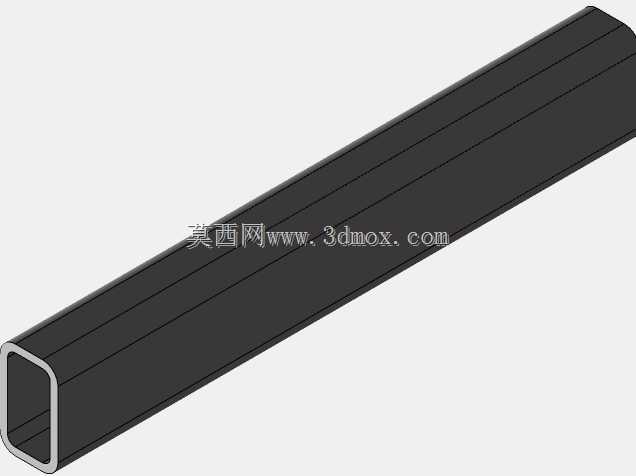

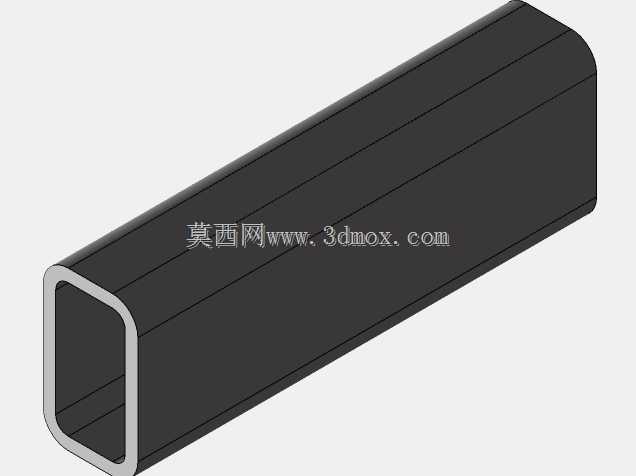

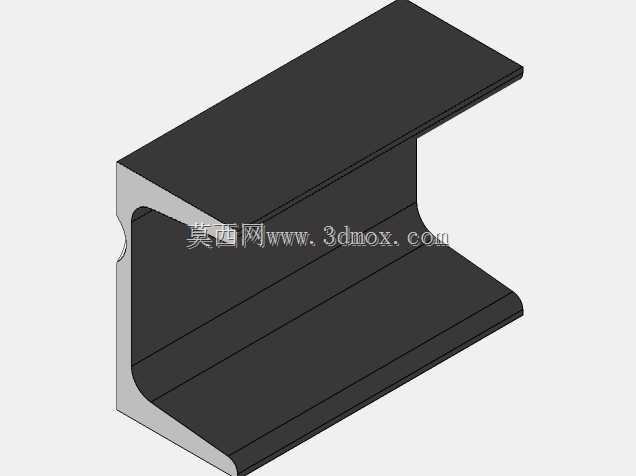

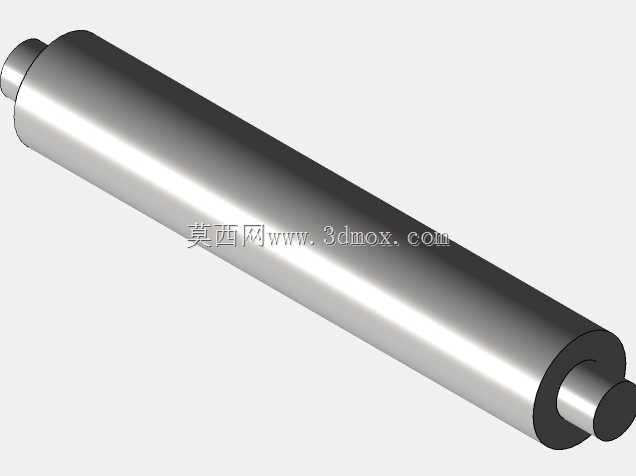

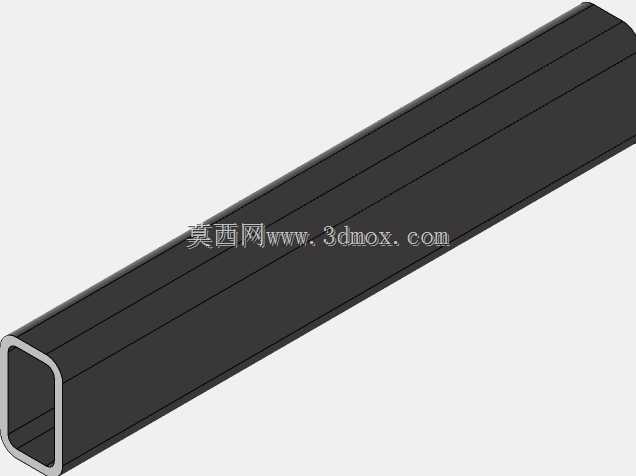

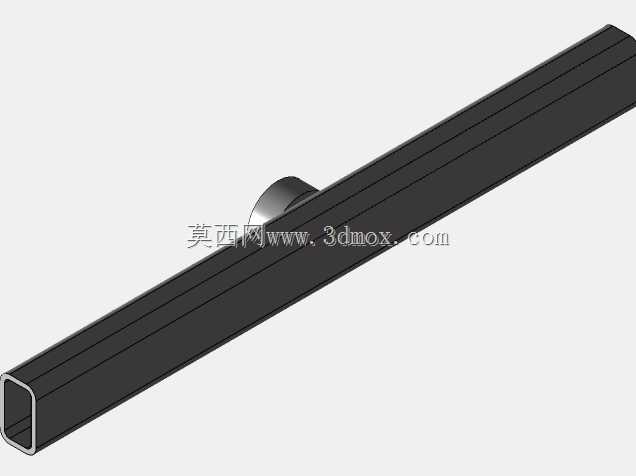

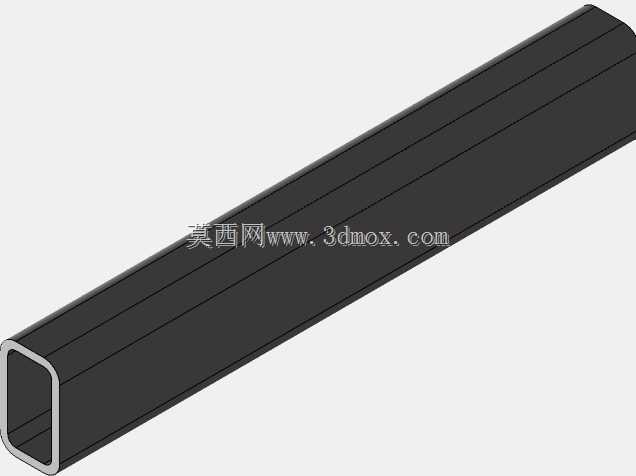

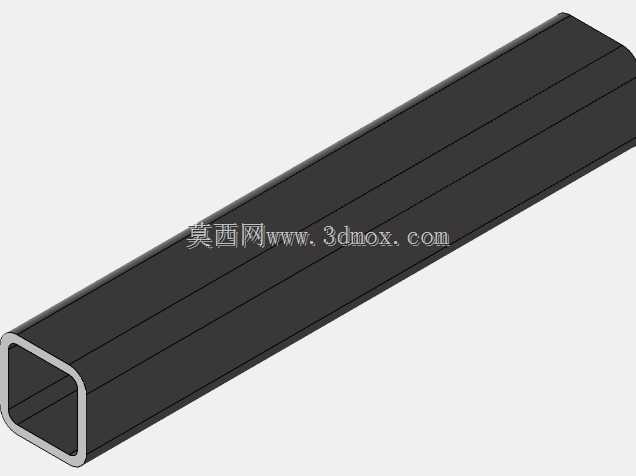

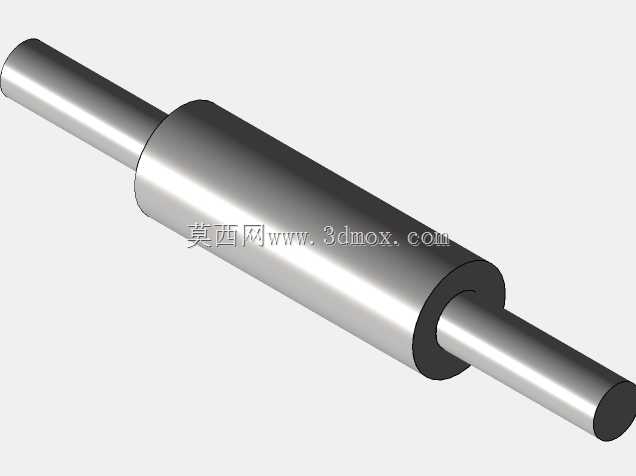

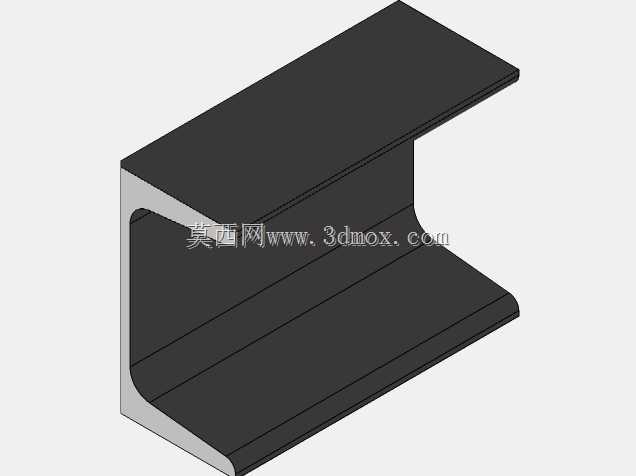

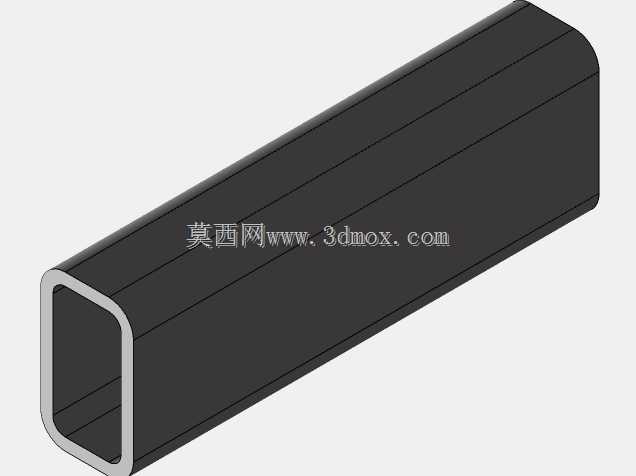

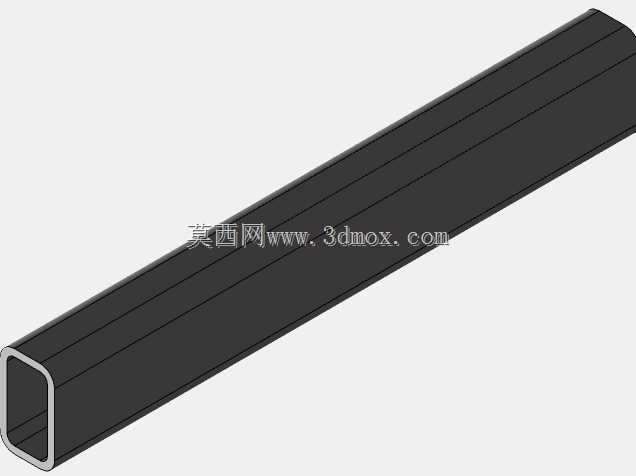

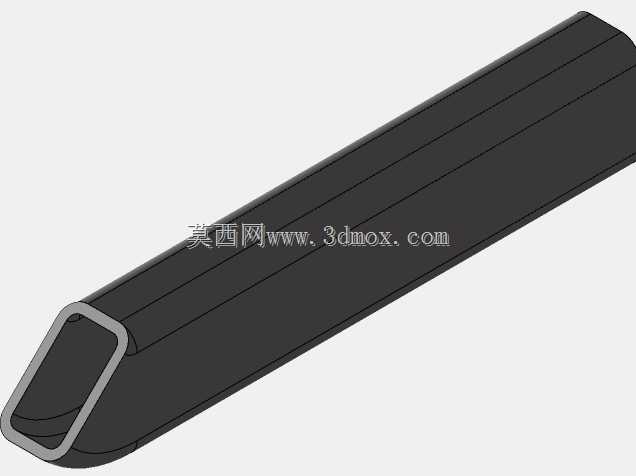

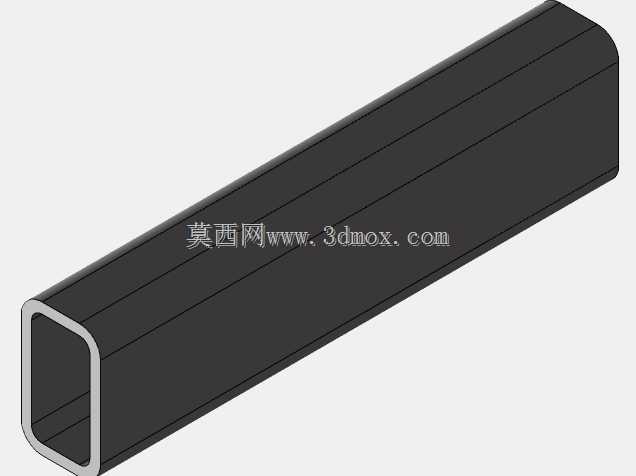

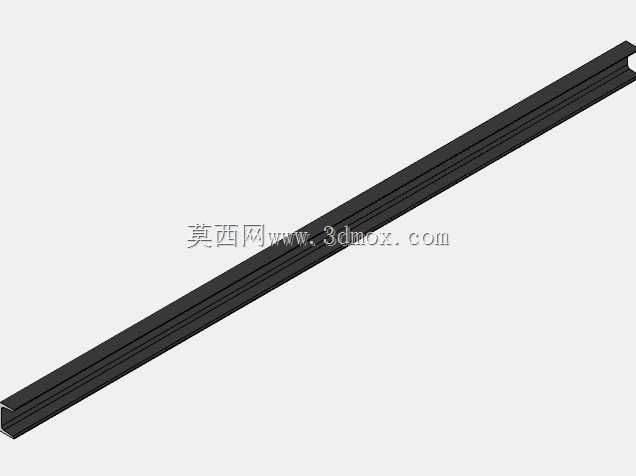

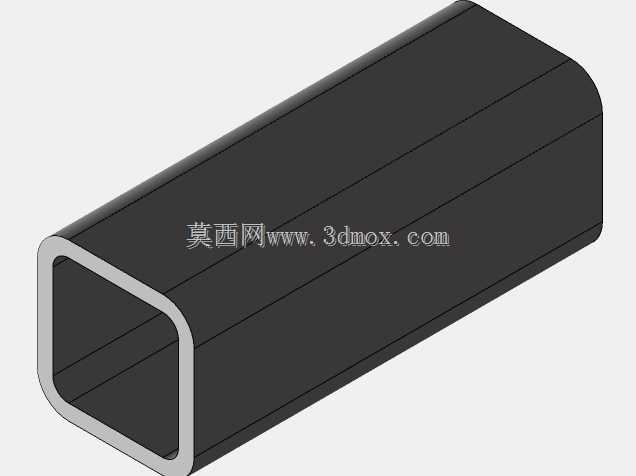

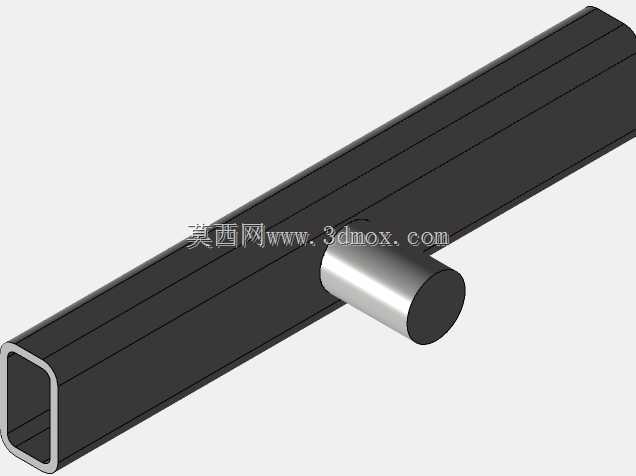

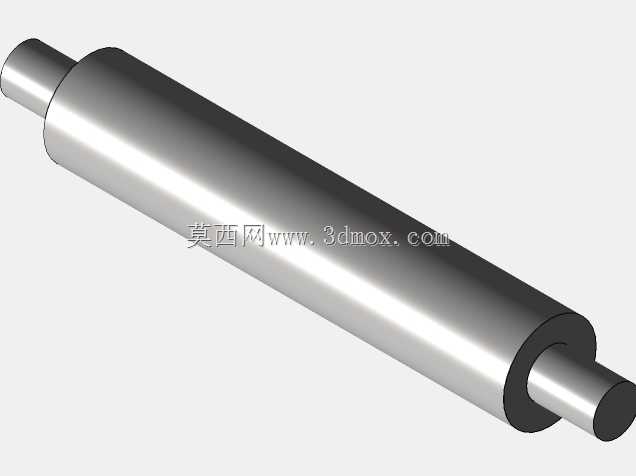

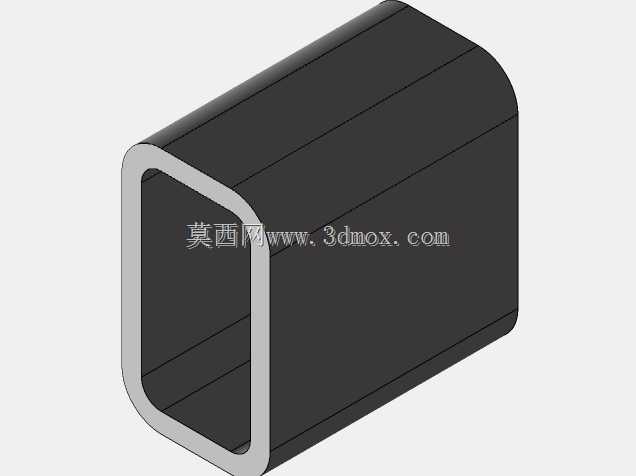

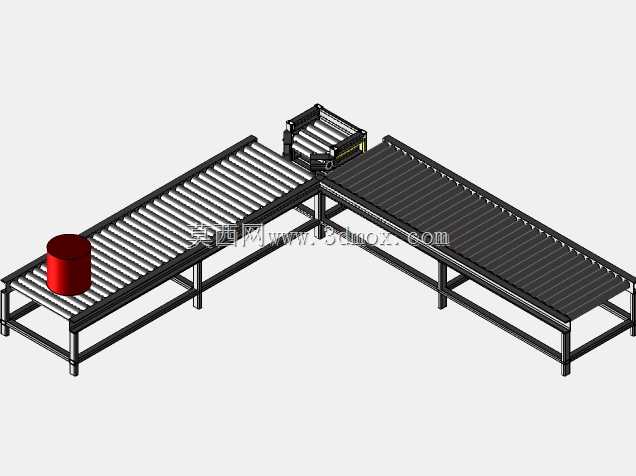

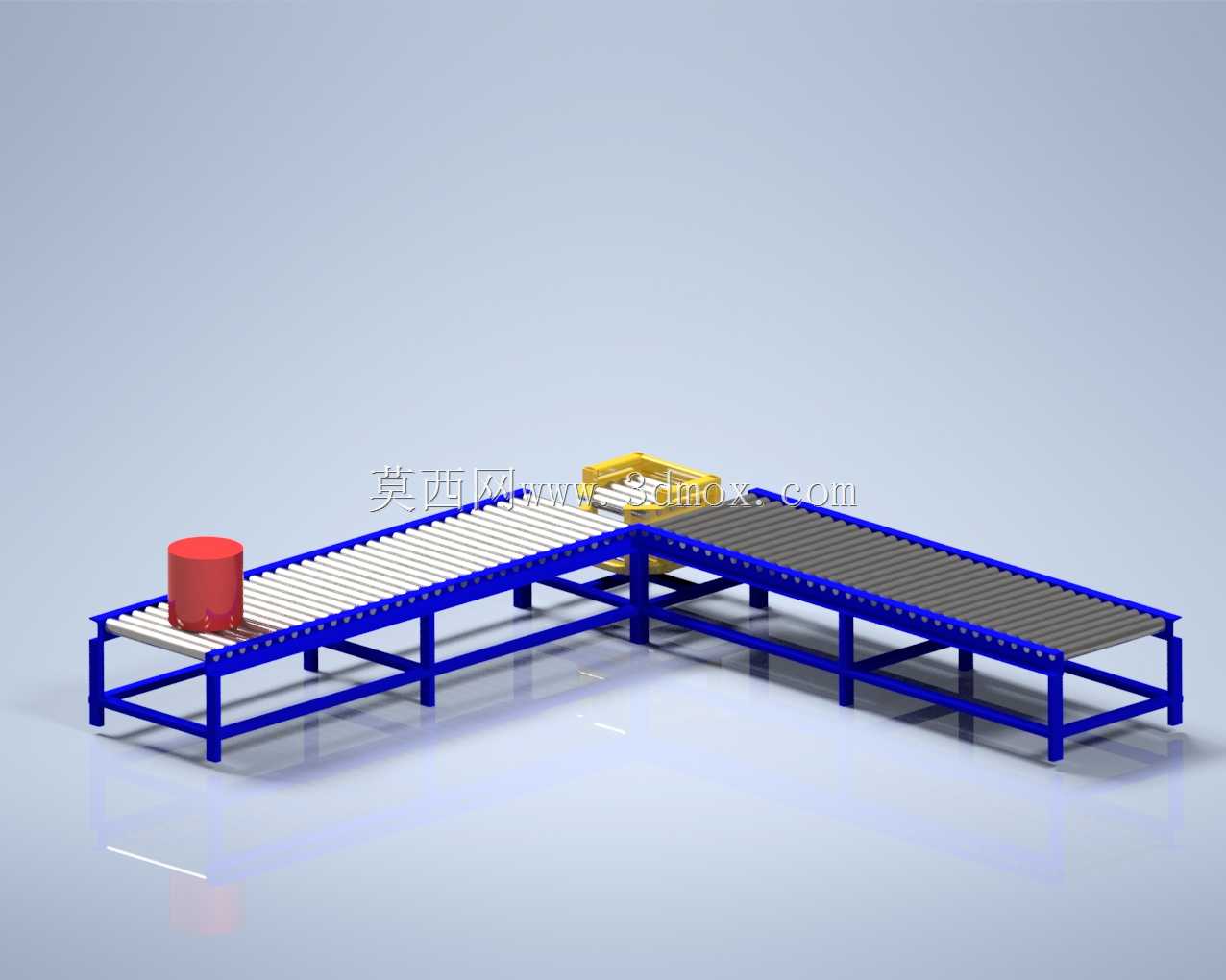

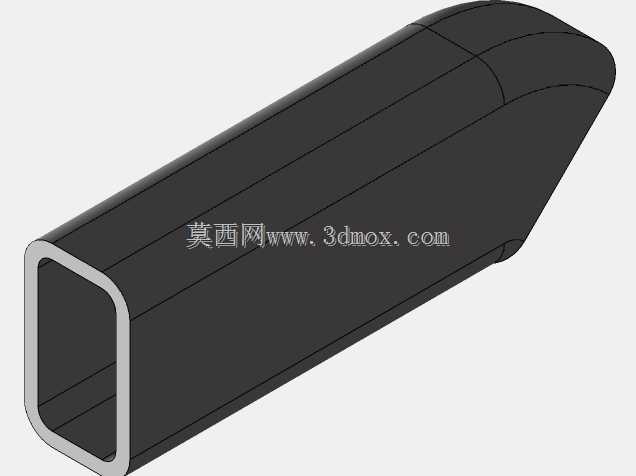

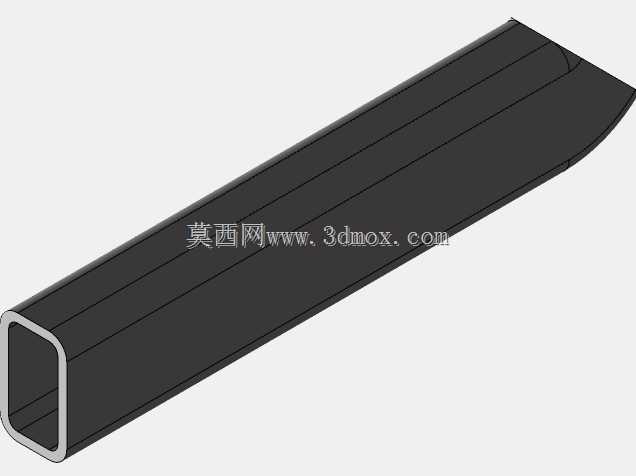

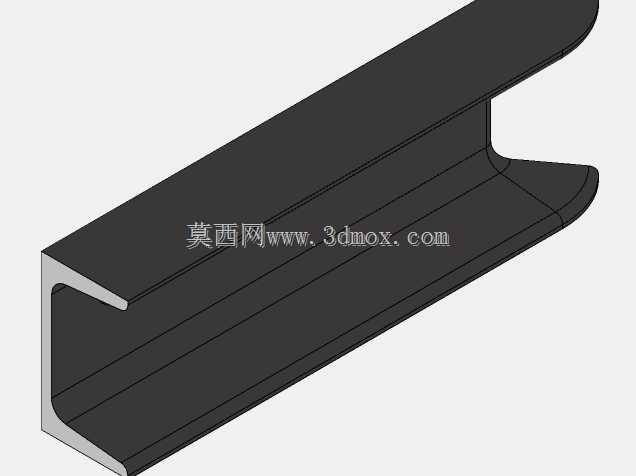

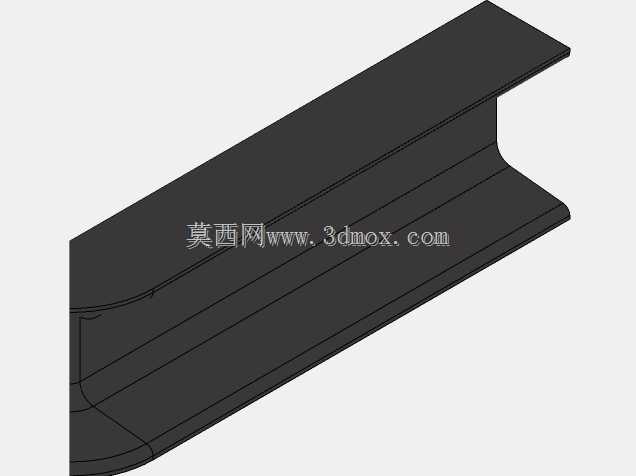

　　在车间产线布局、仓储分拣、包装工序衔接等场景中，直线输送往往无法适配场地转角、工序转向的需求，这款直角转弯滚筒输送结构正是为解决这类空间衔接痛点设计。从结构组成来看，两段直线滚筒段通过中间的转向衔接模块拼接成90度直角布局，机架采用标准矩形型钢焊接成型，支腿底部预留安装调节孔位，可根据现场地面平整度调整整体水平度，避免滚筒面倾斜导致物料滑移偏位。滚筒采用等间距排布设计，辊面高度统一，单根滚筒两端通过轴承座固定在机架侧梁上，转动阻力小，可承载规则箱体、工装托盘、硬质包装件等多种形态的物料，单段线体的有效输送宽度可根据常见物料的外轮廓尺寸做适配调整，常规适配宽度范围覆盖300mm到800mm的常规工业物料，

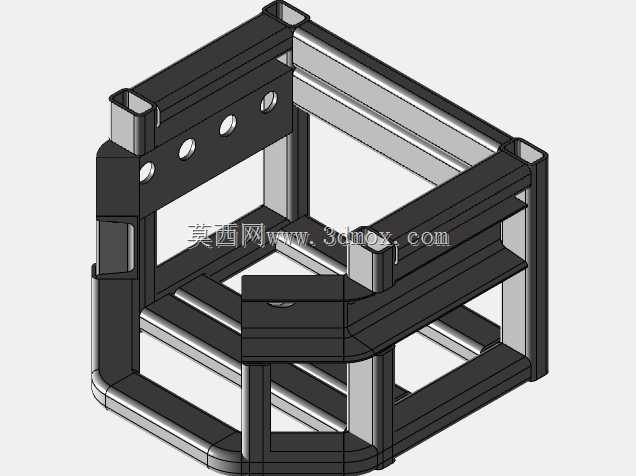

　　线体整体高度可对接常见的作业工作台、包装台、分拣台高度，支腿的安装边界需预留至少100mm的侧边操作空间，方便后期对滚筒轴承做润滑维护、对松动的紧固件做复紧作业。中间的转向衔接模块采用万向滚珠与短滚筒组合的结构，当物料从直线段输送到转角位置时，无需额外设置复杂的顶升移栽机构，依靠物料自身的输送惯性配合衔接模块的低摩擦支撑面，即可顺畅完成90度转向，进入另一段垂直方向的输送线，这种结构相比带顶升移栽的转角机构，结构更简单，故障点更少，维护成本更低，适合输送节拍适中、物料底部平整的连续输送场景。在实际应用中，这类转弯输送结构常布置在车间产线的工序转角位置，比如完成组装的工件从装配线输送到包装线时遇到车间立柱、墙体阻隔，

　　就可以通过这种直角转弯结构改变输送方向，无需拆分整条产线，也能减少人工转序的搬运工作量；在仓储分拣区域，也可配合扫码设备、分流机构使用，完成不同流向物料的转向输送。设计过程中，两段直线段的机架对接位置做了定位止口设计，现场安装时可快速对齐拼接，无需反复调整滚筒面的平面度，机架表面采用喷塑处理，耐磨防锈，适合车间多粉尘、少量油污的作业环境。滚筒的排布间距经过测算，保证最小尺寸的输送物料底部至少能同时接触三根滚筒，避免物料卡在滚筒间隙中，转向模块的滚珠高度略低于两端滚筒面0.5mm到1mm，既不会阻碍物料在直线段的正常输送，又能在物料到达转角时提供足够的侧向支撑，让转向过程更顺畅，不会出现物料卡滞、掉出输送线的问题。

　　整个线体的安装不需要复杂的地基预埋，支腿通过膨胀螺栓即可固定在水泥地面上，若需要临时调整产线布局，也可拆除固定螺栓整体移位，适配柔性生产的布局调整需求。对于需要实现动力输送的场景，可在滚筒端部加装链轮，通过链条连接驱动电机，实现两段线体的同步驱动，转向模块无需额外动力，依靠物料与滚筒的摩擦力即可完成转向动作，整体动力配置简单，能耗更低。在日常维护中，仅需要定期检查滚筒转动是否顺畅、轴承是否有异响、机架连接螺栓是否松动即可，相比皮带类转弯输送机，不会出现皮带跑偏、皮带磨损更换的问题，长期使用的维护成本更低，适合长时间连续运行的生产场景。
