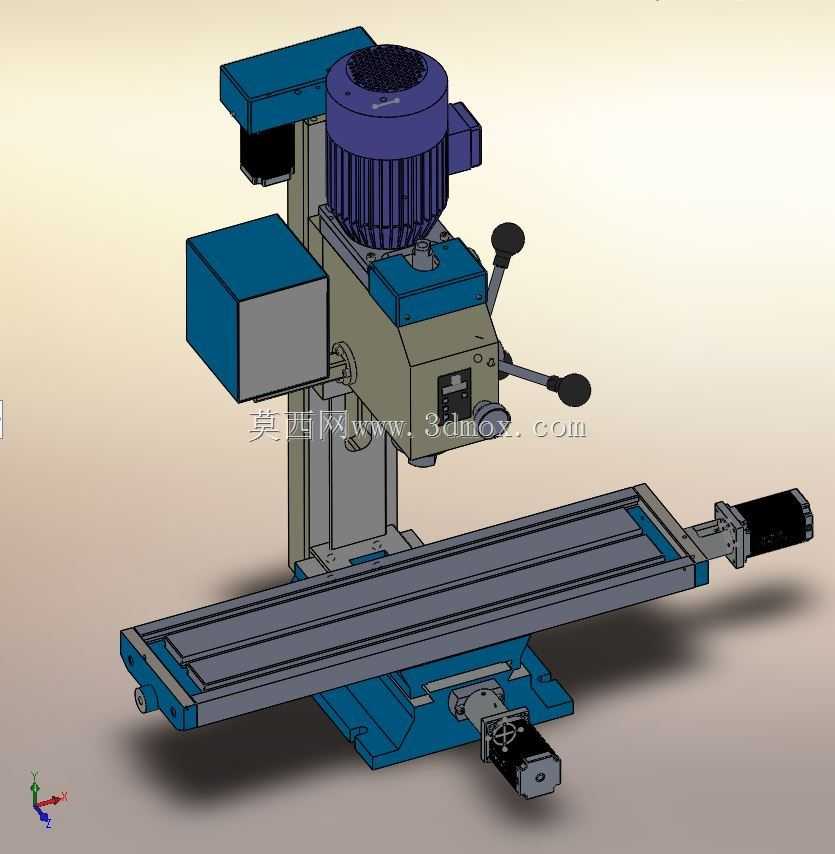

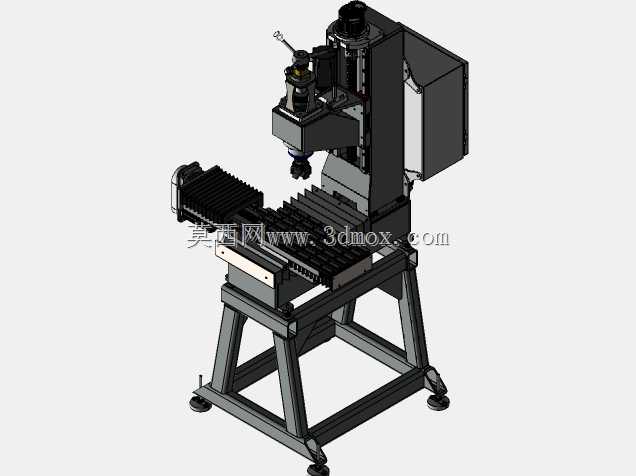

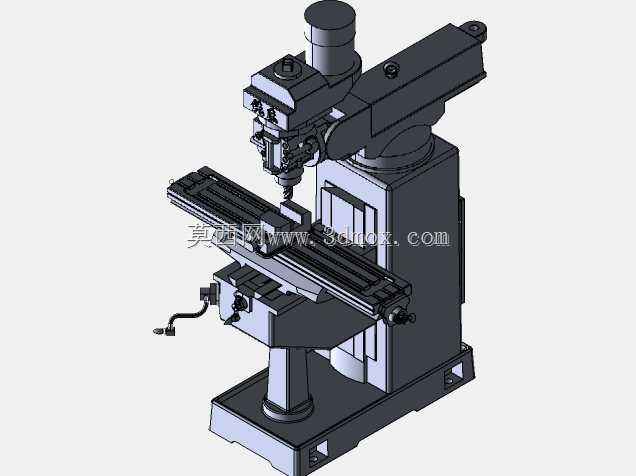

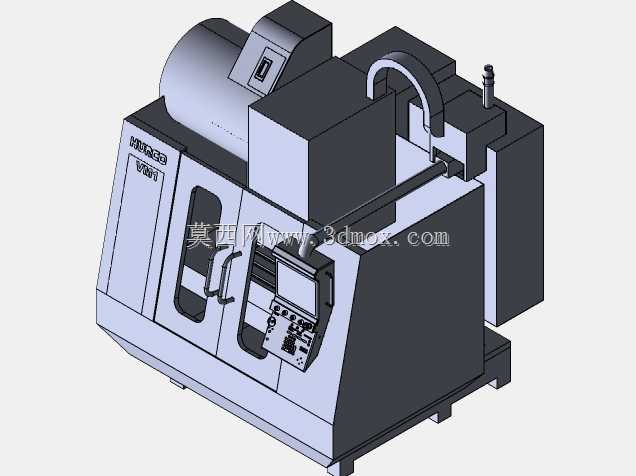

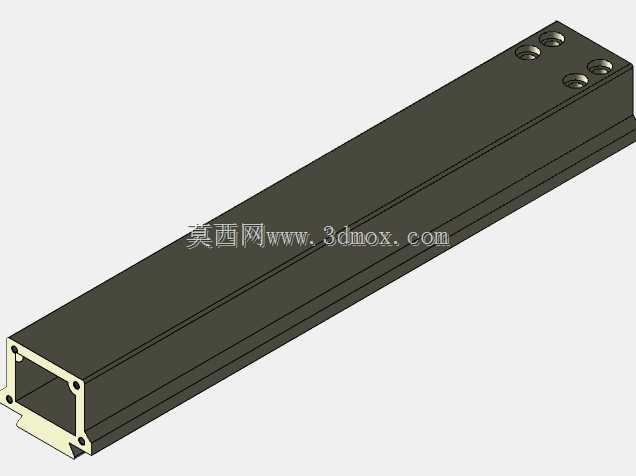

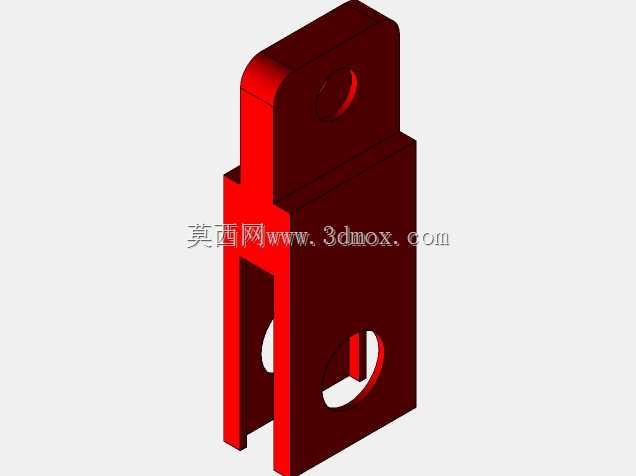

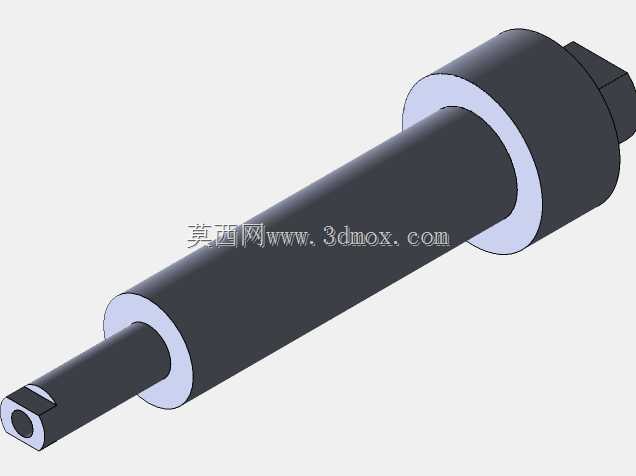

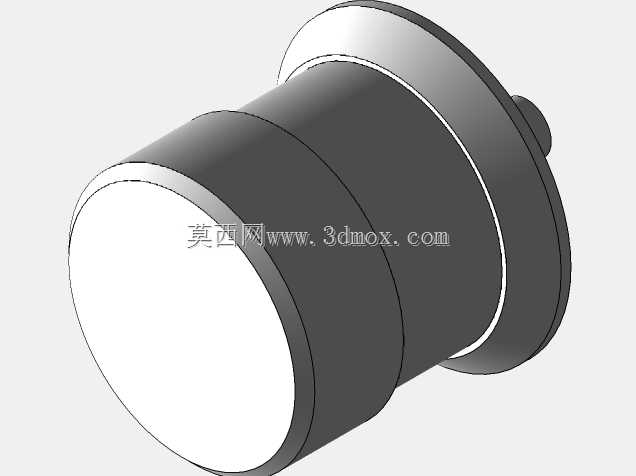

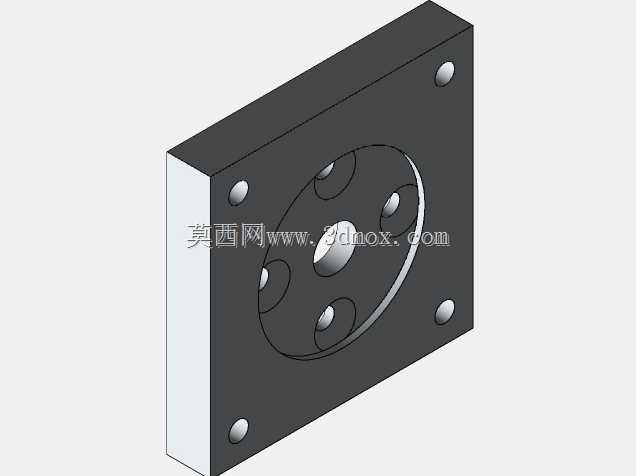

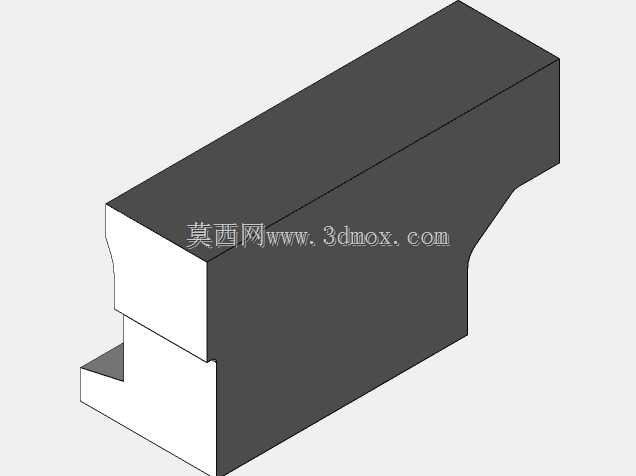

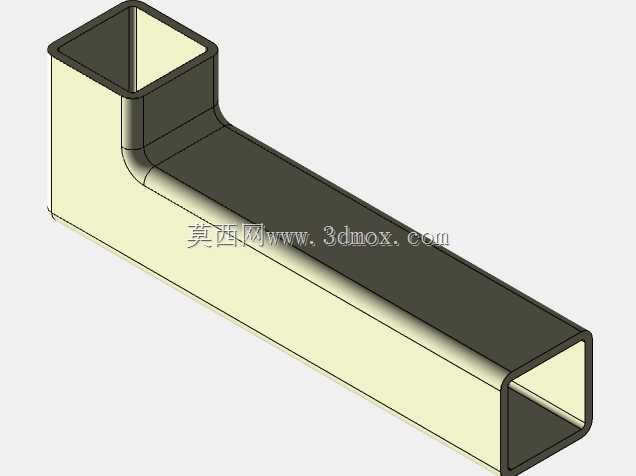

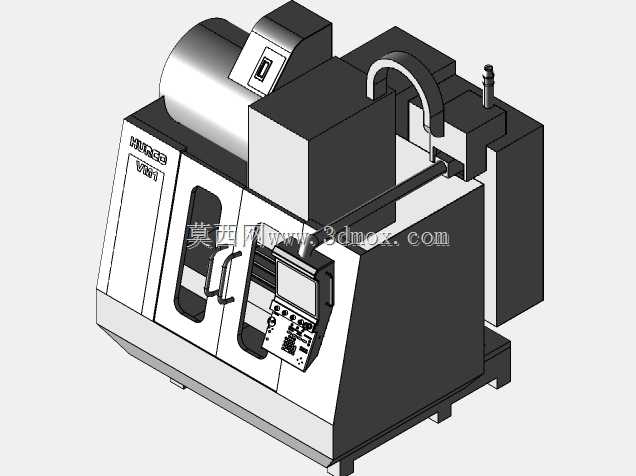

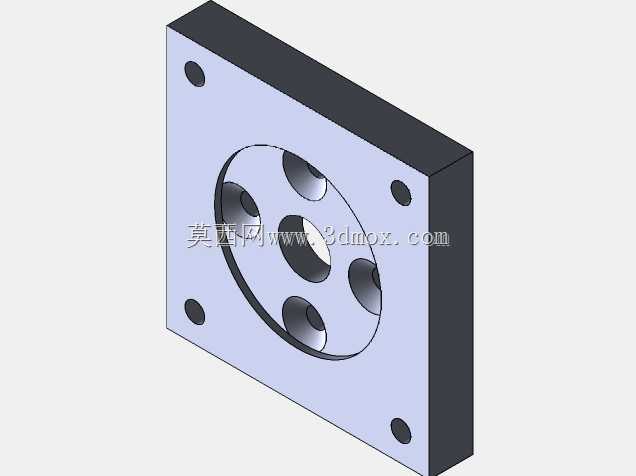

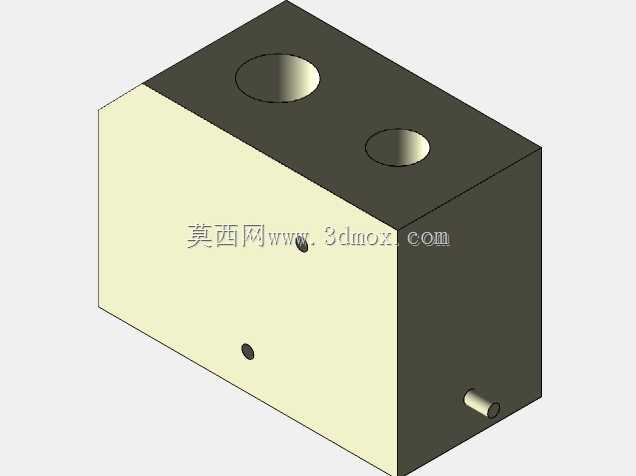

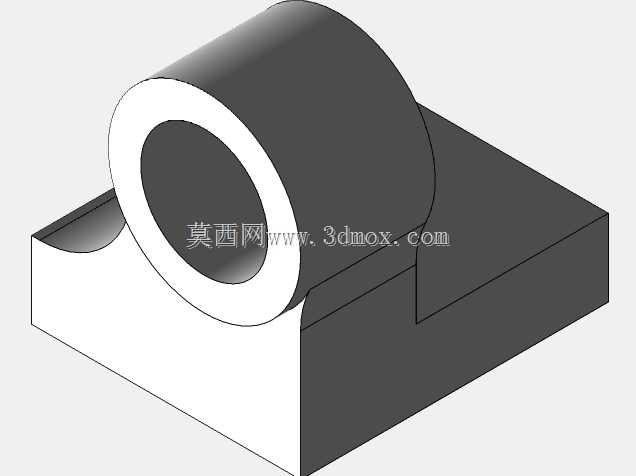

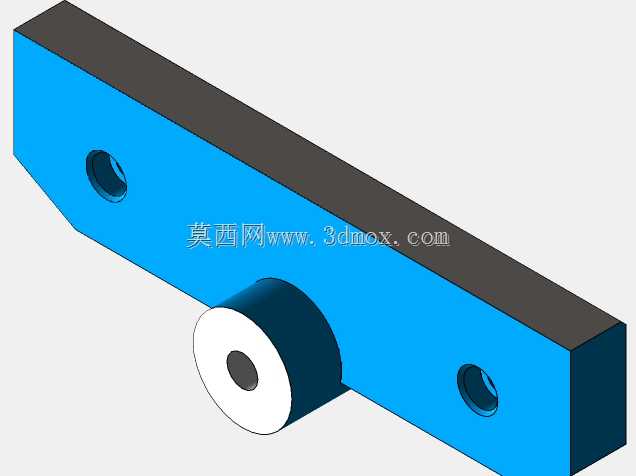

小型立式数控铣床三维结构设计

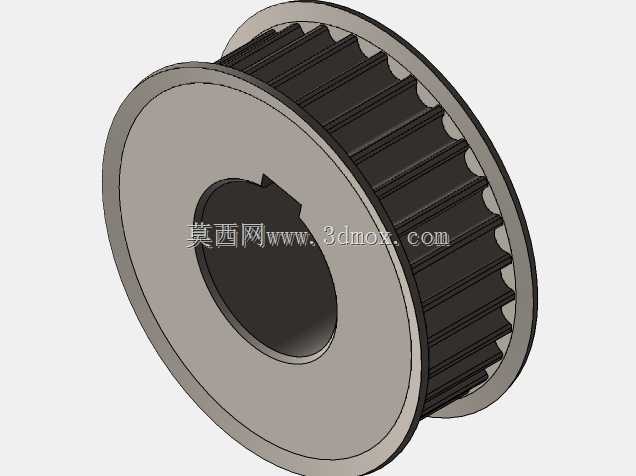

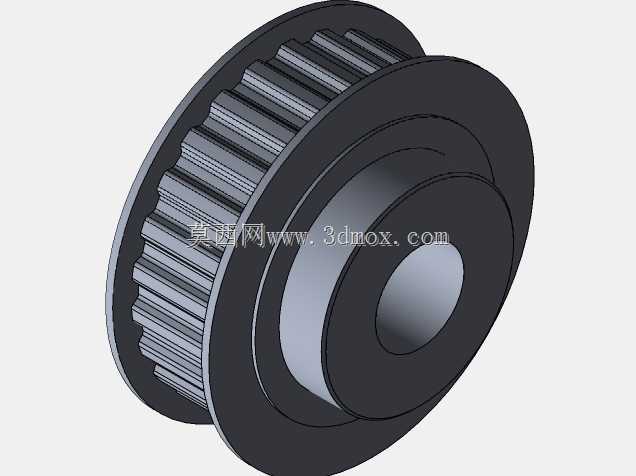

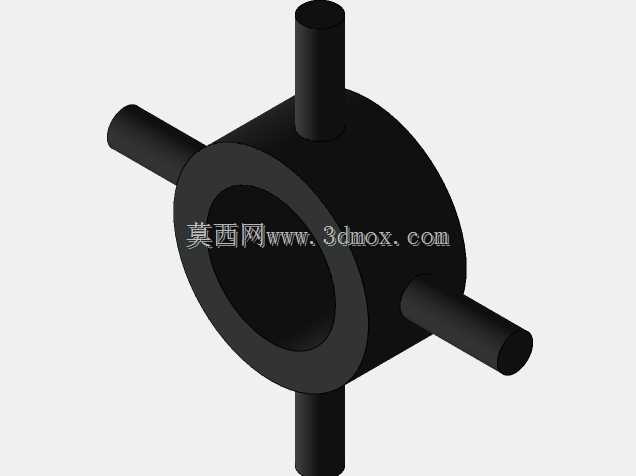

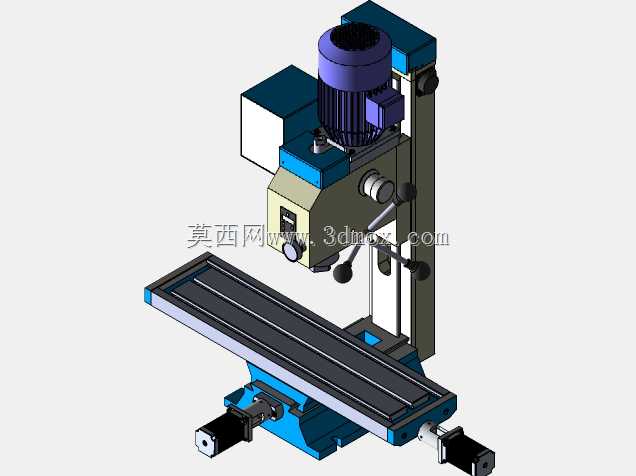

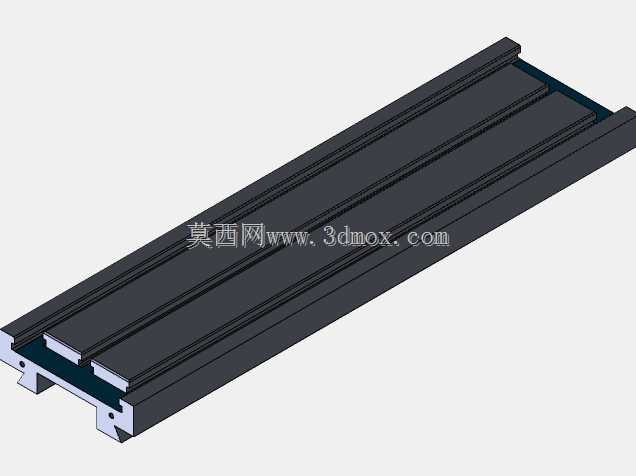

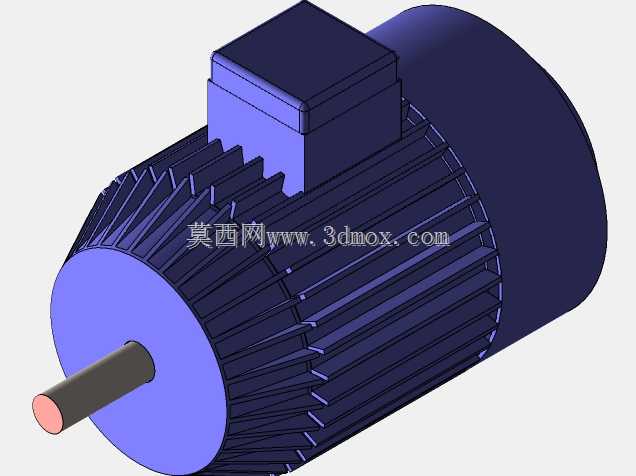

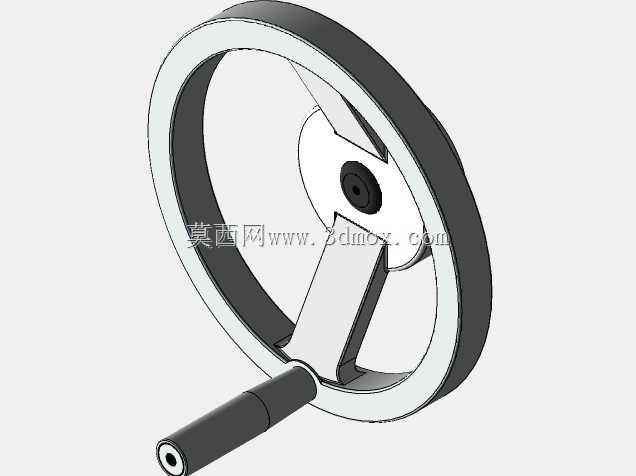

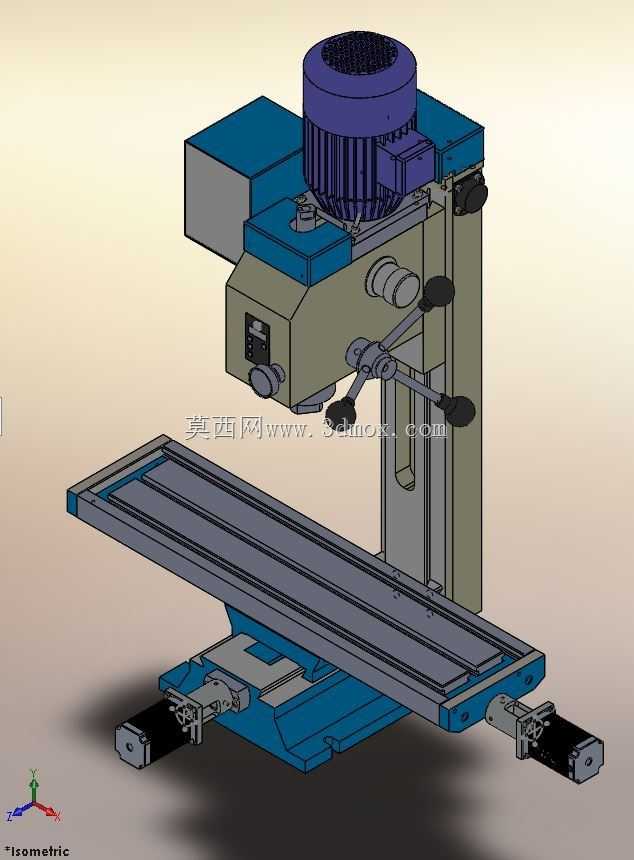

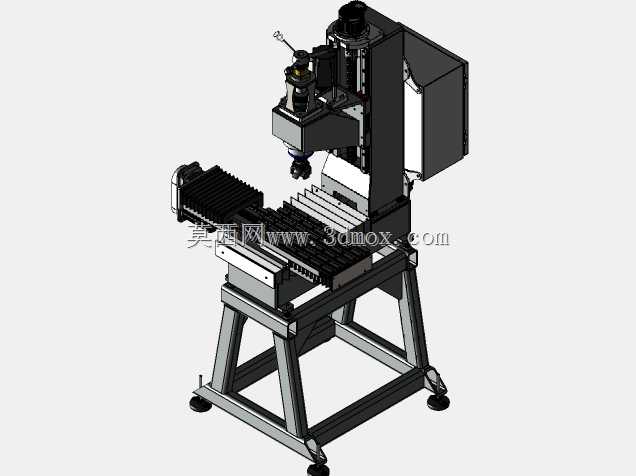

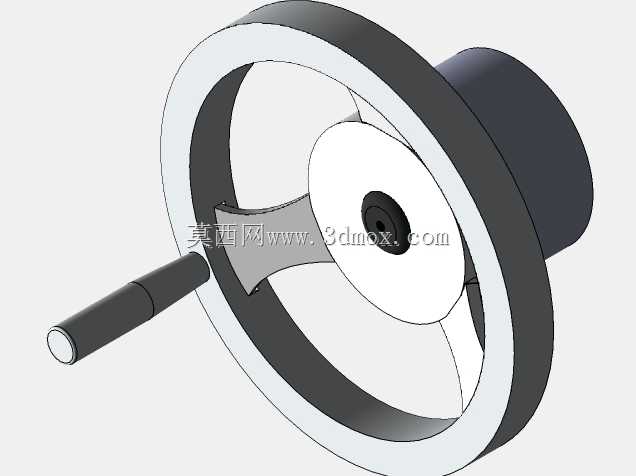

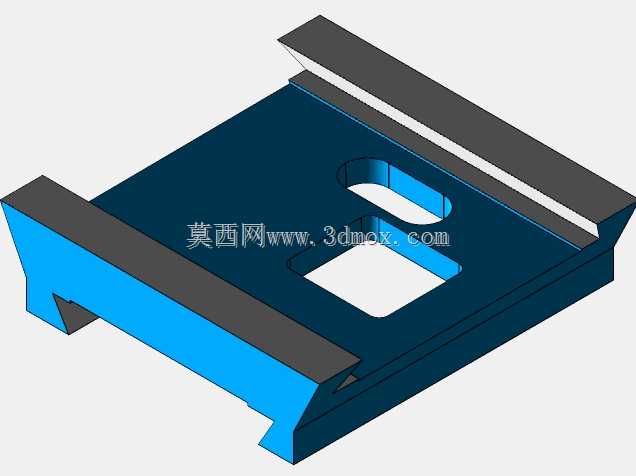

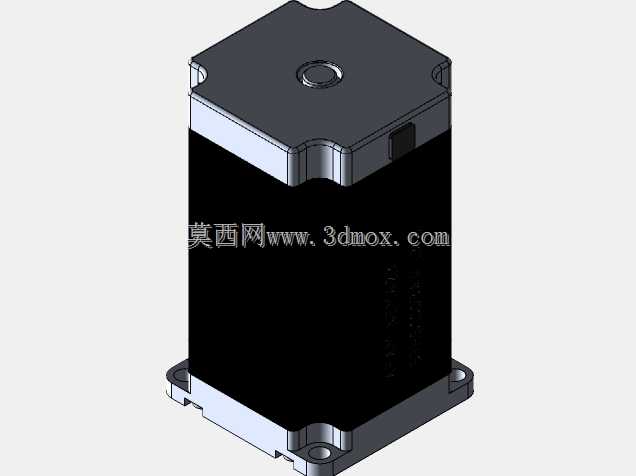

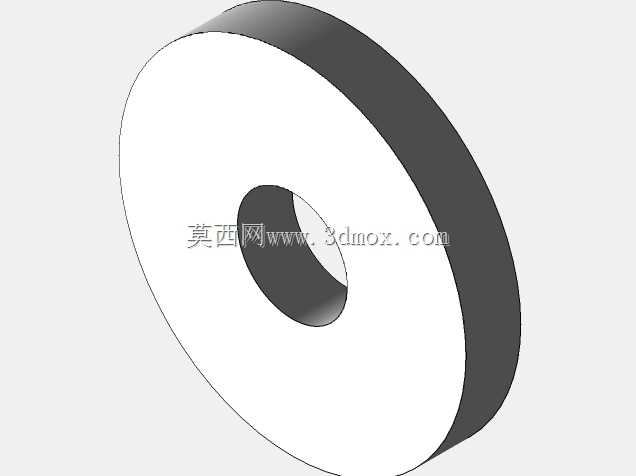

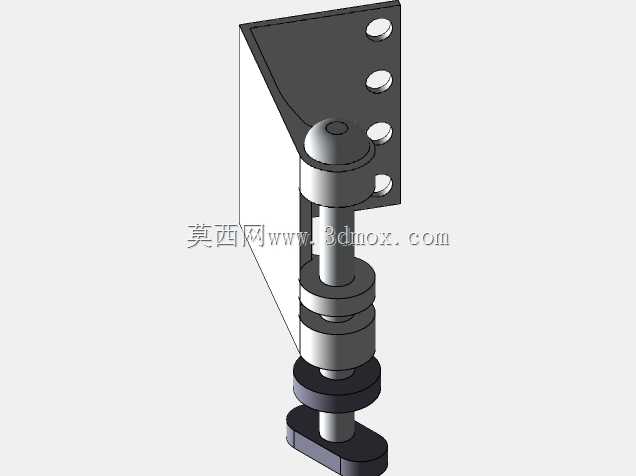

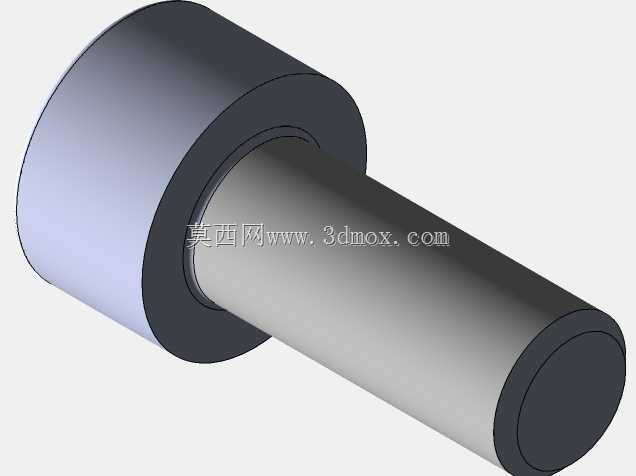

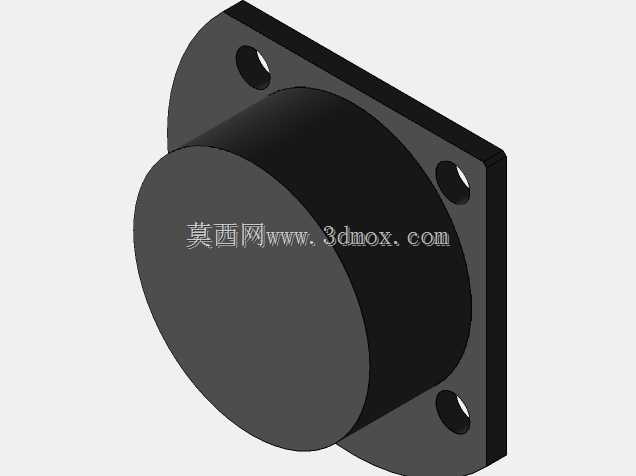

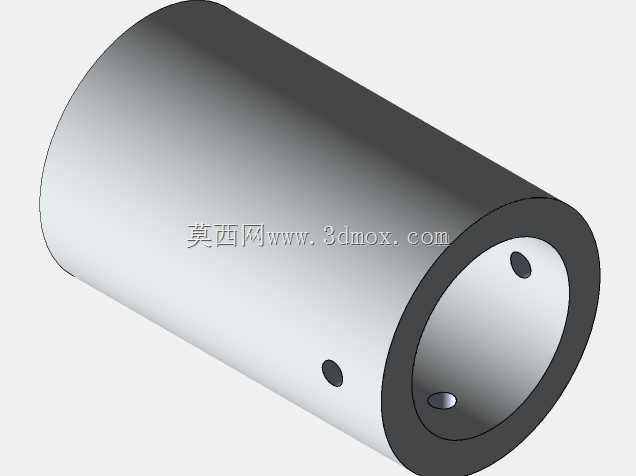

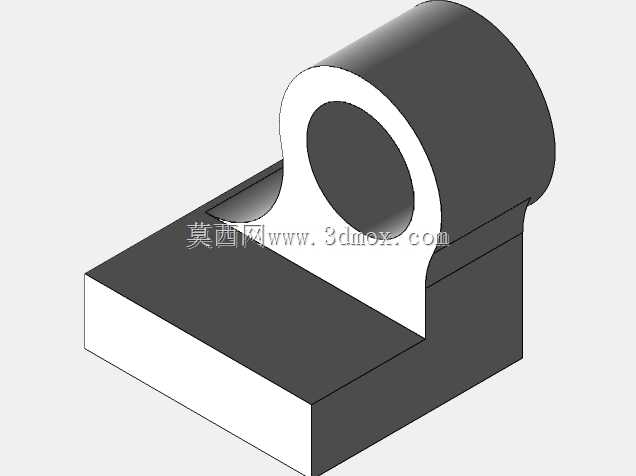

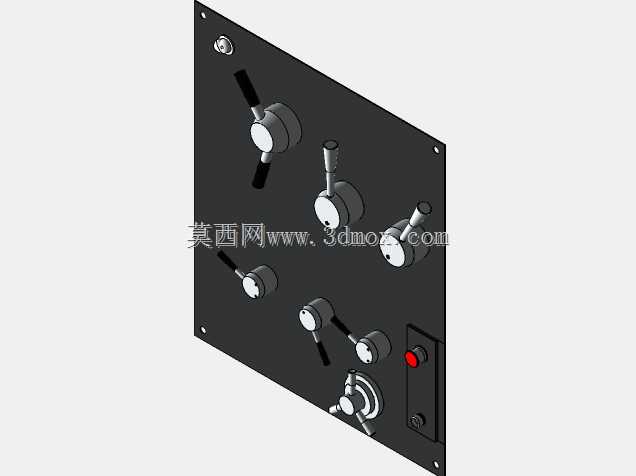

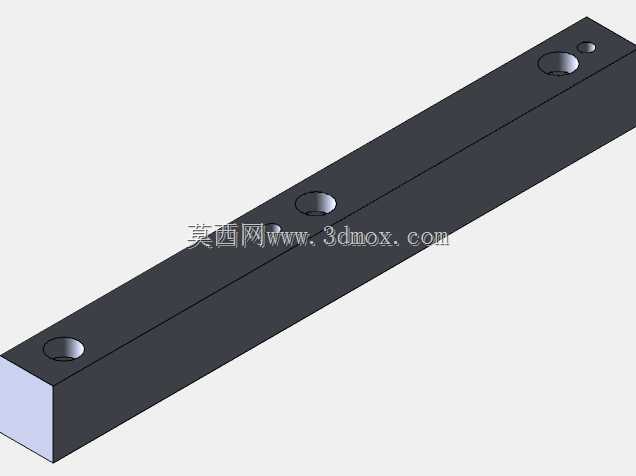

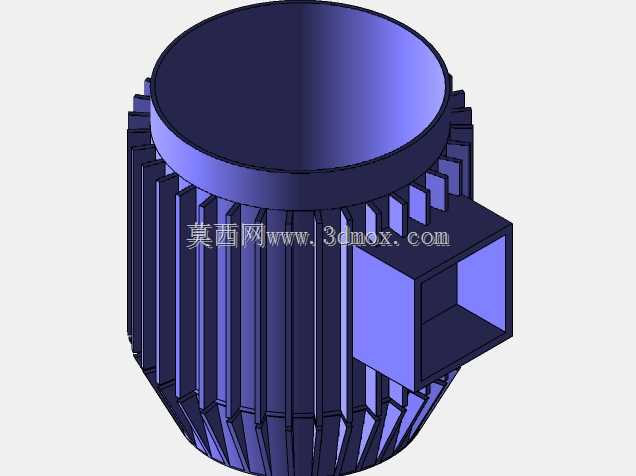

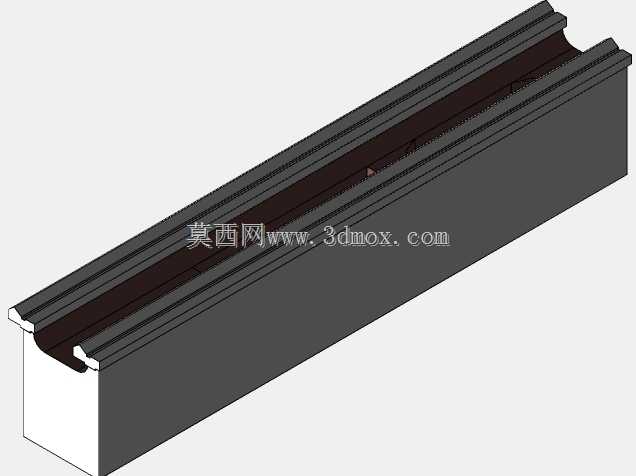

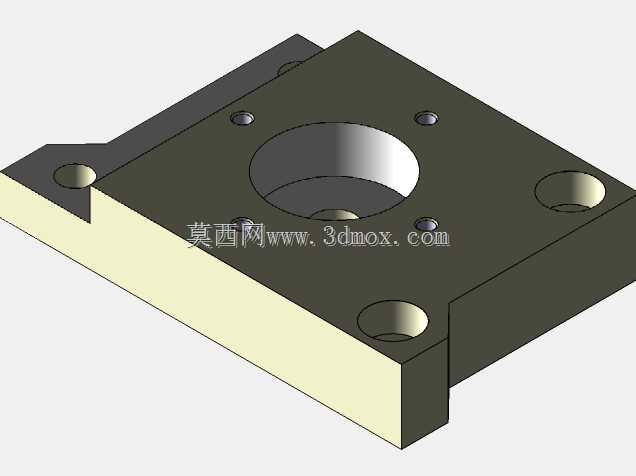

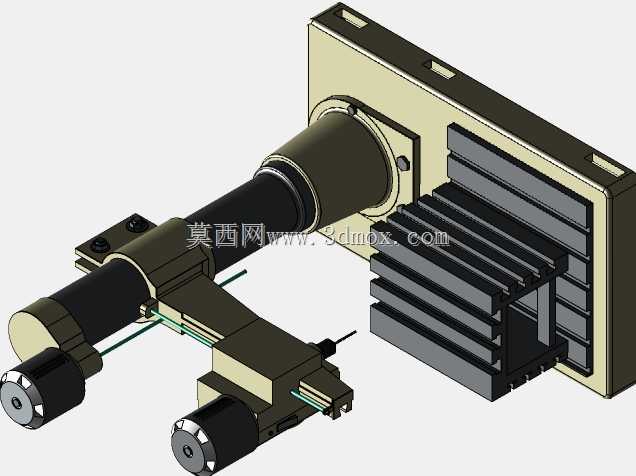

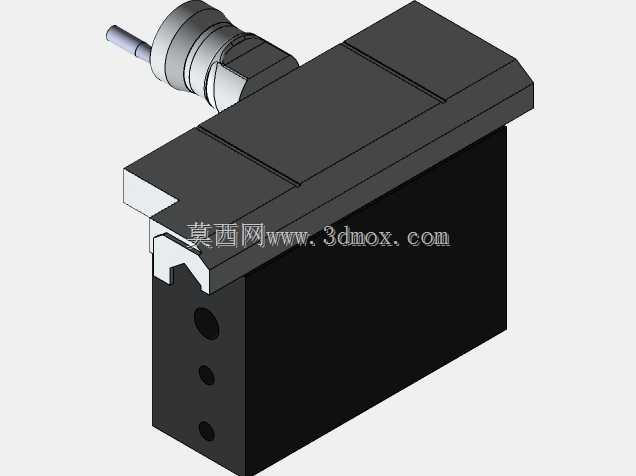

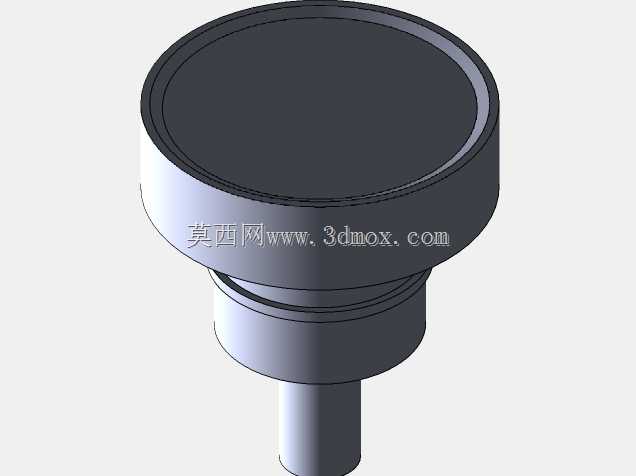

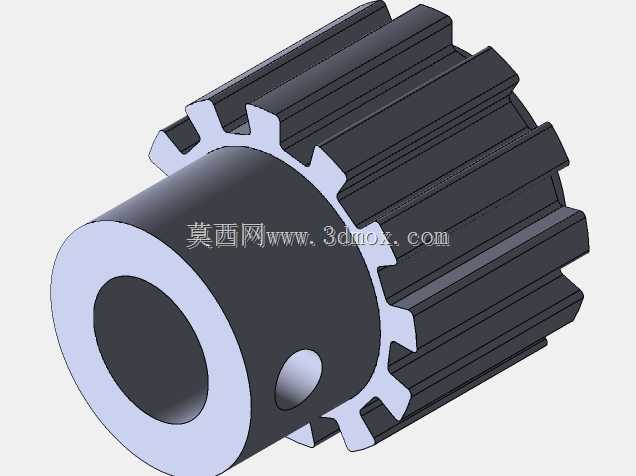

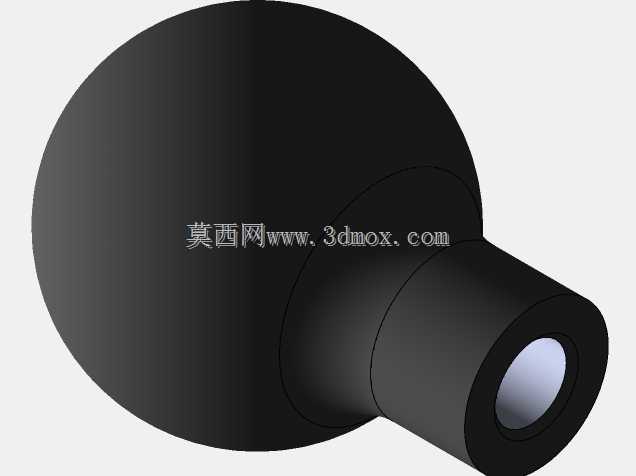

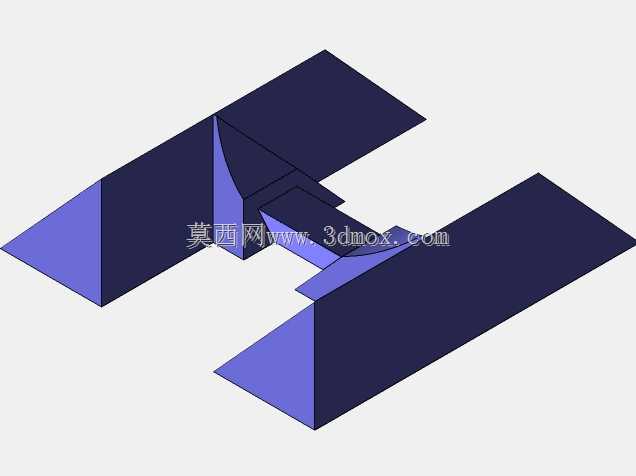

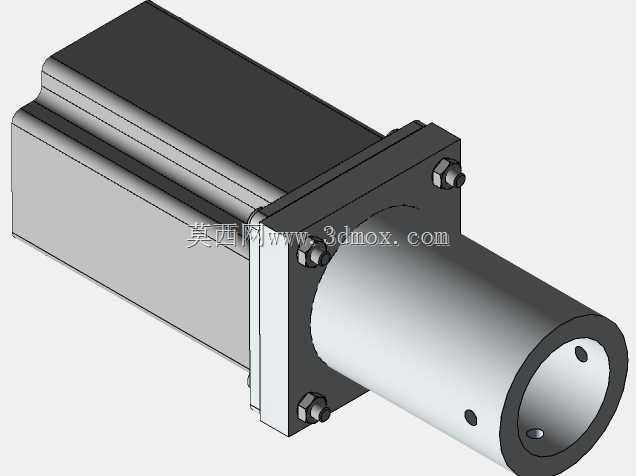

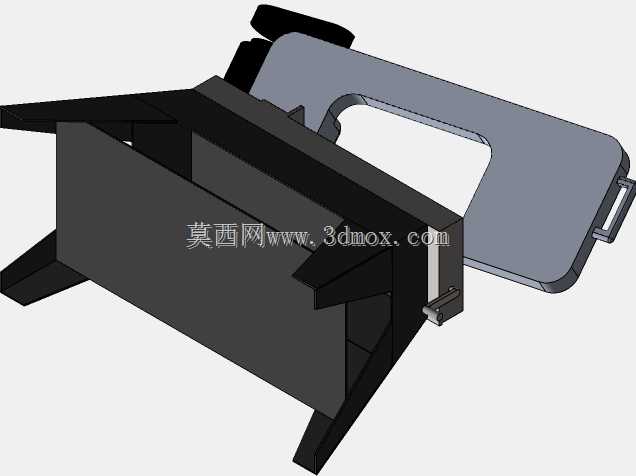

　　这款小型立式铣床的结构设计，核心瞄准小批量精密零件加工、机修车间零散件制作、职业院校实训教学这类对设备占地、加工灵活性有要求的场景，相比大型落地式铣床，它的安装边界控制得十分紧凑，整机占地仅需1.2米×0.8米的平整硬化地面即可，不需要做专门的设备基础，普通混凝土地面打膨胀螺栓就能完成固定，适配层高2.8米以上的常规工业厂房甚至小型加工门店的空间条件。从功能配置来看，它的主轴采用立式布局，搭配顶部安装的驱动电机，通过皮带传动实现主轴转速的分级调节，主轴箱侧面设置了手动进给手轮与锁紧手柄，既可以完成手动对刀、微量进给的操作，也能通过锁紧机构固定主轴位置，满足定深切削的加工需求。工作台部分采用矩形滑动导轨结构，纵向、

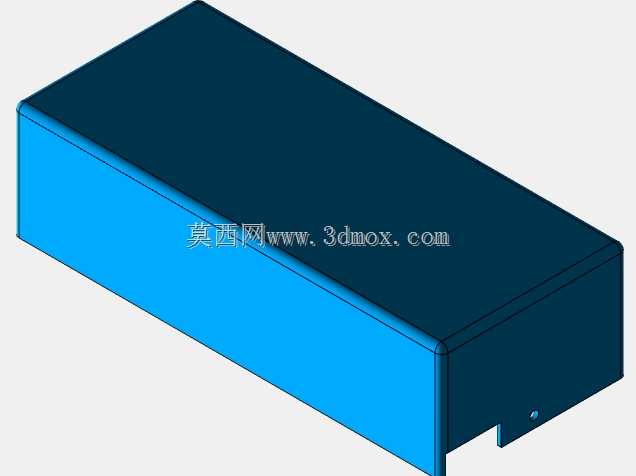

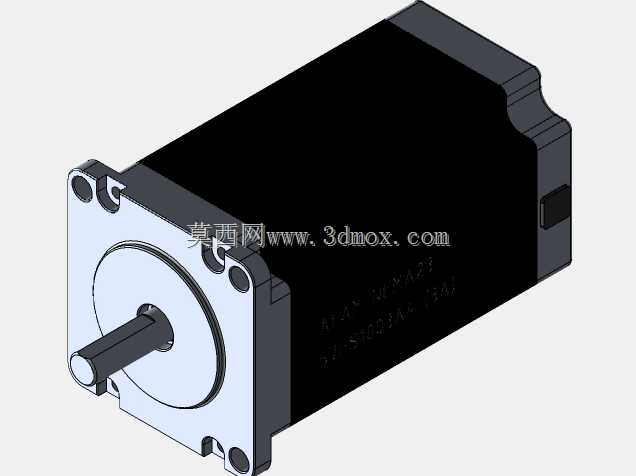

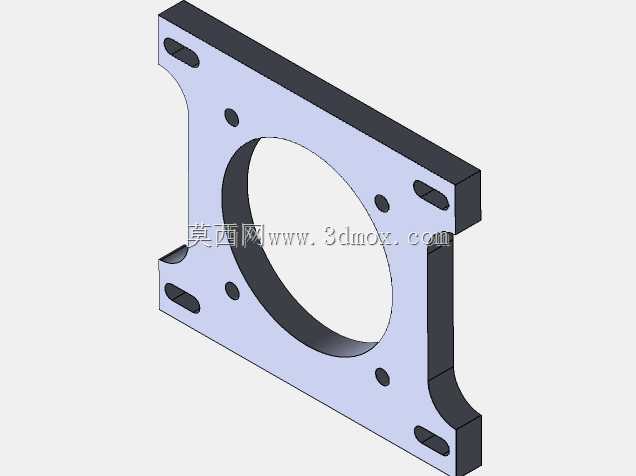

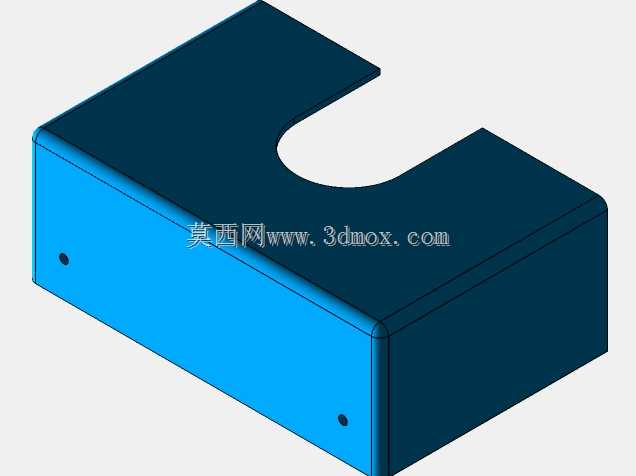

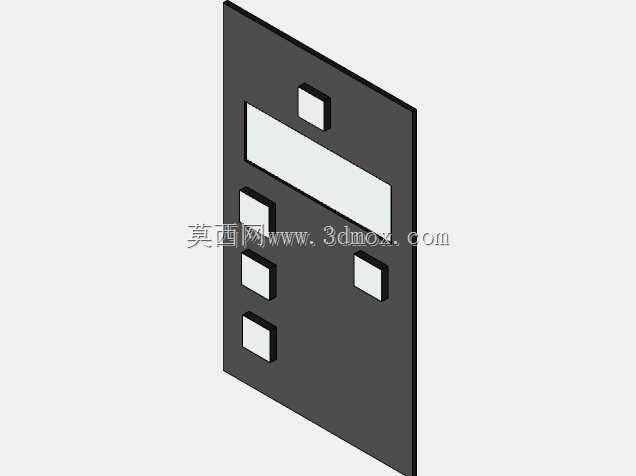

　　横向两个进给方向都配置了伺服驱动单元，能够实现自动进给走刀，工作台面预留了标准T型槽，可直接搭配通用平口钳、简易夹具完成工件装夹，最大装夹工件重量不超过80kg，能够覆盖常见的小型铝件、钢件、工程塑料零件的铣平面、铣槽、钻孔、镗孔等常规切削加工工序。设计过程中优先考虑了小型加工场景的维护便利性，主轴箱的传动带护罩采用快拆式结构，日常更换传动带、检查主轴轴承润滑状态不需要拆解大量结构件；导轨的润滑注油点都设置在设备外侧易操作的位置，操作人员日常点检时可以快速完成注油保养，不需要俯身探到设备内侧操作。电气控制部分的安装腔体设置在床身背部，走线全部采用内置线槽布局，避免加工过程中飞溅的切屑、切削液损坏线路，同时控制腔体预留了扩展接口，

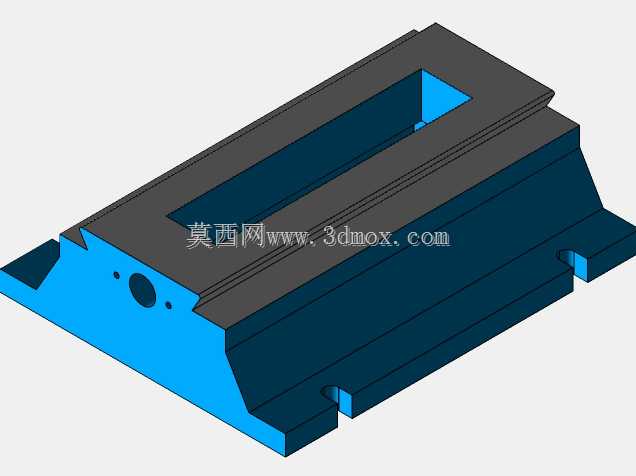

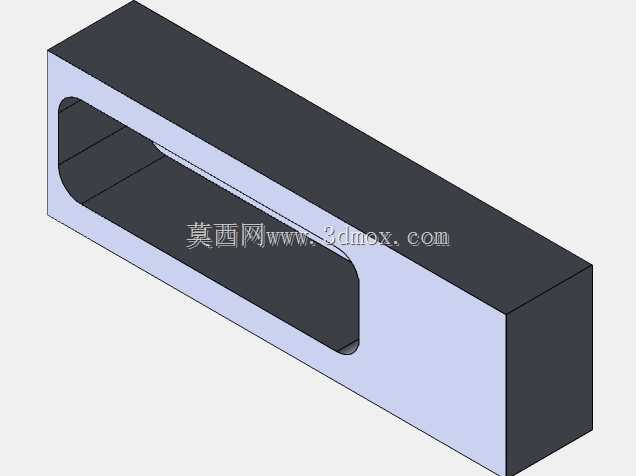

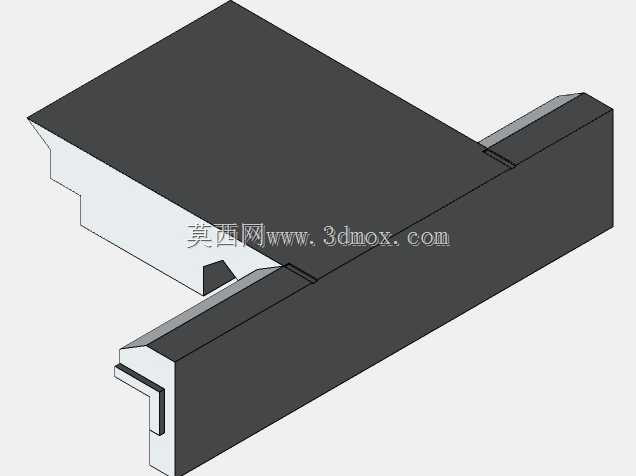

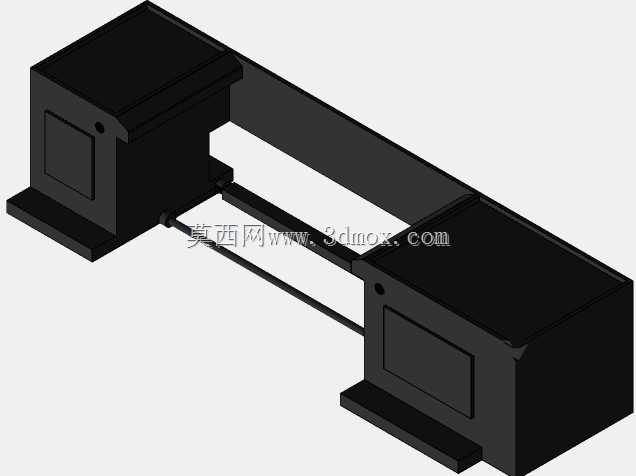

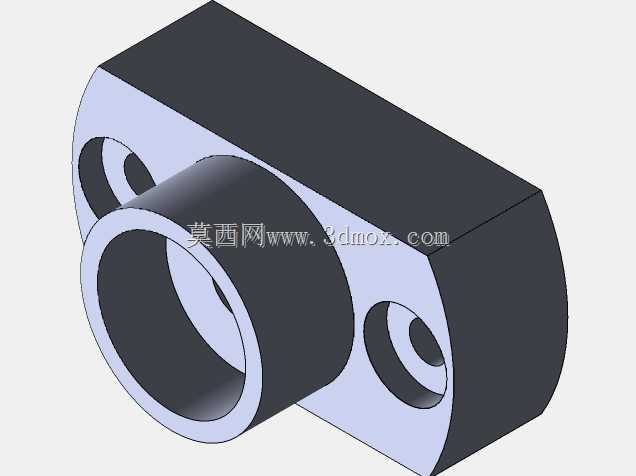

　　后续如果需要加装数显尺、升级数控系统都有足够的安装空间，不需要对床身主体做二次打孔改造。床身主体采用铸铁材质的框架式结构，在控制整体重量的同时保证了切削过程的刚性，铣削加工时的振动幅度控制在0.02mm以内，能够满足IT7级精度的零件加工要求。十字滑台的丝杠采用间隙补偿结构，长期使用出现传动间隙后，可以通过端部的调节螺母快速消除间隙，不需要更换丝杠组件，降低了设备的长期使用成本。这款设备的操作高度设计符合人体工程学要求，主轴操作手轮、工作台进给手柄的安装高度都在操作人员站立时的手肘舒适操作区间，长时间操作不容易产生疲劳，适合小型加工场景下一人多机的作业模式，也适合实训教学中让学员快速掌握立式铣床的结构原理与操作逻辑，

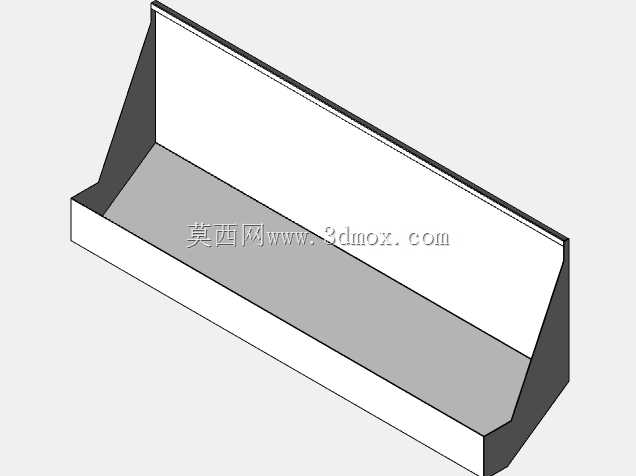

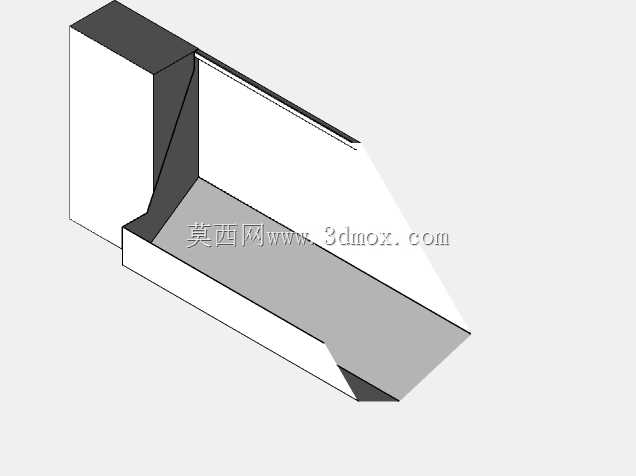

　　不需要额外配置登高操作平台。在排屑设计上，工作台下方预留了排屑斜面，加工产生的切屑可以顺着斜面滑到设备前端的集屑槽位置，操作人员清理切屑时只需要抽出集屑槽即可，不需要伸手到工作台下方清理，大幅降低了日常清理的工作量。切削液管路沿着床身内侧布局，喷嘴位置可以任意调整角度，能够对准切削区域充分冷却刀具，同时管路全部采用快插接头，更换损坏的管路时不需要做复杂的密封处理，现场维修十分便捷。
