食品加工用甜甜圈定型成型设备结构

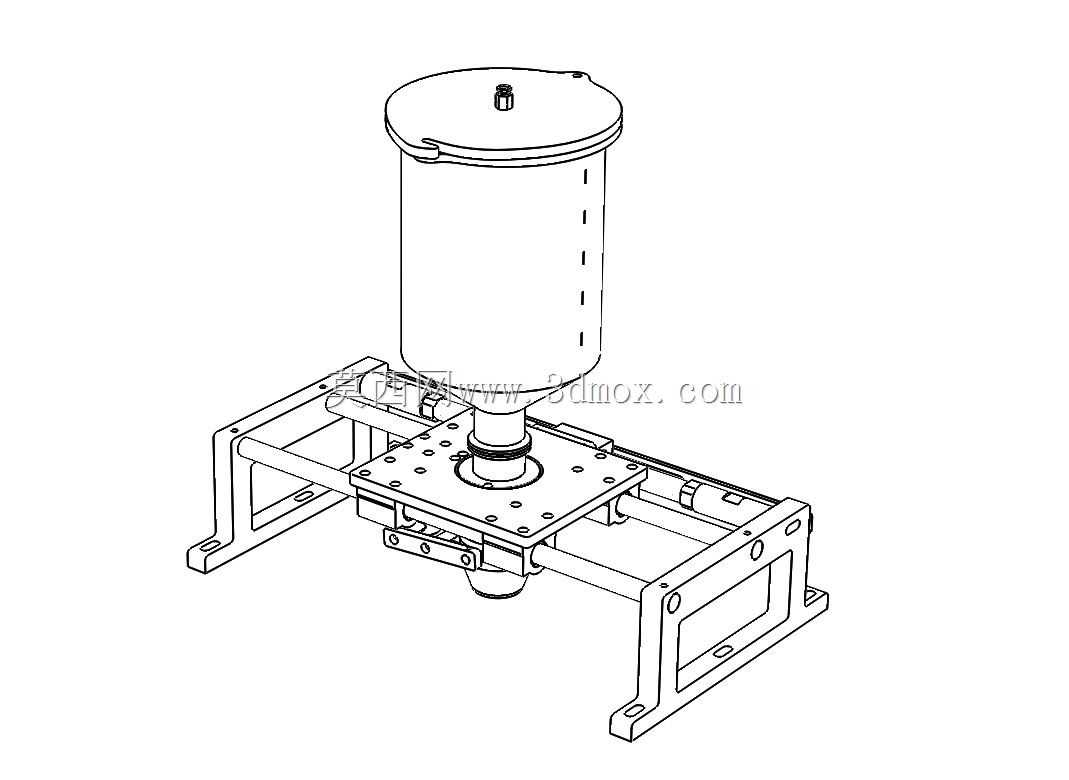

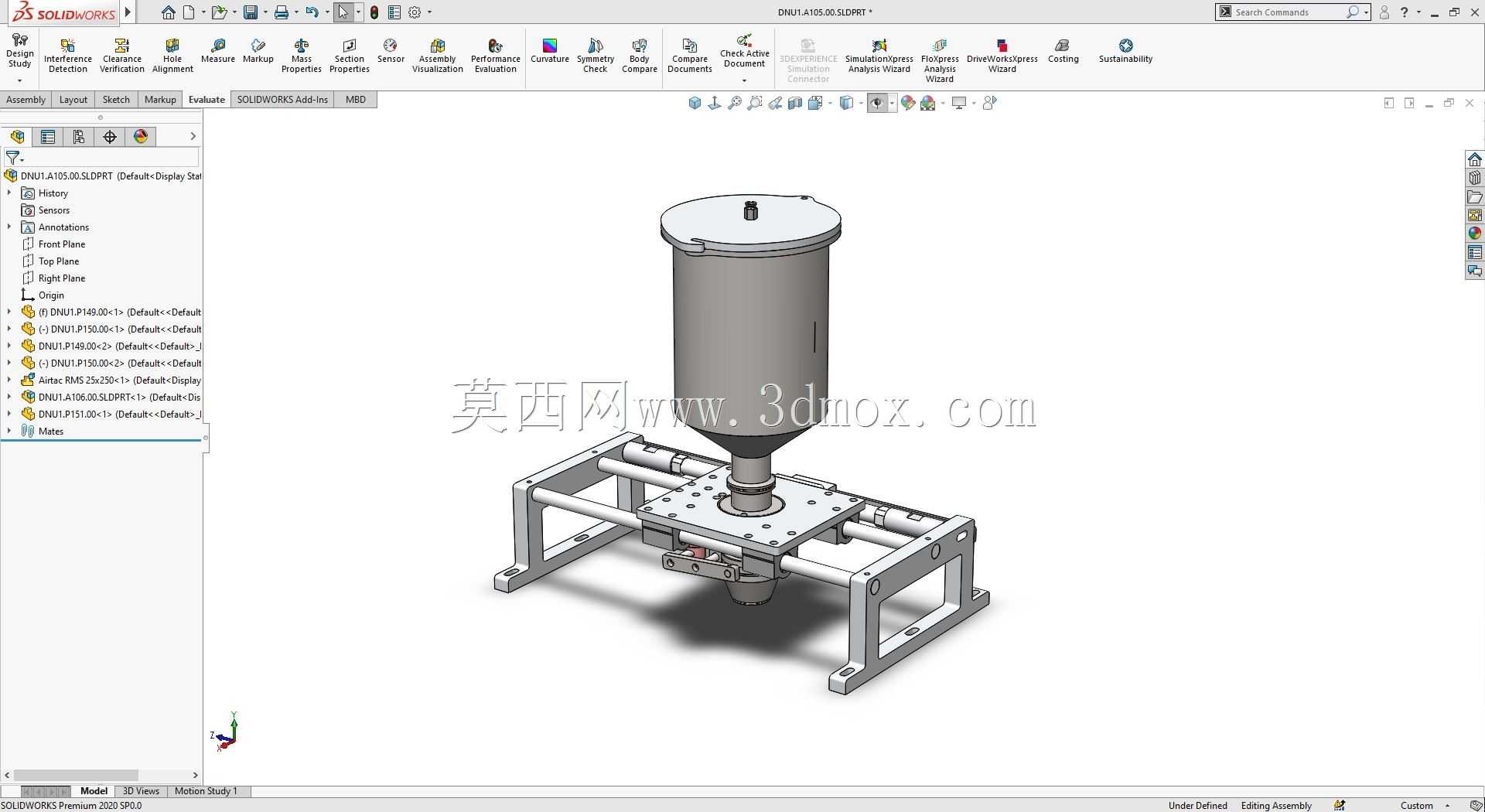

　　这套定型设备主要面向烘焙食品加工场景，适配中小型烘焙作坊、中央厨房的甜甜圈批量生产工序，核心作用是完成甜甜圈生坯的定量出料与环形定型，替代传统手工挤制的作业方式，解决手工成型生坯重量偏差大、环形轮廓不规整、生产效率低的问题。设备整体采用立式布局，上部为锥底储料料斗，料斗顶部设置密封端盖，可避免作业过程中面团浆料落入杂物，同时减少浆料水分散失，锥底结构能够引导高粘度的甜甜圈浆料依靠自重向下方出料机构汇集，避免料斗内部出现积料死角，减少浆料残留浪费。料斗下方通过法兰连接方形安装基板，基板作为整套出料执行机构的承载基准，板面预留了对应驱动组件、出料通道的安装定位孔位，所有孔位的同轴度、位置度公差均按照食品级设备的装配要求设定，

　　保证运动部件运行无卡滞。基板下方对称布置两组直线驱动组件，采用气缸作为直线执行元件，配套线性导轨作为运动导向，驱动出料阀芯做往复直线运动，实现出料通道的通断控制，同时阀芯的端部设置环形切刀结构，在出料截止的瞬间能够同步切断浆料，保证每个生坯的底部平整，不会出现拖尾、粘连的情况。设备下部采用方管焊接的框架式支撑结构，框架的支脚设置了可调式脚杯，可根据生产线的实际台面高度调整设备整体安装高度，同时能够抵消地面不平整带来的设备晃动，保证出料位置的精度。框架的横向、纵向杆件均做了圆角过渡处理，避免清洁过程中出现卫生死角，所有与浆料接触的零部件均采用食品级不锈钢材质，表面做抛光处理，粗糙度达到Ra0.8以下，既能够防止浆料粘附，

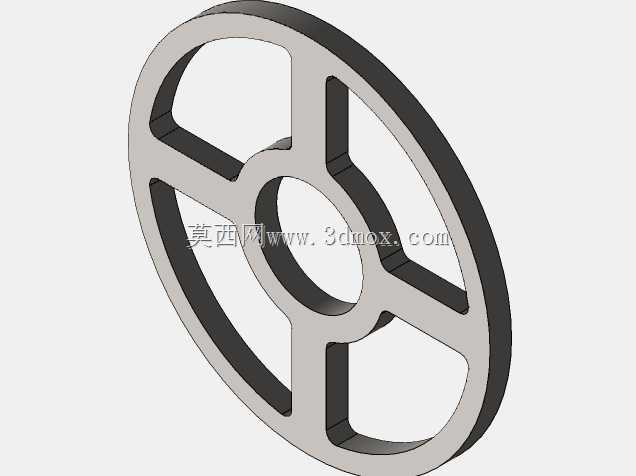

　　也方便日常生产结束后的冲洗消毒。从安装边界来看，设备整体占地尺寸适配常规的食品生产操作台宽度，不需要额外占用过大的车间空间，料斗的容积设计匹配单批次浆料调配量，可支持连续20分钟以上的不间断出料作业，不需要频繁补料。设计过程中重点考虑了高粘度面团浆料的流动特性，出料通道的内壁做了镜面抛光处理，通道的转角位置均采用大圆弧过渡，避免浆料在通道内部滞留干结，导致出料不畅；驱动组件的行程参数经过反复校核，既能够保证单次出料的生坯重量稳定在标准范围内，也能够控制阀芯的运动速度，避免速度过快导致浆料飞溅，或是速度过慢导致生坯成型轮廓不饱满。设备的出料口位置可配套不同规格的环形成型模头，更换模头即可生产不同外径、不同环宽的甜甜圈生坯，

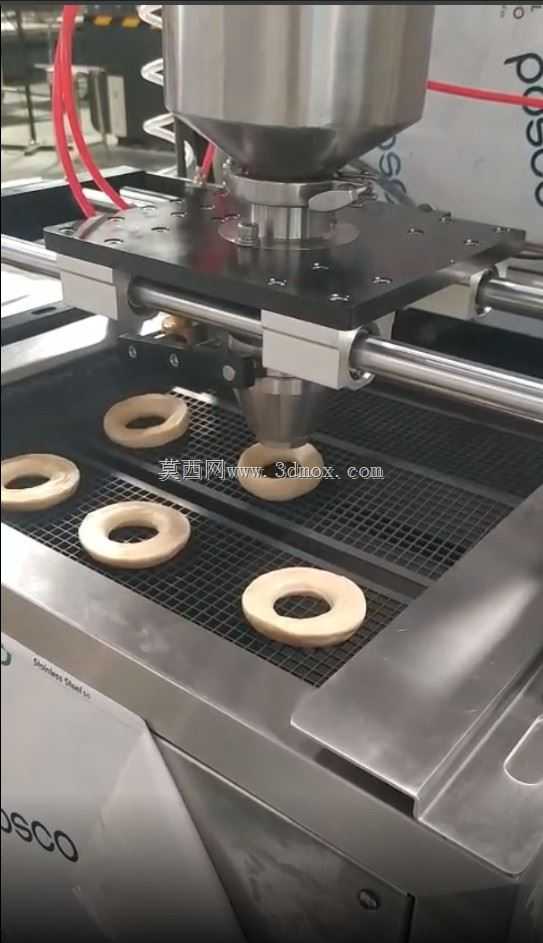

　　适配不同的产品规格需求，模头与出料通道采用快拆式卡箍连接，不需要额外工具即可完成模头更换，缩短产品换型的调整时间。在实际生产应用中，这套设备可对接后续的油炸、冷却生产线，生坯定型后直接落入下方的输送网带，进入下一道油炸工序，实现甜甜圈生产的连续化作业，相比手工成型的作业方式，生坯的重量偏差可控制在5%以内，环形轮廓的规整度大幅提升，同时单台设备的产能可匹配3-4名熟练成型工人的作业量，降低人工操作的劳动强度。设备的气动驱动元件均采用标准食品级气动元件，气源接口设置在框架侧部，方便与车间现有压缩空气管路对接，驱动回路设置了节流调速阀，可根据浆料的实际粘稠度调整阀芯的运动速度，适配不同配方的甜甜圈浆料生产需求，比如偏稀的面糊类浆料可适当加快阀芯关闭速度，偏稠的面团类浆料可适当调慢阀芯动作速度，保证切断面平整。整个设备的结构设计没有多余的外露管线，所有气动管路均沿框架杆件内侧布置，既避免管线受到物料污染，也防止生产过程中管线被剐蹭导致的设备故障，日常维护时仅需要定期检查导向导轨的润滑情况、气动元件的密封件磨损情况即可，维护难度较低，适合食品加工车间的一线操作人员进行日常保养。
