畜牧饲料加工用谷物研磨破碎设备结构

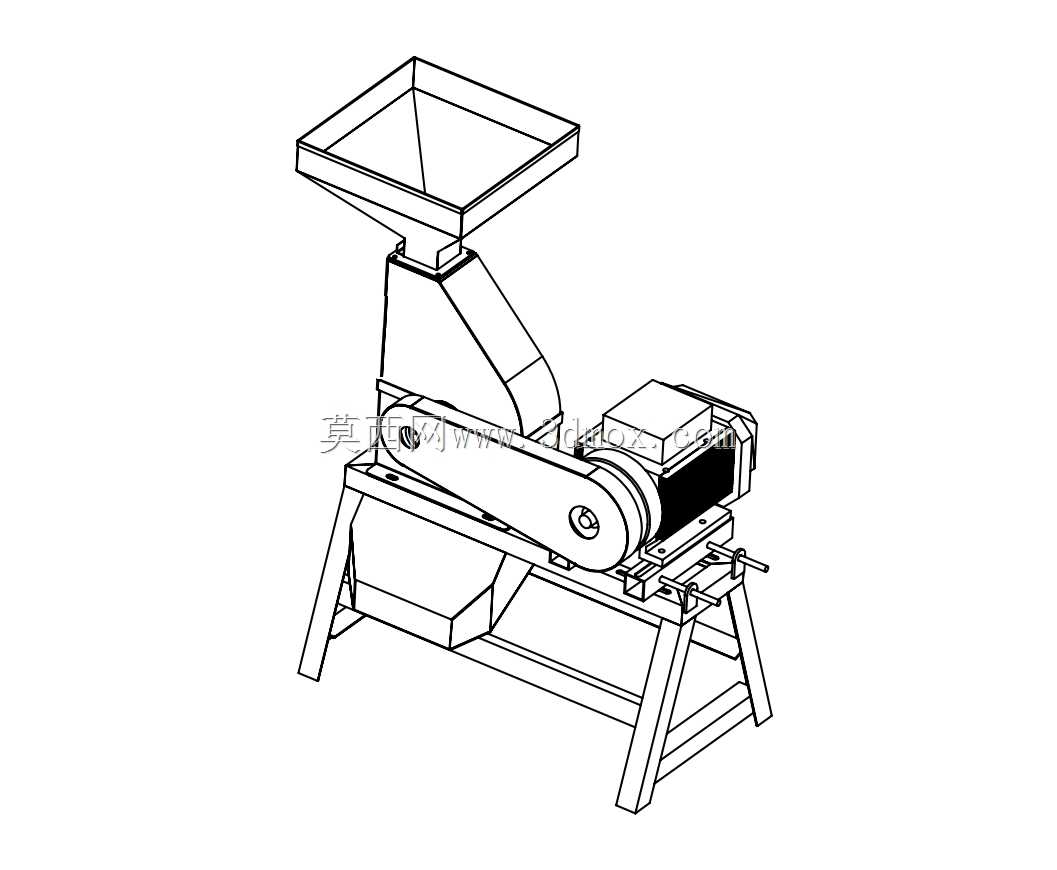

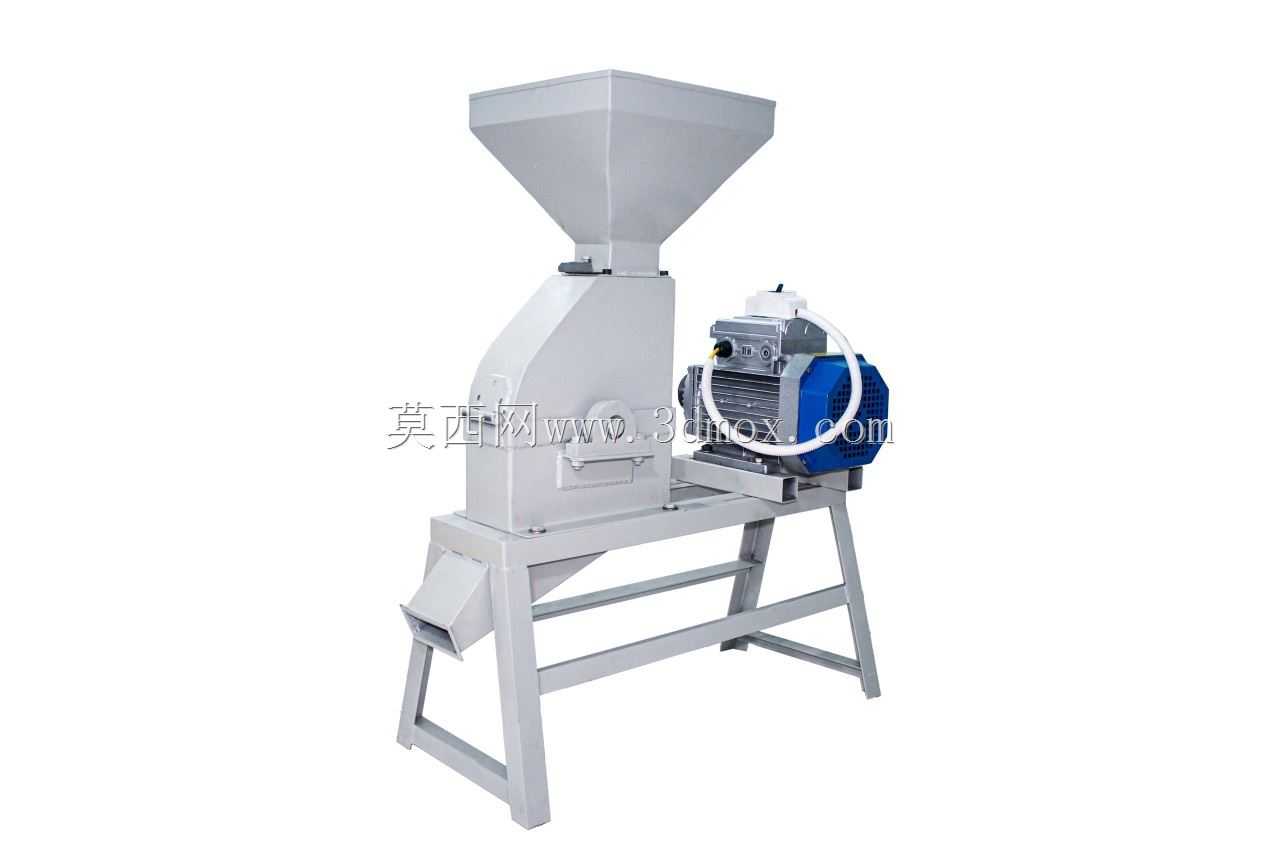

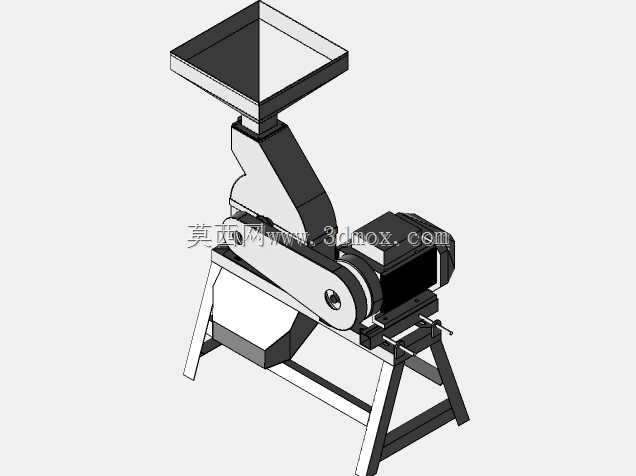

　　在中小型畜牧养殖场地的饲料加工工段，这类谷物研磨破碎设备是日常粮料处理的核心单元，区别于大型工业粉碎线的重载荷设计，该设备更适配散户、小型合作社的日加工量级，可覆盖玉米、大米、大麦、干薯类等多种干性谷物的细碎加工需求，加工后的颗粒粒径均匀度可满足畜禽饲喂的粒度要求，无需二次筛分即可直接拌料投喂，也可作为配合饲料加工前的原料预处理单元，衔接后续的混料、制粒工序。从结构设计逻辑来看，设备整体采用立式排布的布局思路，顶部设置大敞口的方锥形进料斗，斗壁倾斜角度经过物料安息角校核，干性谷物依靠自重即可顺畅滑入研磨腔，无需额外设置强制进料搅龙，既简化了传动结构，也降低了卡料、堵料的故障概率，进料斗与研磨腔体采用快拆式法兰连接，日常清理腔体残留、

　　更换易损件时无需拆解整机框架，单人即可完成维护操作。研磨腔体侧置动力单元，动力端与研磨转子采用直联传动结构，省去了皮带、链条等中间传动环节，传动效率损失控制在极低水平，同时也避免了传动部件外露带来的安全隐患，动力端外侧设置半包围式防护罩，既可以阻隔运行过程中的粉尘飘入电机散热槽，也能防止运维人员误触转动部件。设备底部采用方管焊接的一体式机架，四条支腿做了外扩式设计，支腿底部预留了地脚螺栓安装孔，安装时可直接固定在水泥地坪或者钢制操作平台上，整机运行时的振动幅度可控制在合理区间，无需额外做混凝土减震基础，适配场地条件有限的小型加工点。出料口设置在研磨腔体的侧下方，朝向斜向出料，可直接对接集料袋或者下方的输送料槽，

　　出料导板做了圆弧过渡处理，加工后的颗粒不会在导板处积料残留。从安装边界尺寸来看，设备整体占地长度约1.2米，宽度约0.6米，整机高度约1.4米，进料斗顶端距离地面高度约1.3米，人工倒料时无需借助登高梯，单人站在地面即可完成上料操作，设备后侧预留150mm的散热与维护空间即可满足安装要求，无需预留过大的操作通道。在功能特性上，该设备的研磨间隙可通过腔体侧部的调节旋钮进行微调，可根据饲喂畜禽的品类调整出料颗粒的粗细，比如饲喂雏禽时可将间隙调小获得更细的粉料，饲喂成畜时可将间隙调大获得带一定粗糙度的碎粒，适配不同养殖阶段的饲料粒度需求。腔体内部的研磨锤片采用对称式排布，转子做了动平衡校正，运行时的噪音水平控制在工业厂区允许的范围内，

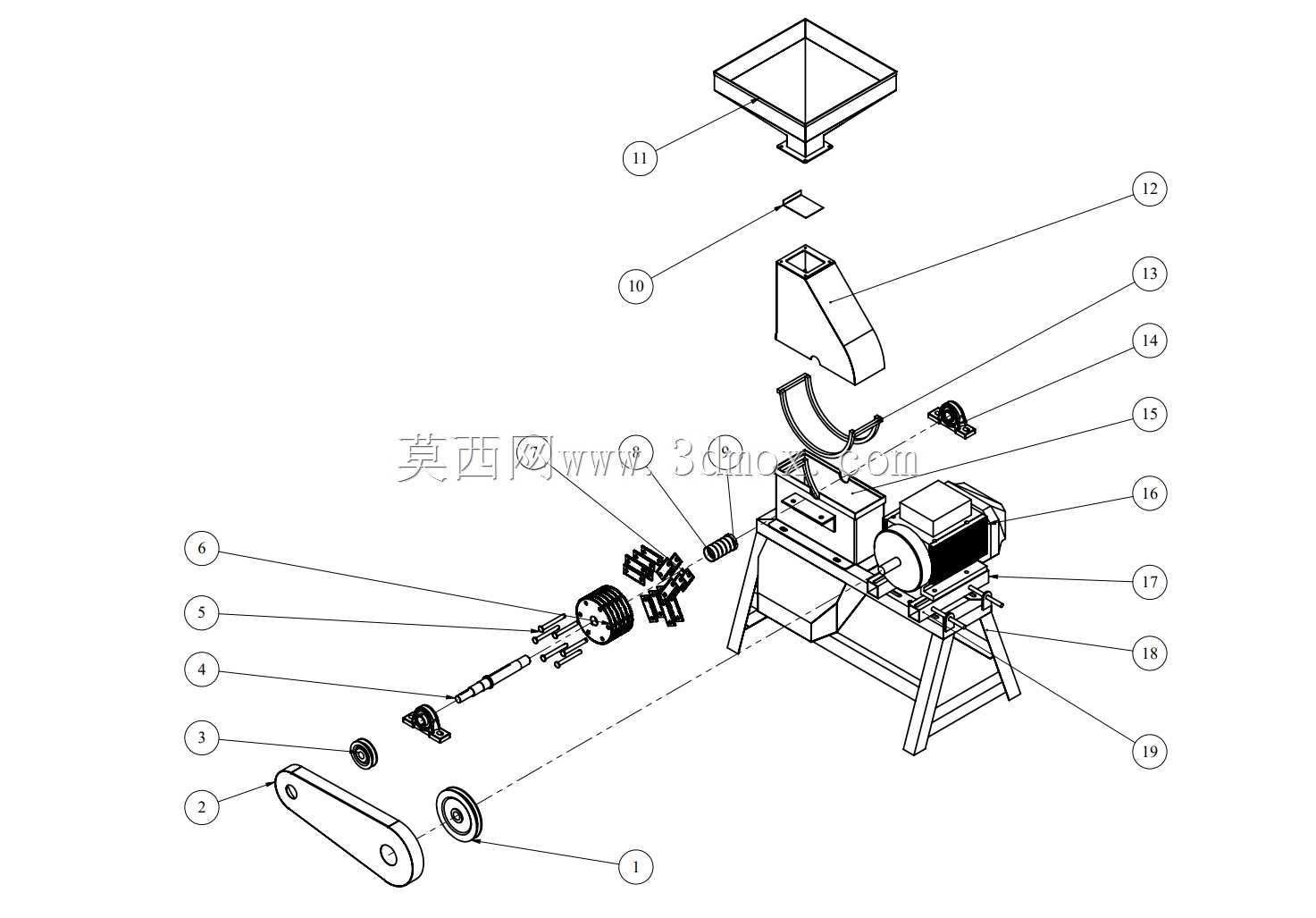

　　不会对周边养殖区域造成过度的噪音应激。设备的所有与物料接触的部位均采用光滑的金属板面设计，无卫生死角，日常清理时只需用压缩空气吹扫或者干布擦拭即可，不会出现物料残留霉变的问题，符合饲料加工的卫生要求。在实际选型适配时，该设备可匹配单台1.5-2.2kW的四级动力单元，小时加工量可覆盖200-500kg的干性谷物，完全满足日加工量1吨以内的小型养殖点、饲料加工点的使用需求，设备整体结构简单，易损件仅为锤片与筛网，配件通用性强，无需定制特殊备件，后期运维成本极低。建模过程中对所有的焊接连接处、螺栓紧固位都做了等比例还原，机架的方管规格、板材厚度都按照实际加工的常用参数设置，可直接作为同类设备改型设计、结构优化的参考基础，也可用于饲料加工工段的设备布局仿真，验证场地排布的合理性。
