畜牧养殖用麸皮饲料压制成型设备结构

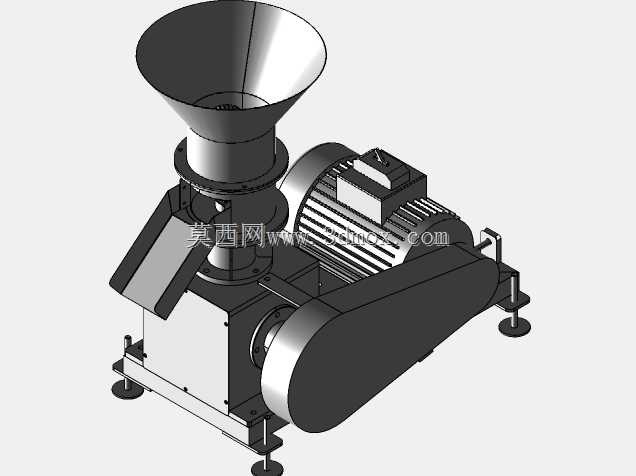

　　这款麸皮压片设备的三维结构，核心面向中小型畜牧养殖场、村级饲料加工点的自用饲料生产场景，区别于大型饲料厂的规模化成套产线，它的设计定位就是单台独立完成麸皮类原料的压制成型工序，不需要搭配复杂的前置预处理线，对场地配套要求极低。从实际使用场景来看，很多散养户或者小型合作社收储的麸皮原料，本身是面粉加工的副产物，松散容重小，直接投喂不仅抛洒浪费严重，还容易因为粉料飞扬造成畜禽呼吸道问题，压制成密实颗粒后，不仅方便存储转运，投喂时的损耗能降低四成以上，还能根据养殖需求在原料里混合少量营养添加剂，压制成型后不会出现分层离析的情况。

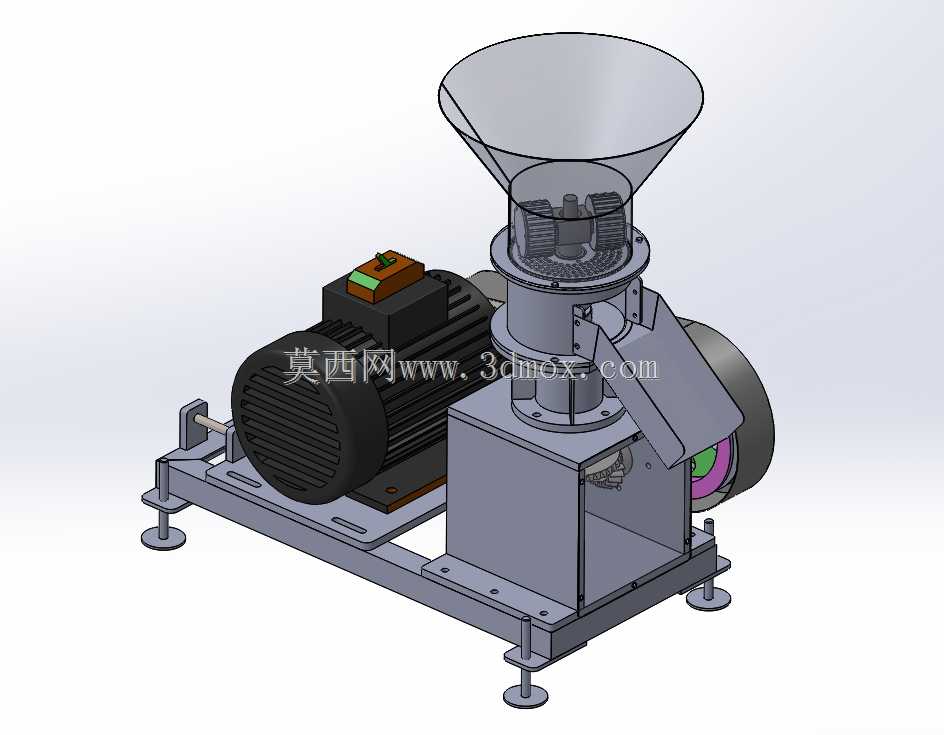

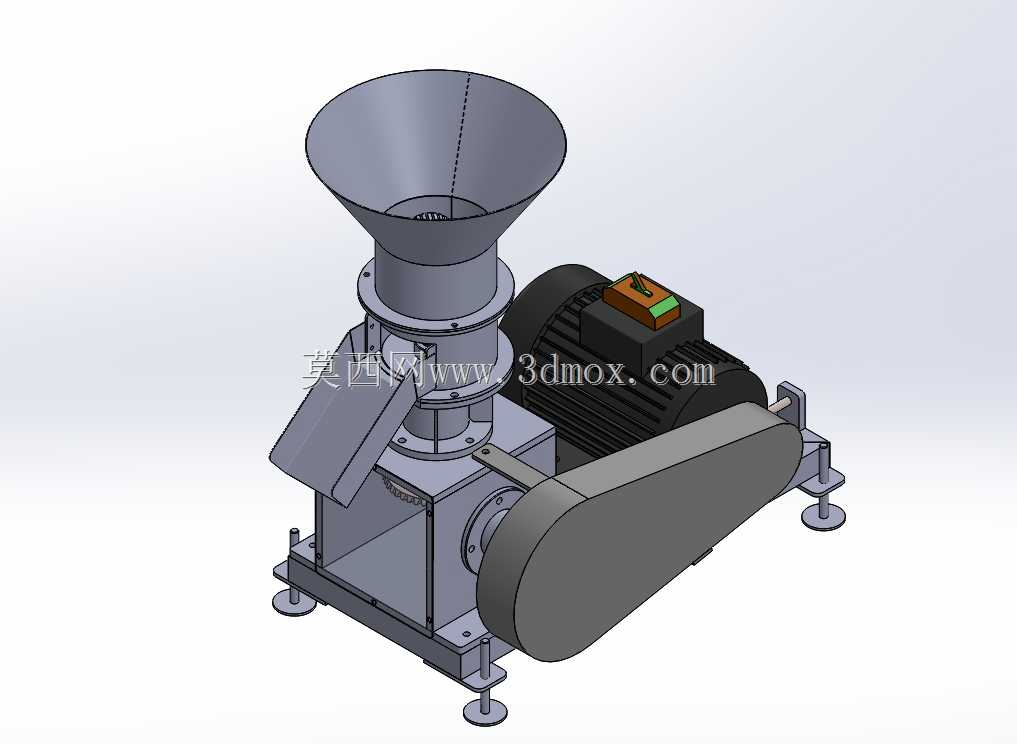

　　设备的功能布局完全围绕连续压制作业设计，顶部的锥斗进料结构做了大倾角设计，锥面角度超过物料安息角，麸皮这类带轻微纤维性的物料靠自重就能顺利滑入压制腔，不需要额外加装拨料机构，减少了故障点。压制腔内部采用平模压辊结构，压辊和模盘的间隙在建模时预留了0.3到0.8毫米的调整空间，实际使用时可以根据原料含水率、成品颗粒的密实度需求微调间隙，避免因为原料湿度变化出现闷车或者成型率低的问题。动力端采用卧式电机直连减速机构的布局，电机安装座在机架上预留了长条形调节孔，方便更换三角带时调整张紧度，电机上方的控制盒做了凸起的防水檐设计，适配养殖车间多粉尘、偶尔有冲洗水溅落的使用环境。

　　从设计思路上，整个机架采用型钢焊接框架结构，所有承力位置都做了三角加强筋，四个支撑脚设计成可调节的地脚结构，调节行程有50毫米，安装时不需要提前做高精度的混凝土地坪，哪怕是硬化的平整水泥地面，通过调整四个地脚就能让设备保持水平，避免压辊偏磨。出料槽的倾斜角度做了42度设计，压制完成的颗粒靠自重就能滑出，不会在出料口堆积卡料，出料槽的末端做了外翻边，方便用户直接接收纳袋或者衔接小型输送机构。设备的侧面预留了检修口，平时用螺栓固定盖板密封，需要清理模盘堵塞、检查压辊磨损时，不需要拆解整个上半部分结构，拆开盖板就能完成维护作业，大幅降低日常维护的工作量。

　　安装边界方面，设备整体的长宽尺寸控制在1200毫米乘以600毫米以内，整机高度不超过1100毫米，不需要预留过高的上部进料空间，普通的养殖厂房层高完全满足安装要求，进料口距离地面的高度在950毫米左右，操作人员站在地面就能完成添料作业，不需要搭建操作平台。设备的转动部件全部做了防护罩设计，皮带传动位置、外露的旋转轮缘都有封闭式护罩，避免生产过程中人员误碰或者粉尘、碎料进入传动部位，符合饲料加工设备的基本安全设计要求。在建模过程中，所有的配合面都按照实际加工公差做了预留，压辊和模盘的配合、轴承位的尺寸、机架的安装孔位都完全符合实际加工的工艺要求，不是仅做外观示意的结构，不管是用来做设备选型参考，还是拆解结构做二次优化设计，都能直接对应实际生产的加工需求。另外，设备的整体重量控制在合理区间，不需要大型吊装设备，三到四个成年操作人员就能完成移位和安装，非常适合小型加工点灵活布置的需求，甚至可以根据加工点的位置变化随时转移设备，不需要做固定的基础预埋。
