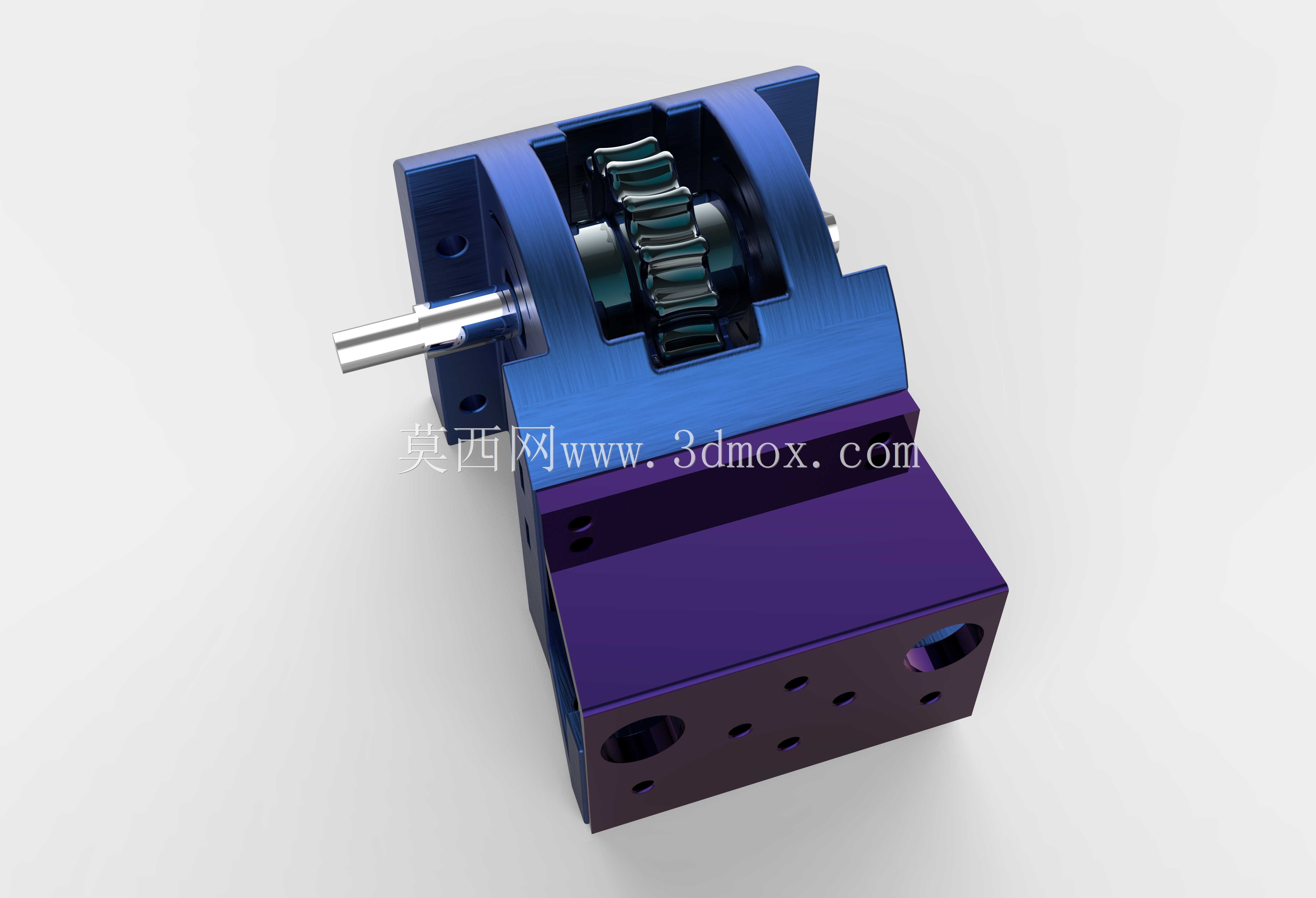

15比1传动比蜗轮齿轮减速箱体结构

　　在轻工输送、小型自动化工位转台、食品包装线的低速大扭矩驱动场景里，蜗轮蜗杆减速结构始终是小空间内实现高传动比减速的首选方案，这套15:1传动比的蜗轮齿轮箱，正是针对安装空间局促、输入输出轴垂直交错的驱动场景设计的动力传递单元。从实际安装适配角度看，这类蜗轮齿轮箱的输入轴端直接对接驱动电机输出轴，不需要额外加装联轴器转接，箱体上预留的电机安装止口与螺栓孔位，匹配常规小功率驱动电机的安装法兰尺寸，能直接将电机嵌装在箱体侧端，大幅缩减整套驱动单元的轴向占用空间，在桌面型自动化设备、小型物料提升机构、精密转盘驱动这类安装边界受限的场景里，这种集成式安装结构能省去大量安装支架的设计与加工工作。

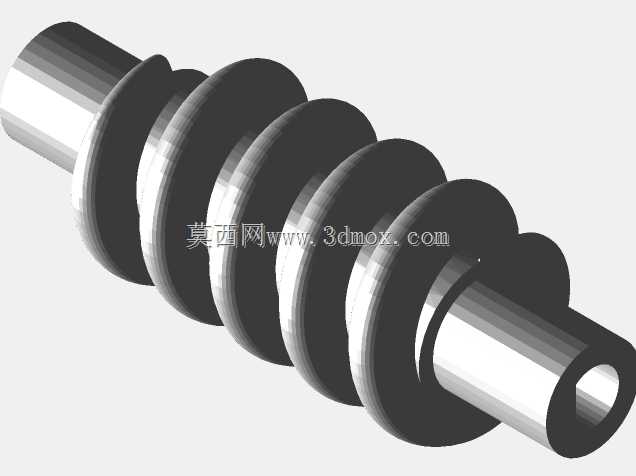

　　从传动结构设计逻辑来看，这套结构采用单级蜗轮蜗杆啮合实现15:1的固定传动比，蜗杆部分直接与电机输出轴联动，蜗轮端集成15齿的啮合齿形，和蜗杆齿面形成连续交错啮合，动力从电机输入后，经过一次啮合就完成减速与扭矩放大，相比多级圆柱齿轮减速结构，单级蜗轮传动的零件数量更少，装配累积误差更容易控制，同时蜗轮蜗杆啮合自带的反向自锁特性，在垂直提升类负载场景下能避免负载断电后出现溜车下滑的问题，不需要额外加装制动抱闸机构就能满足基础的安全防护要求。

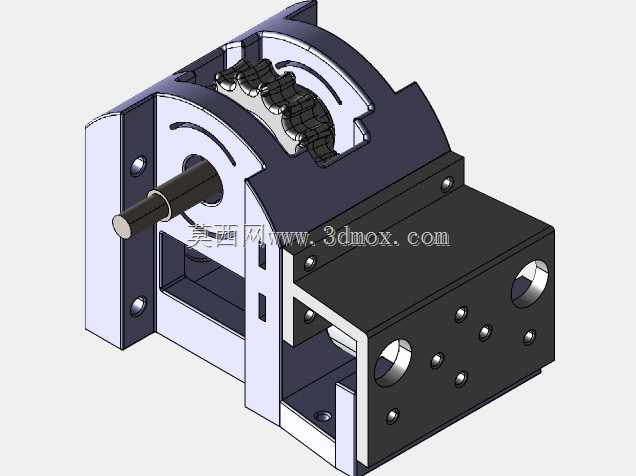

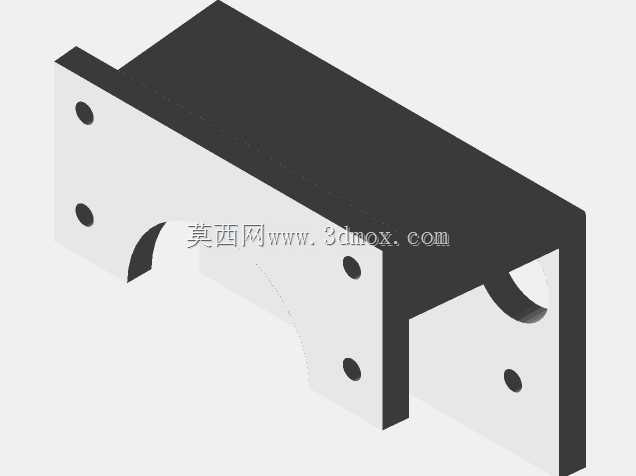

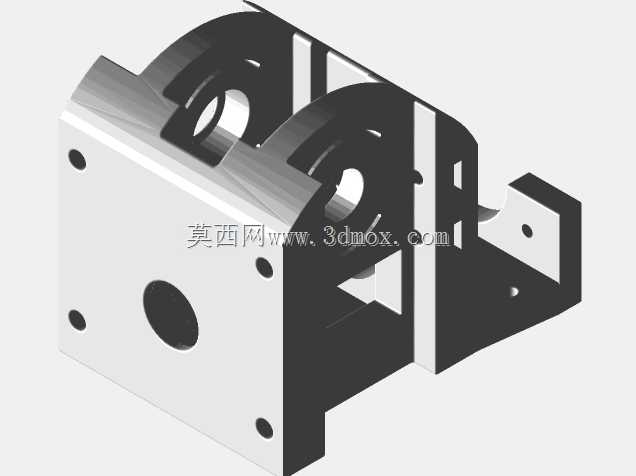

　　箱体的外形结构采用方正的封闭式壳体设计，壳体壁厚根据内部齿轮啮合的受力点做了差异化加厚，在蜗轮轴、蜗杆轴的轴承安装位设置了加强筋结构，避免轴承长期承受径向载荷时出现壳体变形，导致齿轮啮合间隙偏移、齿面磨损加剧的问题。箱体的安装基面设置在底部，预留的四个安装沉孔位置避开了内部齿轮的回转空间，安装时螺栓不会与内部回转零件发生干涉，同时安装基面的平面度公差控制在合理范围内，能保证箱体安装后输入输出轴的同轴度、平行度符合装配要求，不会出现轴系偏载导致的轴承过早失效。

　　在齿形参数匹配上，这套结构的蜗轮齿形采用与蜗杆参数完全适配的渐开线齿面，啮合侧隙控制在合理范围内，既保证正反向传动时不会出现过大的回程间隙，满足小型精密工位的定位精度要求，又能避免侧隙过小导致齿面润滑不足、运转卡滞的问题。蜗轮与输出轴的连接采用平键周向固定加轴肩轴向定位的结构，能稳定传递放大后的输出扭矩，不会出现大负载下蜗轮与轴相对打滑的情况。箱体内部预留的储油腔空间刚好能覆盖蜗轮齿面的下部啮合区域，运转时蜗轮转动带起的润滑油能持续润滑啮合齿面与两端轴承，不需要额外加装复杂的强制润滑回路，日常维护只需要定期更换箱体内的润滑脂即可，维护成本极低。

　　从实际工况适配角度看，这种小传动比的蜗轮齿轮箱适合输入转速不超过3000rpm的常规驱动场景，输出端的额定扭矩能覆盖小型输送线、工位转台、小型卷帘机构、物料分拣摆杆这类常见轻载工业场景的动力需求，箱体的密封结构采用端盖加密封圈的设计，能避免润滑脂泄漏，同时阻挡外部粉尘、碎屑进入箱体内部，在普通车间环境下不需要额外加装防护外罩就能稳定运行。在三维建模过程中，这套结构的所有配合尺寸都按照实际装配公差做了参数化关联，齿形部分按照标准啮合参数做了精确建模，能直接用于后续的工程图导出、装配干涉检查、运动仿真验证，也可以作为同类型减速箱设计的参考基础，调整传动比、安装尺寸就能快速适配不同的驱动场景需求。
