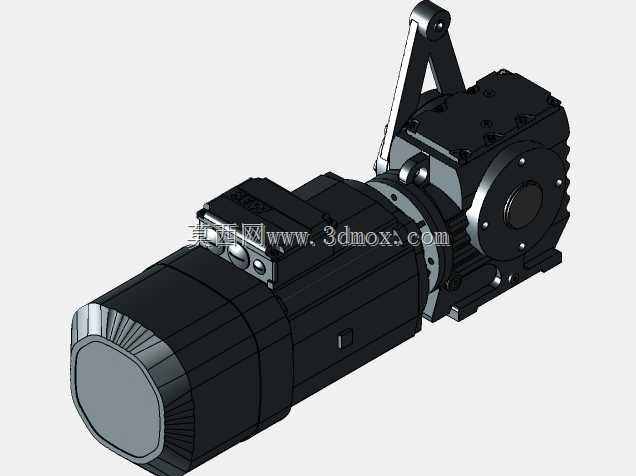

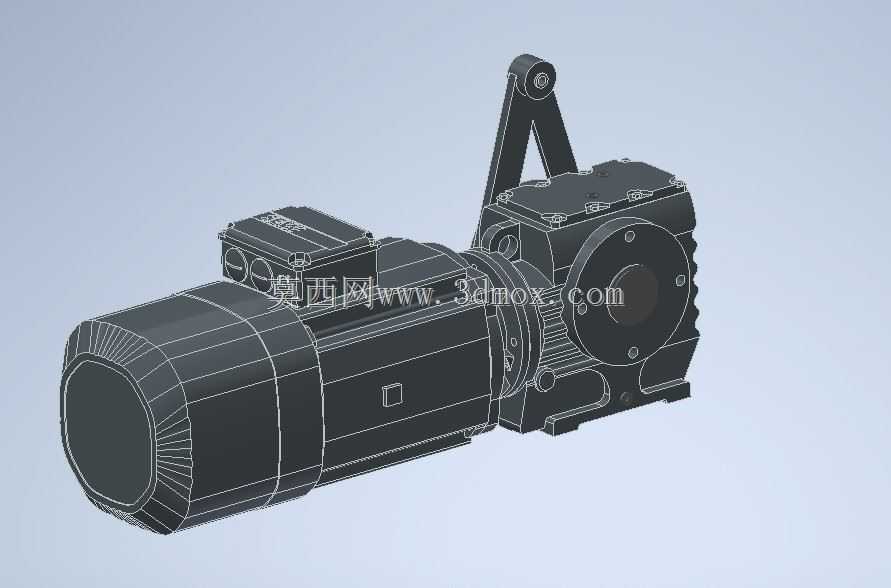

SA67系列斜齿轮蜗轮蜗杆减速电机结构

　　这款SA67系列斜齿轮蜗轮蜗杆组合式传动单元，是工业传动场景里应用极广的低速大扭矩输出部件，常被配套在输送线、自动化包装工位、小型起重辅机、食品加工搅拌设备这类需要恒定低转速、高输出扭矩的工况中。从结构布局来看，动力输入端为集成式三相异步驱动单元，电机外壳采用轴向散热筋结构，沿电机筒身圆周均匀分布的直散热筋，能在设备连续运行时通过自然对流或强制风冷带走绕组产生的热量，避免长期高温运行导致的绝缘老化问题，电机端盖处预留的接线盒采用密封式结构，可适配多数车间多粉尘、少量溅水的常规工业环境，接线盒的安装方位可根据现场布线需求调整朝向，减少现场走线的弯折半径。传动端采用斜齿轮加蜗轮蜗杆的两级传动结构，

　　第一级斜齿轮传动承担高速端的减速与扭矩初步放大，斜齿轮的螺旋角经过匹配设计，能在保证传动强度的前提下降低高速运转时的齿轮啮合噪音，相比直齿轮传动，重合度更高，单齿承受的载荷更小，适合电机端高转速输入的工况；第二级蜗轮蜗杆传动承担大减速比的扭矩输出，蜗杆与蜗轮的啮合具备反向自锁特性，在部分需要防止负载倒转的垂直输送、倾角提升场景中，可省去额外的逆止器部件，简化整机的传动链结构。从安装边界来看，该传动单元的输出端为空心轴法兰安装结构，法兰端面的定位止口与安装孔位按照通用工业安装标准设计，可直接与被驱动设备的输入轴对接，无需额外加工过渡连接套，侧面预留的扭力臂安装位，可在设备安装时固定反扭矩支点，避免设备启动、

　　制动时的反作用力导致整机移位。输入端电机与减速箱体的连接采用一体化法兰定位，同轴度公差控制在0.02mm以内，能避免不同轴导致的轴承额外载荷，延长输入侧轴承的使用寿命。箱体采用整体式铸铁铸造结构，箱体内部的齿轮腔、蜗轮腔为连通式油浴润滑结构，注油孔与放油孔的位置分别设置在箱体的上部与下部侧方，日常维护时无需拆解设备即可完成润滑油的更换，箱体上预留的油位观察孔，可直观查看内部润滑油的液位高度，避免缺油导致的齿轮干磨损坏。在实际选型适配时，这类减速单元可根据现场的负载转速需求，搭配不同极数的驱动电机，也可加装变频模块实现输出转速的无级调节，适配不同生产节拍下的转速匹配需求；输出轴的空心轴孔径可根据被驱动设备的轴径做适配加工，

　　键槽尺寸按照国标平键标准设计，扭矩传递过程中不会出现键连接的应力集中问题。设备顶部预留的吊环安装位，可在设备进场安装时直接穿入吊环螺栓完成吊装，无需额外制作吊装工装，单台设备的重量控制在常规车间手动液压搬运车可承载的范围内，小型工位安装时无需动用大型起重设备。从结构细节来看，所有轴伸位置都采用双唇口骨架油封密封，能避免内部润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，油封的安装槽设计有拆卸工艺缺口，后期更换油封时无需拆解箱体即可完成操作，降低维护的工时成本。蜗轮部分采用锡青铜材质离心铸造，齿面经过精加工后啮合接触面积占比超过70%，能保证长期满负载运行下的齿面磨损量控制在合理范围内，蜗杆部分采用合金钢渗碳淬火处理，齿面硬度达到HRC58-62，与铜质蜗轮配对时具备优秀的耐磨特性，可保证设备在额定负载下的长期运行寿命。斜齿轮部分同样采用合金钢渗碳淬火工艺，磨齿加工后的齿轮精度达到6级，高速运转时的传动平稳性优秀，不会出现明显的啮合冲击与振动，可适配对传动平稳性有要求的精加工工位、检测输送工位等场景。
