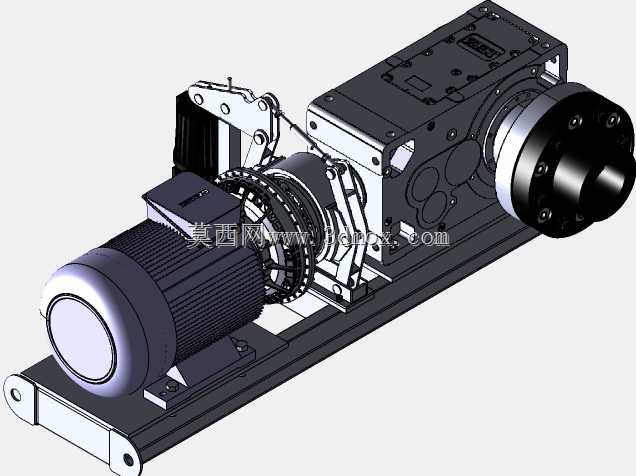

电机蜗轮组合式动力传动总成结构

　　这套传动总成的核心逻辑是把电机的高转速低扭矩输出，通过蜗轮啮合副完成大速比减速，同时匹配输出端的法兰连接结构，适配各类需要低速大扭矩输出的工业设备端。从实际落地场景看，这类结构常出现在输送线驱动端、小型工装变位机、包装设备的主驱动工位，也可配套在自动化专机的回转工位上，替代传统多级齿轮减速的冗长结构，在有限安装空间内完成动力匹配。

　　设计层面首先考虑的是安装基准的统一性，整套总成共用一体式铣削加工的底架，底架上预留的安装孔位同时适配电机固定、蜗轮箱体定位、输出端轴承座支撑三个核心安装点，避免分体式安装带来的同轴度累积误差。电机输出轴与蜗轮输入侧的连接采用抱紧式联轴器结构，取消了传统键连接的间隙，在正反转切换频繁的工位上能有效减少回程冲击，延长啮合副的使用寿命。蜗轮副的润滑腔在箱体设计时做了一体化密封结构，侧面预留的油位观察窗能直接判断润滑脂填充量，日常维护时不需要拆解箱体就能完成润滑脂补充，适配工厂车间的常态化运维需求。

　　从安装边界来看，整套总成的轴向长度控制在常规同功率减速电机的1.2倍范围内，径向尺寸因为蜗轮结构的特性，比同轴式行星减速结构略大，但输出端的法兰连接盘采用标准止口设计，能直接对接市面上通用的链轮、带轮、回转工作台连接法兰，不需要额外做转接法兰加工。底架的安装孔采用长圆孔设计，安装时可以微调电机与蜗轮箱的轴向位置，方便张紧配套的传动带或者链条，也能抵消部分加工带来的孔位误差。输出轴端采用双圆锥滚子轴承支撑，能同时承受径向载荷与一定的轴向载荷，在驱动倾斜式输送线或者带轴向力的工装工位时，不需要额外增加支撑轴承座，减少整机的零件数量。

　　结构细节上，蜗轮箱外侧预留的检修口可以直接观察蜗轮蜗杆的啮合磨损情况，不需要完全拆解箱体就能判断啮合间隙，当长期使用出现磨损后，可以通过调整端盖的垫片厚度来补偿啮合间隙，延长整套总成的使用寿命。电机尾部的散热筋方向顺着总成安装后的气流方向设计，当设备配套冷却风扇或者车间内有横向气流时，能顺着散热筋带走电机运行产生的热量，避免长时间高负载运行下的电机过热问题。整套结构的布线位置在箱体侧面预留了走线槽固定位，电机的动力线、传感器线可以沿着底架侧面的走线槽排布，避免传动部件运转时剐蹭线缆，也让整套总成的外观更规整，适配自动化设备的布线规范。

　　在选型适配时，这套结构的输出扭矩覆盖范围能满足多数中小型自动化设备的驱动需求，蜗轮副的自锁特性还能在垂直输送类工位上起到断电防坠的辅助作用，不需要额外加装制动器就能满足部分工位的安全要求，当然在重载垂直工位还是需要配套独立安全制动器，但常规水平输送、回转工位上，这个自锁特性已经能减少额外的零件配置。整套结构的重心落在底架的中心位置，安装时不需要额外做配重平衡，吊装转运时直接勾住底架上预留的吊装孔就能完成转运，不会出现重心偏移侧翻的问题。
