无功能玩具吉普车基础结构原型设计

　　在玩具产品的前期研发流程中，这类无功能承载的基础结构原型，是整个产品从概念草图落地到可量产实物的核心过渡载体，主要应用于玩具开发的方案评审、外观手板打样验证、结构干涉排查环节，区别于带动力、遥控模块的功能样件，这类原型优先还原产品的整体比例与装配边界，不预留电子元器件、传动机构的安装空间，能够帮助设计团队在开模前快速确认整体造型的视觉协调性，避免后续模具修改产生的额外成本。

　　从实际用途来看，该原型可直接用于3D打印光敏树脂手板制作，供外观设计团队核对车身线条的弧度、轮拱与轮胎的间隙比例、前后保险杠的突出量是否符合最初的设计定义，也可作为包装设计环节的尺寸参考，确定吸塑内托的型腔尺寸与外盒的最小容纳边界，同时在面向渠道商的前期方案展示中，这类带渲染效果的结构原型能够直观传递产品的整体造型风格，比平面草图更具说服力。

　　在功能特性层面，该原型完全剥离了玩具车的行驶、转向、声光等附加功能，所有结构均为实体化的基础框架，车身壳体、轮组、底盘等部件之间仅保留基础的装配定位关系，没有设置卡扣、螺丝柱等用于量产装配的连接结构，也没有为传动轴、齿轮组、电池仓等功能部件预留安装空腔，整体结构简单，建模过程中不需要考虑运动机构的行程干涉、电子元件的散热空间、装配公差的预留等复杂问题，能够大幅缩短前期方案的建模周期，快速输出可用于评审的三维文件。

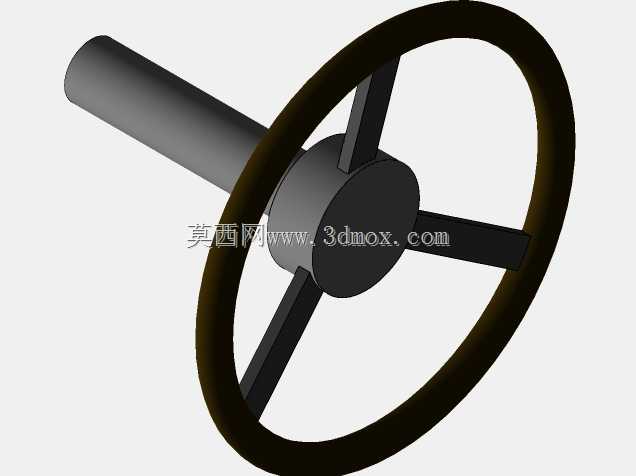

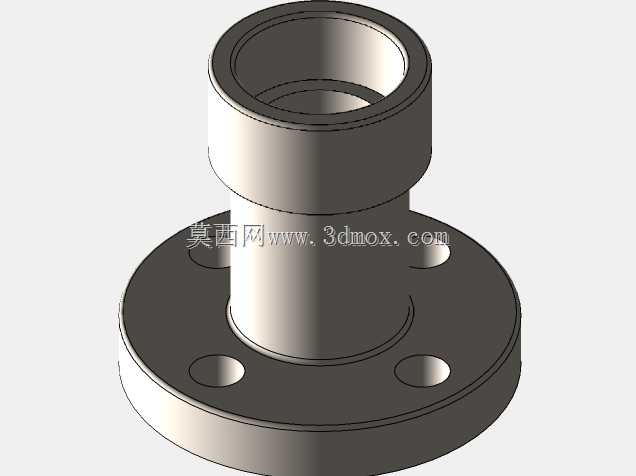

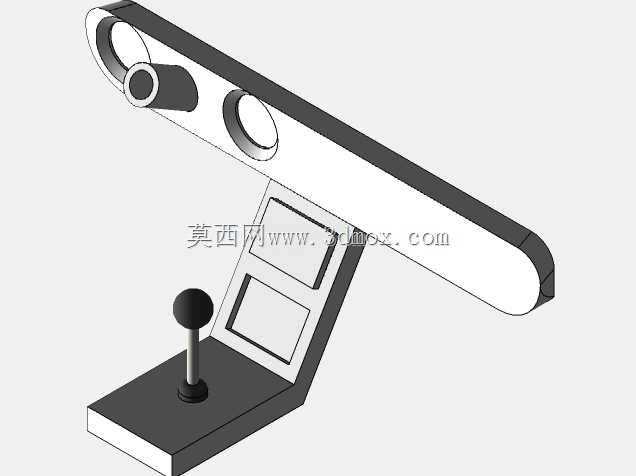

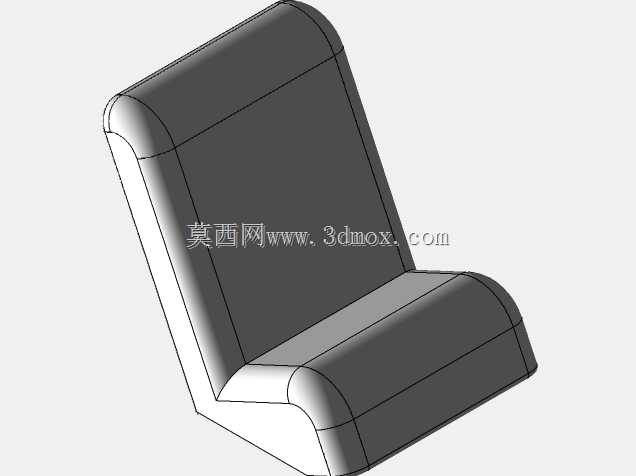

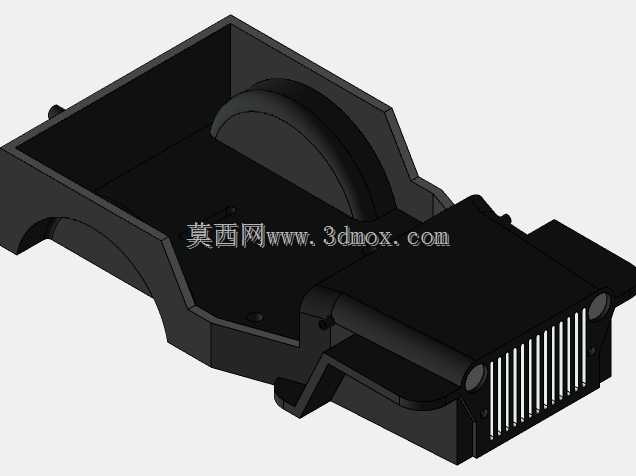

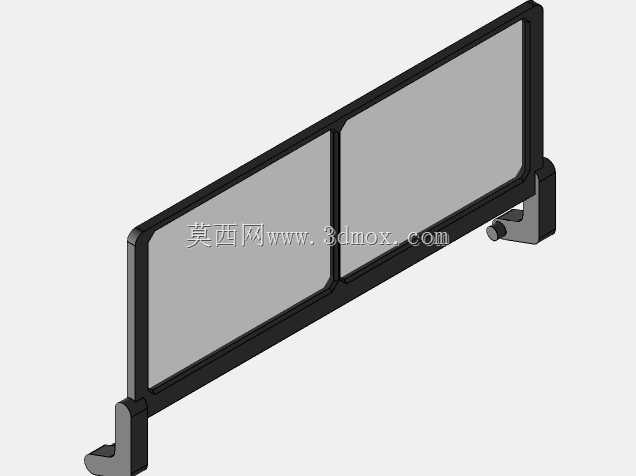

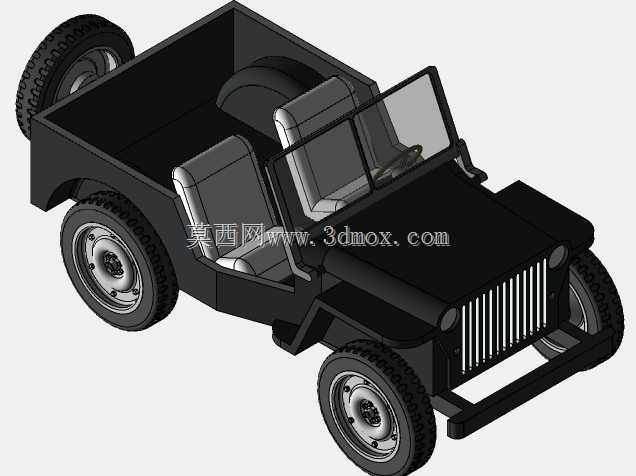

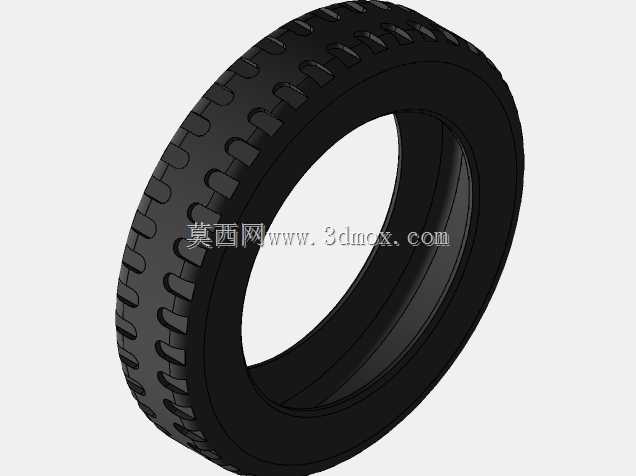

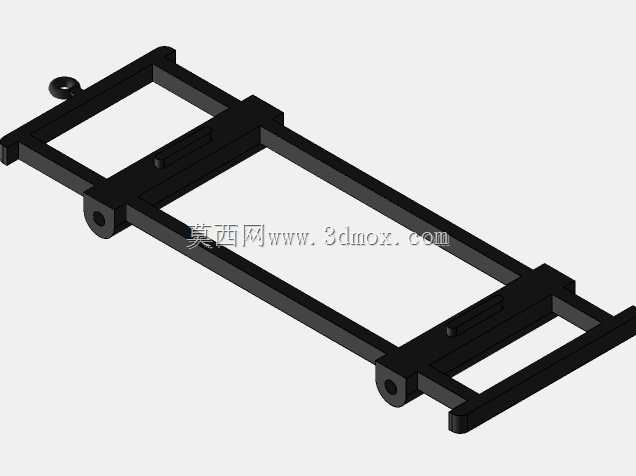

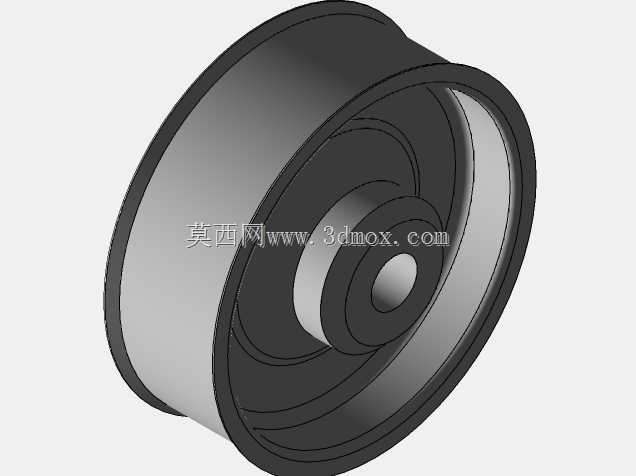

　　设计思路上，该原型优先遵循经典吉普车的硬派造型比例，车身整体采用方正的轮廓线条，轮拱位置做了突出的造型处理，还原越野车型的视觉特征，轮组部分简化了轮胎的胎纹细节与轮毂的复杂结构，仅保留圆形轮胎与轮毂的基础形态，底盘部分做了平整化处理，没有设置悬挂、传动等结构的凸起，保证原型在放置时的平稳性，车身各部件的分块完全按照后续量产时的外壳分模逻辑设置，比如前挡风玻璃区域、车门区域、引擎盖区域都做了独立的面区分，方便后续在功能样件阶段直接在该原型基础上细化结构，不需要重新调整整体造型。

　　外形尺寸与安装边界方面，该原型按照常规1:32比例的玩具车尺寸设定，整体长度控制在120mm左右，宽度控制在55mm左右，高度控制在50mm左右，轮距设定为45mm，轴距设定为70mm，轮胎直径设定为20mm，所有突出部件比如前后保险杠、侧面脚踏的外边缘都控制在整体长宽高的边界范围内，没有额外的外凸结构，在后续制作手板或者开模时，不需要额外预留突出部件的避让空间，底盘的最低离地间隙设定为8mm，保证原型放置在平面上时不会出现底盘剐蹭平面的问题，轮拱与轮胎之间预留了2mm的均匀间隙，避免后续手板制作时因为打印公差出现轮胎与轮拱剐蹭的情况，车身壳体的壁厚统一设定为2mm，符合常规塑料玩具的壳体壁厚要求，后续如果需要在该原型基础上增加功能结构，只需要在实体结构上切除对应的安装空腔即可，不需要调整整体的外部尺寸边界。

　　在实际的建模工作中，这类基础结构原型的建模逻辑需要优先保证整体曲面的光顺性，车身侧面的腰线、轮拱的过渡曲面都要做到曲率连续，避免渲染时出现明显的折痕，同时所有的分模线位置都要设置在产品的视觉非核心区域，比如车身侧面的下边缘、引擎盖的侧边缘位置，保证后续量产时的外观完整性，轮组与底盘的连接位置采用同轴心的定位基准，后续如果需要增加转动功能，直接在轴心位置添加轴孔结构即可，不需要重新调整轮组的位置，对于渲染环节来说，该原型的所有面都做了实体化封闭处理，没有破面、重叠面的问题，能够直接导入渲染软件赋予材质，不需要额外的几何修复工作，大幅提升方案展示的效率。
