方程式赛车转向机构三维结构设计

项目分类:汽车类 发布时间:2023-07-31 ID:703226
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计
  • 方程式赛车转向机构三维结构设计

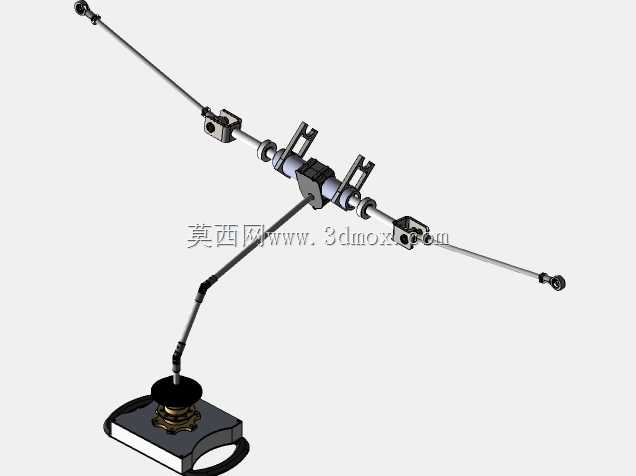

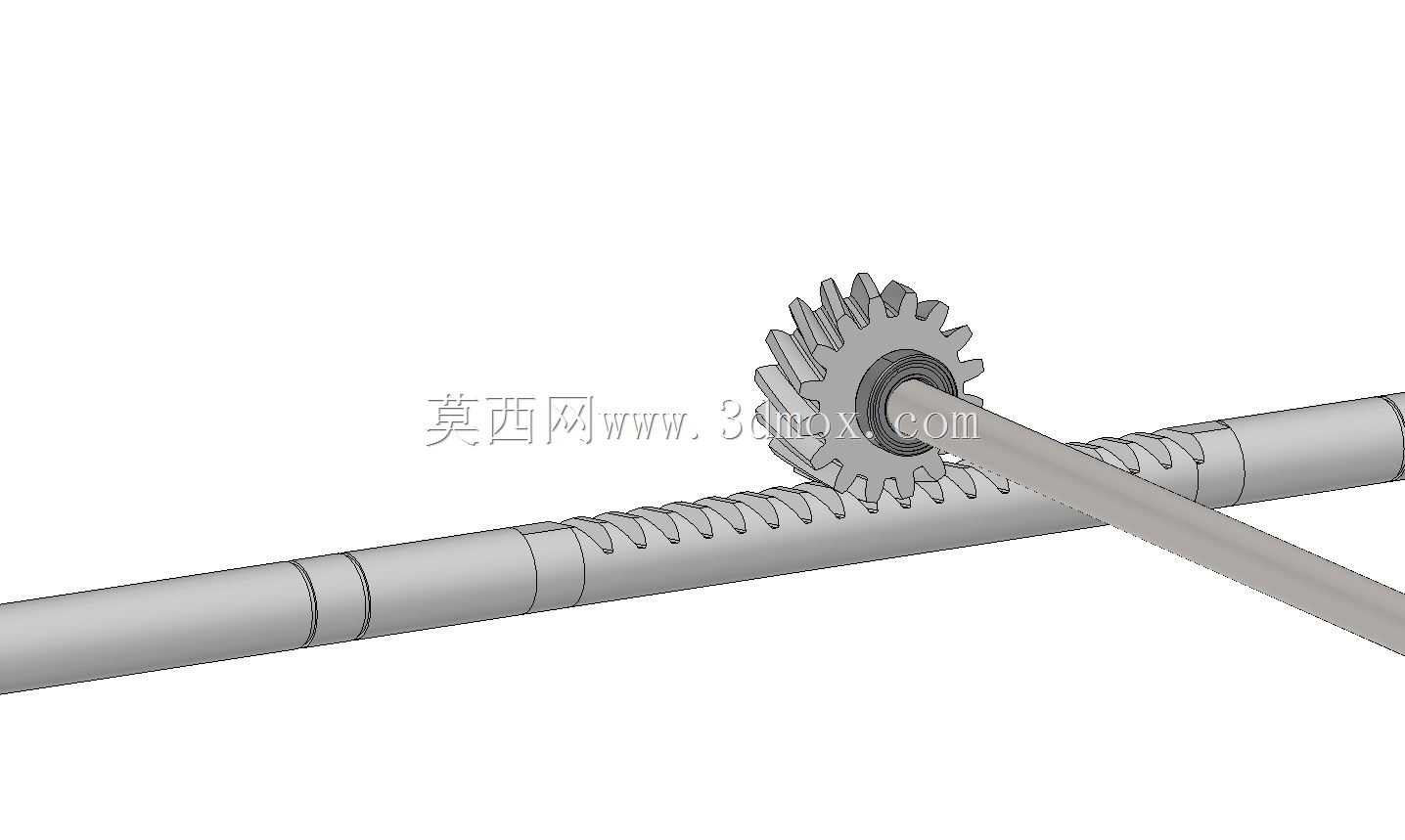

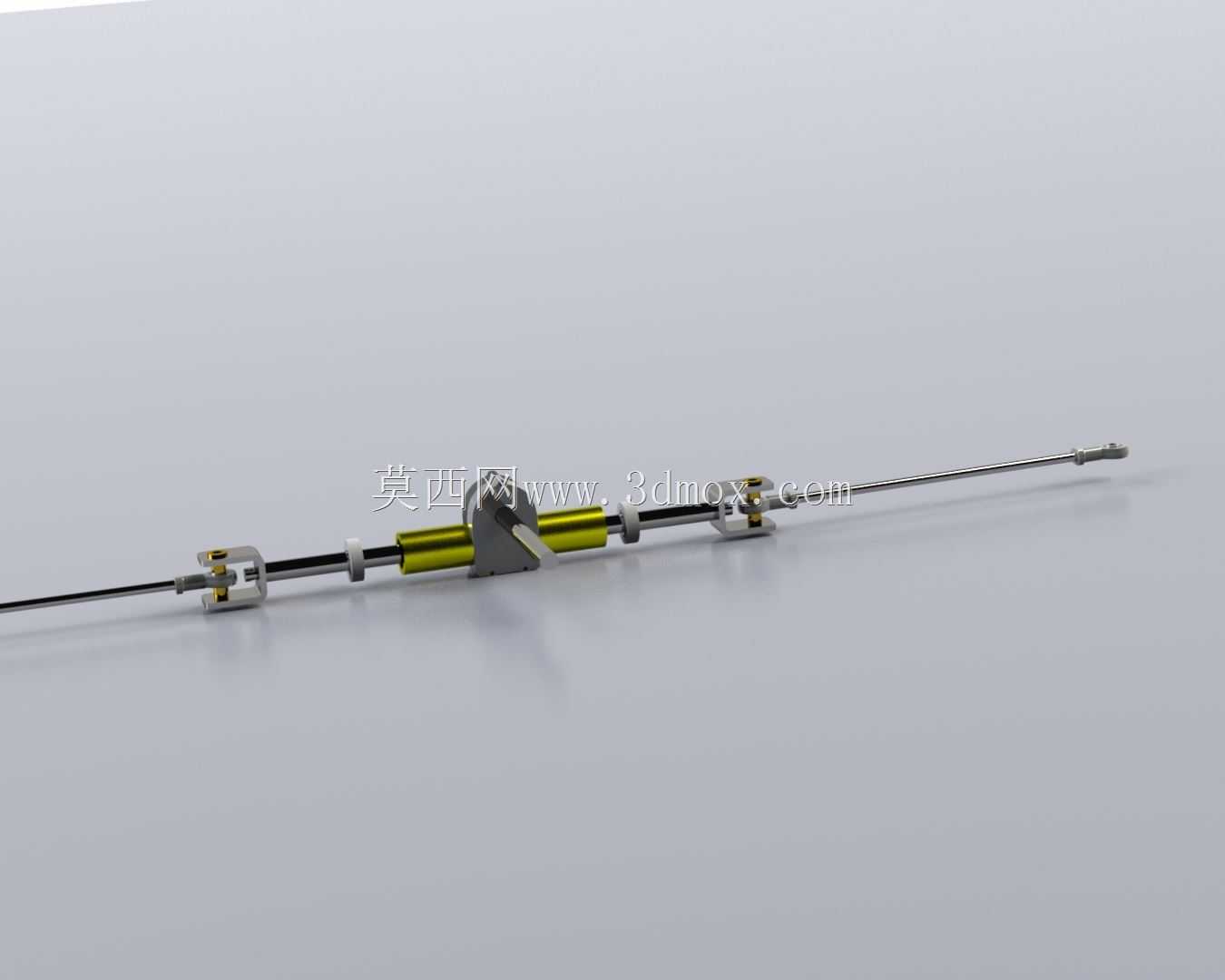

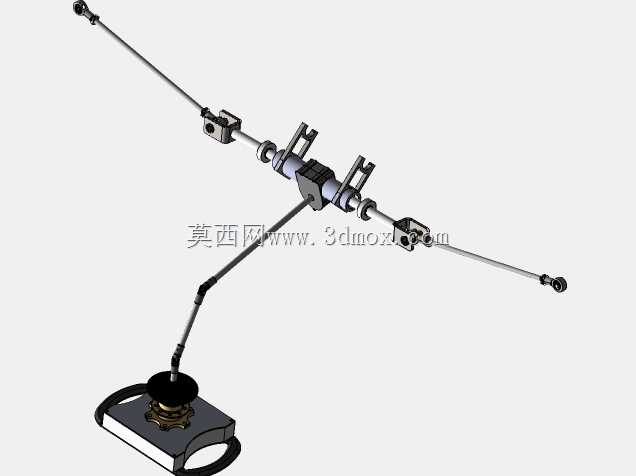

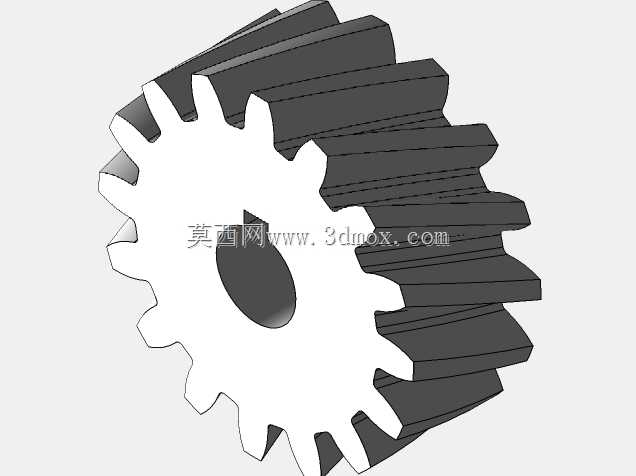

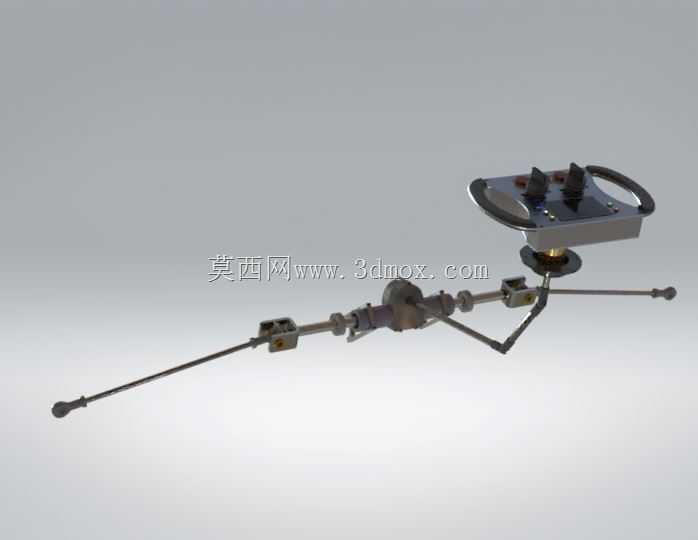

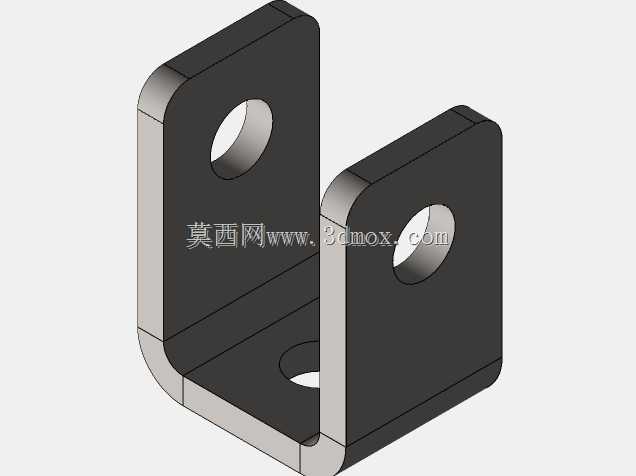

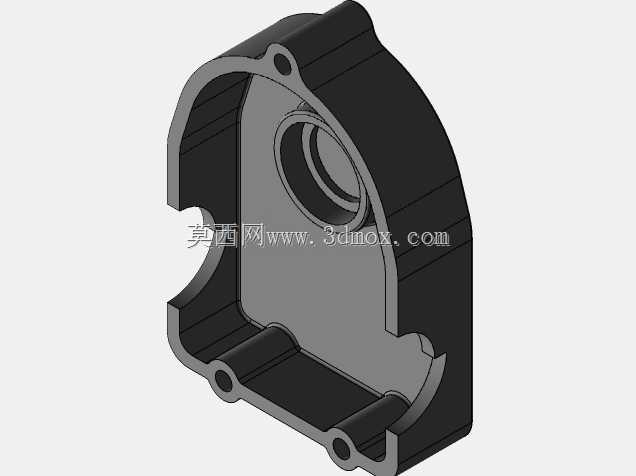

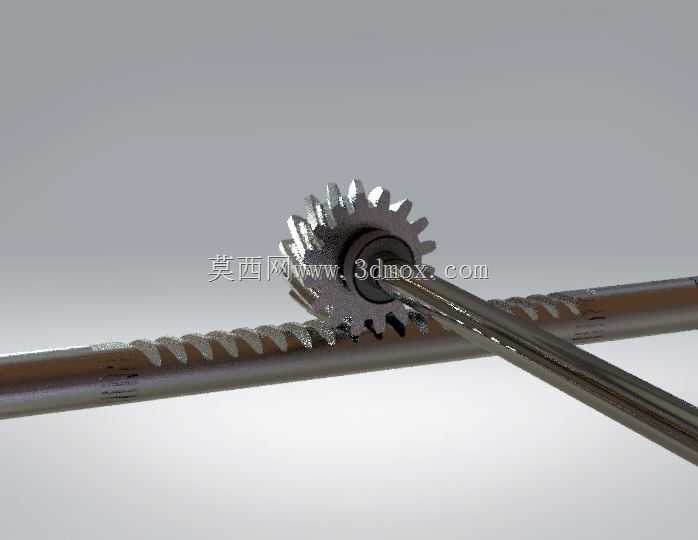

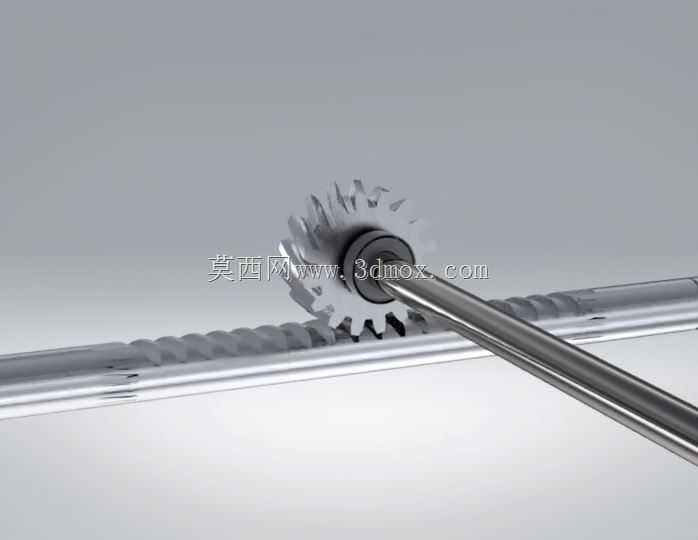

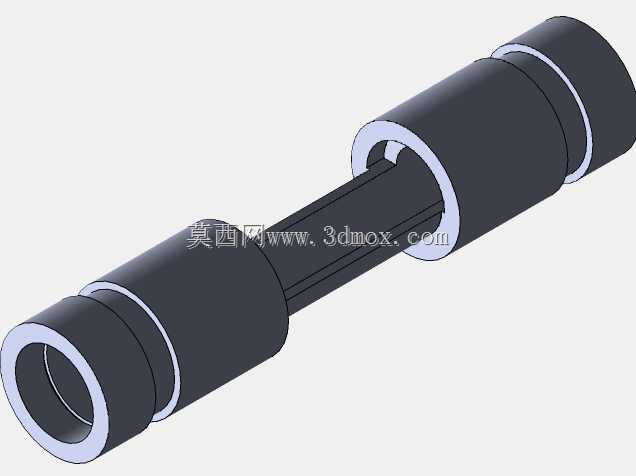

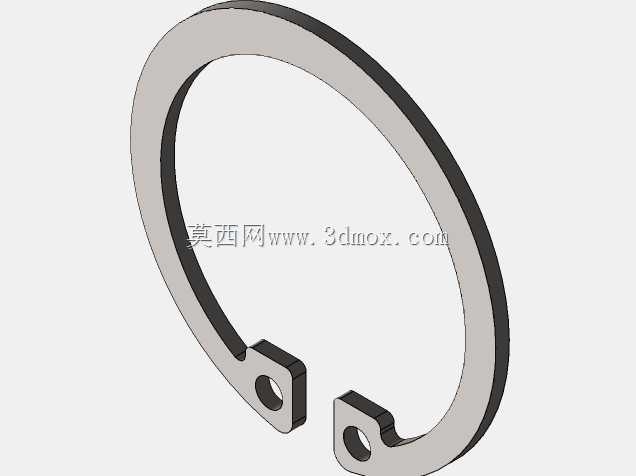

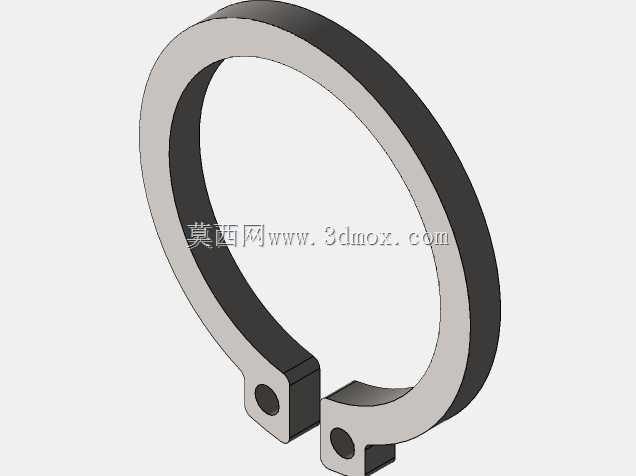

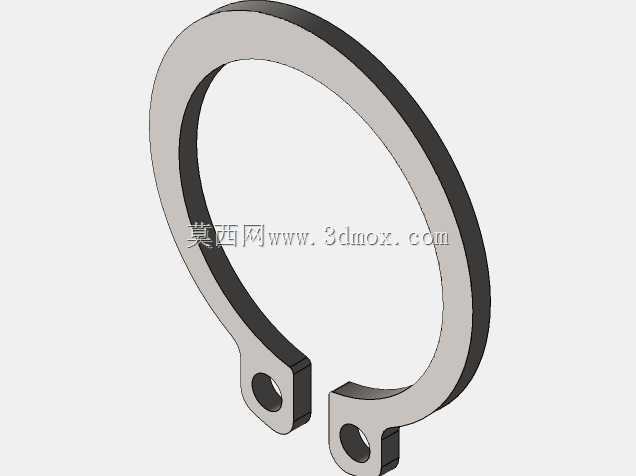

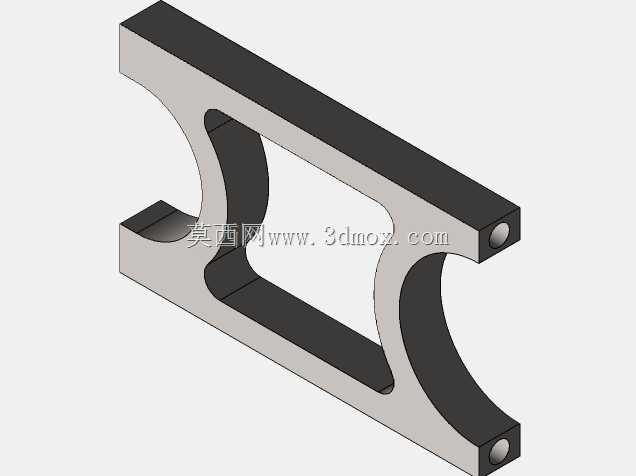

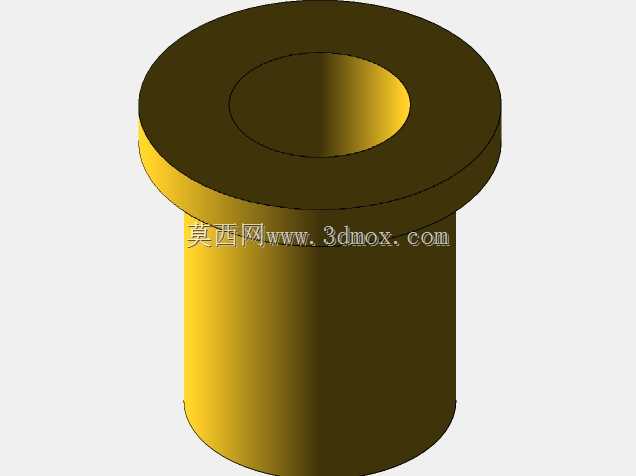

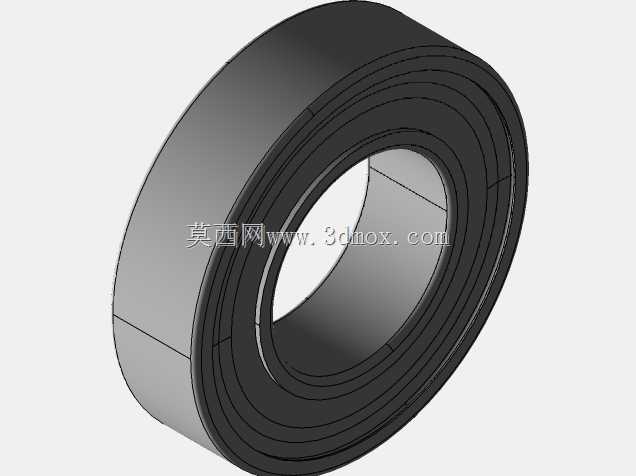

  这套转向机构针对学生方程式赛事的竞速场景开发,核心作用是将驾驶员施加在方向盘上的转动输入,精准转化为前轮的偏转动作,直接决定赛车在弯道中的走线精度、转向响应速度以及高速行驶时的方向稳定性,是赛车底盘系统中直接影响操控表现的核心部件。从结构布局来看,整套机构采用齿轮齿条式转向核心,相比循环球式结构,齿轮齿条的传动间隙更小、转向响应延迟更低,更适配方程式赛车对转向灵敏度的严苛要求,转向器本体固定在车架前舱的中部安装位,安装面预留了三个螺栓固定孔,可直接与车架前环下方的焊接支架对接,安装时需保证转向器输入轴与方向盘转向柱的同轴度误差控制在0.5度以内,避免转动过程中出现卡滞或附加力矩。转向操纵端采用小直径赛车专用方向盘,

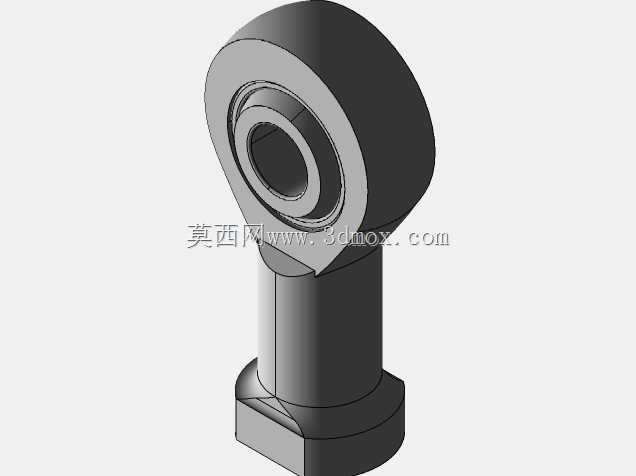

  盘体下方集成了功能按键安装位,可根据赛事需求布置启动、雨刷、动力模式切换等控制按键,方向盘与转向柱之间采用快拆结构连接,满足赛事规则中关于驾驶员快速进出座舱的要求,转向柱采用分段式设计,中间设置万向节结构,可适配不同车手的坐姿调整需求,同时能在碰撞发生时实现溃缩吸能,降低对驾驶员胸部的冲击风险。转向传动部分采用左右对称的分段式拉杆结构,每侧拉杆分为内拉杆与外拉杆两段,中间通过螺纹调节结构连接,可通过旋转拉杆调整前轮前束参数,适配不同赛道的调校需求,外拉杆端部采用球铰结构与转向节摇臂连接,球铰的摆角范围预留了足够余量,可保证前轮在最大转向角以及悬架上下跳动过程中,不会出现传动干涉,同时能缓冲路面传递的小幅振动,避免转向机构出现松旷。

  整套机构的安装边界充分考虑了方程式赛车前舱的紧凑布局,转向器的横向安装宽度控制在420mm以内,不会与两侧的悬架摇臂、制动管路产生空间干涉,转向柱的倾斜角度可在28度至36度之间调整,适配不同身高车手的驾驶坐姿,方向盘的前后调节行程为80mm,可满足不同臂长的操作需求。在功能特性上,这套转向系统的传动比设定为12:1,即方向盘转动12度对应前轮偏转1度,这个传动比平衡了高速行驶的方向稳定性与低速弯道的转向灵活性,既不会因为传动比过小导致高速行驶时方向过于敏感难以控制,也不会因为传动比过大导致弯道中需要大幅打方向影响操作效率。转向器内部设置了预紧调整结构,可通过调整压块的预紧力消除齿轮齿条的啮合间隙,避免长期使用后出现转向虚位,

  齿条的行程设置为左右各75mm,对应前轮最大转向角为内侧28度、外侧24度,满足方程式赛车在狭窄赛道的转弯半径要求。设计过程中充分考虑了赛事中的受力工况,转向拉杆采用高强度合金钢材料,杆部做了等强度设计,在满足抗拉、抗扭强度要求的前提下尽可能降低重量,转向节摇臂的连接点位置经过运动学仿真优化,保证转向过程中左右轮的偏转角度符合阿克曼几何特性,减少弯道行驶时的轮胎侧滑磨损,提升轮胎的抓地利用率。整套机构的所有运动部件都预留了润滑脂加注通道,日常维护时可直接通过注油嘴加注润滑脂,无需拆解结构,降低赛事期间的维护工作量,各连接部位的紧固件都采用防松设计,避免高速行驶过程中因为振动出现紧固件松脱的风险。
