机床配套金属集料转运料斗装置

　　这套集料转运装置主要面向机械加工车间的切屑、边角料与工序废料归集场景，常见布置在数控车床、加工中心、锯切工位或者冲压下料点附近。加工过程中产生的钢屑、铝屑、料头和小型废件可直接落入上方敞口箱体，待物料积累到一定高度后，再由叉车插入底部支架叉槽完成整体转移，避免人工频繁清扫地面和多次搬运料桶。

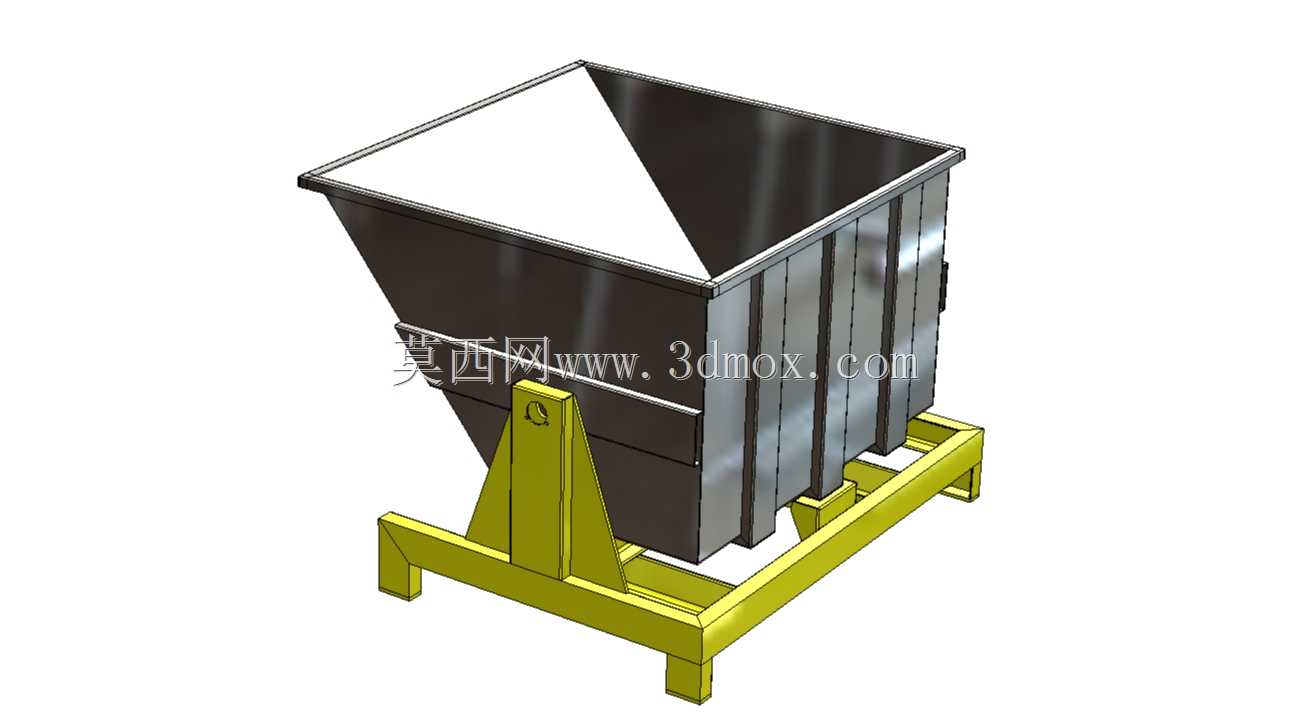

　　箱体部分采用上宽下窄的斗形结构，上口形成较大的接料范围，能够适应设备排屑口、人工倾倒以及输送带落料等不同来料方式；下部逐渐收窄，使废料在重力作用下向底部集中，减少物料挂壁和架空。侧壁通过竖向加强折边提升薄板刚性，在承受金属切屑冲击、堆料挤压以及转运振动时，不易出现明显鼓胀或变形。顶部四周设置边框，既增强开口轮廓强度，也可作为后续加装盖板、挡帘或限位附件的基础。

　　底部承托支架采用焊接框架形式，两根纵向主梁与叉取方向对应，前端开口便于叉车货叉进入，后部设置限位和支撑结构，防止料斗在搬运过程中前后窜动。支架上部通过斜撑与箱体连接，将料斗载荷传递到框架和叉齿接触区域；支腿高度预留了叉车作业空间，同时保证静置时箱体稳定落地。支架上的铰接吊点结构可为翻转倒料提供支点，配合叉车或专用倾倒机构，可将收集后的废料集中卸入废料区、压块设备或回收容器。

　　从结构布置看，料斗本体与支架分开建模，有利于分别控制板厚、焊缝位置和加强筋分布。箱体钣金件在三维设计中需要重点核对折弯边线、拼焊间隙以及加强筋与外壁的连接关系；支架则需关注型材截面、横梁跨度、叉车内净宽和离地高度。外形边界以上部接料口为最大平面尺寸，底部支架宽度略小于箱体投影，便于在设备通道和工位之间周转。安装时不需要固定地脚，通常直接放置在排屑机出料端或机床侧后方，位置可根据物流路线调整；若用于自动化产线，可在周边增加接近开关、料位检测或限位挡块，实现满料提示与定点停靠。

　　该结构兼顾了接料、暂存、转运和倾倒四个环节，适合小批量多品种车间作为移动式废料收集单元使用，也可在模型基础上改型为不同容积、不同叉取方向或带排屑螺杆接口的专用料斗。
