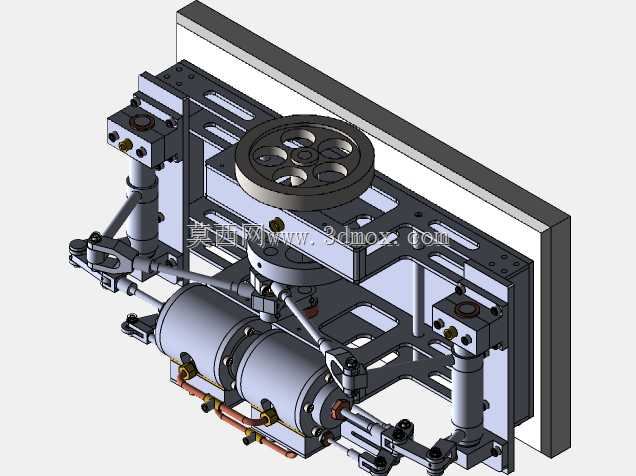

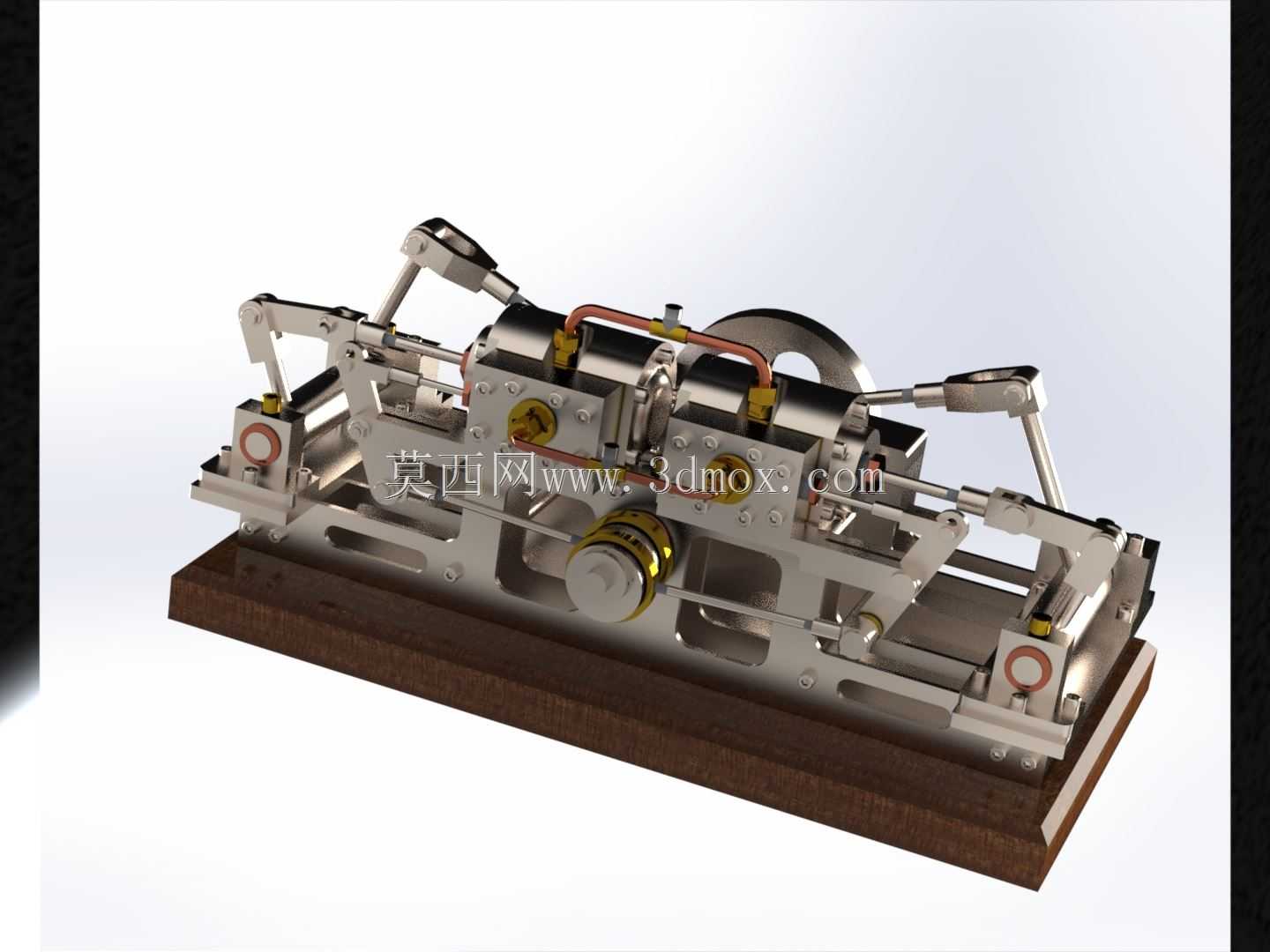

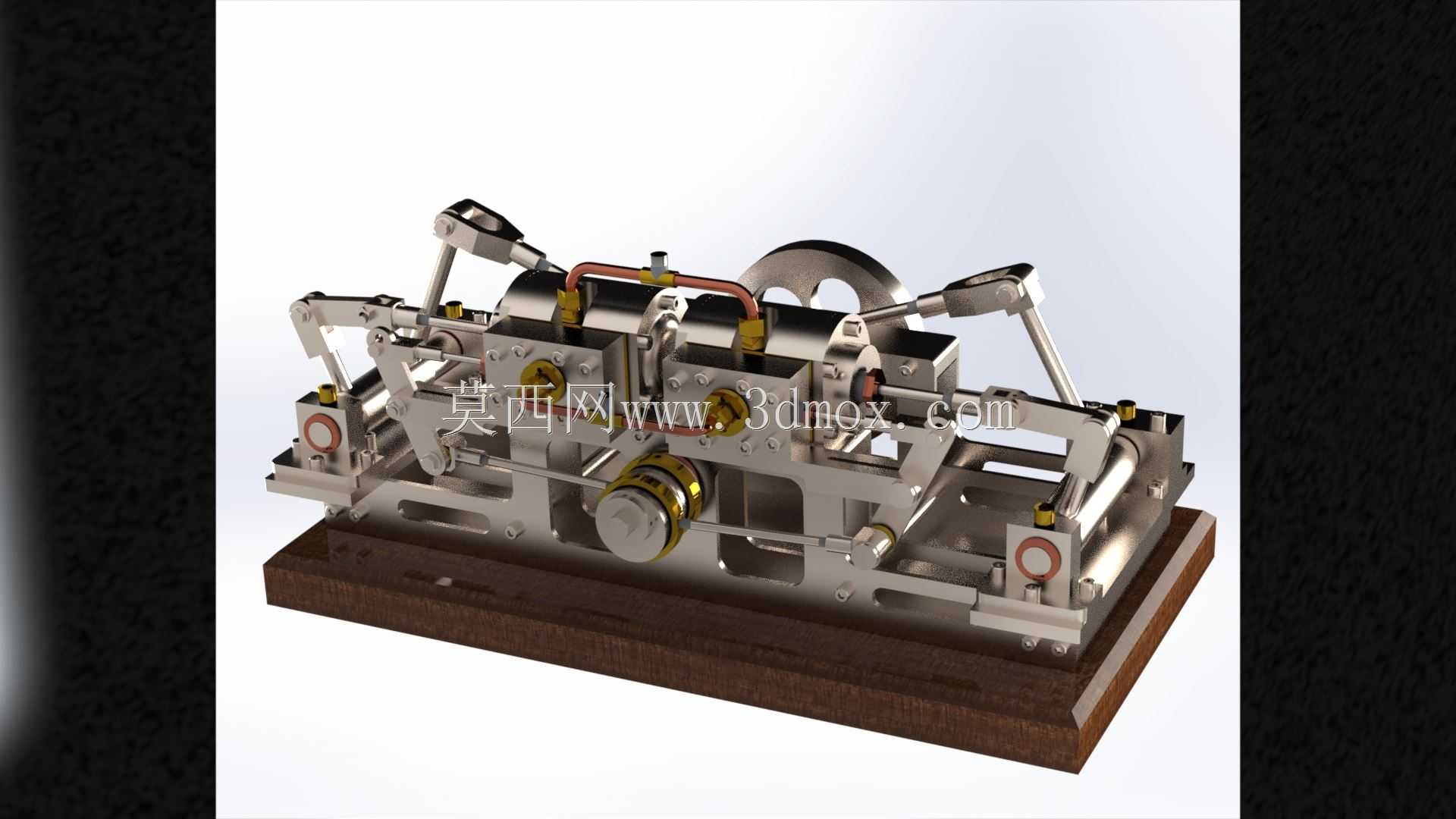

卧式双活塞往复式蒸汽动力机组

　　这套双活塞汽缸蒸汽动力结构，核心面向小型蒸汽动力演示、复古动力装置复刻、教学实训教具开发等场景，在民用小型动力展示、工业科普展项搭建、老式动力设备原理验证领域有明确的应用价值。区别于单缸蒸汽机的动力输出间断性问题，双活塞对称布局的结构能够让曲轴在整周旋转过程中始终获得至少一个活塞的推力输入，大幅降低动力输出的脉动幅度，减少飞轮所需的配重冗余，让整套设备运行时的振动控制在更低水平。

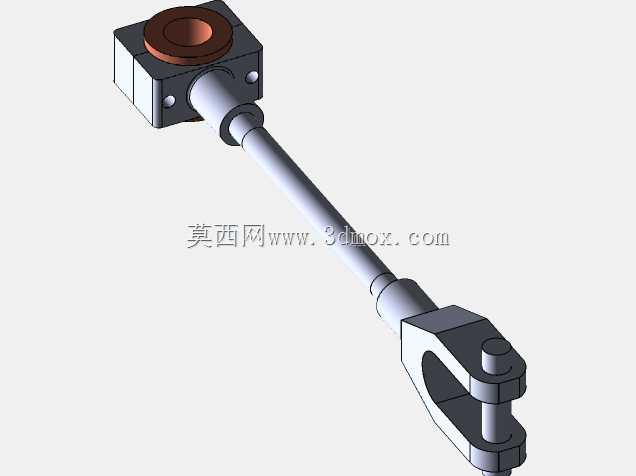

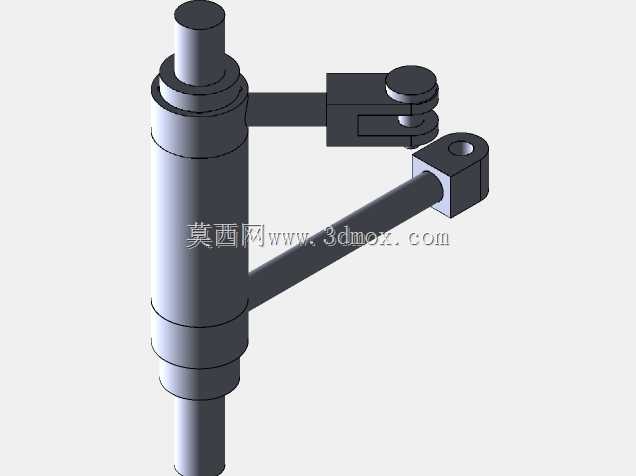

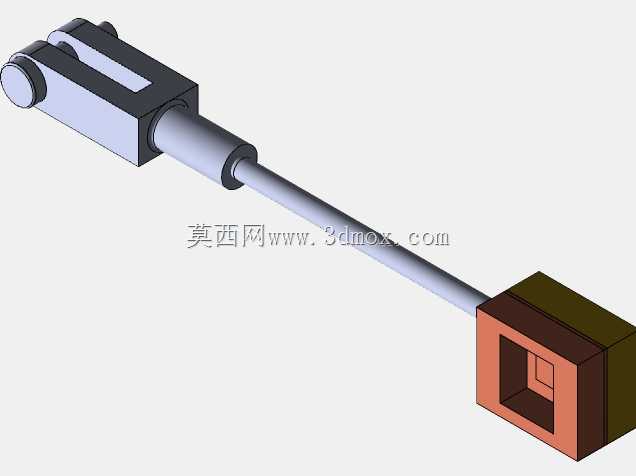

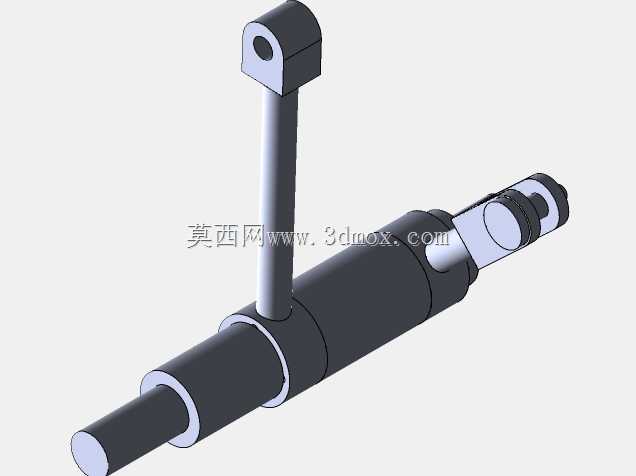

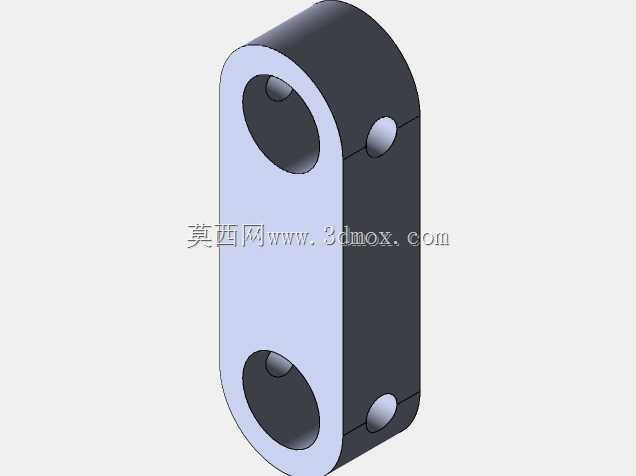

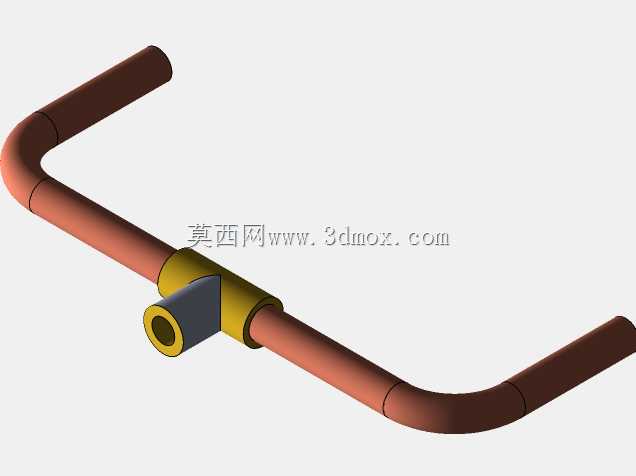

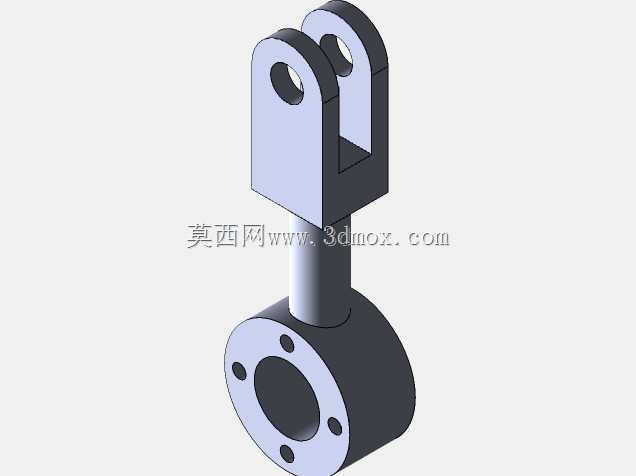

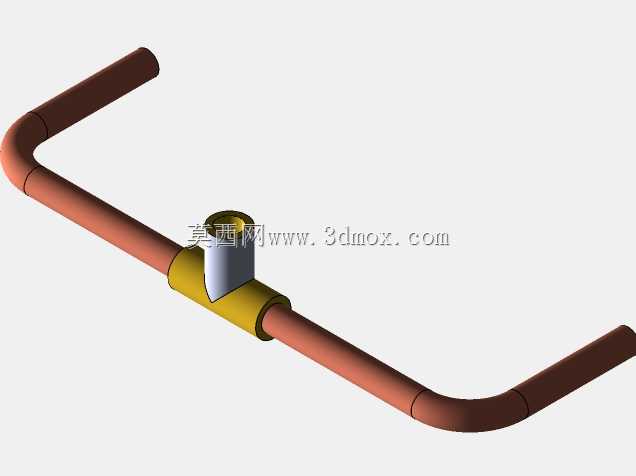

　　从实际功能逻辑来看，蒸汽通过分配管路同步接入两个汽缸的进汽腔室，通过滑阀配气机构精准控制两个活塞的进排汽时序，让两个活塞的往复运动保持固定相位差，通过十字头结构将活塞的直线往复运动转化为连杆的摆动，最终共同驱动曲轴输出旋转扭矩。整套结构的配气滑阀与曲轴通过联动齿轮组实现硬连接，配气相位完全随曲轴转速同步调整，不需要额外的控制单元介入，纯机械结构即可完成全工况的配气逻辑，可靠性远高于加装电控配气的同类结构。

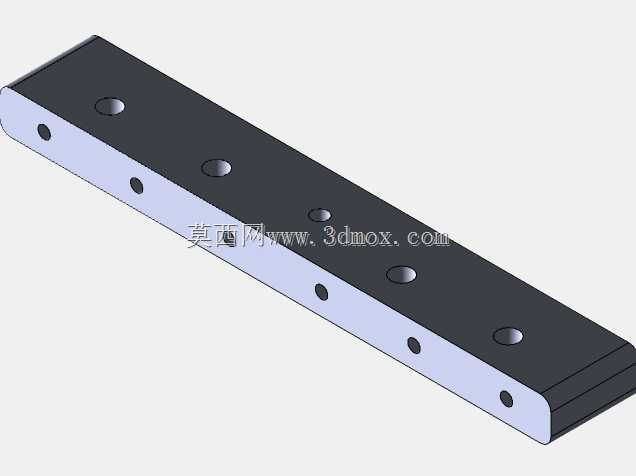

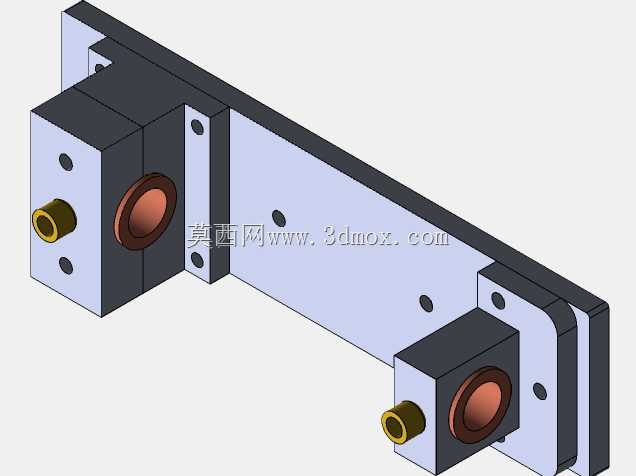

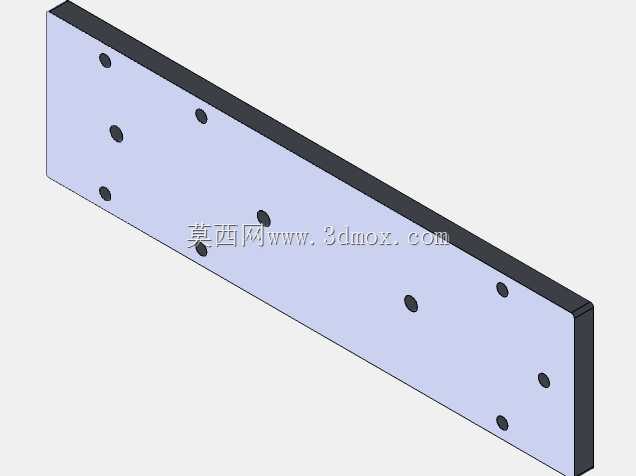

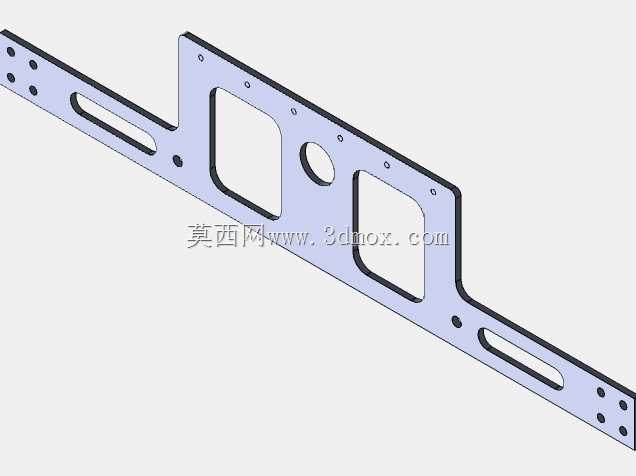

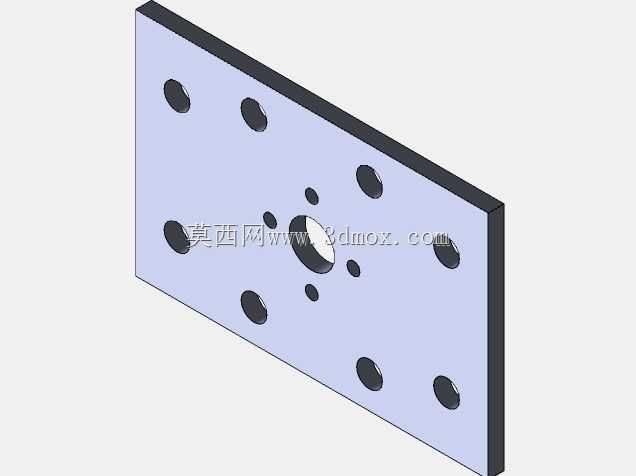

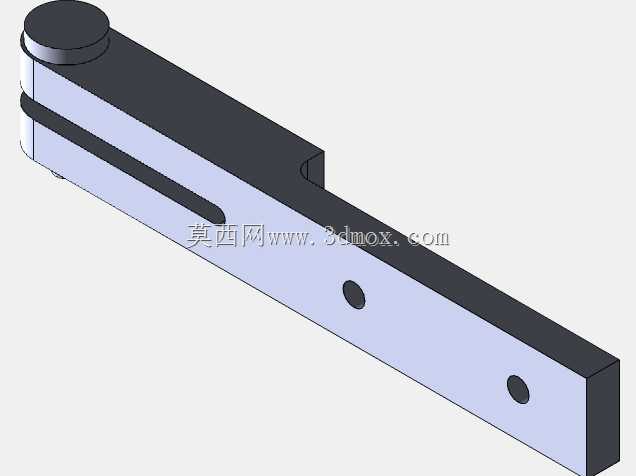

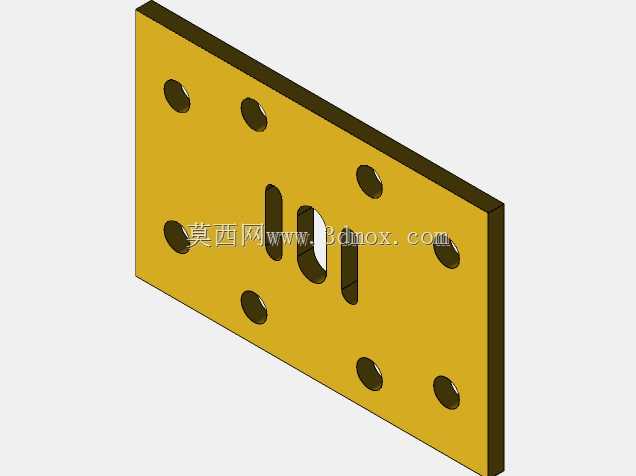

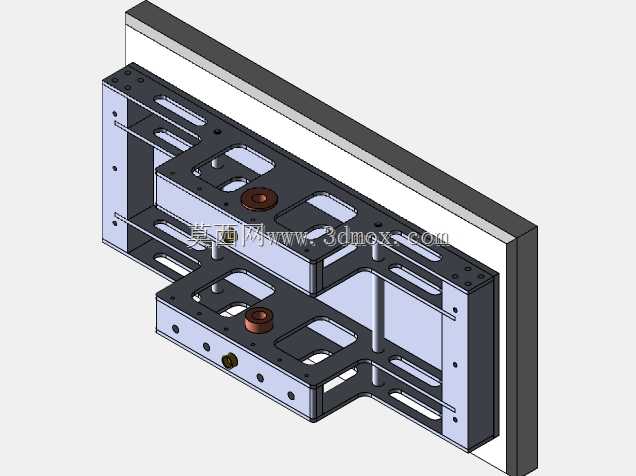

　　设计过程中优先考虑了运动部件的同轴度控制，两个汽缸的安装基面采用一体化铣削的安装底板，活塞腔的轴线平行度公差控制在0.02mm以内，避免活塞运行过程中出现偏磨导致的密封失效问题。十字头与导轨的配合面采用加宽设计，比常规单缸蒸汽机的导向接触面积大40%，能够承受更高的蒸汽进汽压力，侧向力分散更均匀，长期运行也不会出现导轨拉伤的问题。曲轴的两个曲柄销相位差设置为90度，既保证了动力输出的连续性，也避免了两个活塞运动到上下止点时出现的动力死点，即使在低蒸汽压力下启动，也不需要额外盘车即可顺利进入运行状态。

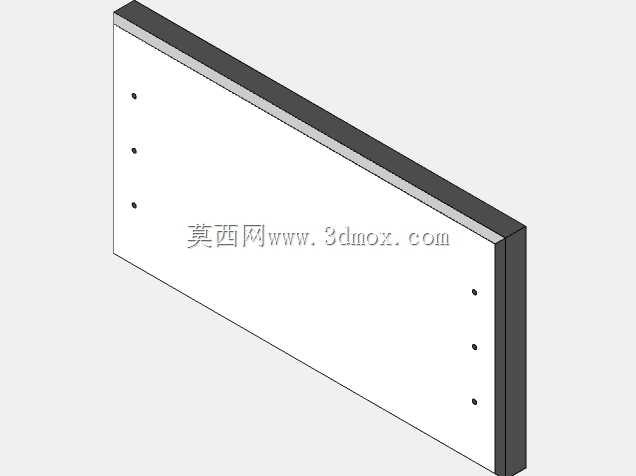

　　安装边界方面，整套设备采用一体式实木承载底座，底座上预留了四个沉头安装孔，可直接固定在实验台架或者展示台面上，安装孔的孔距按照通用小型动力实验台的标准孔位设计，不需要额外加工转接板即可完成装夹。设备整体的横向宽度控制在320mm区间，纵向深度160mm，不含飞轮的主体高度为110mm，安装时只需要在曲轴输出端预留30mm的联轴器安装空间，进汽管路侧预留20mm的管路接驳空间即可，整体占用空间紧凑，适合桌面级展示或者小型台架集成。

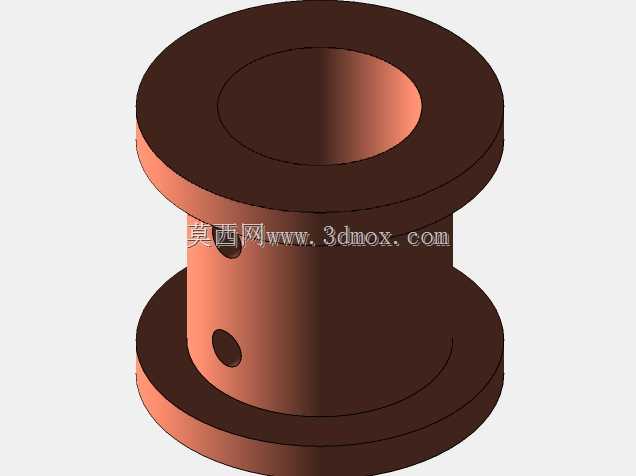

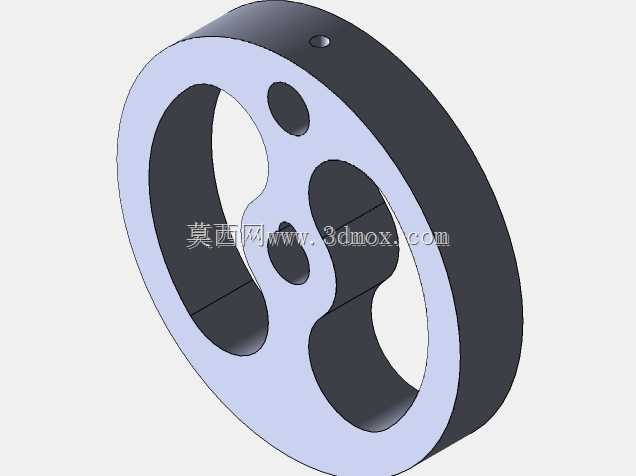

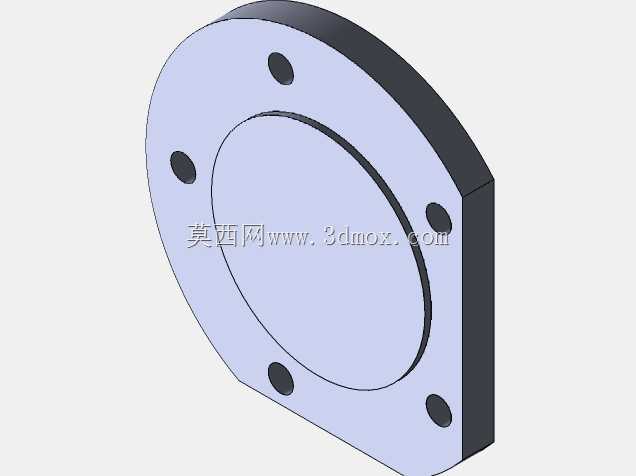

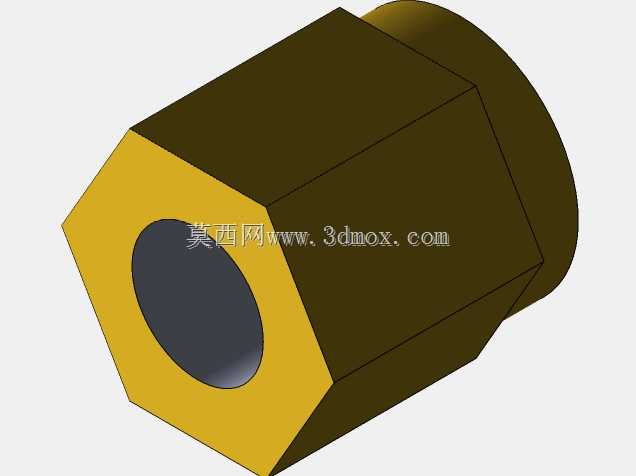

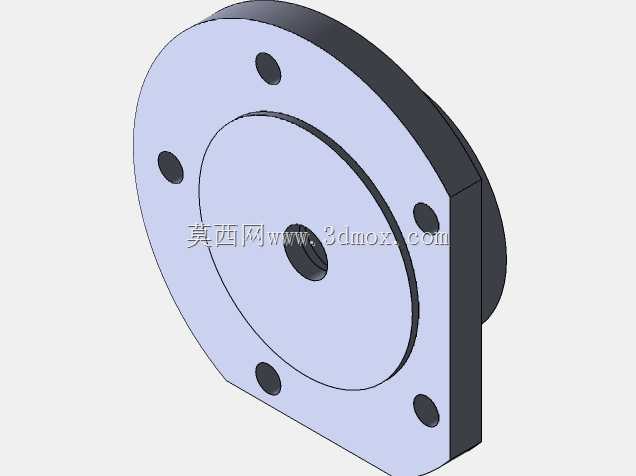

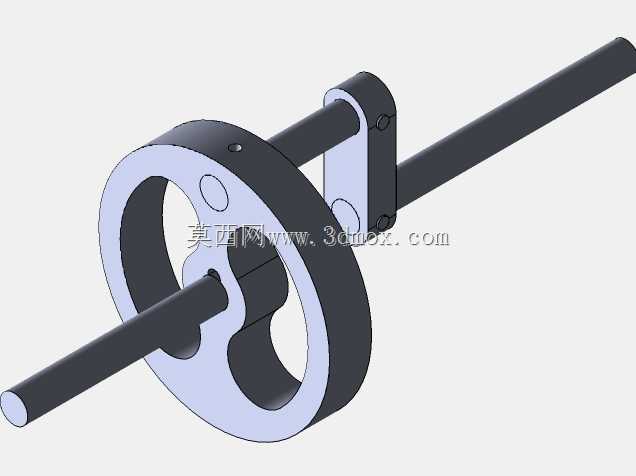

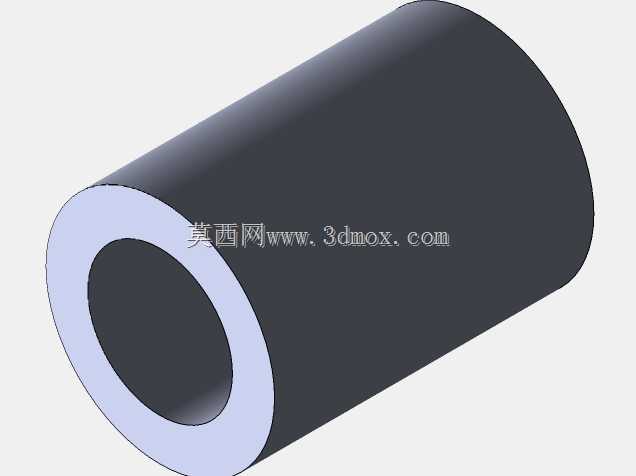

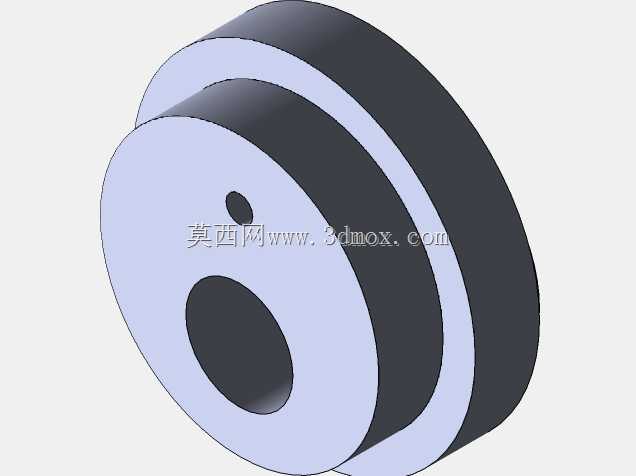

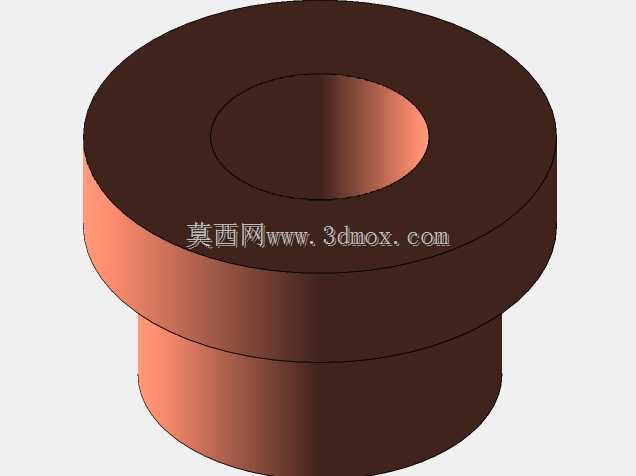

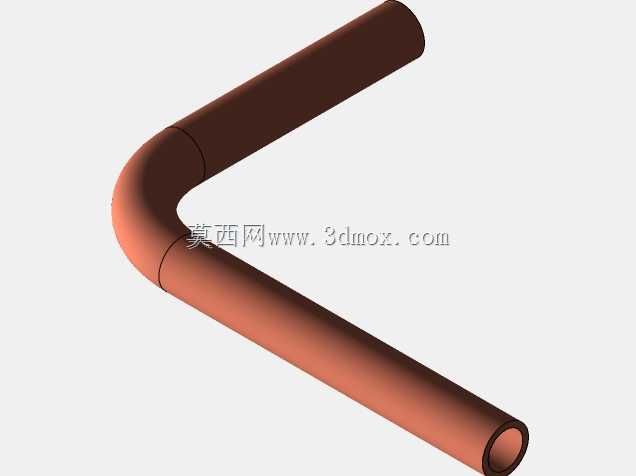

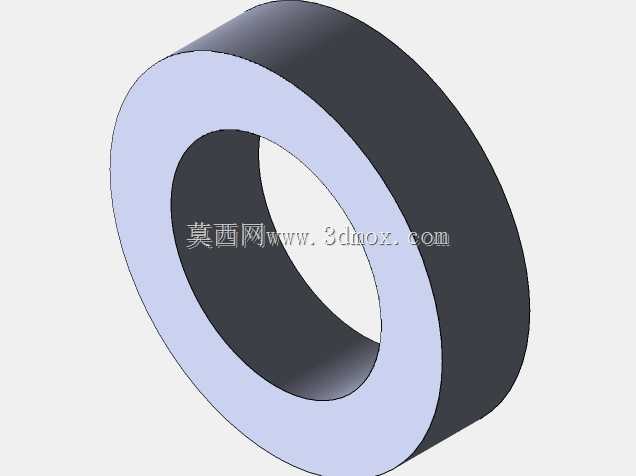

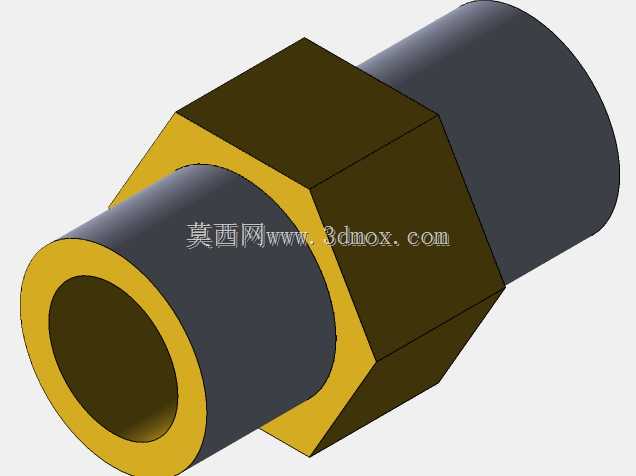

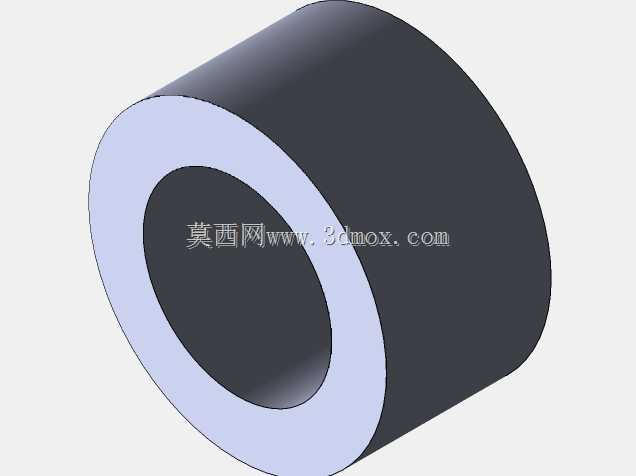

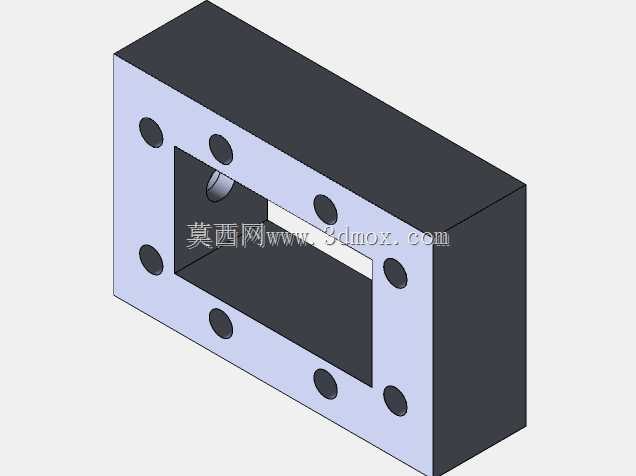

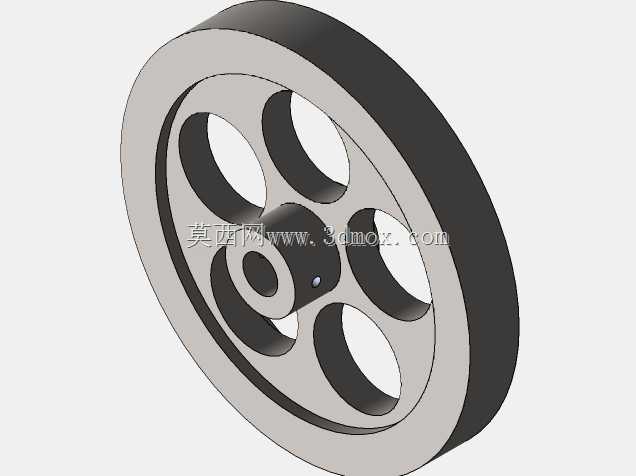

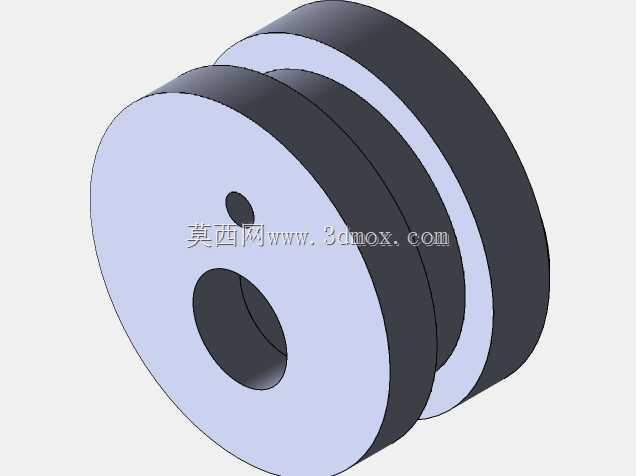

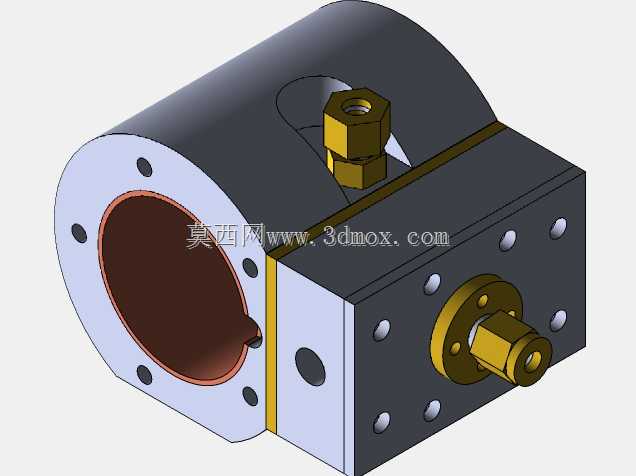

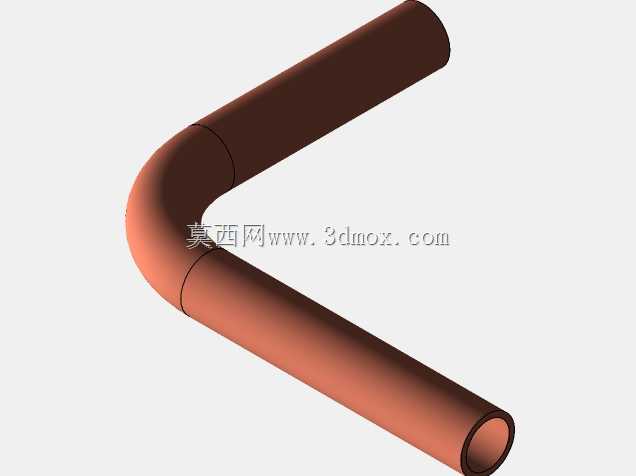

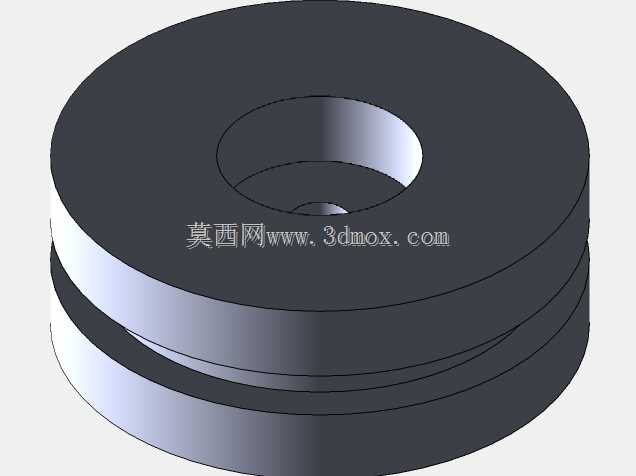

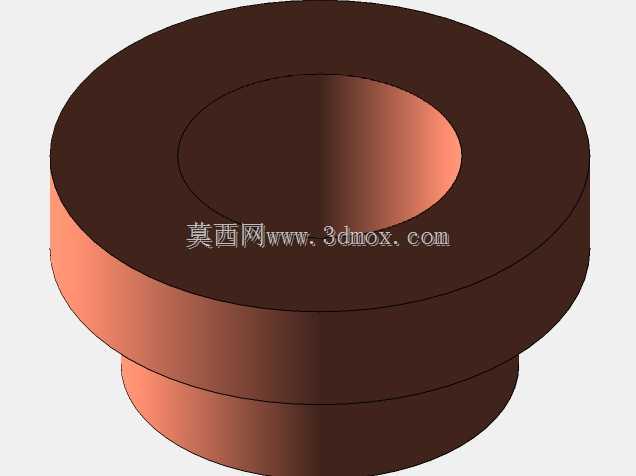

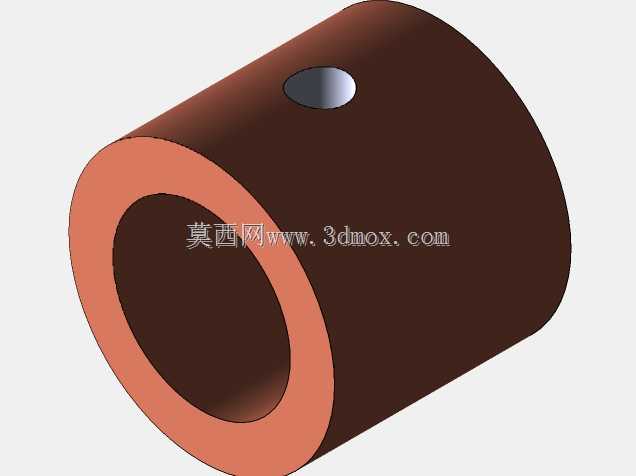

　　结构细节上，所有运动铰接点都采用了铜套衬套设计，避免钢件直接接触的干摩擦问题，日常维护只需要定期在注油点加注少量润滑脂即可长期运行。蒸汽管路采用硬铜管弯折成型，管路走向避开了所有运动部件的运动包络，即使设备长期运行产生小幅振动，管路也不会与运动件发生剐蹭磨损。汽缸端盖采用螺栓压紧密封结构，密封垫片采用耐温耐压的石棉橡胶材质，能够承受1.2MPa以内的饱和蒸汽输入压力，满足常规小型蒸汽锅炉的配套使用要求。飞轮采用辐条式结构，在保证足够转动惯量的前提下尽可能降低自重，减少曲轴启动时的惯性负载，同时飞轮端预留了皮带轮安装槽，可直接通过皮带连接发电机、水泵等负载设备，直接对外输出动力。

　　在实际选型适配时，这套结构可以直接配套小型电加热蒸汽发生器使用，不需要对结构做任何改造即可投入运行，也可以根据使用场景调整活塞直径、行程参数，适配不同压力等级的蒸汽源。对于教学场景而言，整套结构的所有运动部件都外露展示，能够直观看到配气机构、活塞连杆、曲轴传动的完整运动逻辑，不需要拆解外壳即可观察到整个动力转换过程，比封闭结构的蒸汽机教具更适合原理演示使用。在复古动力装置复刻场景中，这套双缸结构的运行平稳性远高于单缸结构，搭配小型蒸汽锅炉即可作为小型车船模型的动力源，也可作为复古工业风的动态展示装置，运行时的机械动作连贯，视觉展示效果突出。
