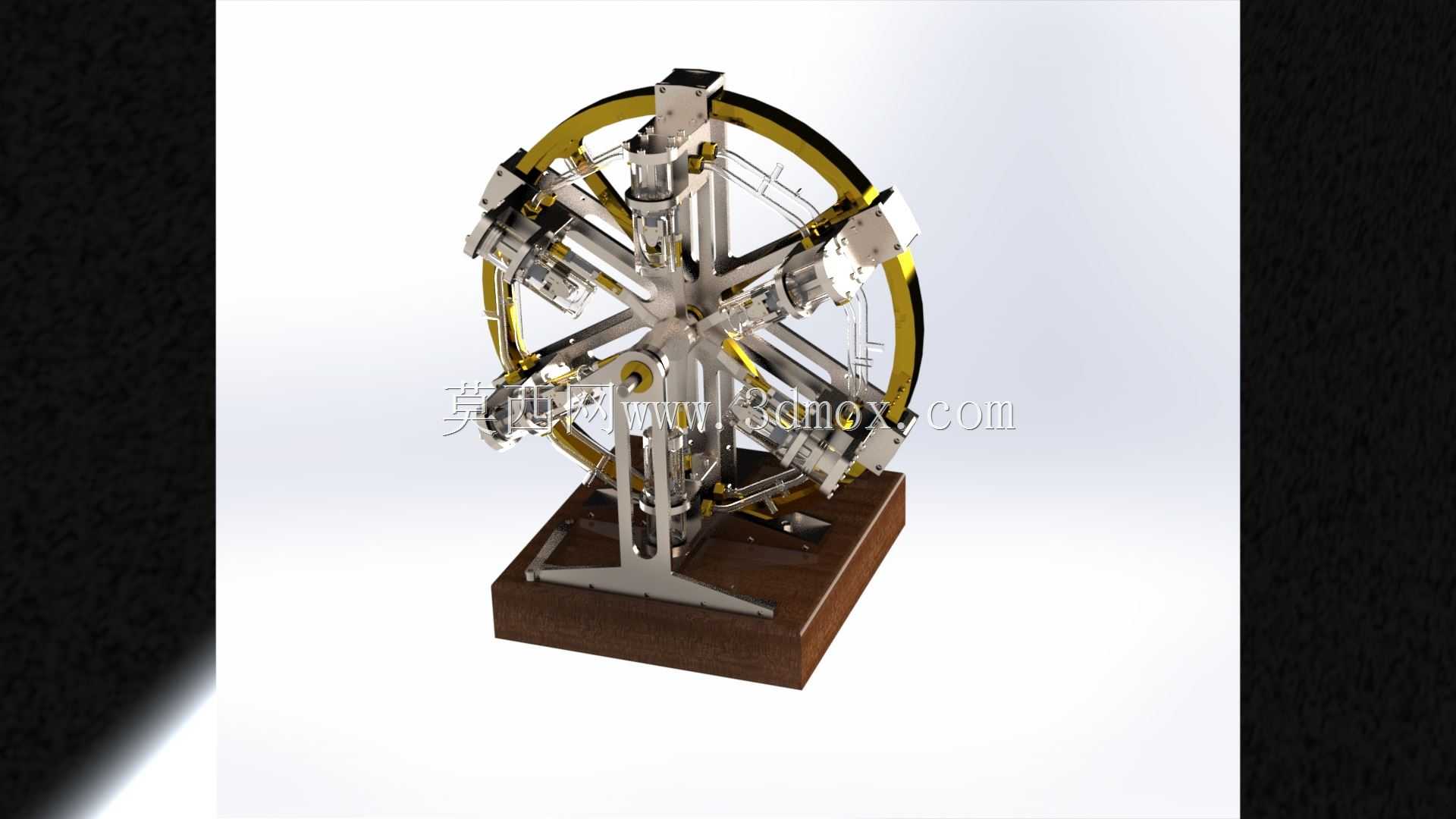

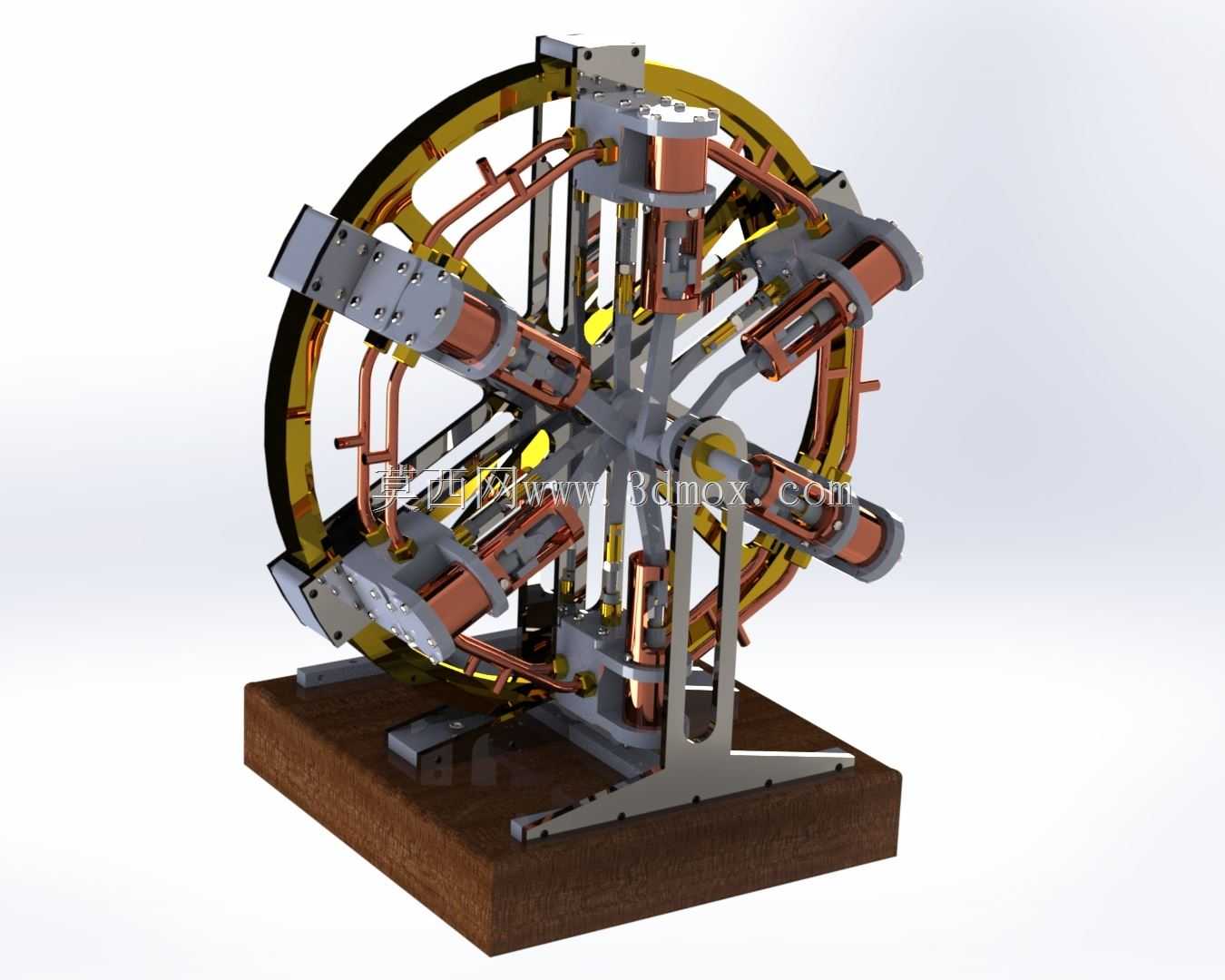

径向布局六缸活塞式蒸汽动力装置结构

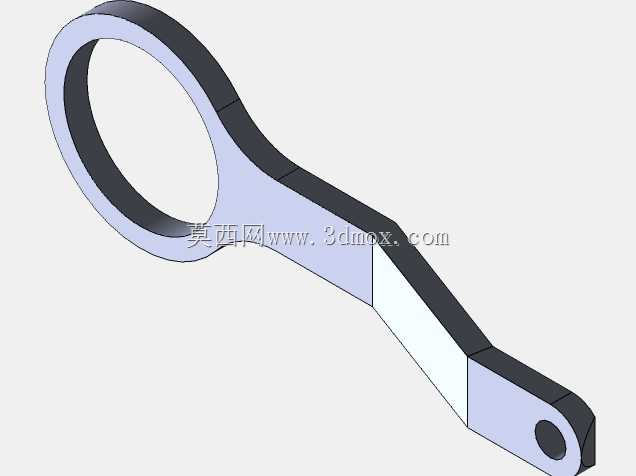

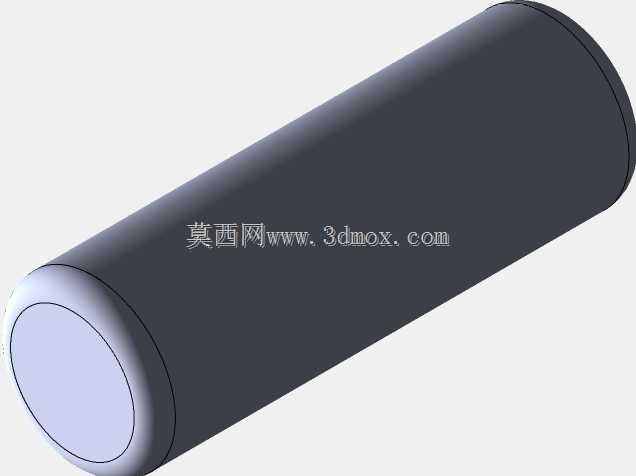

　　这套径向排布的六活塞汽缸蒸汽动力结构，在小型固定式动力输出场景中有着明确的应用指向，可适配教学演示装置、复古动力展品、小型独立作业机具的动力源需求，区别于传统单缸、双缸蒸汽机的脉动输出特性，六组活塞沿轮盘径向均匀分布的结构，能大幅降低动力输出的扭矩波动，无需额外配置大惯量飞轮即可实现平稳的扭矩传递，适合对动力平顺性有一定要求的低转速作业场景。从实际功能层面看，该装置依靠蒸汽通入不同汽缸的时序差，推动活塞做往复直线运动，再通过铰接的连杆结构将直线动作转化为中心主轴的旋转运动，六组活塞交替做功的模式，能让主轴在整周旋转的每个角度区间都有至少一组活塞处于做功行程，彻底规避了单缸蒸汽机死点位置需要外力辅助启动的问题，启动响应速度更快，

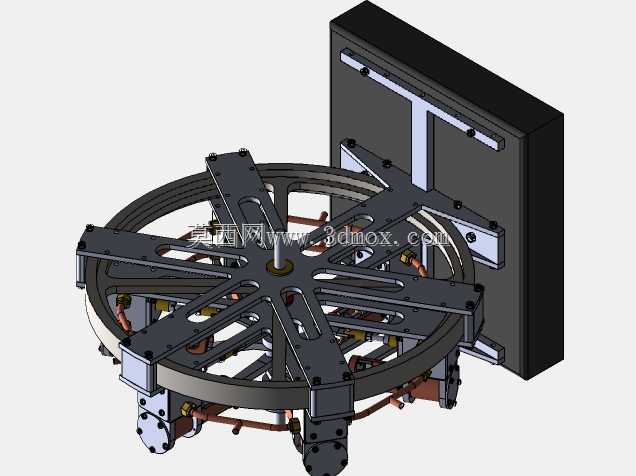

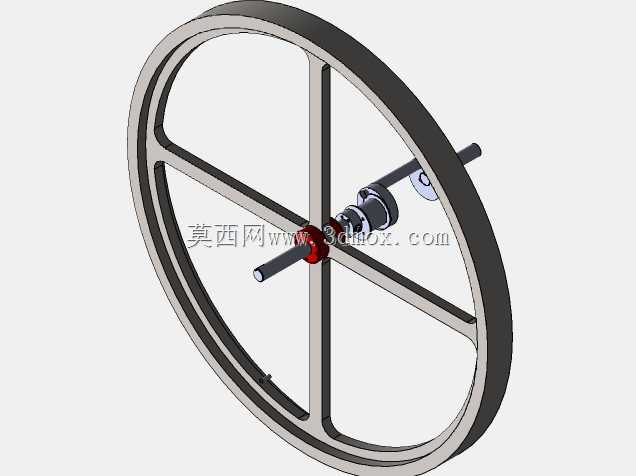

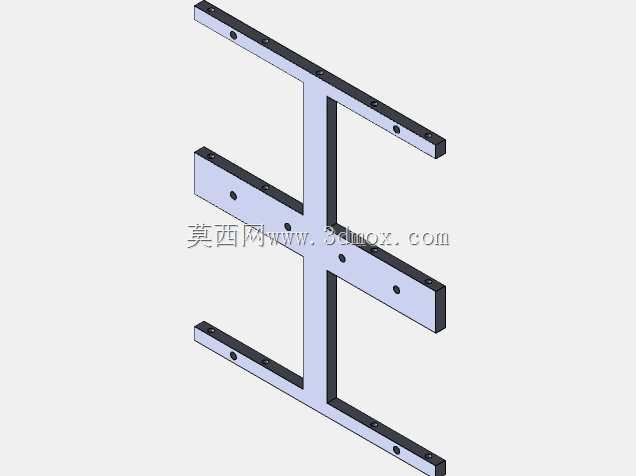

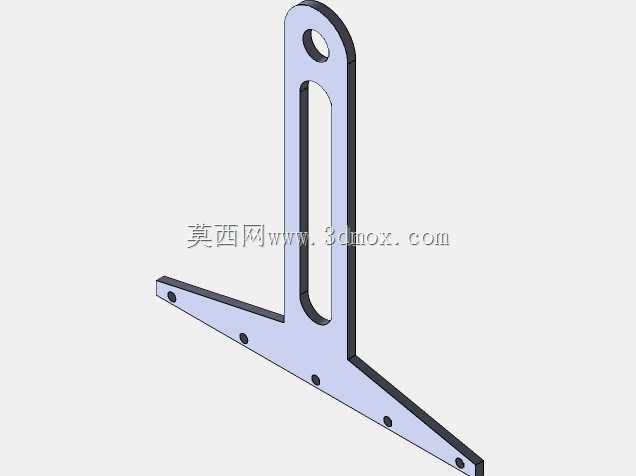

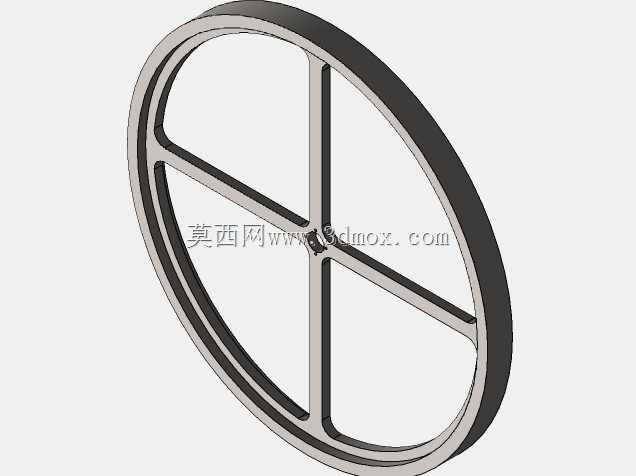

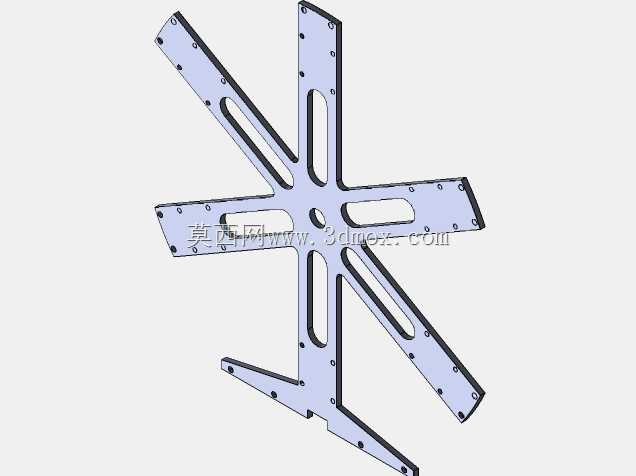

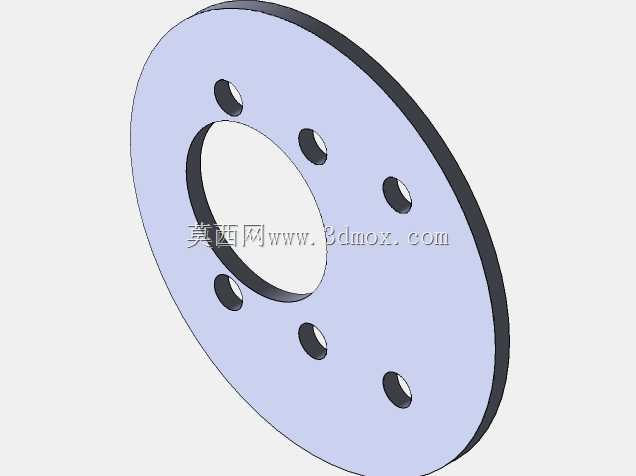

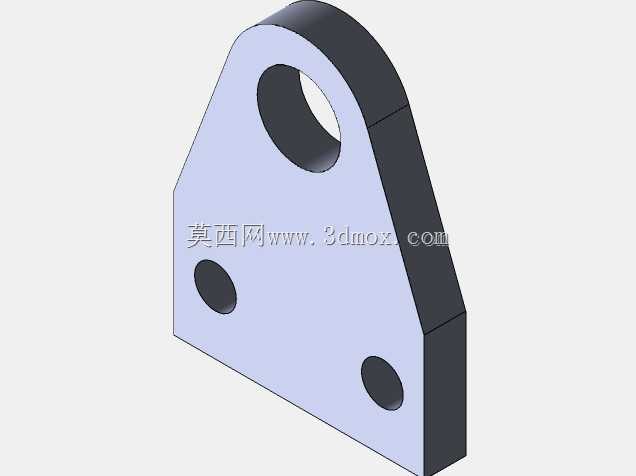

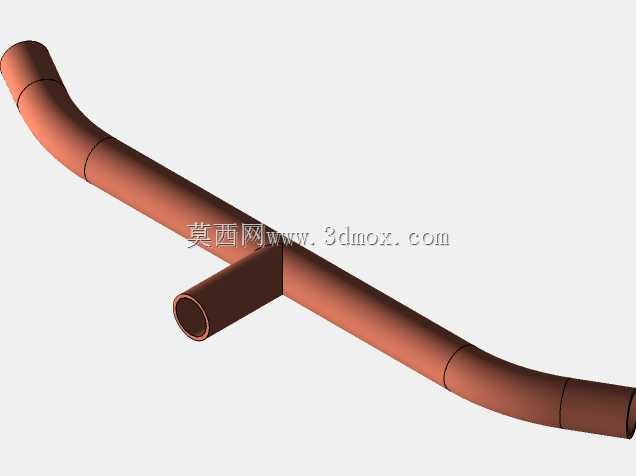

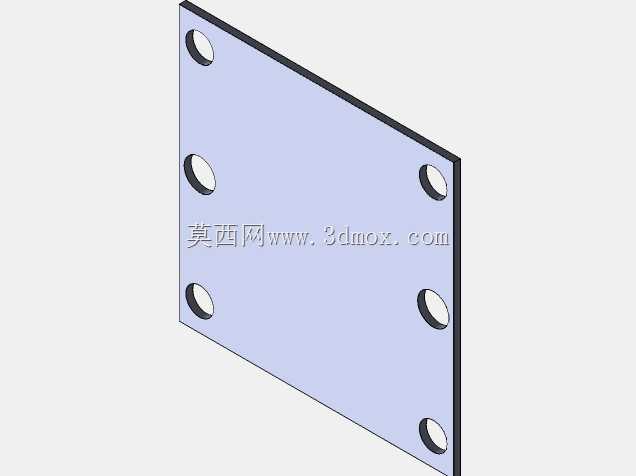

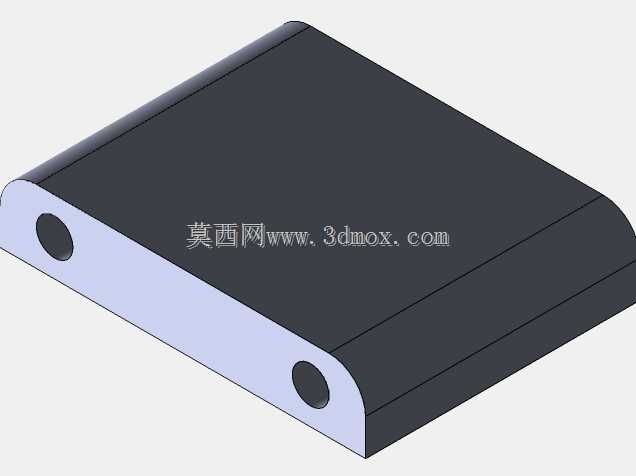

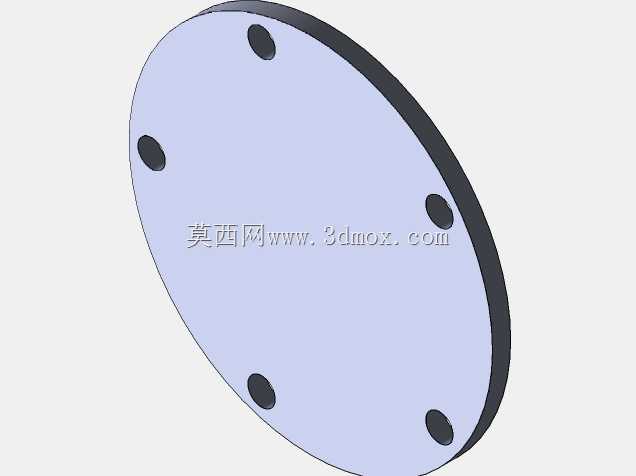

　　低速运转时的卡顿感也能得到有效抑制。设计思路上，整体采用轮辐式集成布局，将蒸汽分配管路、活塞安装座、连杆铰接点全部集成在主支撑轮盘上，没有采用传统蒸汽机分散式的缸体安装机架，大幅压缩了整体结构的占用空间，所有铜质蒸汽管路沿轮盘辐条走向排布，既缩短了蒸汽从分配阀到各汽缸的输送距离，减少蒸汽输送过程中的热量损耗与压力降，也让整体结构的受力更均衡，避免单侧管路布置带来的偏重问题。安装边界方面，底部采用整块矩形实木支撑底座，底座上通过L型金属支架承托主轴与轮盘组件，安装时只需保证底座水平放置，主轴的轴向水平度即可满足运转要求，无需额外做复杂的地基找平；整体结构的径向最大尺寸由轮盘外径决定，轴向尺寸仅包含轮盘厚度、支架宽度与底座的纵深，

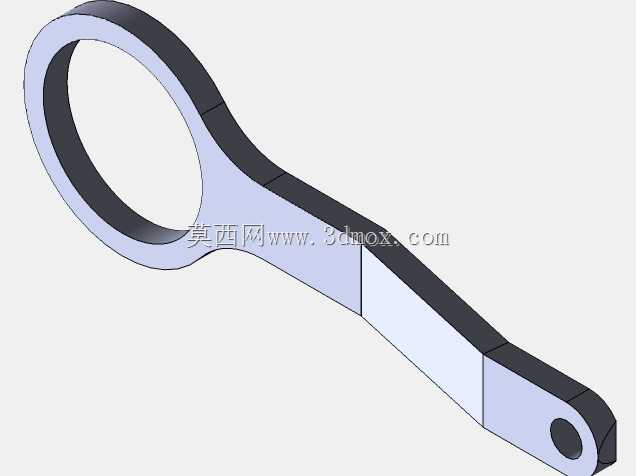

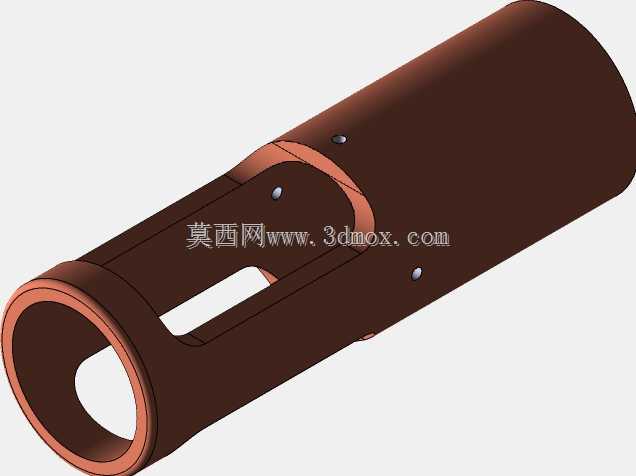

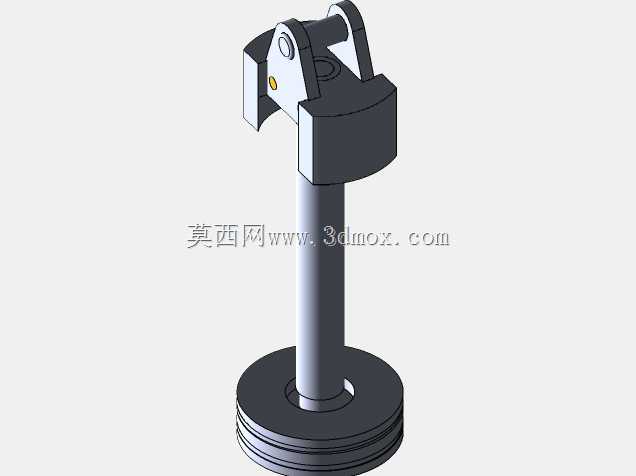

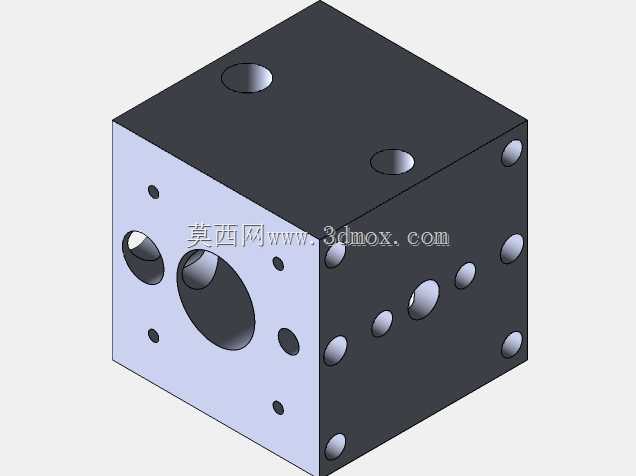

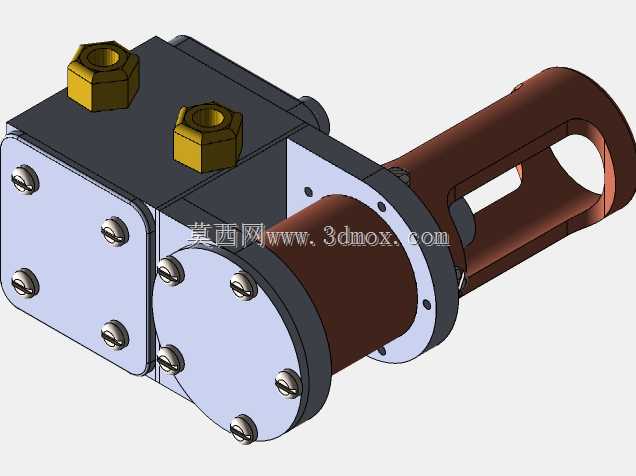

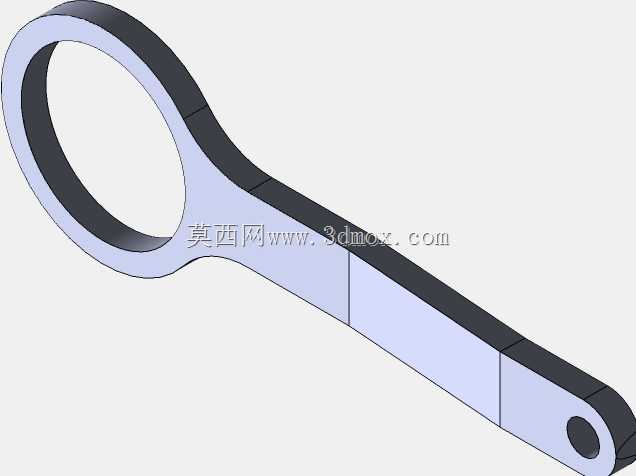

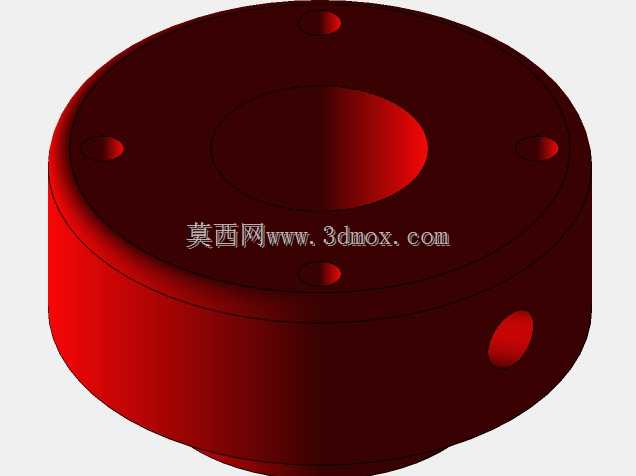

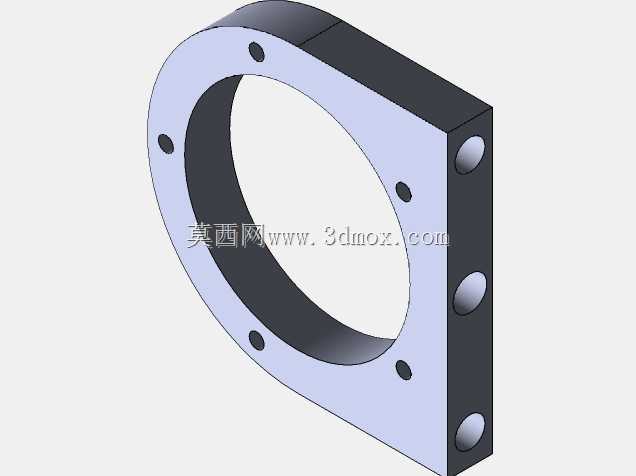

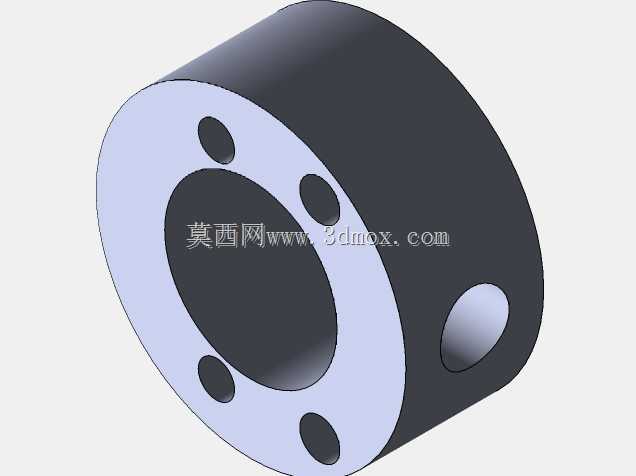

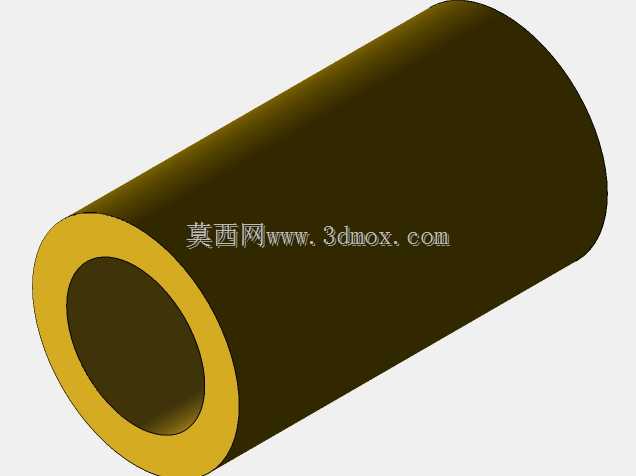

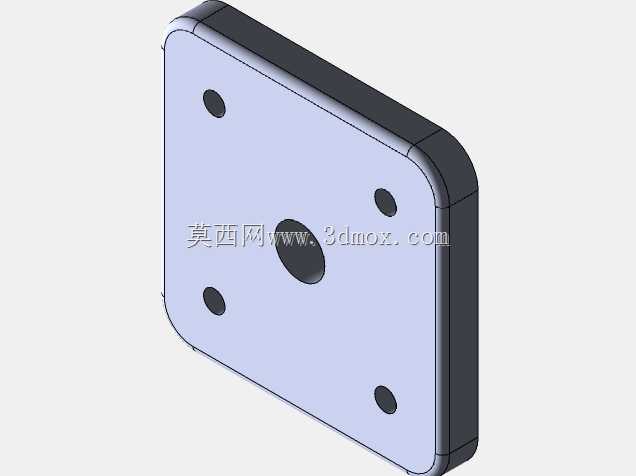

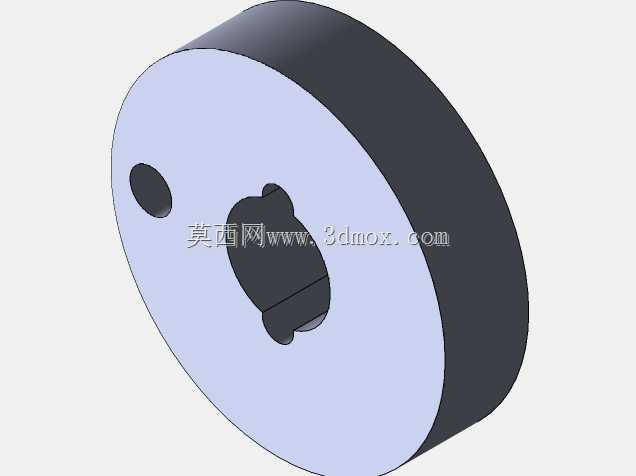

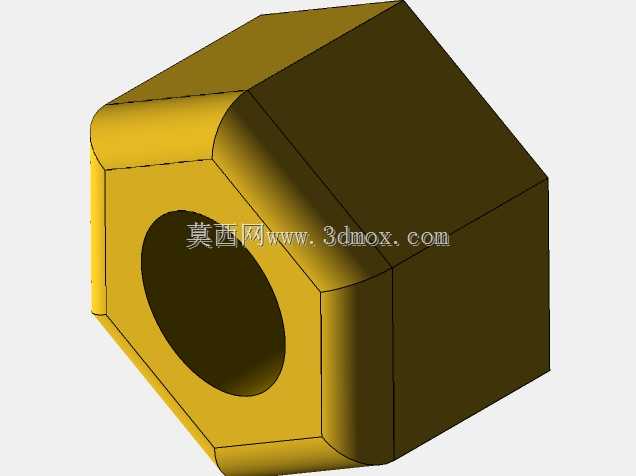

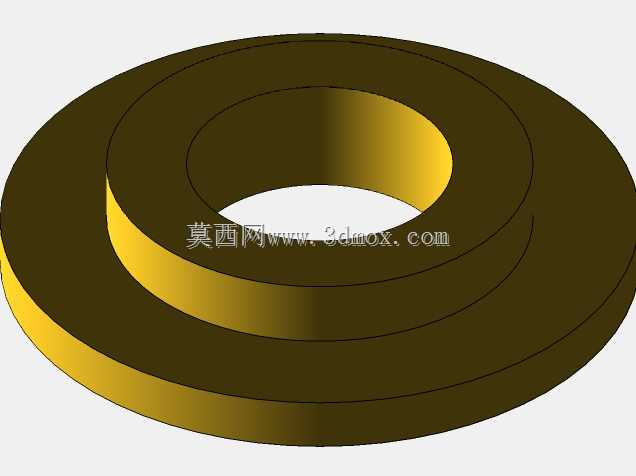

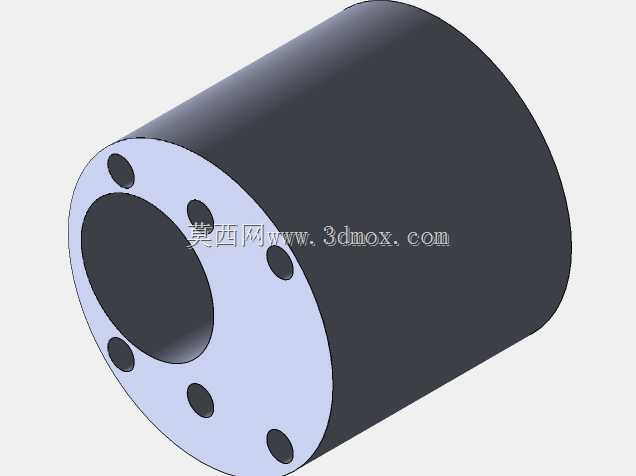

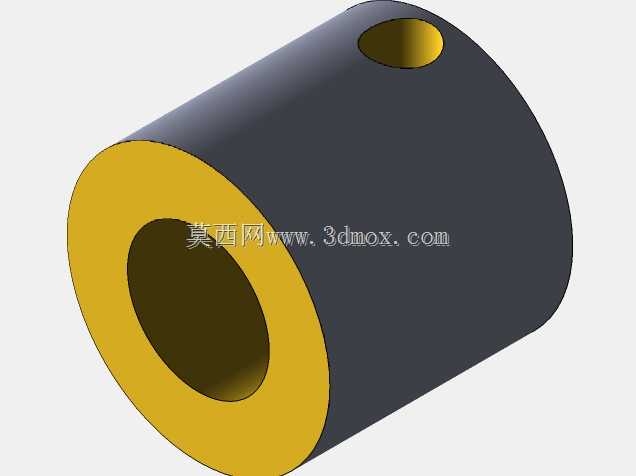

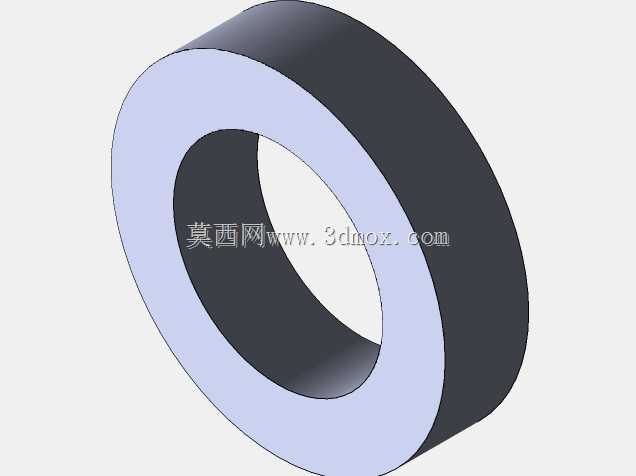

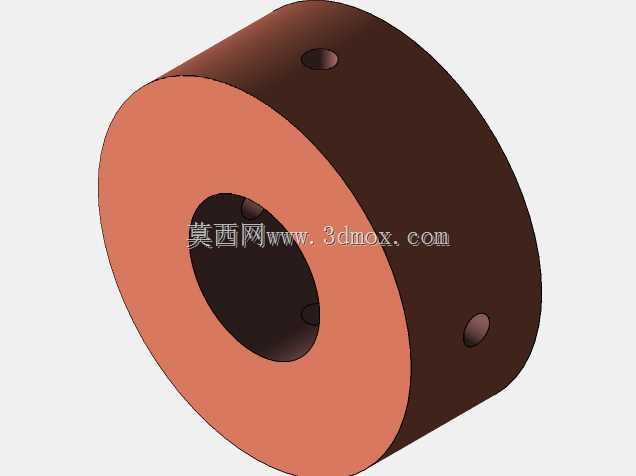

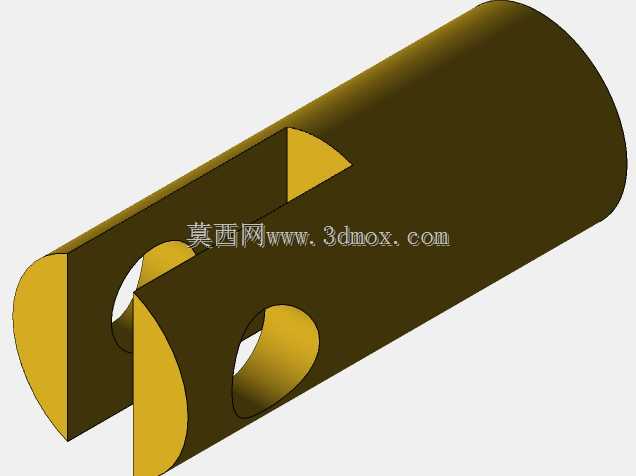

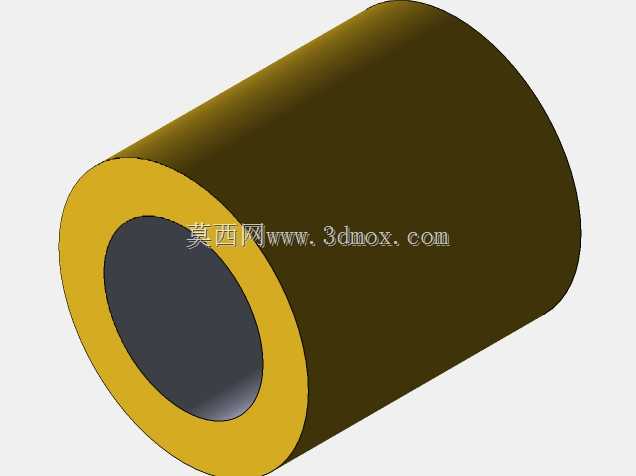

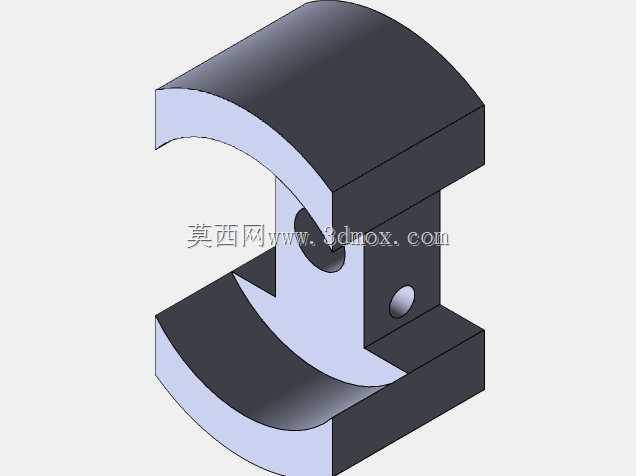

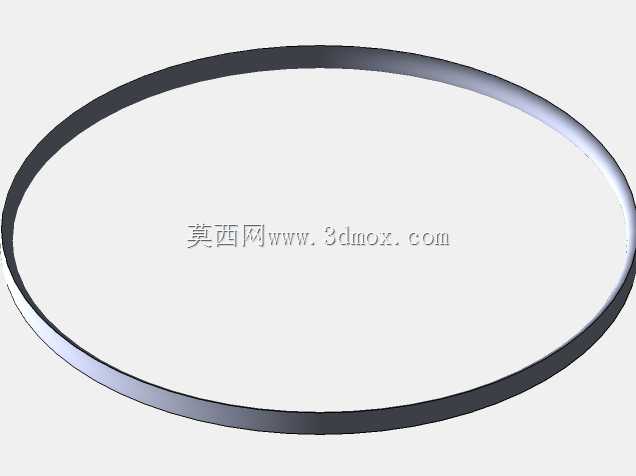

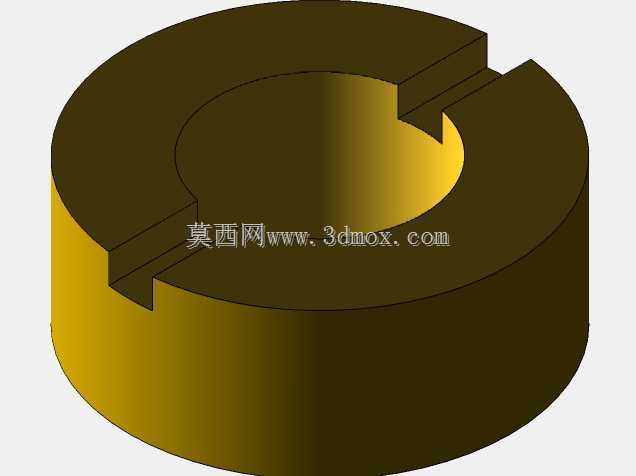

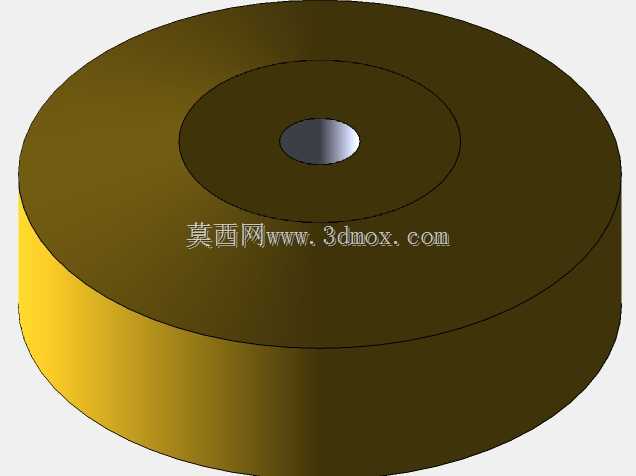

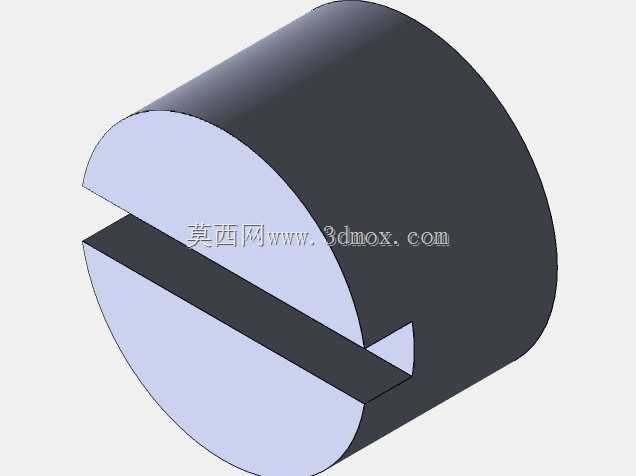

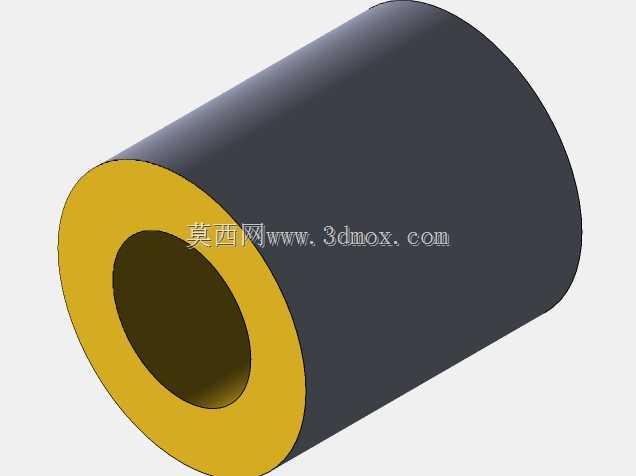

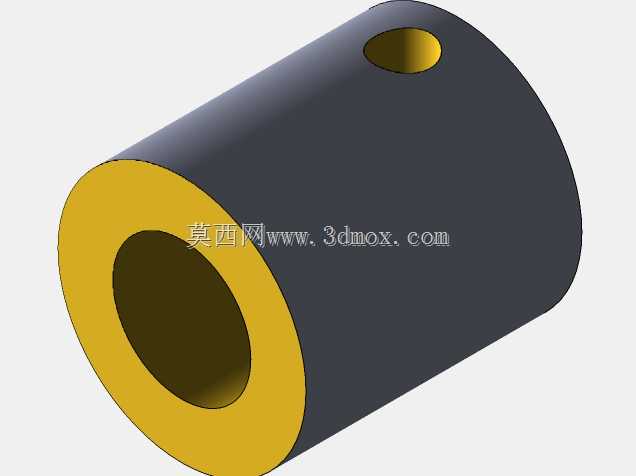

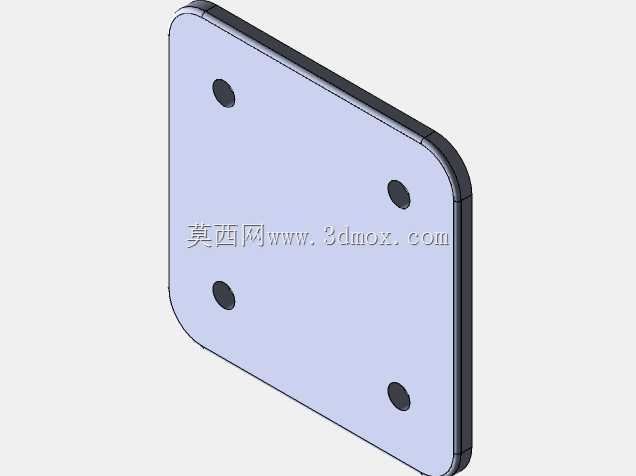

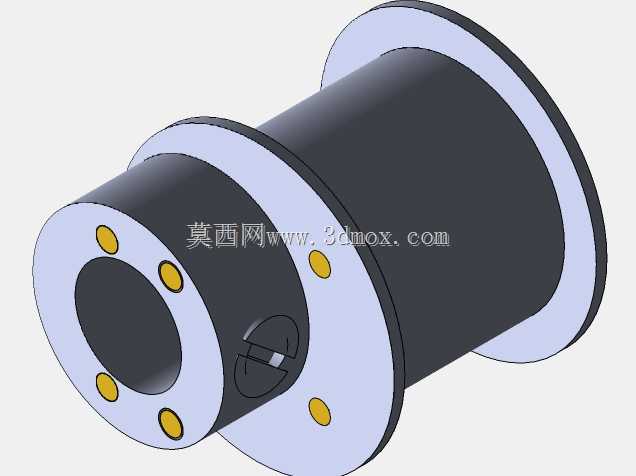

　　在同功率等级的蒸汽动力装置中，安装占用空间远小于直列多缸排布的结构，适合在空间受限的展示台、小型机具机架上安装固定。结构细节上，每组活塞的缸体都通过螺栓固定在轮盘外缘的安装座上，活塞连杆与中心曲柄的铰接点采用等角度间隔排布，相邻两个做功活塞的相位差为60度，蒸汽分配阀集成在主轴端侧，随主轴旋转同步切换各汽缸的进排气时序，不需要额外设置复杂的正时传动机构，结构零件数量更少，后期维护时只需定期检查活塞密封件、铰接点的磨损情况即可，拆装维护的操作门槛更低。考虑到实际运转时的散热需求，缸体外部裸露的铜质管路同时承担了部分散热功能，能让做功后的废汽快速降温，减少冷凝水对缸内活塞运动的干扰；支撑支架与底座之间采用螺栓连接，

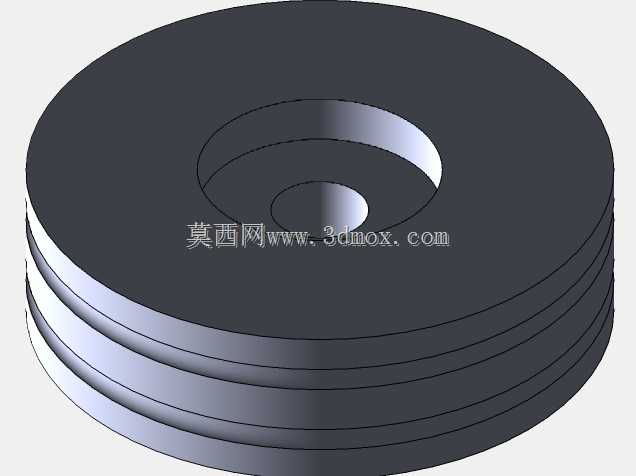

　　可根据实际安装需求调整轮盘的安装高度，适配不同的输出轴连接高度要求，不需要额外定制转接轴件。在实际选型适配时，这类多缸径向蒸汽机的输出扭矩特性更适合直接驱动低转速负载，比如小型发电机、展示用传动机构、复古工艺装置的动力输入，不需要搭配大减速比的减速机构即可直接匹配负载转速，能简化整套动力系统的传动链路，减少传动环节的功率损耗。建模过程中对所有运动部件的干涉情况做了完整校验，活塞在全行程往复运动时，连杆与轮盘辐条、相邻缸体之间不存在运动干涉，主轴旋转整周过程中所有铰接点的运动轨迹都处于设计范围内，没有出现行程超限、结构碰撞的问题，各部件的连接螺栓位置都预留了足够的扳手操作空间，实际装配时不需要特殊工装即可完成全部组装工序。
