单活塞汽缸往复式蒸汽机结构展示

　　这套单活塞汽缸蒸汽机的三维结构，完整还原了早期往复式热力原动机的核心传动逻辑，可直接用于教学演示、动力原理科普场景，也能作为小型复古动力装置的结构设计参考蓝本。从实际应用场景来看，这类单缸蒸汽机结构是所有往复式热力发动机的结构原点，既可以作为工科院校机械原理课程的具象教学载体，帮助学习者理解热能到机械能的转换路径，也能适配小型蒸汽动力模型、复古工业展陈装置的动力核心需求，部分简化改型的结构还能用于小型余热回收动力试验台的原理验证。

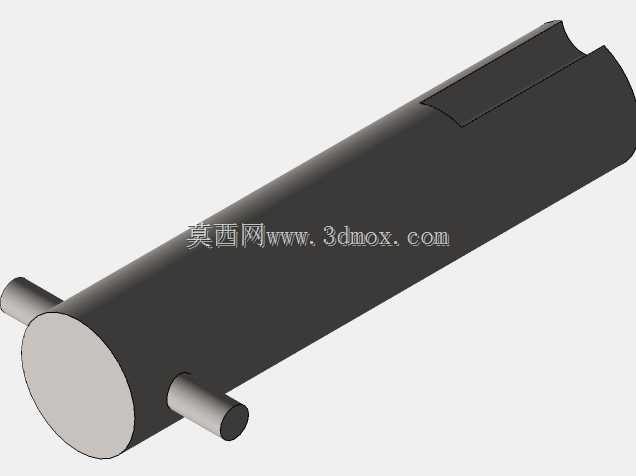

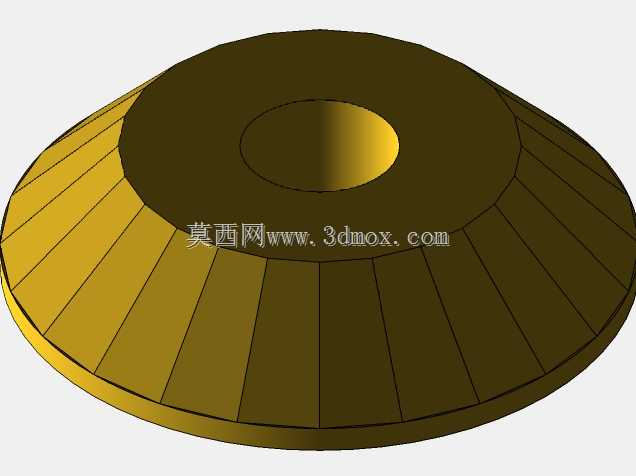

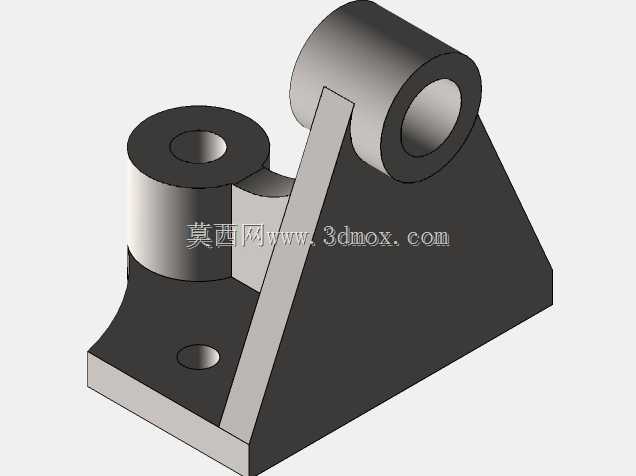

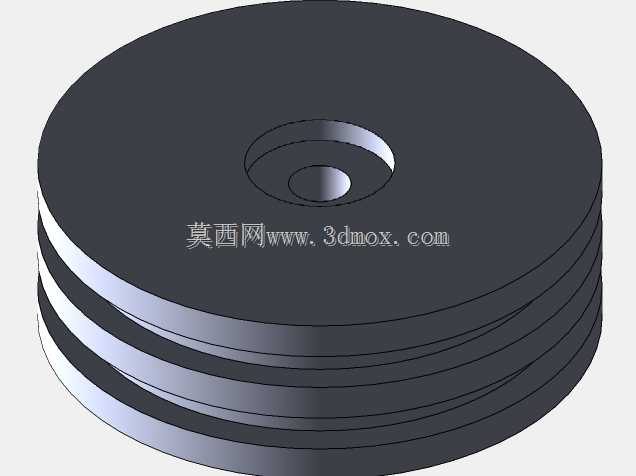

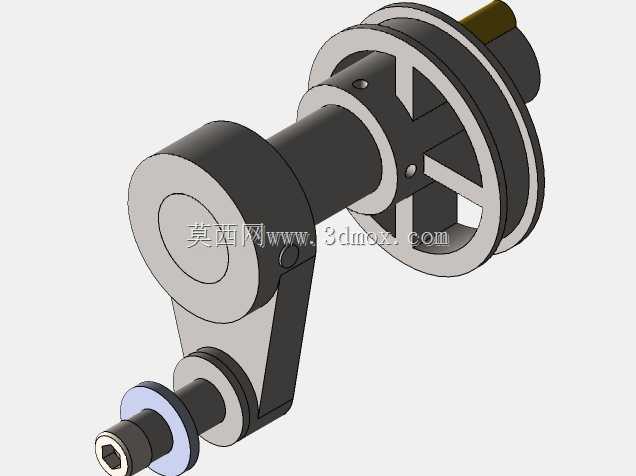

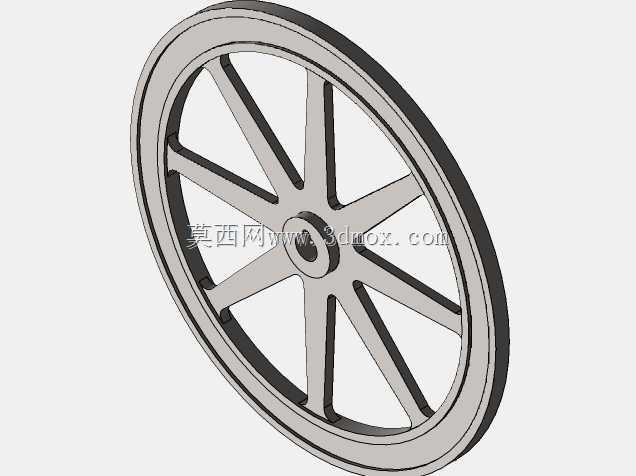

　　从设备实际用途出发，这套结构的核心作用是通过蒸汽在汽缸内的膨胀做功，推动活塞做直线往复运动，再通过配套的传动机构将直线运动转换为飞轮的旋转运动，最终输出可驱动负载的旋转扭矩。不同于多缸蒸汽机的连续做功特性，单活塞汽缸结构的做功行程存在明显的间歇，因此设计中特意配置了大直径的铸铁材质飞轮，利用飞轮的转动惯量储存做功行程的能量，带动活塞完成排气、进气的非做功行程，保证输出轴的转动连续性，避免出现运转卡滞或转速大幅波动的问题。

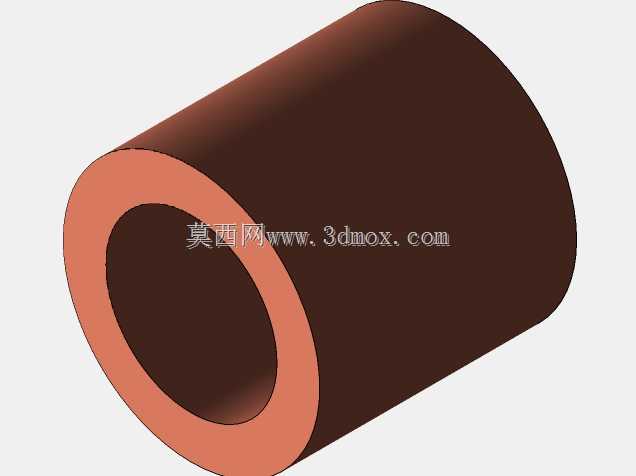

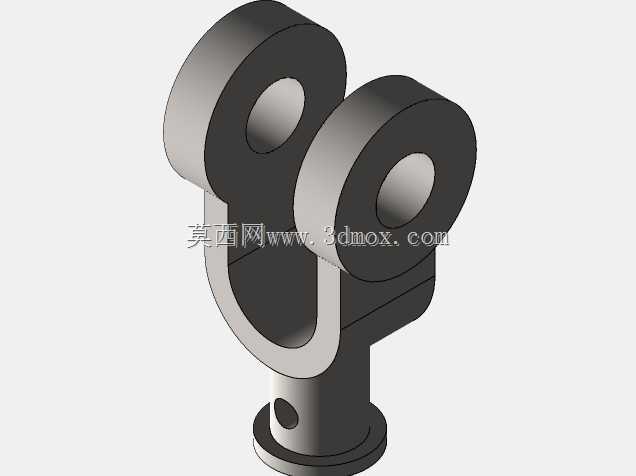

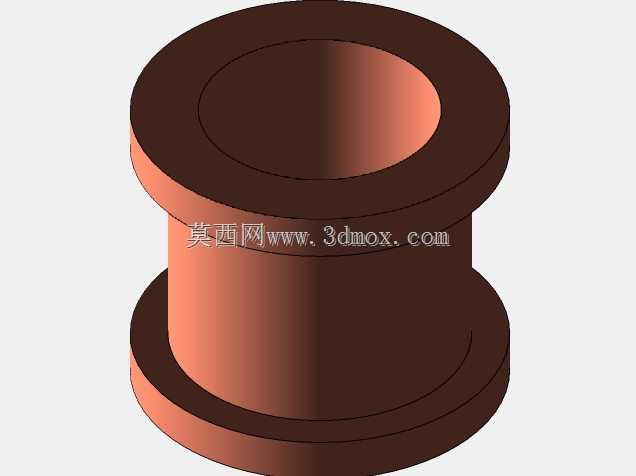

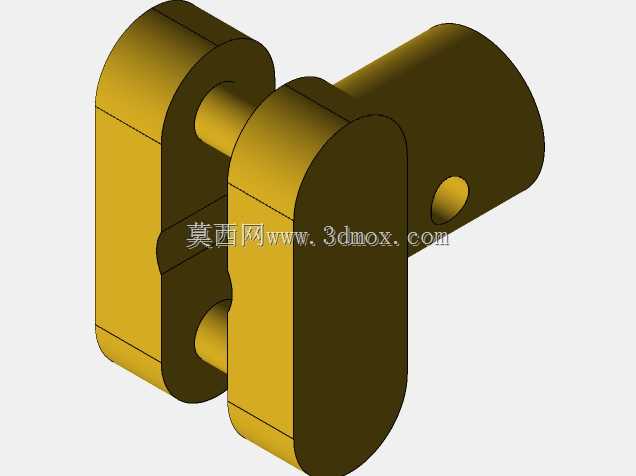

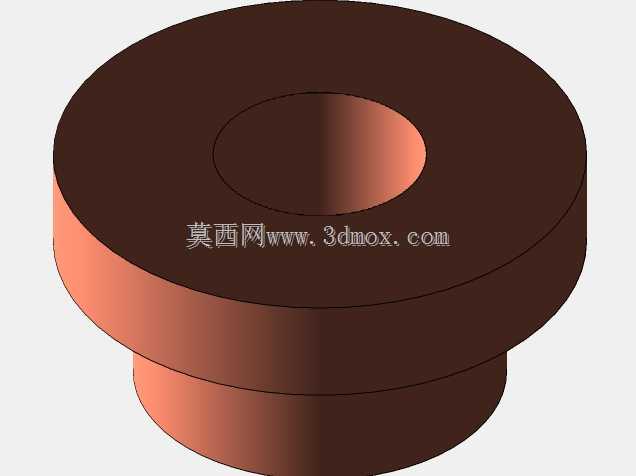

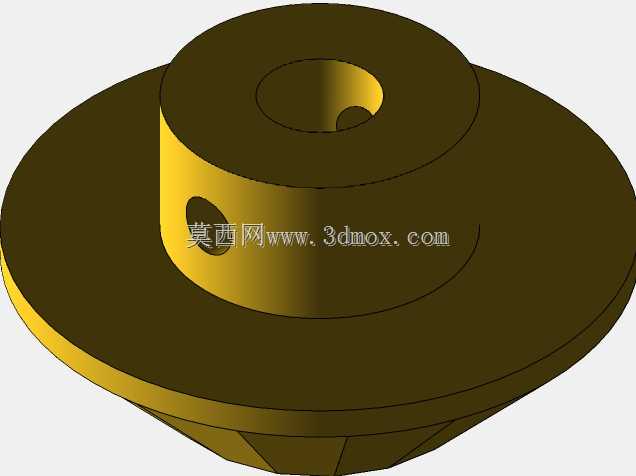

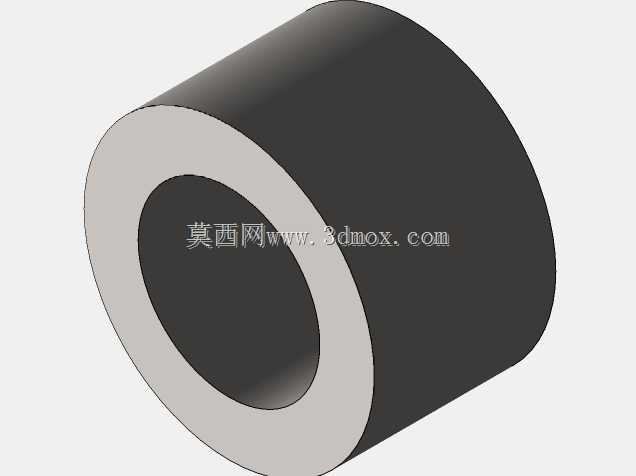

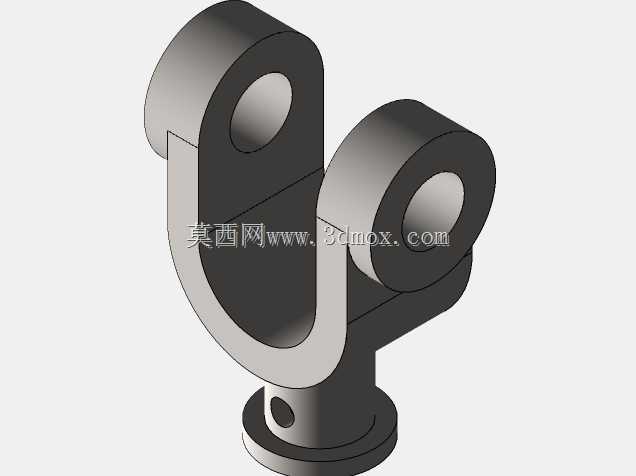

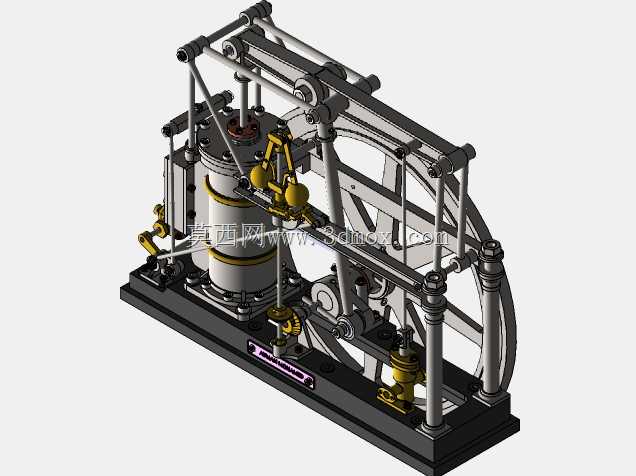

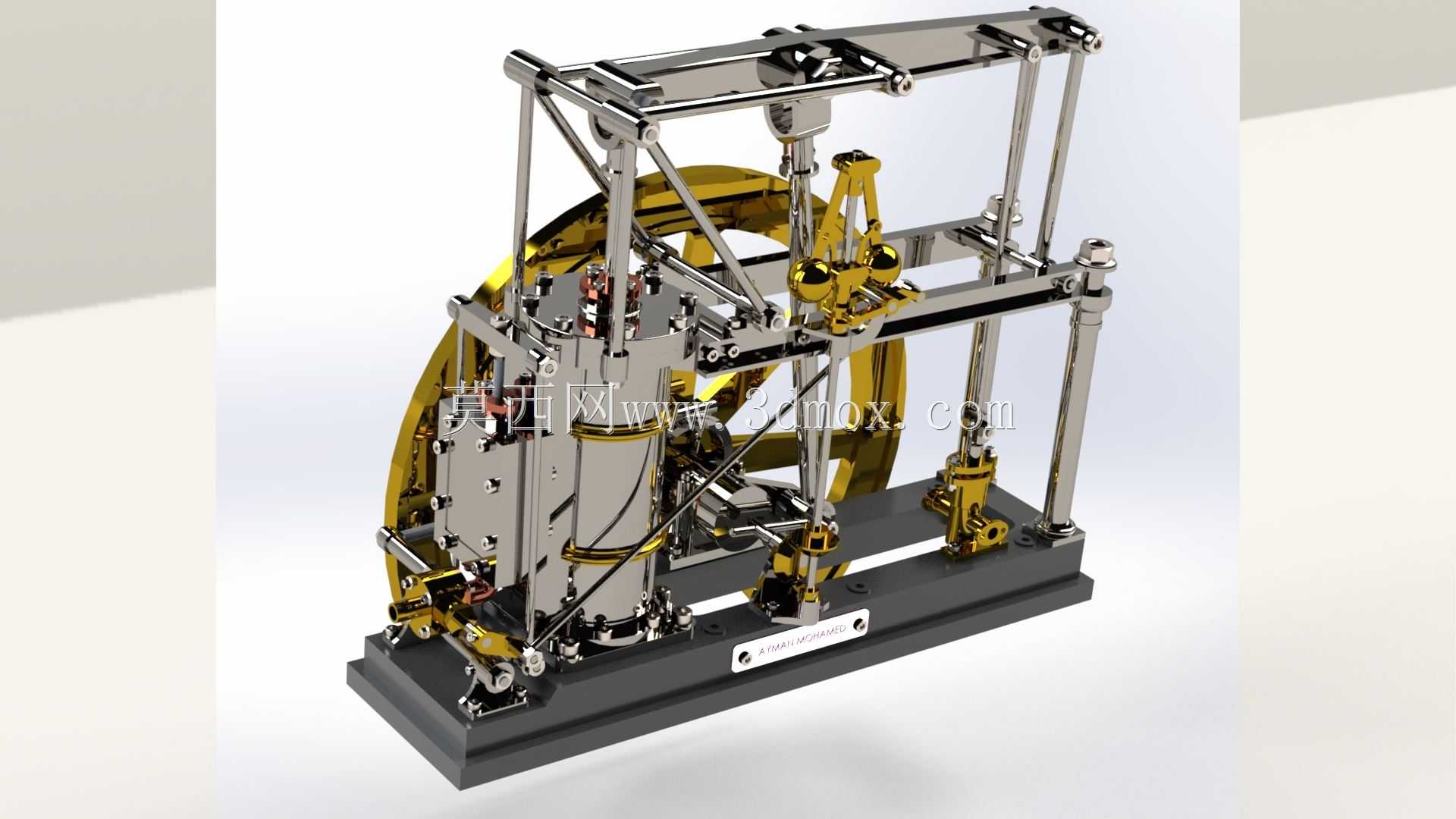

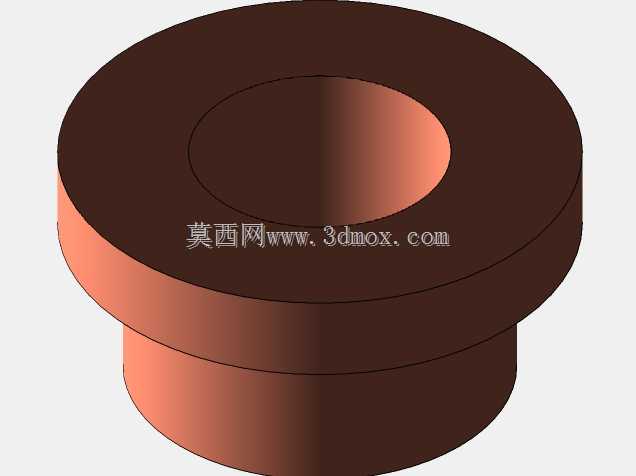

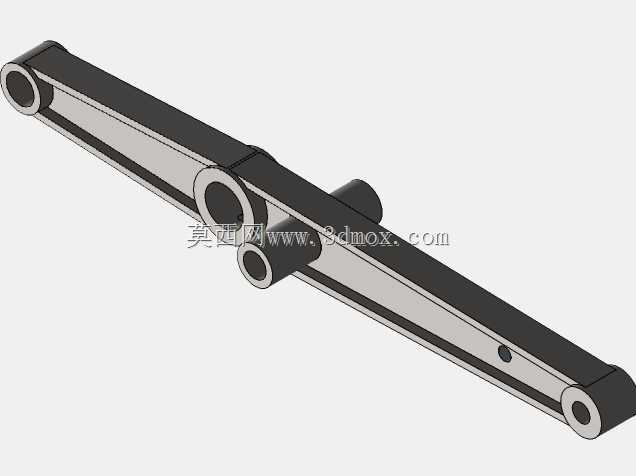

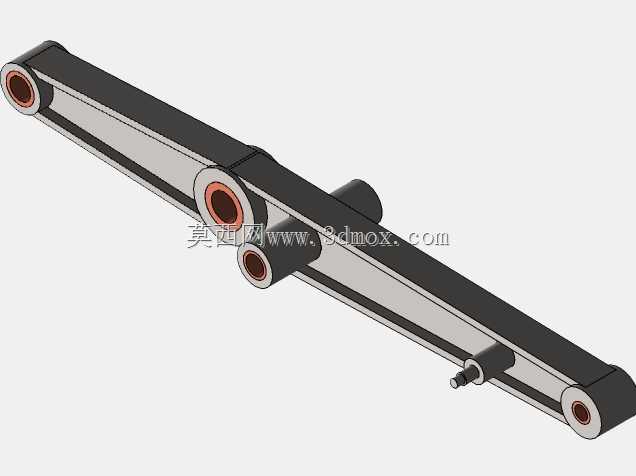

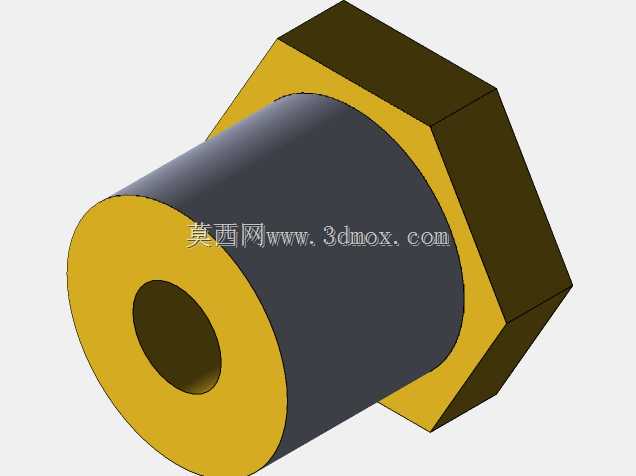

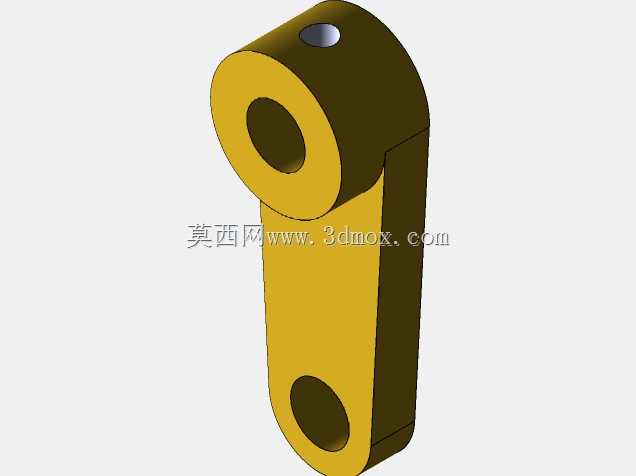

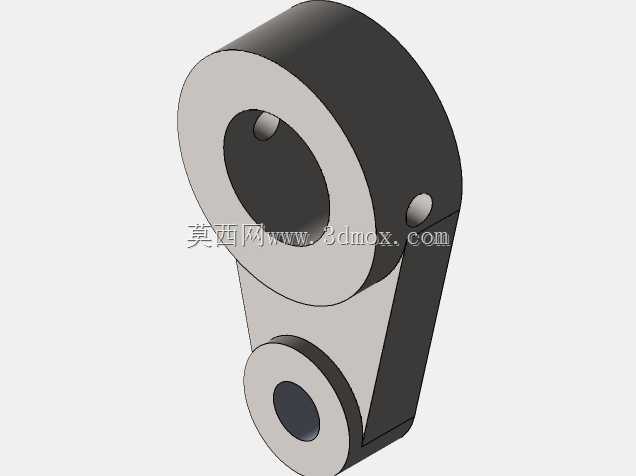

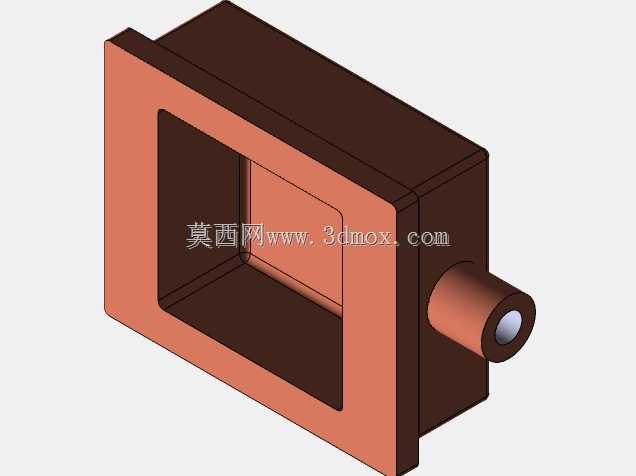

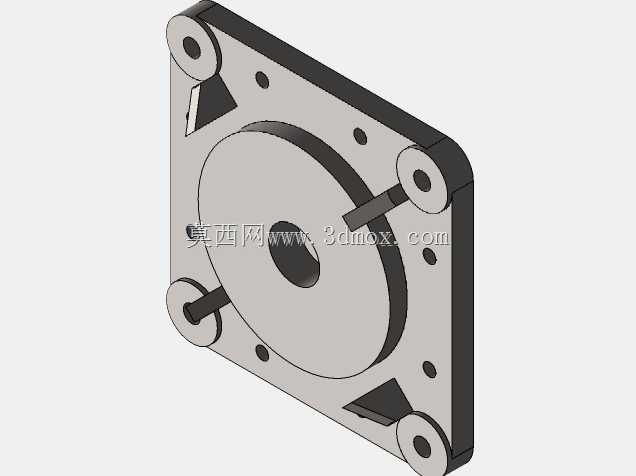

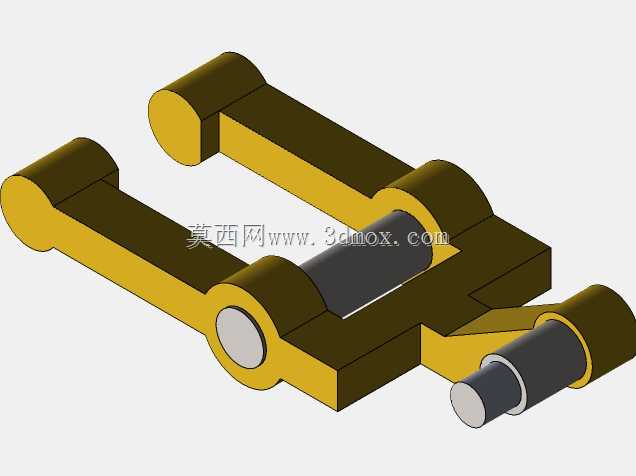

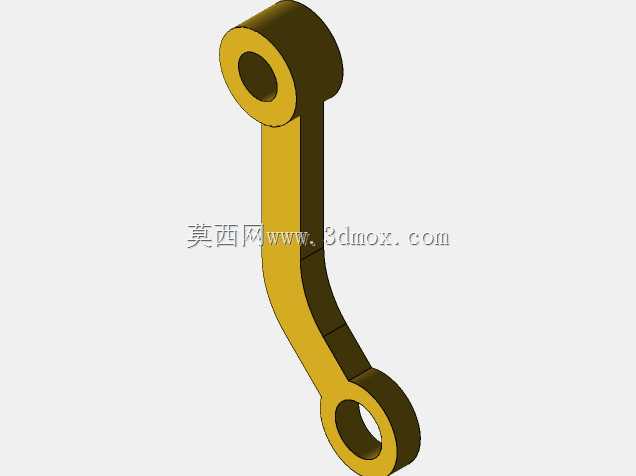

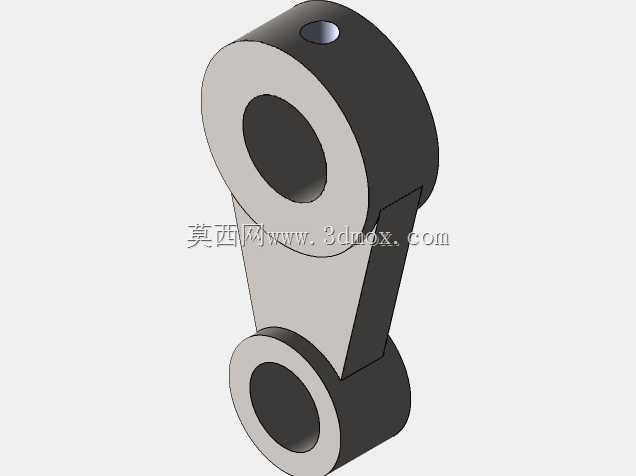

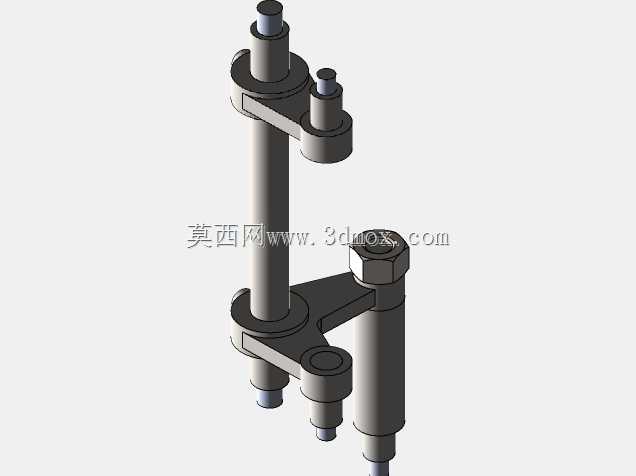

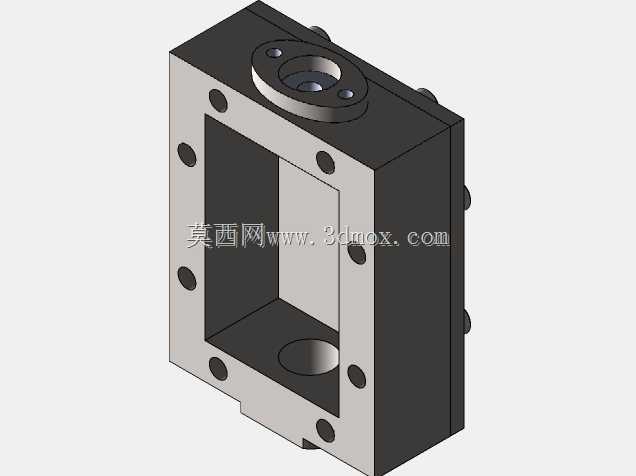

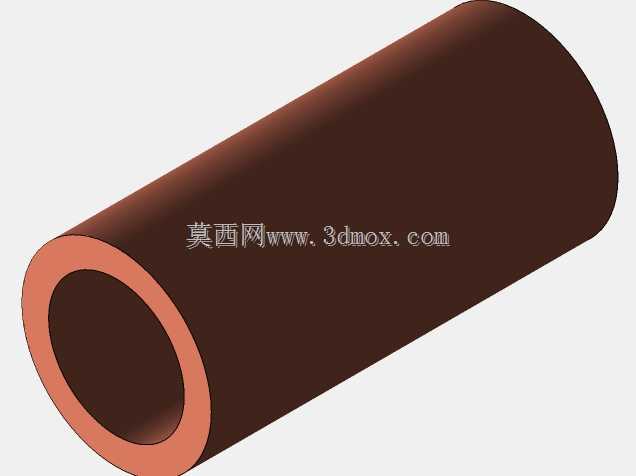

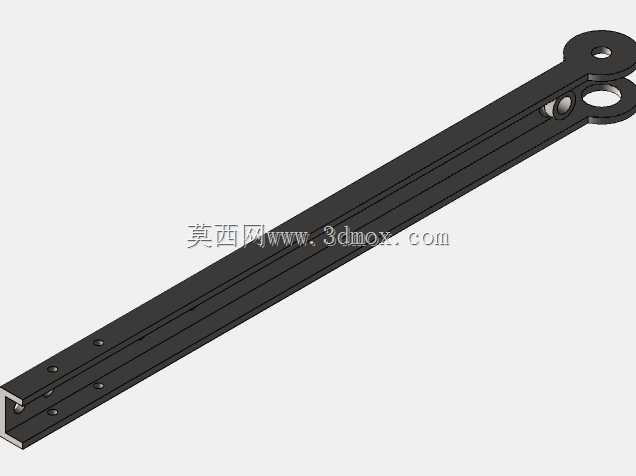

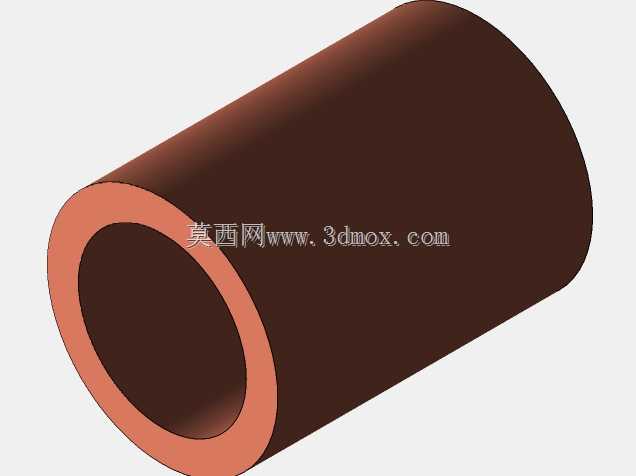

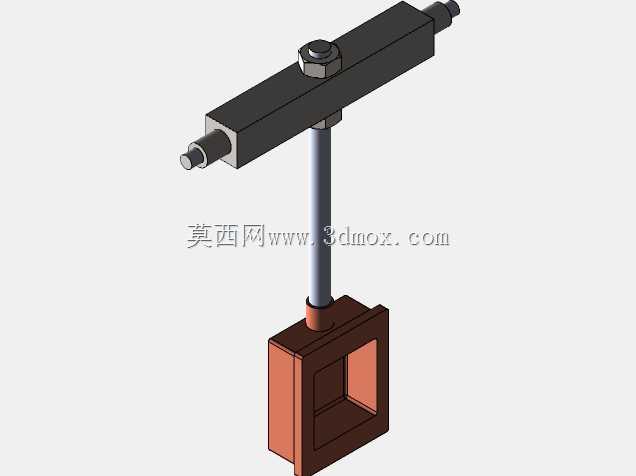

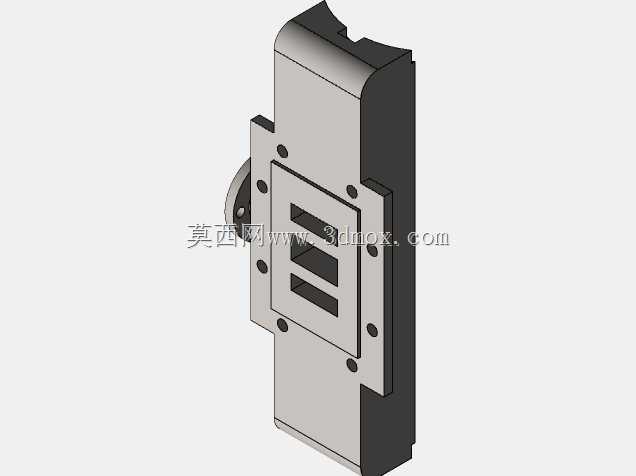

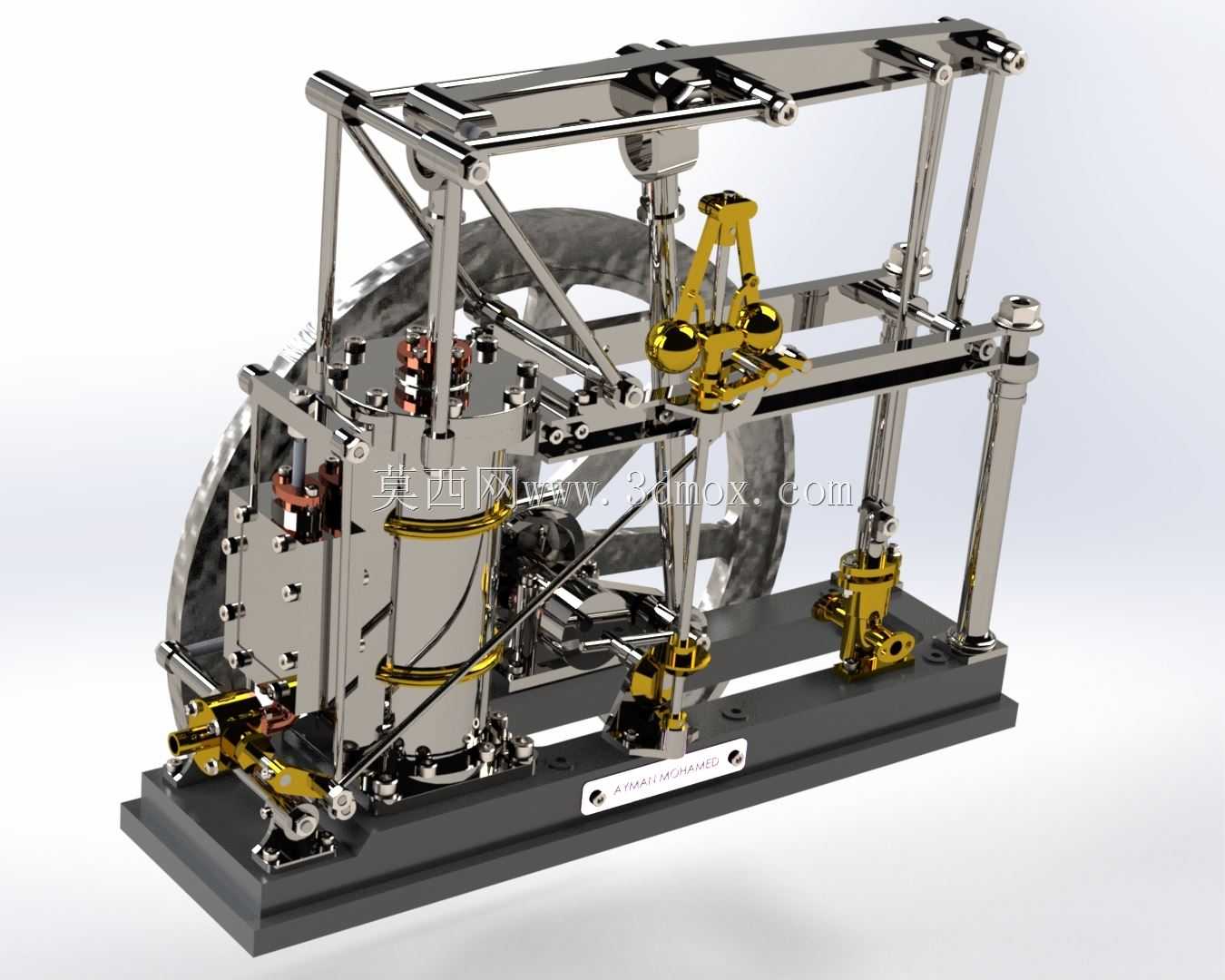

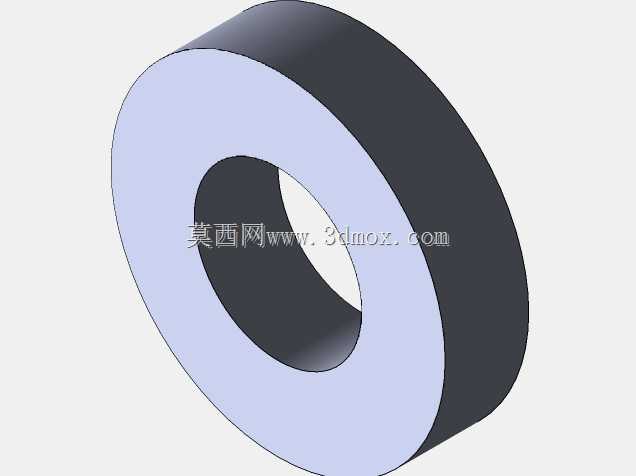

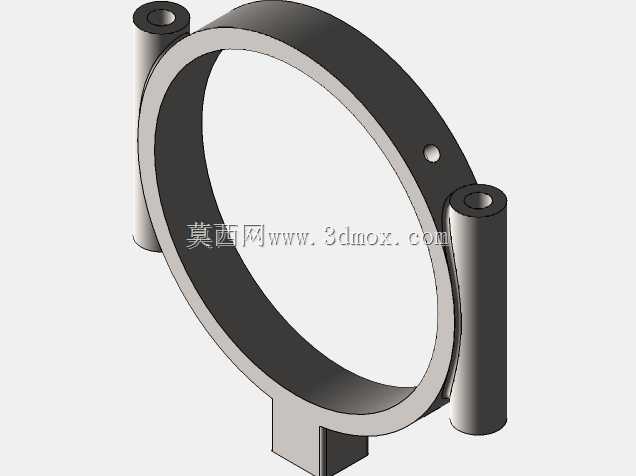

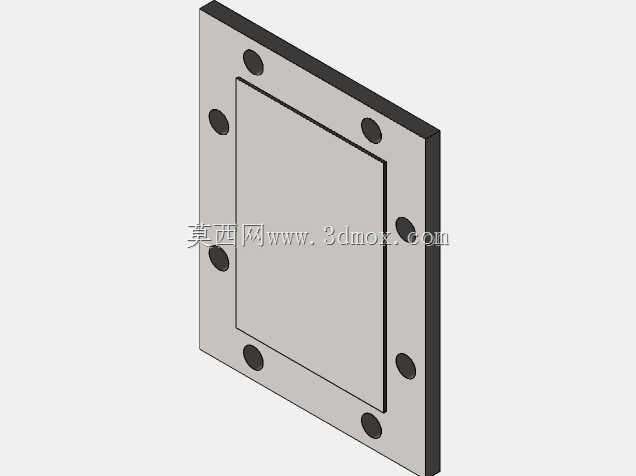

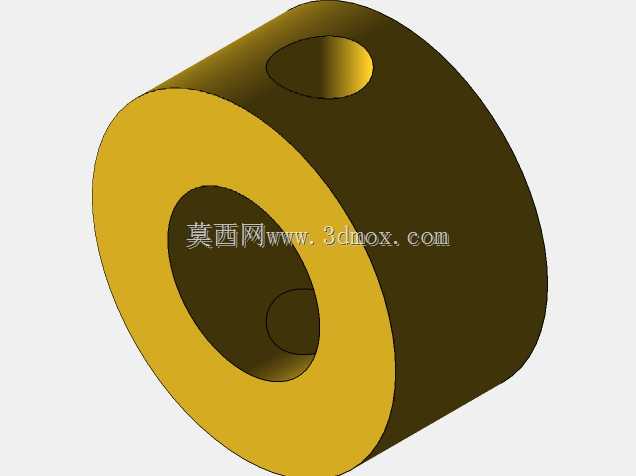

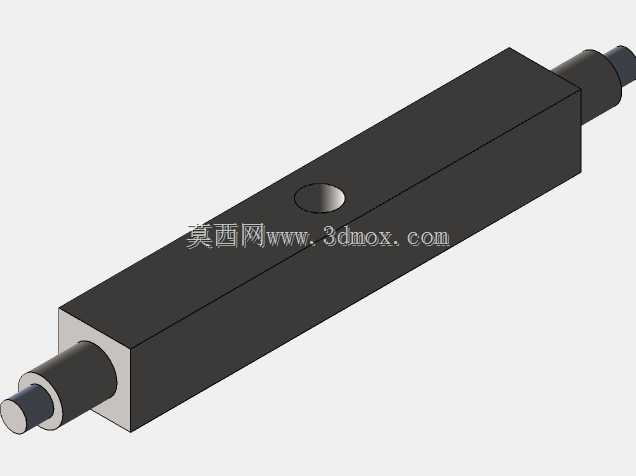

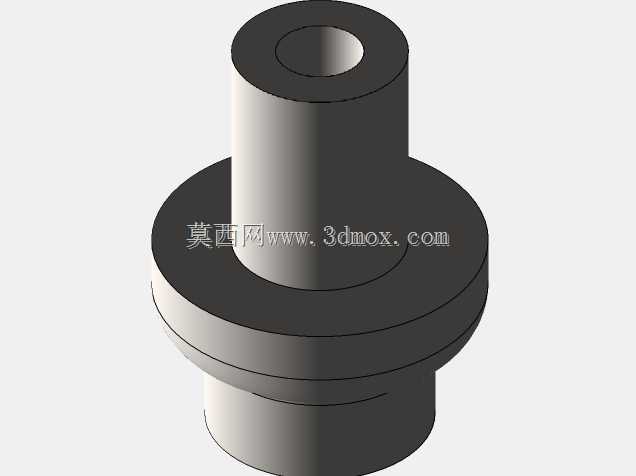

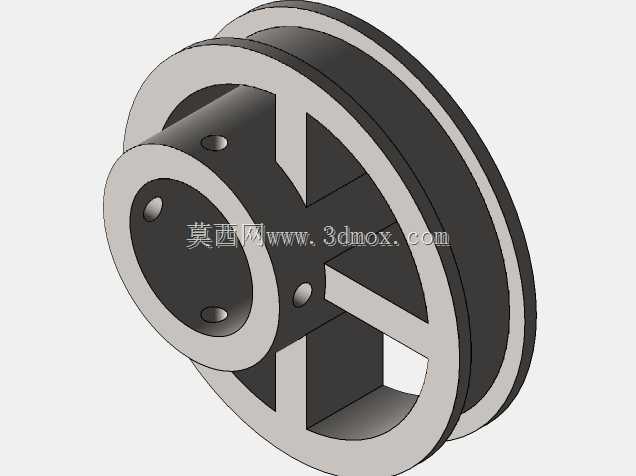

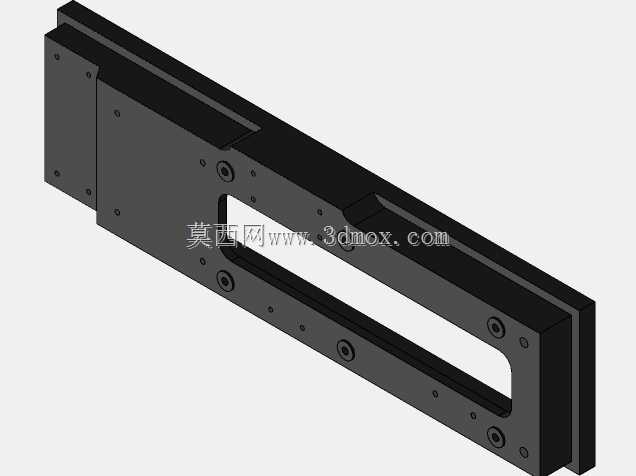

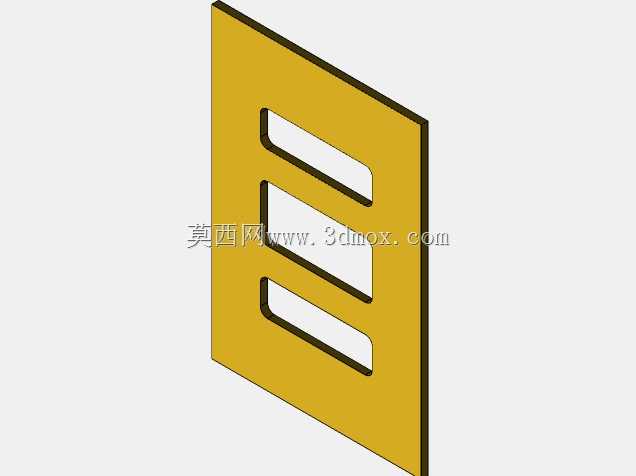

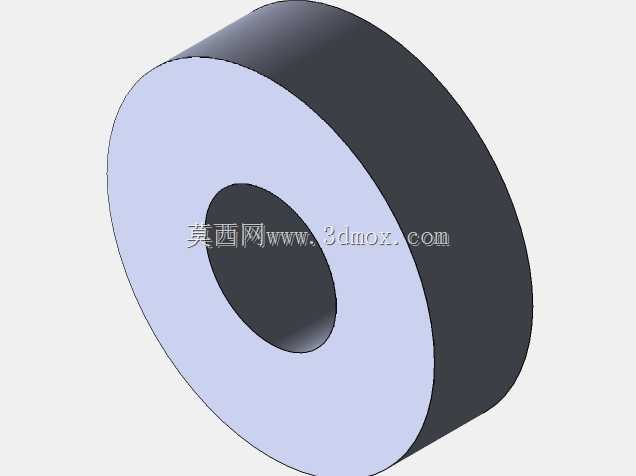

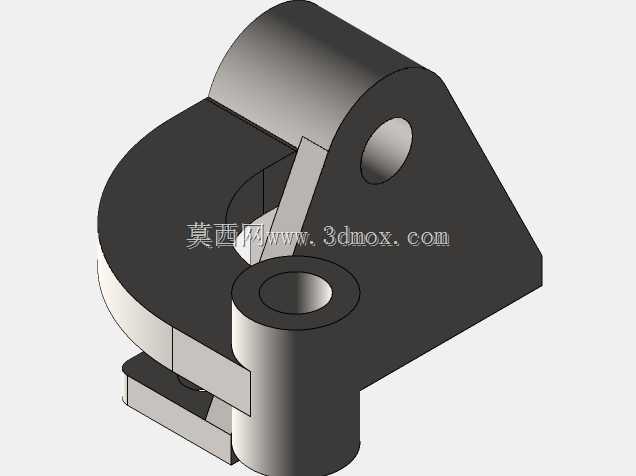

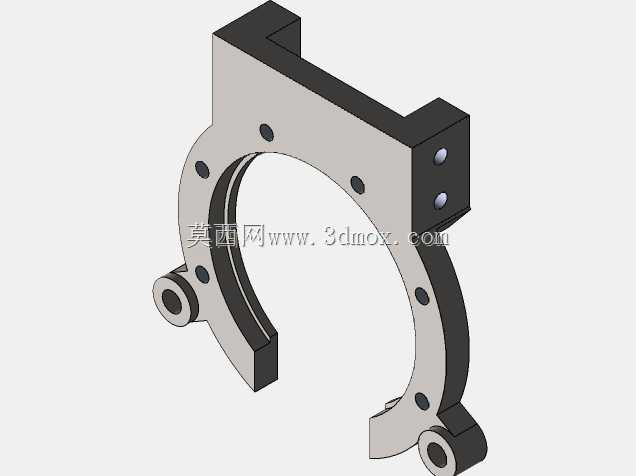

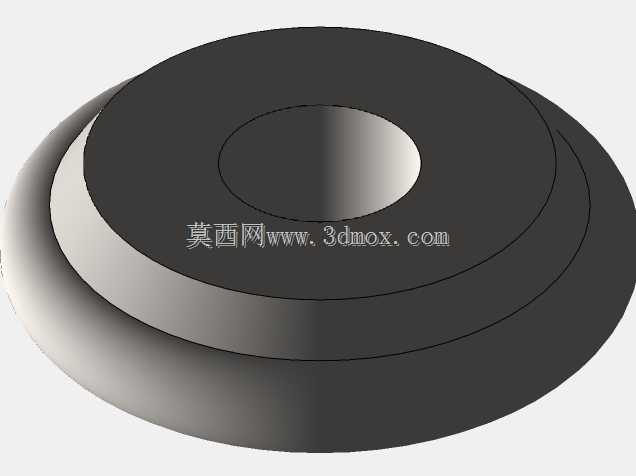

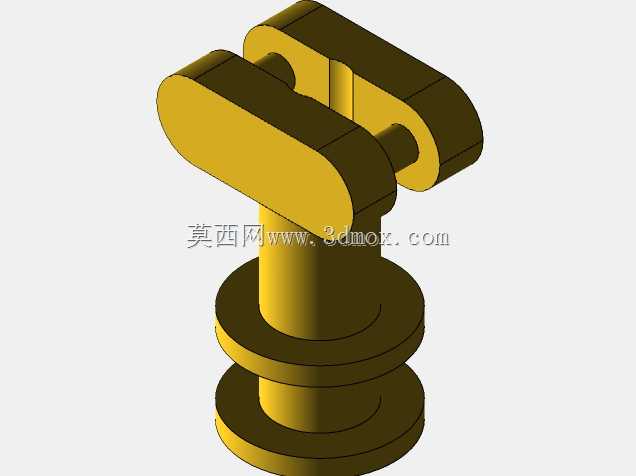

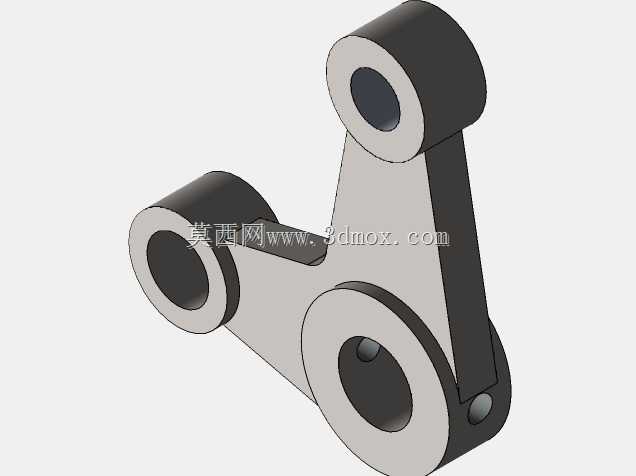

　　产品功能特性上，整套结构采用立式框架布局，四根垂直布置的镀铬立柱作为主体支撑框架，将汽缸总成、曲柄连杆机构、飞轮组件、配气阀组全部集成在统一的铸铁底座上，结构紧凑性较强。配气机构采用滑阀式配气设计，通过偏心轮带动滑阀往复移动，精准控制汽缸进汽、排汽的时序，保证蒸汽能够在活塞运动到对应行程节点时准确进入汽缸推动活塞，做功完成后的废汽也能及时排出，避免余汽残留形成反压影响做功效率。曲柄连杆机构的连杆两端采用铰接式连接，配合铜质轴套降低转动摩擦阻力，所有运动副位置都预留了润滑脂加注空间，可在长时间运转时减少部件磨损。底座上加工有四个对称的安装固定孔，可直接通过螺栓将整套设备固定在安装基座上，避免运转时的振动导致设备移位。

　　设计思路层面，这套结构优先保证了传动逻辑的直观可视性，所有核心运动部件都没有做额外的外壳遮挡，学习者可以直接观察到从活塞往复运动到飞轮旋转的完整传动过程，配气机构的偏心轮、滑阀联动结构也完全外露，能够清晰展示配气时序与活塞运动位置的对应关系。结构选材上，主体受力部件采用铸铁与碳钢材质保证结构强度，摩擦副位置采用铜质衬套提升耐磨性能，立柱等支撑部件采用镀铬处理提升防锈能力与外观质感，不同材质的部件在三维模型中都做了对应的材质区分，金属光泽、部件质感都与实际工业产品保持一致。

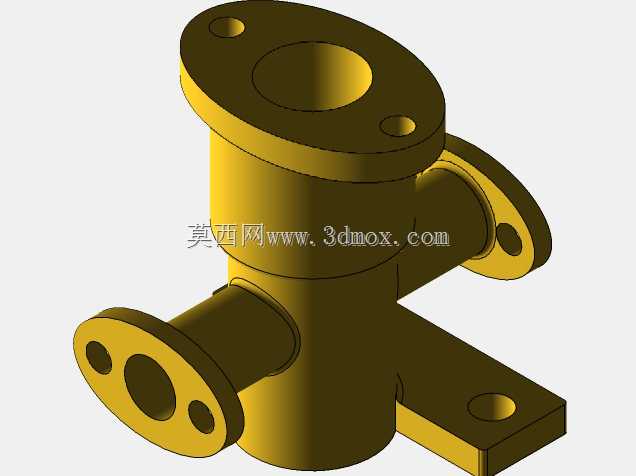

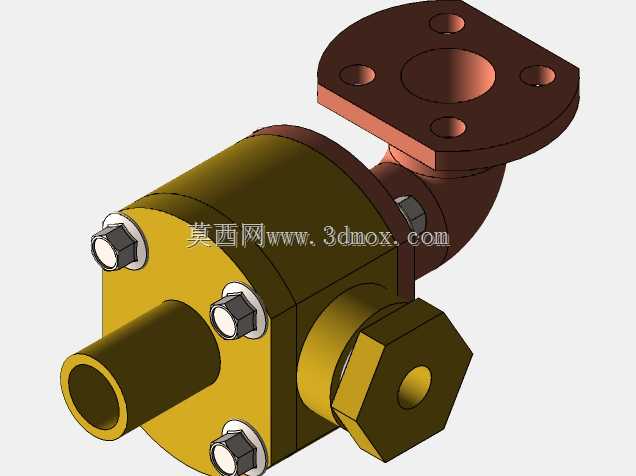

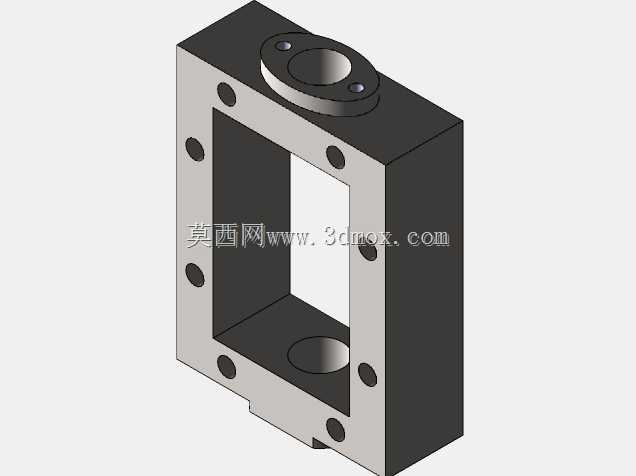

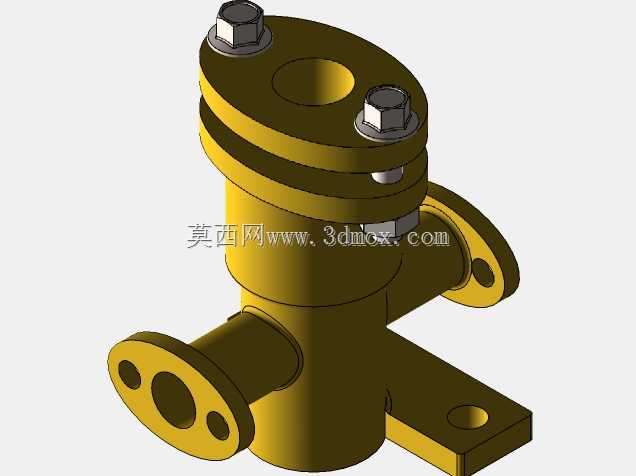

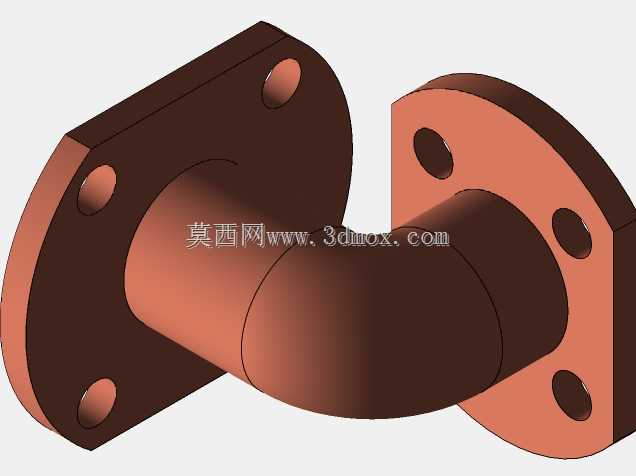

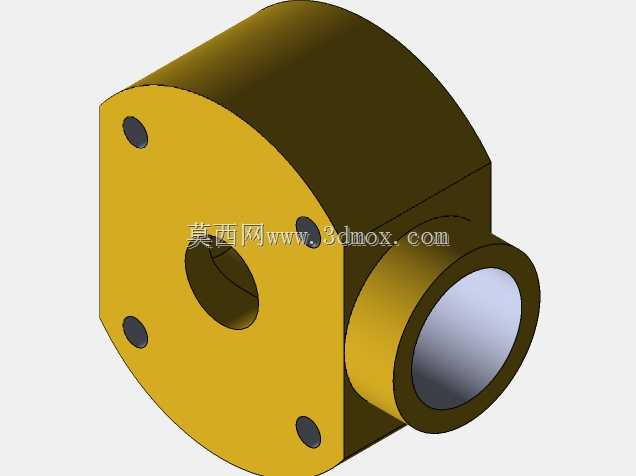

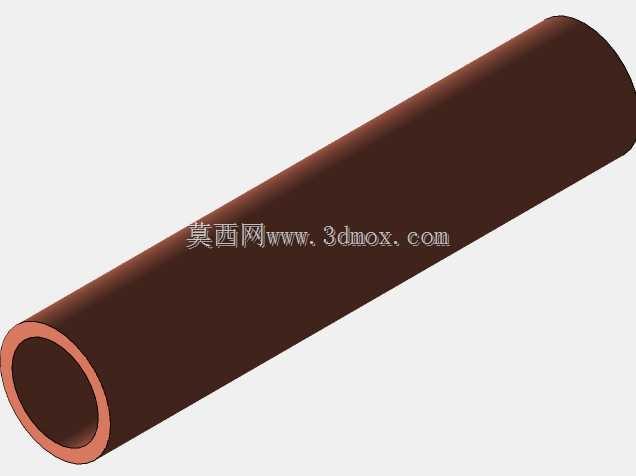

　　外形尺寸与安装边界方面，整套设备的底座长度控制在320mm左右，宽度为180mm，主体结构高度为280mm，飞轮直径为200mm，安装时需要在底座周边预留至少50mm的操作空间，用于日常维护、润滑加注以及管路连接。飞轮的旋转平面与底座长度方向平行，安装时需要注意飞轮周边不能有遮挡部件，避免飞轮运转时发生碰撞。进汽接口布置在汽缸侧面的上部位置，排汽接口布置在滑阀室的下部，外接蒸汽管路时需要预留足够的管路弯曲半径，避免管路弯折导致汽路堵塞。整套结构的重心落在底座的几何中心位置，安装固定后静态稳定性较好，运转时的振动幅度较小，不需要额外做配重处理即可保证平稳运转。

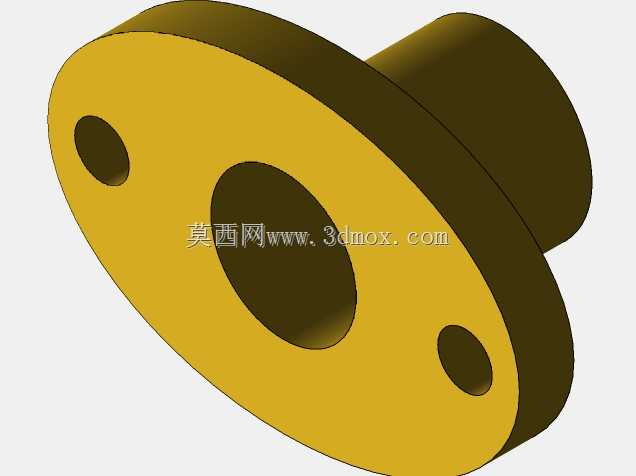

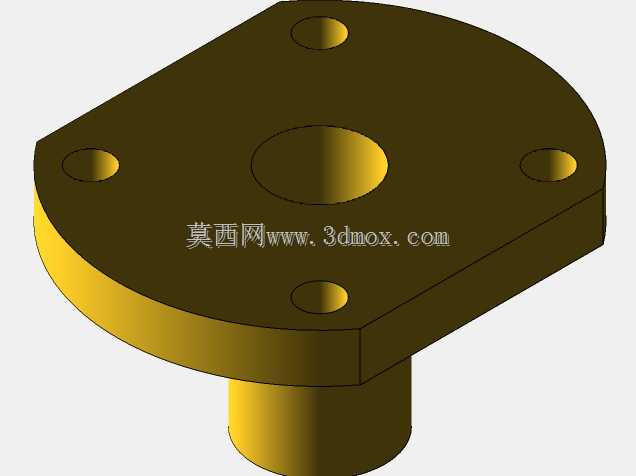

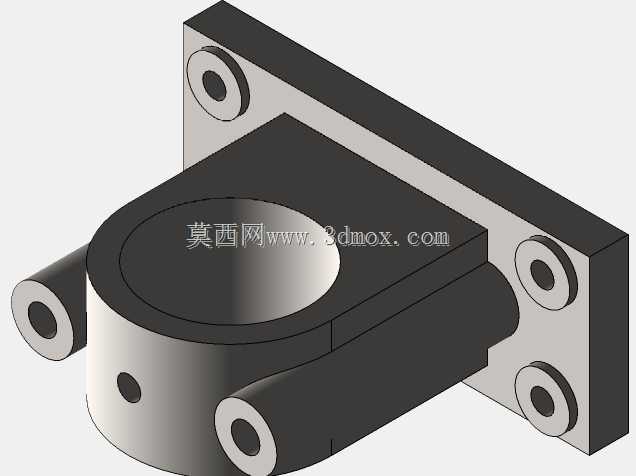

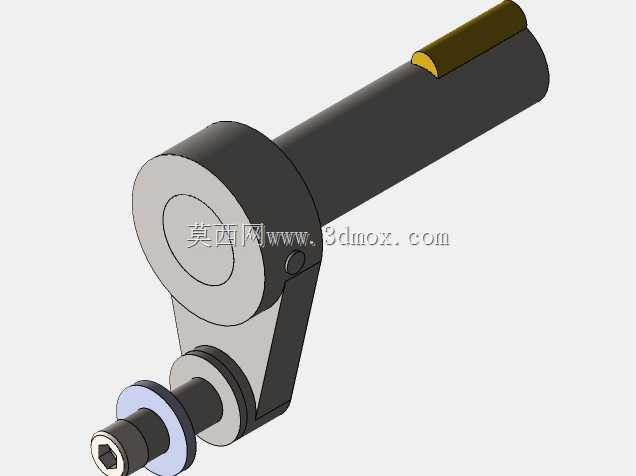

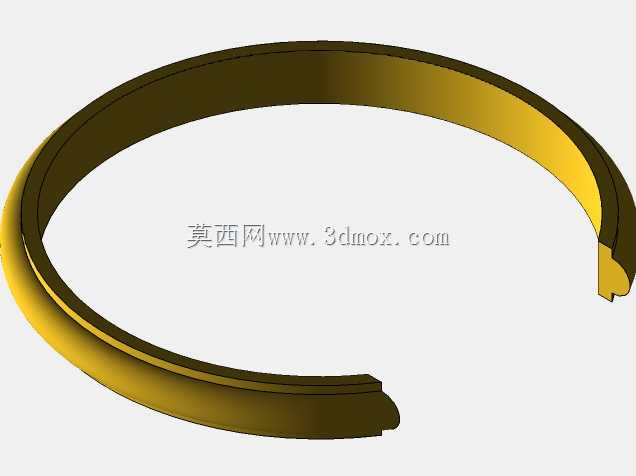

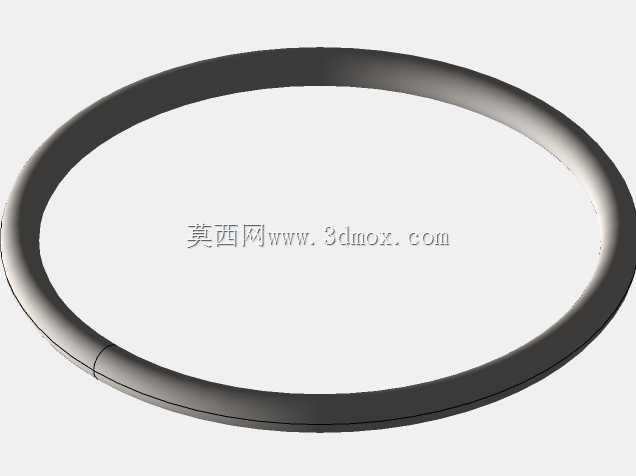

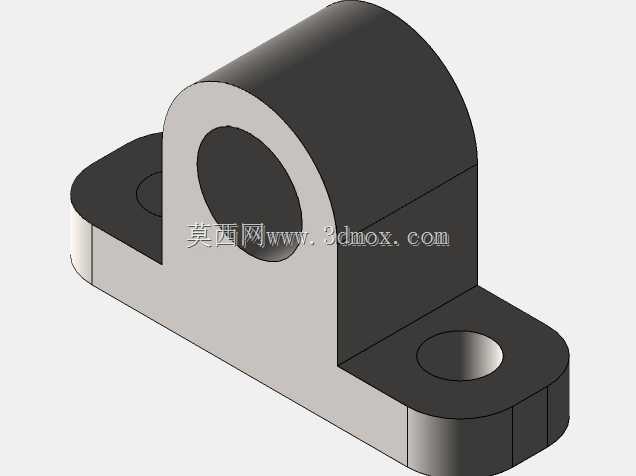

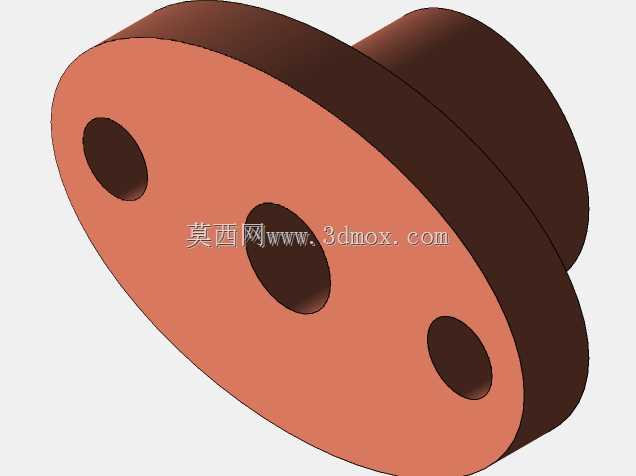

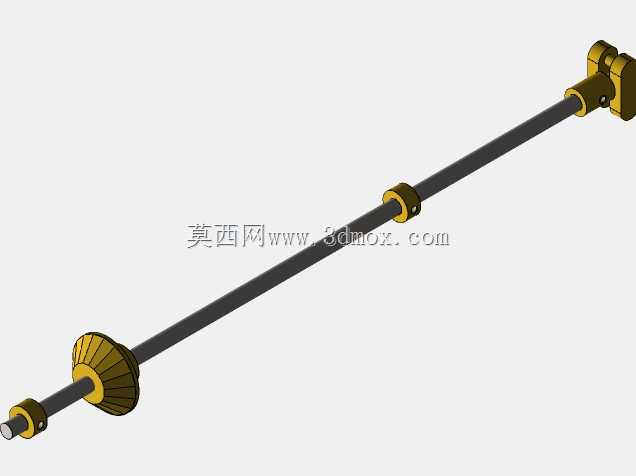

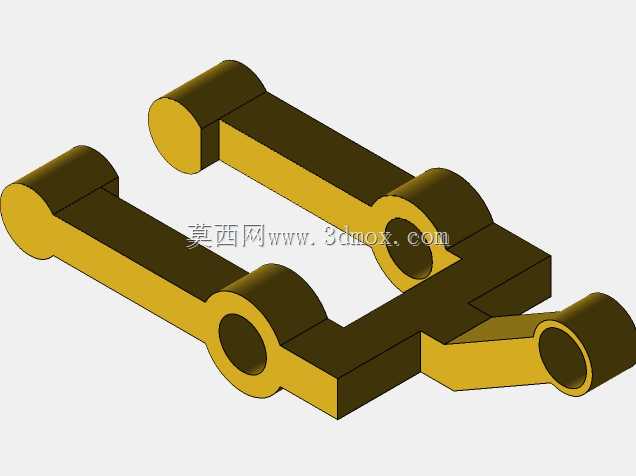

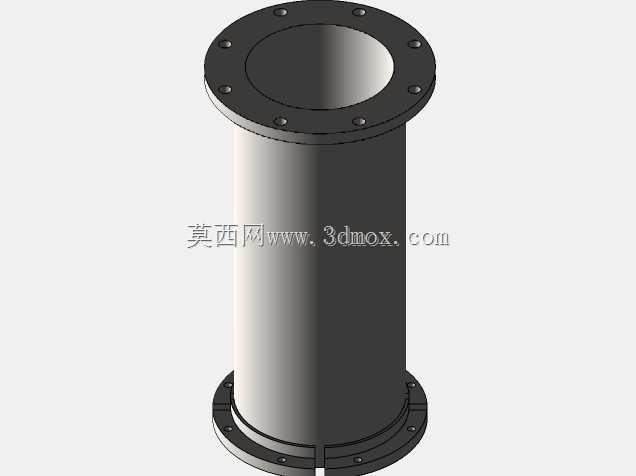

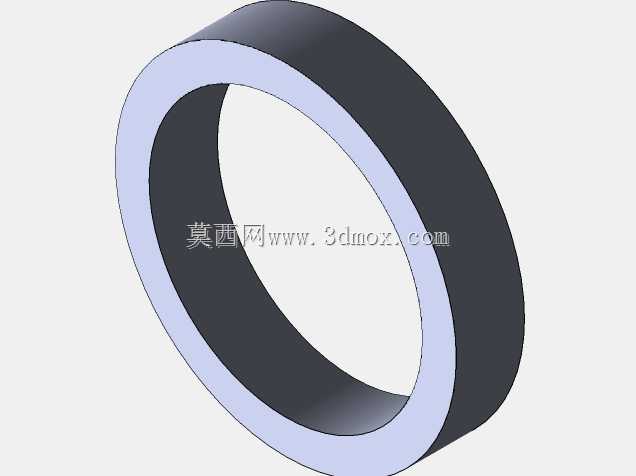

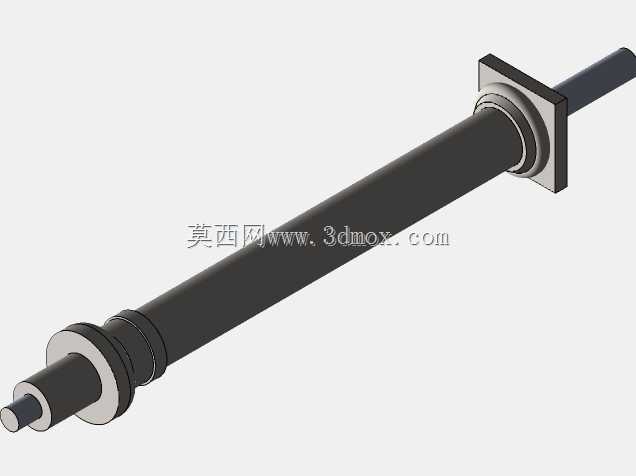

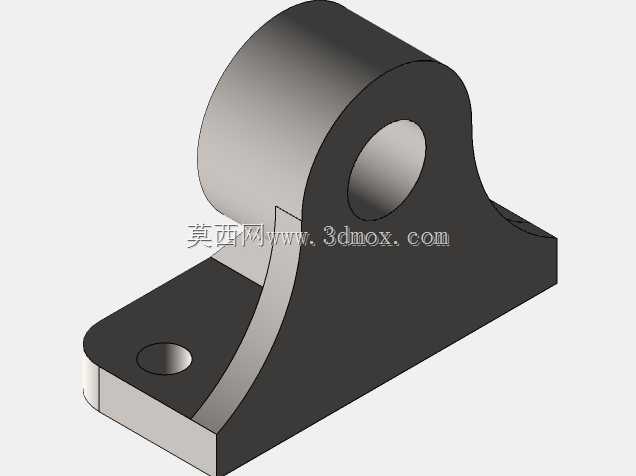

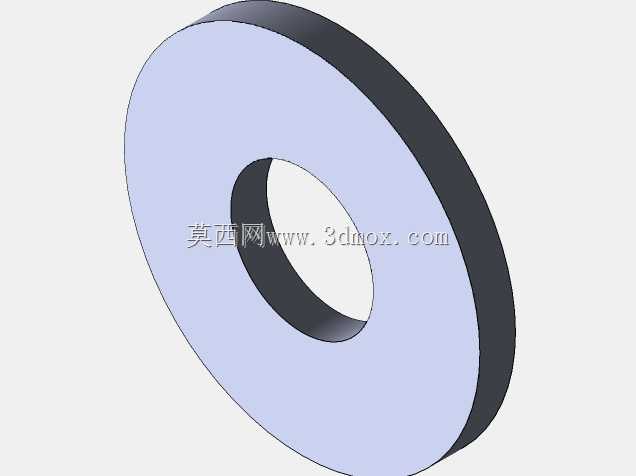

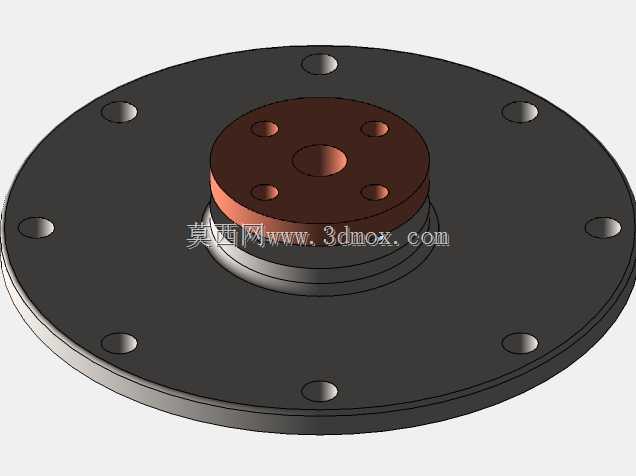

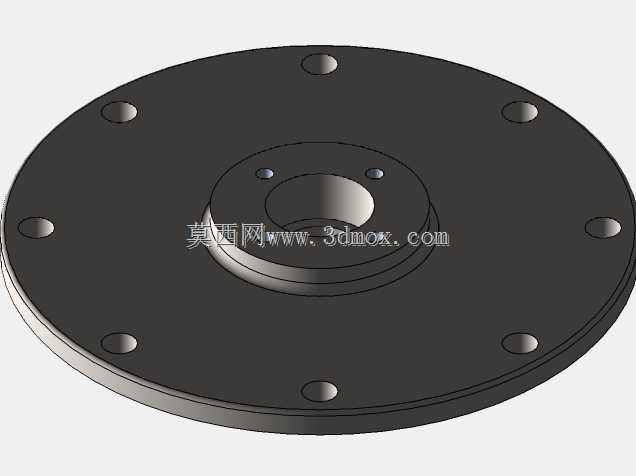

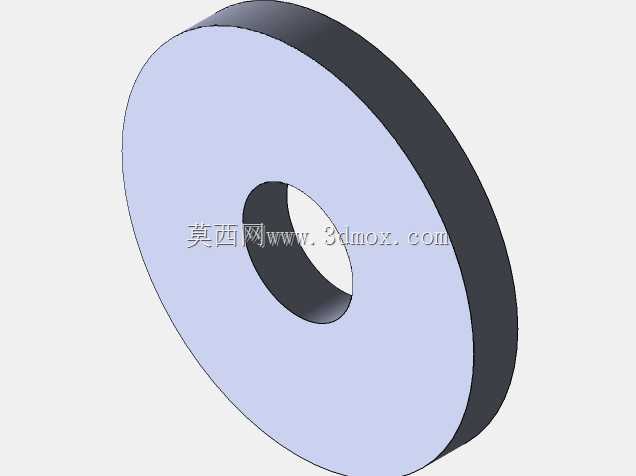

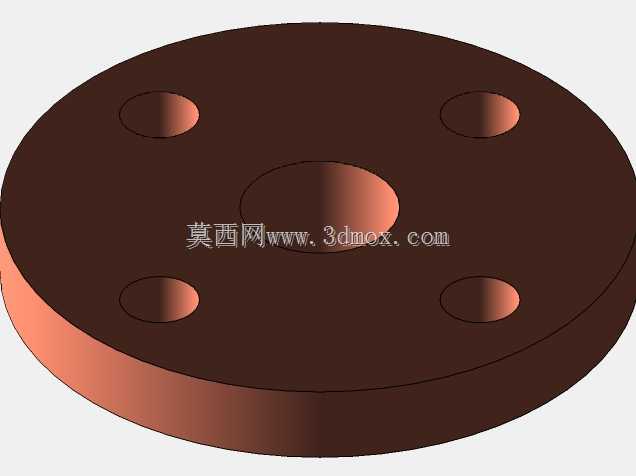

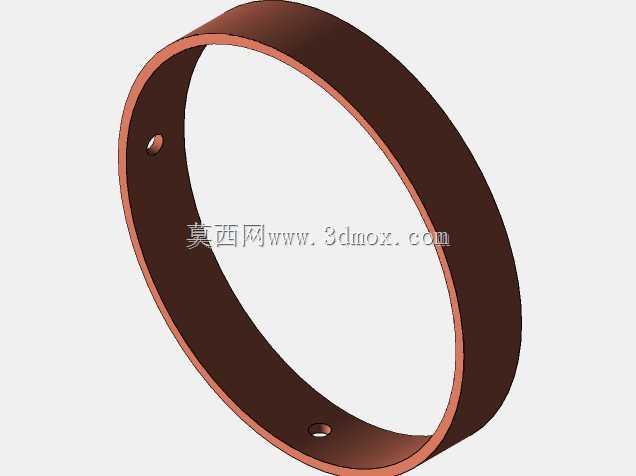

　　从结构细节来看，活塞与汽缸壁之间的配合采用间隙配合设计，预留了合适的活塞环安装槽位，可通过活塞环保证汽缸的密封性，减少蒸汽泄漏导致的效率损失。曲柄轴的两端采用带座轴承支撑，降低轴系转动的摩擦阻力，同时保证曲柄轴的旋转同轴度，避免长时间运转出现轴系偏磨的问题。所有连接螺栓都采用标准件设计，方便后期的拆解维护与部件更换，没有特殊定制的异形连接件，降低了结构的加工与维护成本。
