学生方程式钢管桁架赛车结构设计

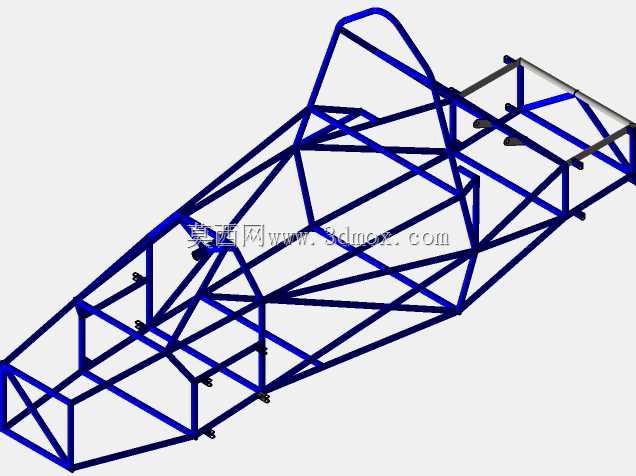

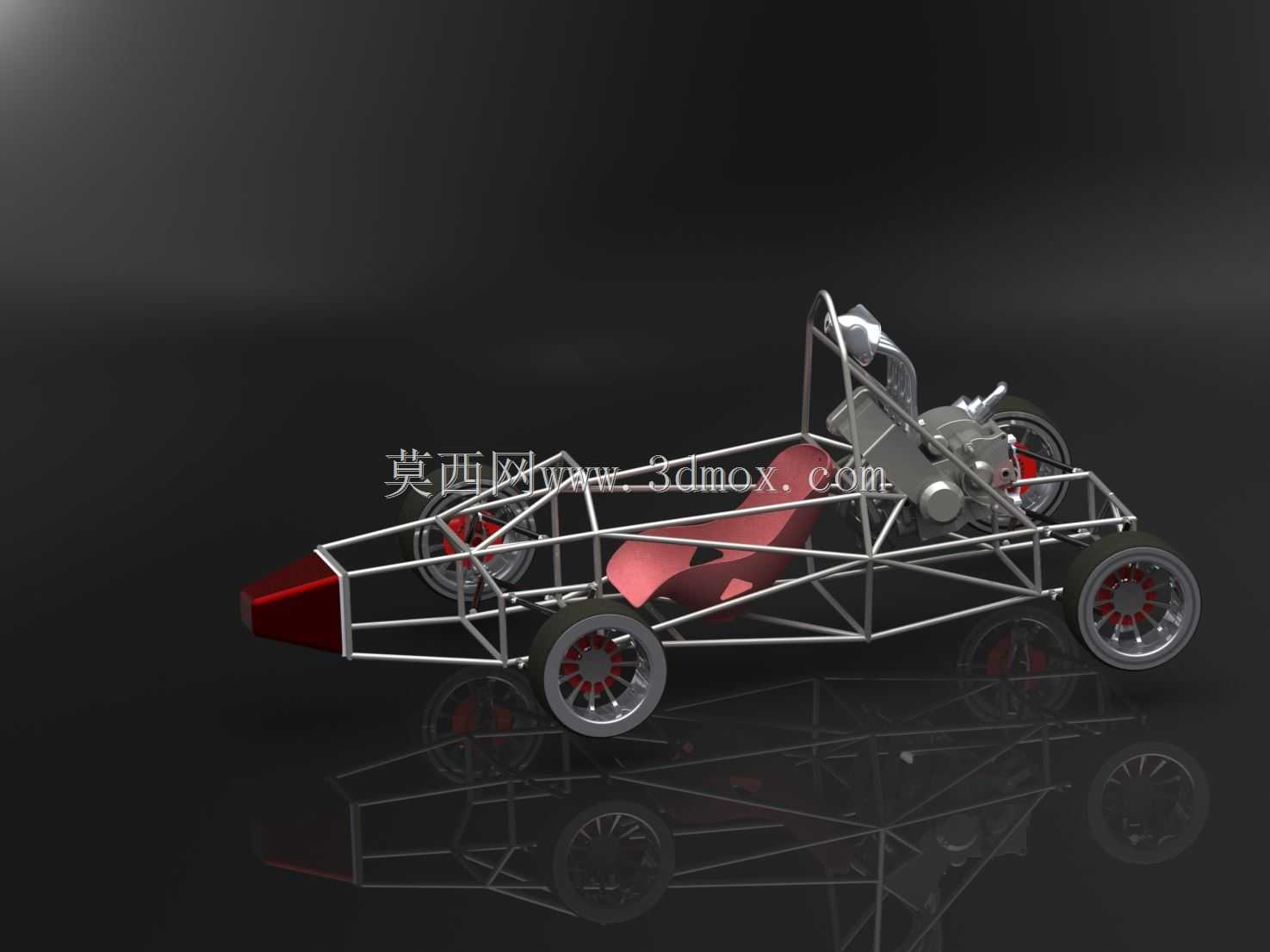

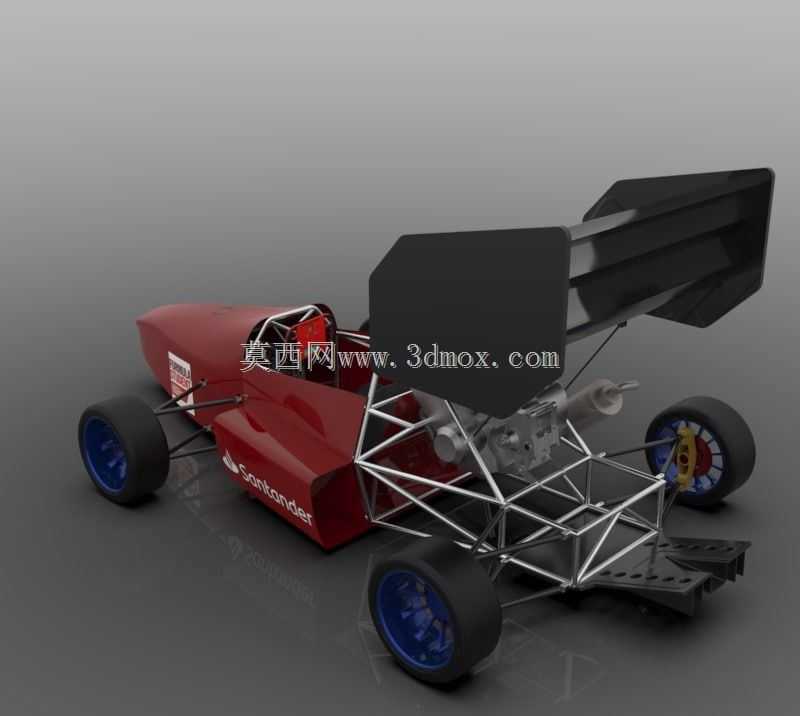

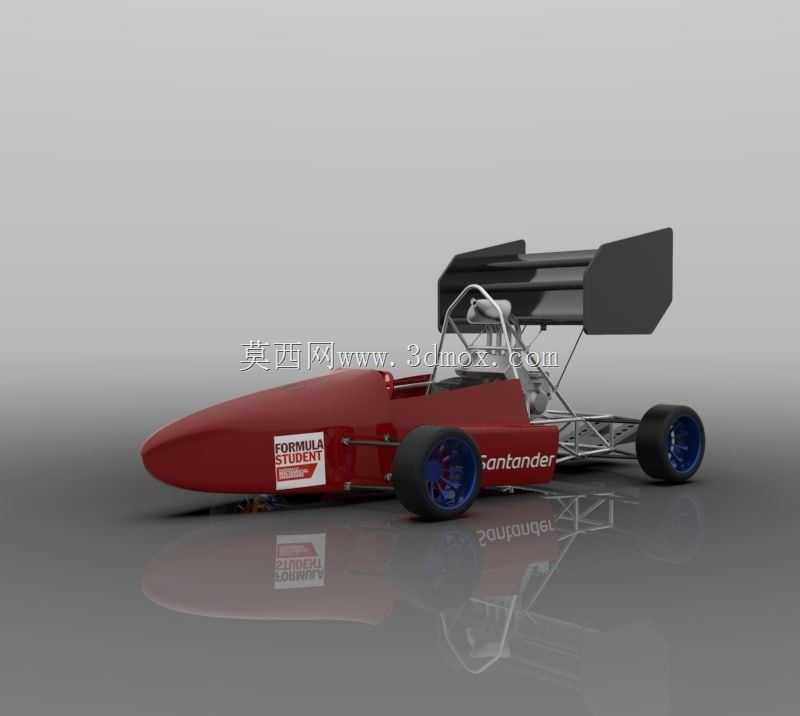

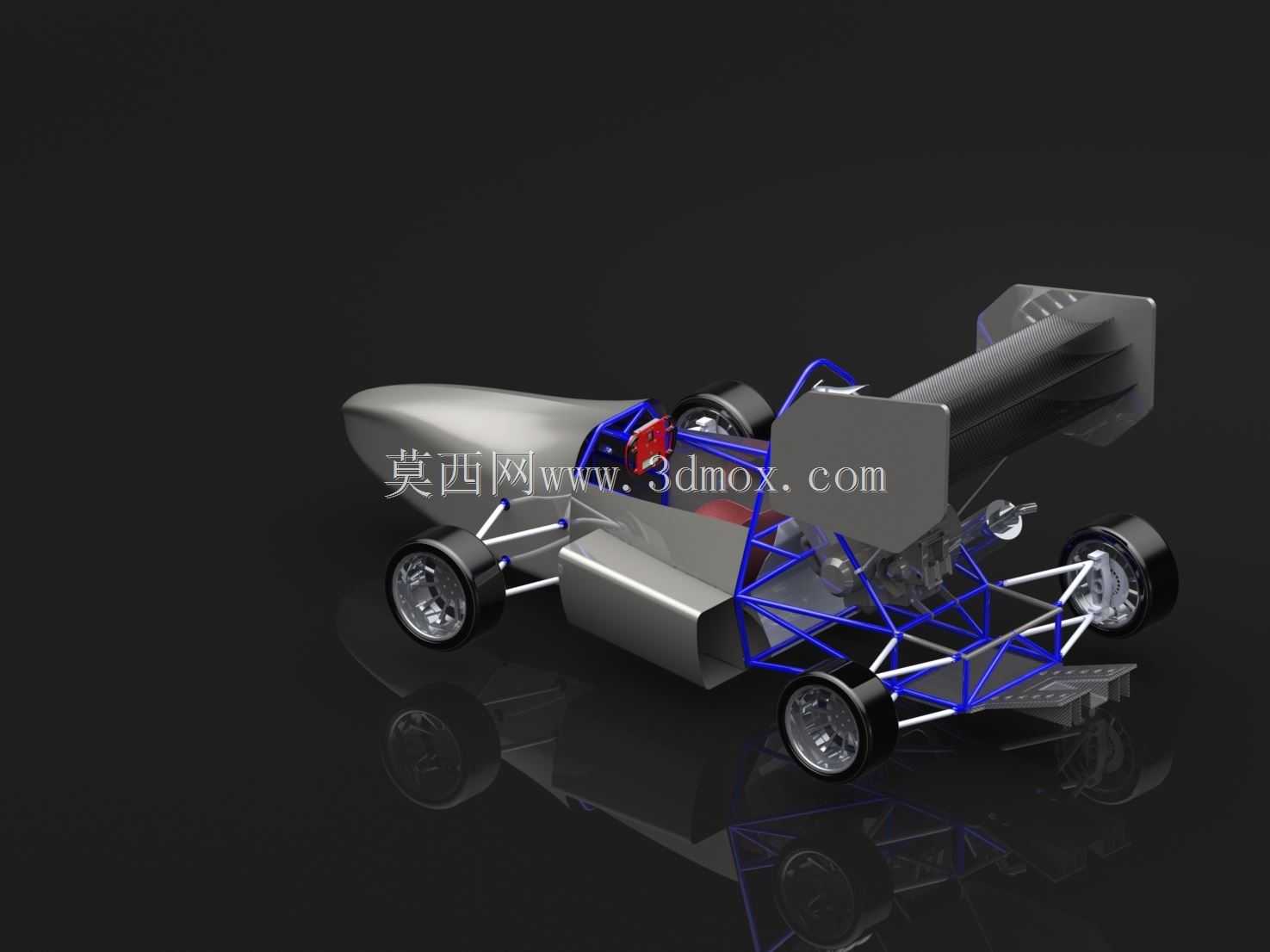

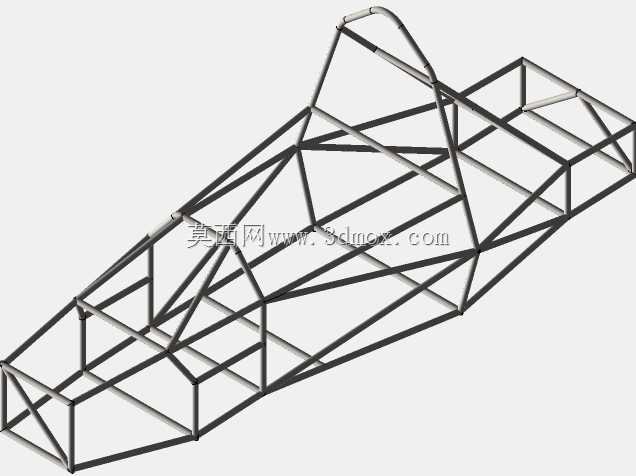

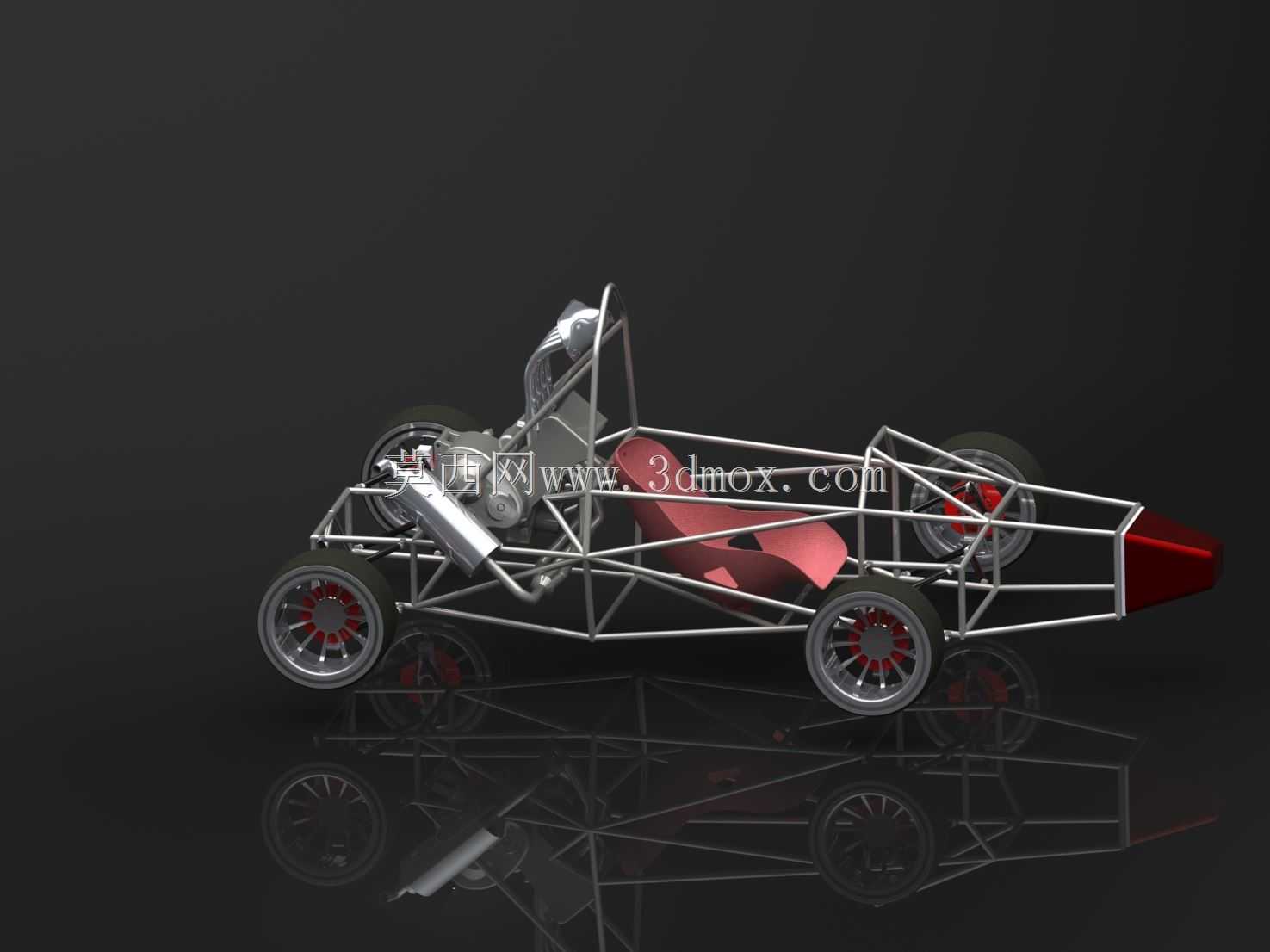

　　这款单座开轮式赛车的结构设计，核心围绕学生赛事场景的实操需求展开，整体采用钢管空间桁架式车架作为承载主体，区别于量产乘用车的承载式车身结构，桁架结构通过不同管径的薄壁钢管焊接成型，在保证 torsional stiffness 满足赛道激烈操控需求的前提下，尽可能降低整备质量，适配学生赛事对整车重量的严格限制。车架的主环、前环、侧边防撞结构的管材选型与排布，完全参照大学生方程式赛事的安全规则边界设计，主环采用大管径高强度钢管，侧边防撞结构设置斜向支撑管，在发生侧向碰撞时能够通过管材的塑性变形吸收冲击能量，避免座舱结构侵入威胁驾驶员生存空间。

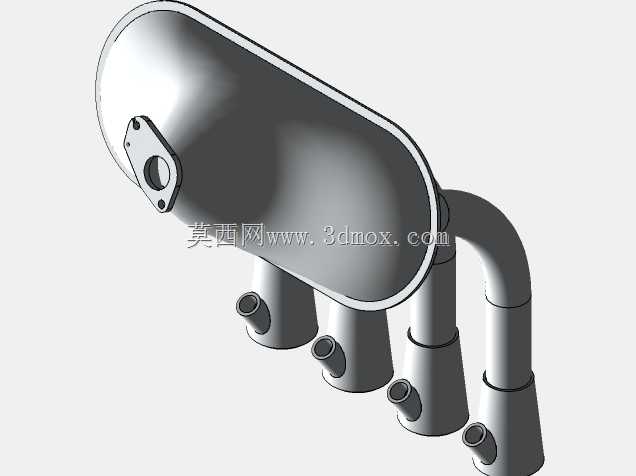

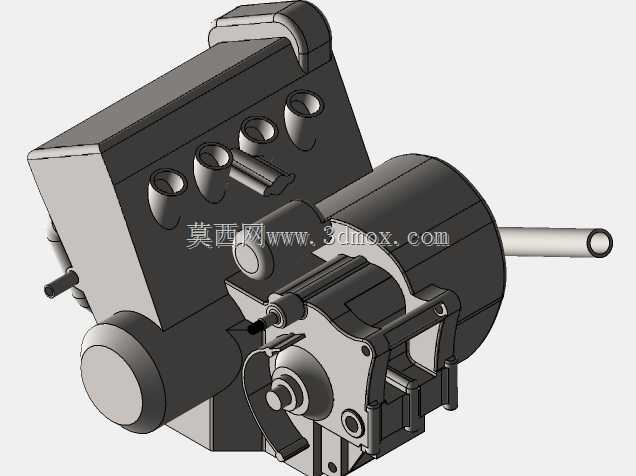

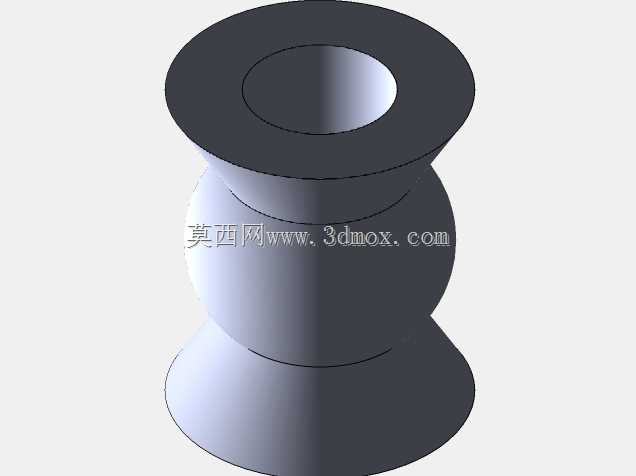

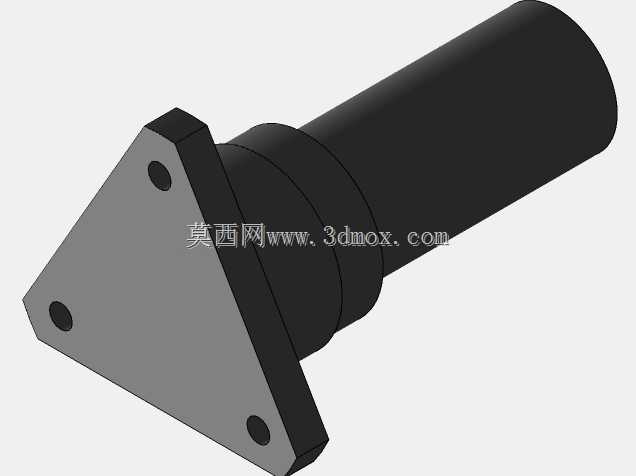

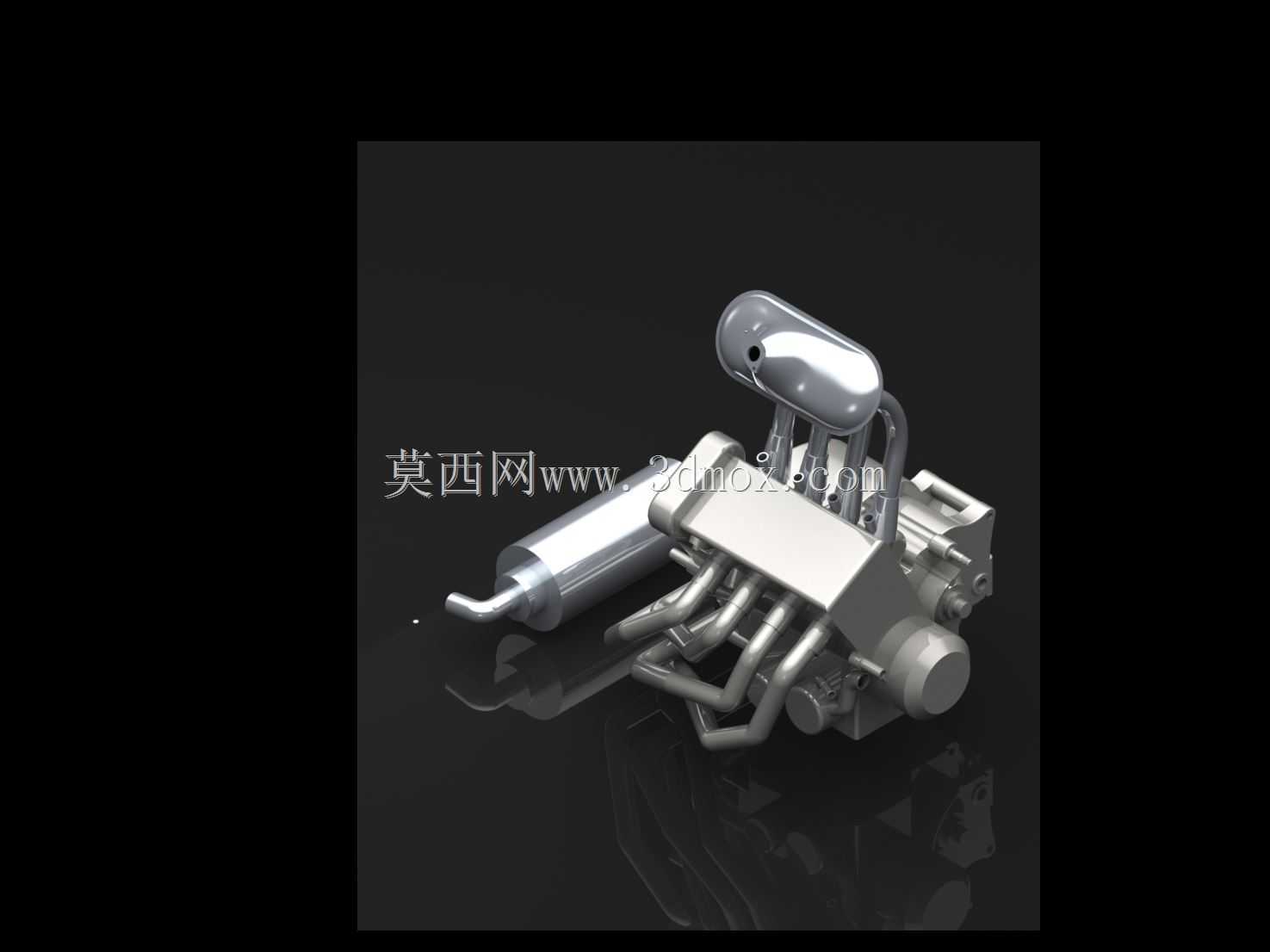

　　动力单元采用后置后驱的布局形式，发动机安装位的桁架结构预留了足够的安装与维护空间，周边的悬置安装点采用加厚钢管焊接支座，匹配橡胶减震垫连接动力总成，隔绝发动机运转产生的振动传递到车架，避免长时间振动导致的焊缝疲劳开裂。传动系统的布置充分考虑了半轴的工作角度，差速器安装支座的位置经过反复校核，保证赛车在极限压缩、回弹行程内，半轴的万向节工作角度始终处于设计允许范围内，避免传动系统出现卡滞、异常磨损的问题。

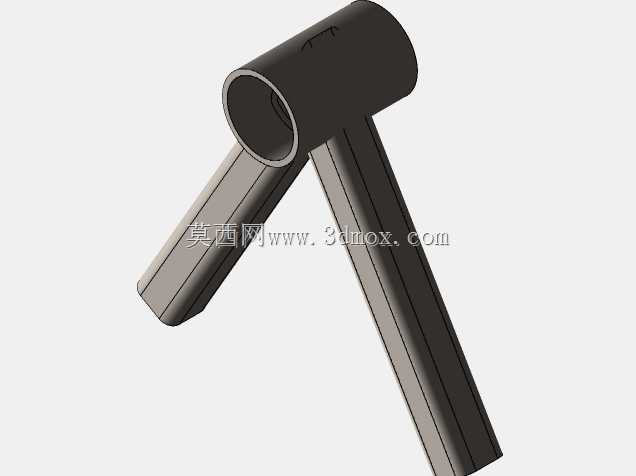

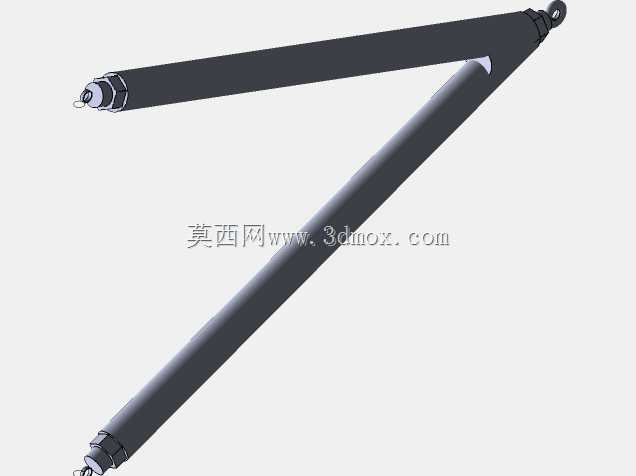

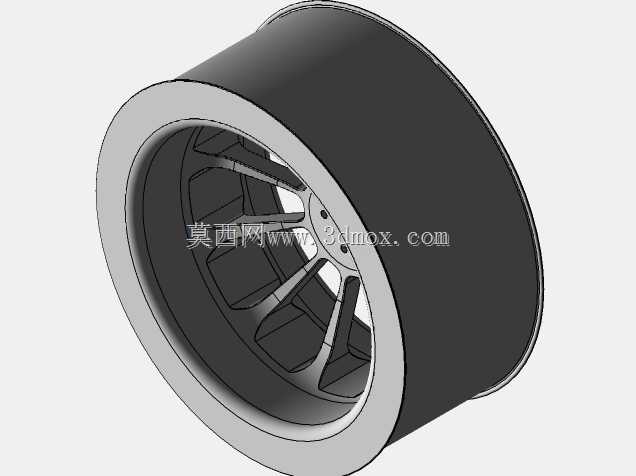

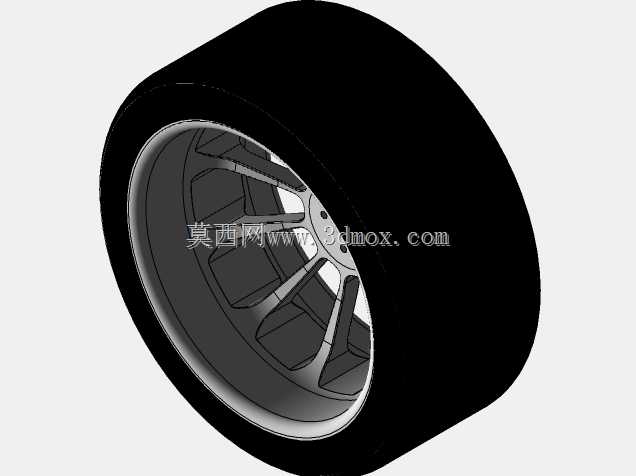

　　行走系统采用双叉臂式独立悬架结构，上下叉臂均采用钢管焊接成型，叉臂与车架的连接点设计为可调式杆端关节轴承结构，能够根据不同赛道的抓地力特性，灵活调整车轮外倾角、主销后倾角、前束角等定位参数，适配干地、湿地等不同路面的操控需求。轮毂采用轻量化铝合金材质，搭配大尺寸热熔胎配方的赛车轮胎，轮辋内侧预留了刹车通风导管的安装位，能够在赛车高速行驶时将正面气流导向刹车卡钳与刹车盘，避免长时间制动导致的热衰减问题，保证制动系统在连续弯道工况下的制动效能稳定性。

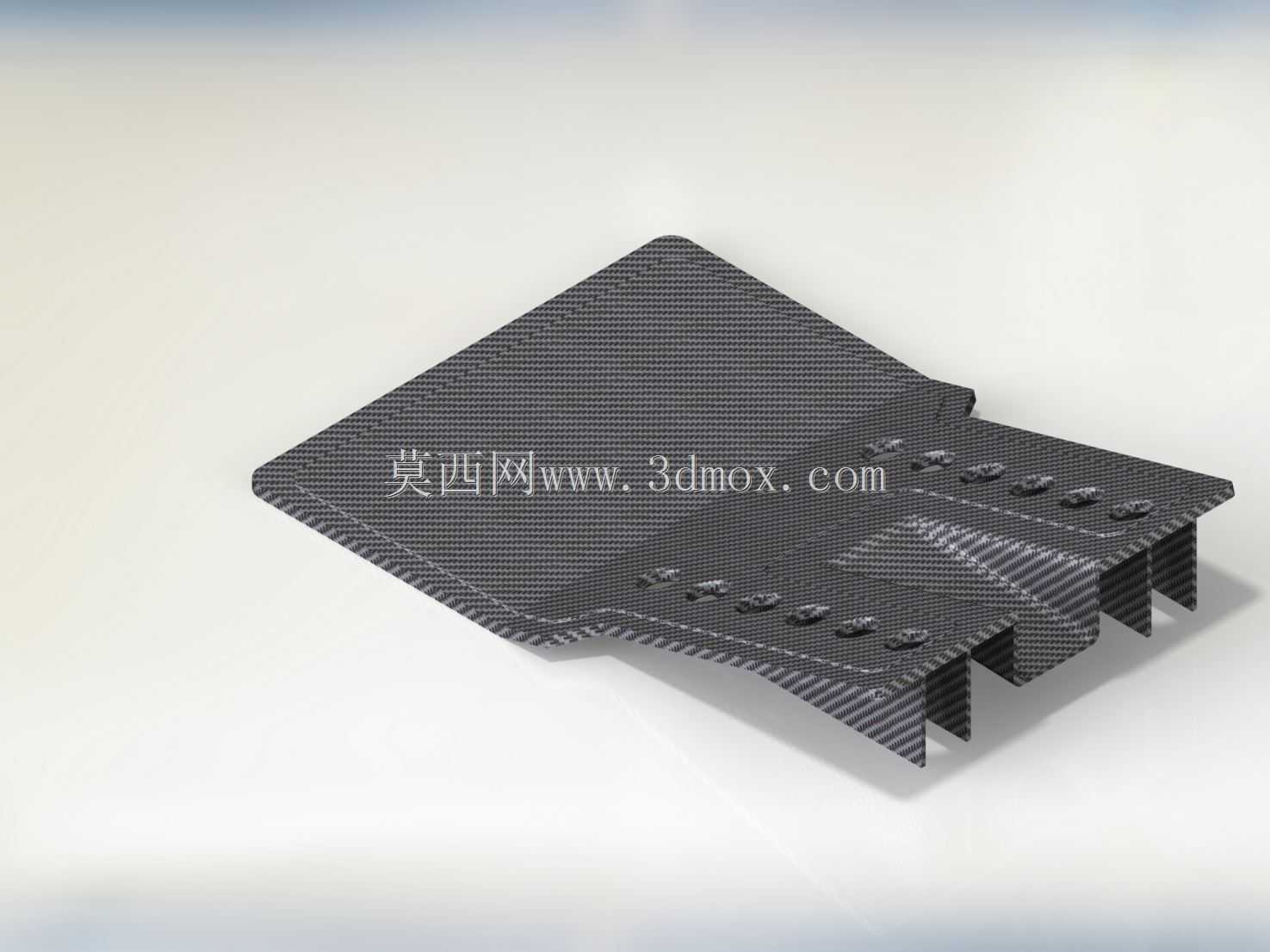

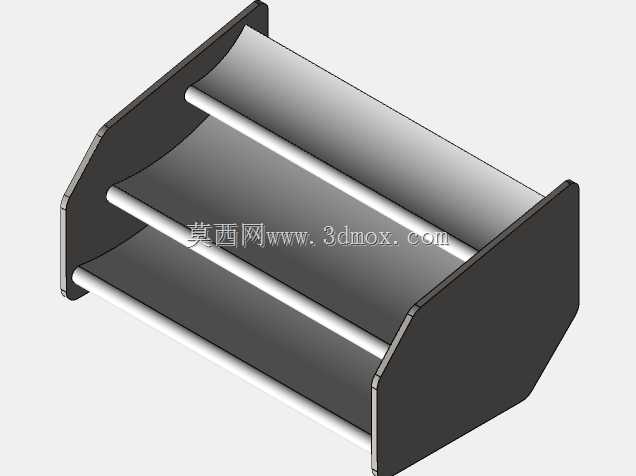

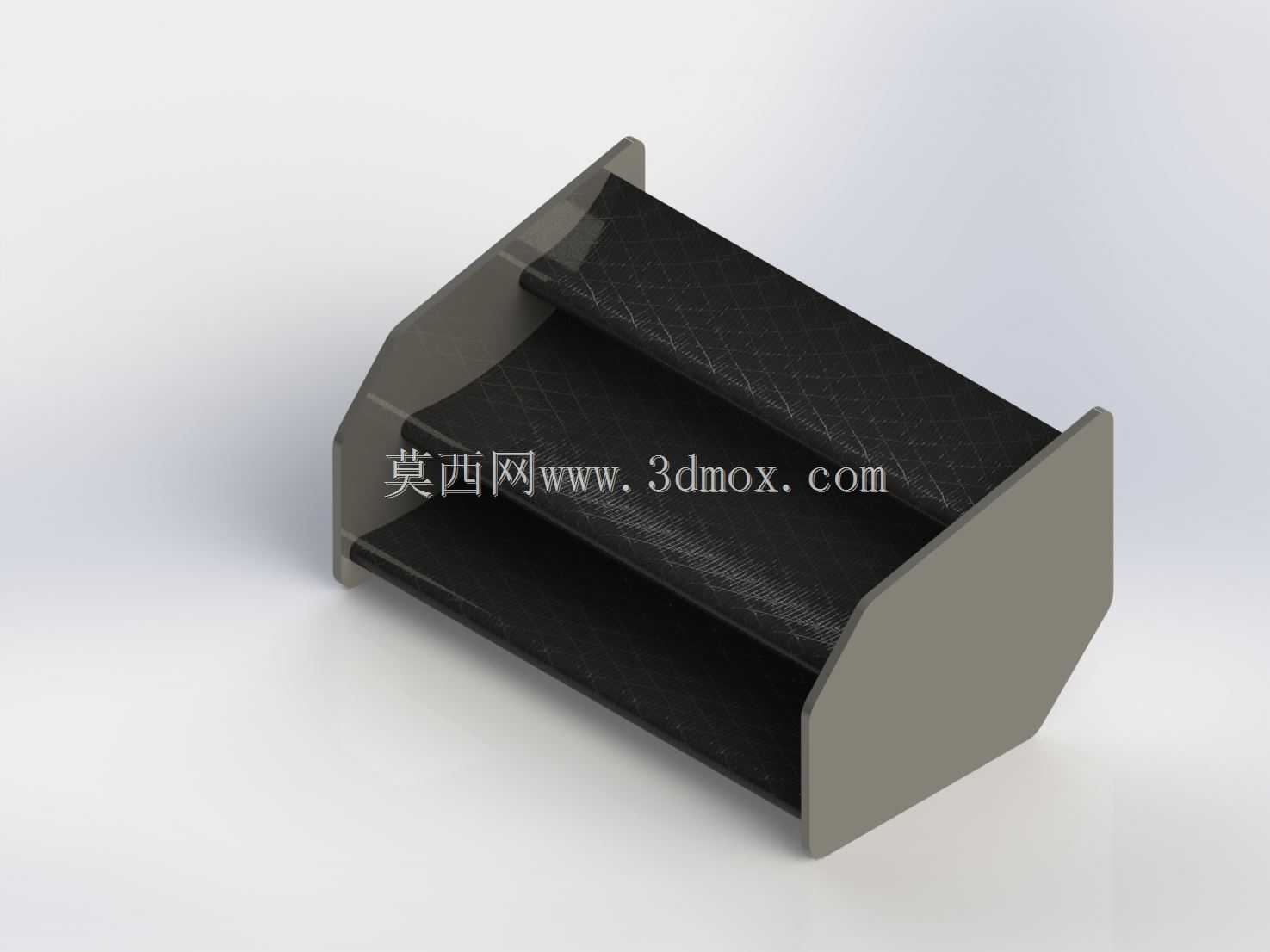

　　空气动力学套件的设计兼顾了下压力生成与行驶阻力的平衡，车尾配备大尺寸高位尾翼，尾翼的主翼面与襟翼角度可根据赛道特性调整，在高速赛道适当减小襟翼角度降低风阻，在多弯的低速赛道增大襟翼角度提升车尾下压力，增强后轮抓地力。车头部分设计了前翼与分流器结构，前翼除了生成前轮下压力之外，还能够梳理前轮周边的乱流，减少轮胎转动带来的气流紊流对整车空气动力学效率的影响，分流器则能够梳理车底气流，加速车底空气流速，形成车底与车身上方的压力差，提升整车的下压力水平。

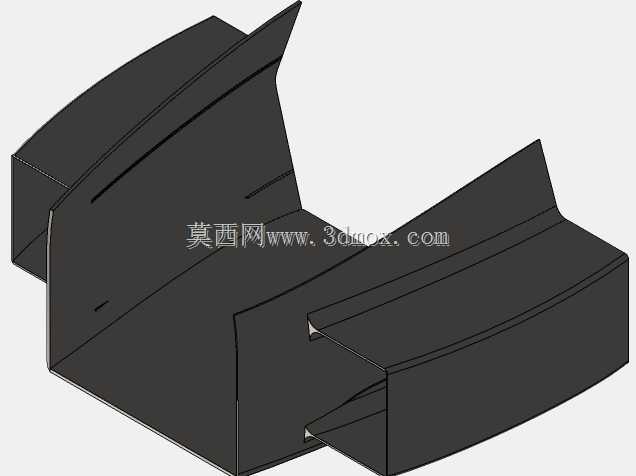

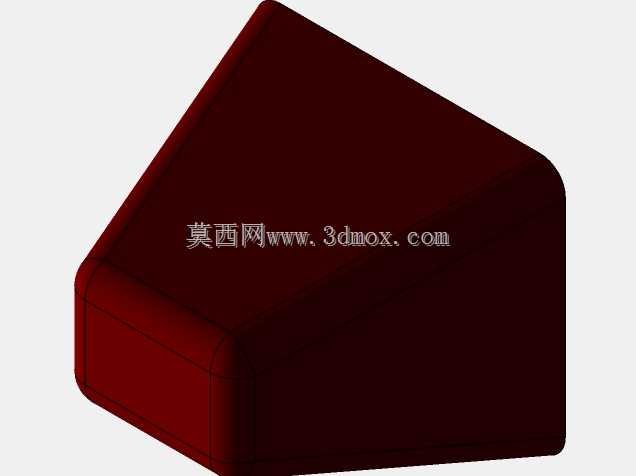

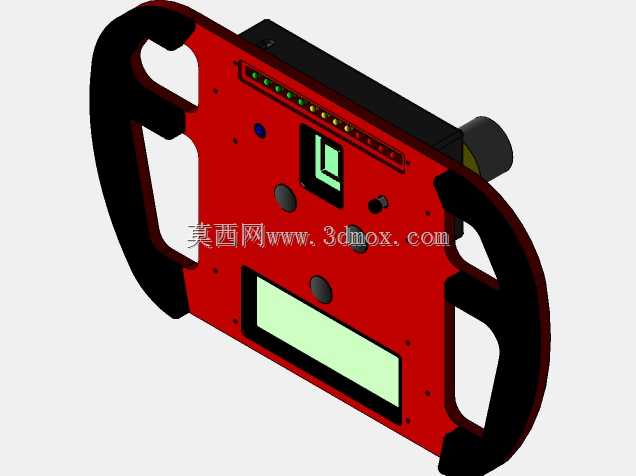

　　座舱区域的设计充分考虑了驾驶员的操作空间，座椅安装位预留了前后调整的滑轨安装空间，能够适配不同身高的驾驶员乘坐，方向盘采用快拆结构，方便驾驶员进出座舱，踏板组的安装位置也设计为可调结构，能够根据驾驶员的腿长调整踏板前后位置，保证驾驶员在佩戴头盔、系好多点式安全带的状态下，能够顺畅完成转向、油门、制动的操作。车身覆盖件采用轻量化复合材料制作，覆盖件与车架的连接采用快拆卡扣结构，方便赛事过程中快速拆装检查内部机械结构，覆盖件的曲面设计充分考虑了气流导向作用，侧箱部分的覆盖件设计有散热导流通道，能够将正面气流导向散热器与发动机舱，带走动力总成运转产生的热量，避免出现水温、机油温度过高的问题。

　　整车的尺寸边界严格参照赛事规则限制设计，轴距、轮距参数经过多轮动力学仿真优化，保证赛车在弯道中的转向灵活性与高速行驶的稳定性平衡，前后悬长度尽可能缩短，降低赛车的转动惯量，提升转向响应速度。车架的焊接节点全部采用满焊工艺，关键受力节点额外增加三角形加强片，避免应力集中导致的车架开裂问题，所有管路、线束的排布都设计有专用的固定卡扣安装位，避免赛车行驶过程中管路、线束晃动与周边部件产生摩擦破损，提升整车的可靠性。
