皮带轮传动简易连杆式机械臂结构

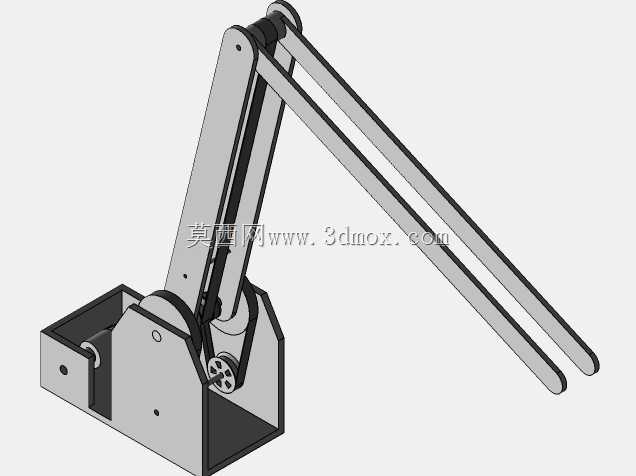

　　这款皮带轮驱动的连杆式机械臂，主要面向轻载工况下的物料移载、工位辅助上下料场景，常见于小型自动化生产线的零散工件转运、教学实验平台的机械原理演示、桌面级小型作业单元的重复性位移动作执行，相比多关节伺服机械臂，它的结构逻辑更简单，维护门槛更低，不需要复杂的控制系统调试就能完成固定轨迹的往复动作，适合对成本敏感、动作路径单一的作业场景。从结构设计逻辑来看，整个臂体采用平行四边形连杆构型，这种构型的核心优势是末端执行端在臂体抬升、伸展的全过程中能始终保持水平姿态，不需要额外增加腕部旋转调平结构，就能保证抓取的工件不会因为臂体角度变化出现倾斜滑落，大幅简化了末端执行器的结构复杂度。动力传递路径上，驱动端布置在底座的安装腔体内，

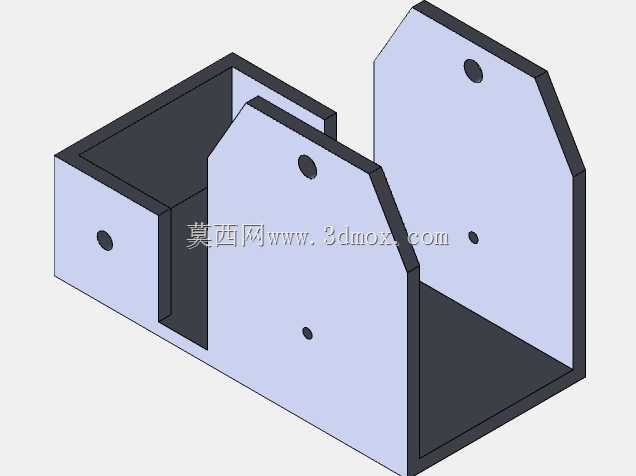

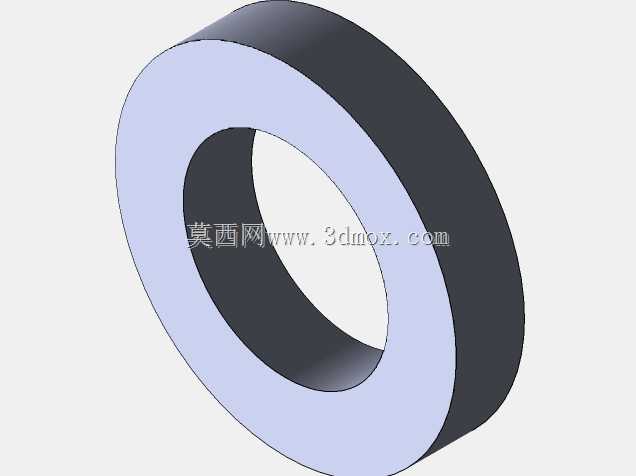

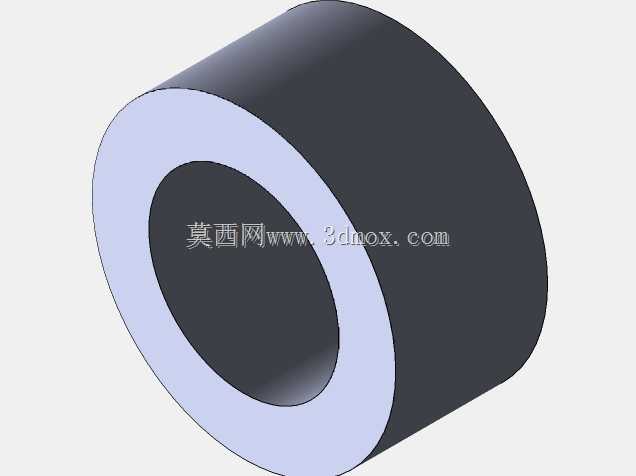

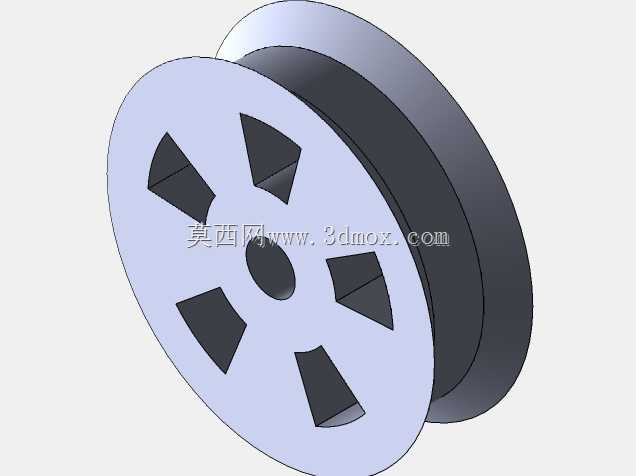

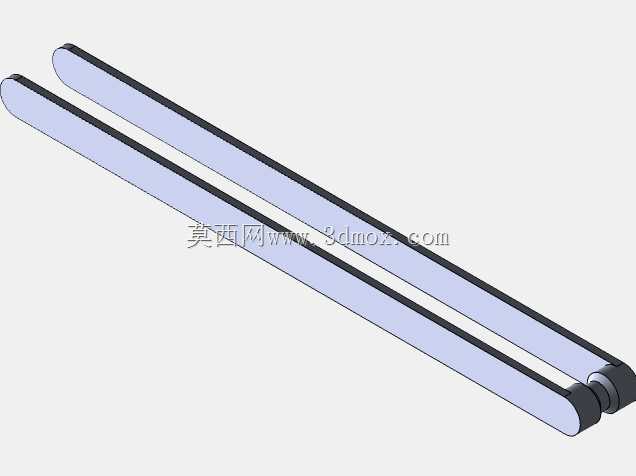

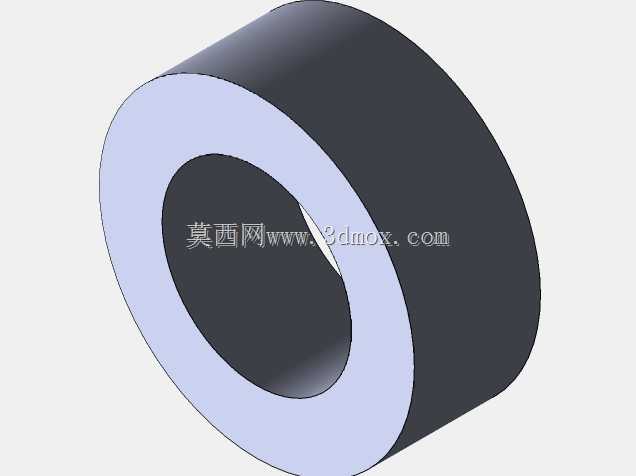

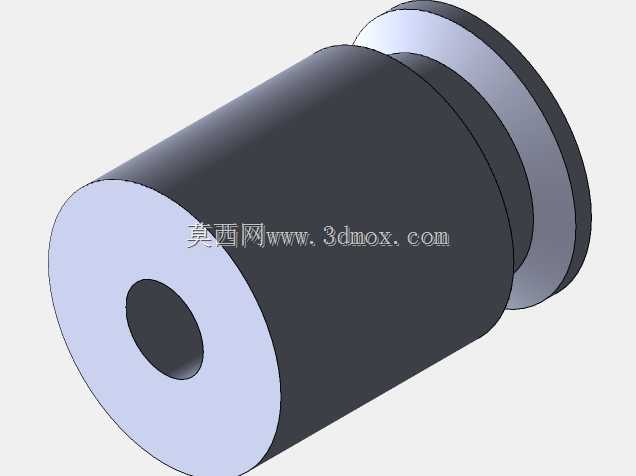

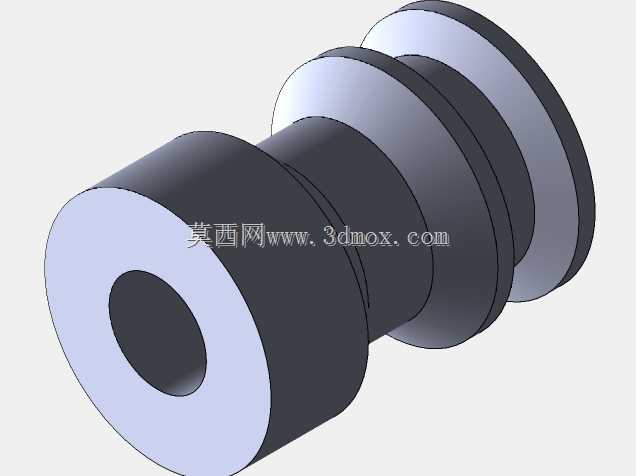

　　通过皮带轮组将动力传递到臂体的铰接转轴处，皮带传动本身具备一定的过载缓冲能力，当臂体末端碰到意外卡滞时，皮带可以通过小幅打滑卸除瞬时冲击载荷，避免刚性传动下的连杆弯折、转轴断裂问题，同时皮带传动的噪音更低，运行过程中没有齿轮啮合的高频振动，适合在桌面作业、教学演示这类对噪音控制有要求的场景使用。底座部分采用箱式焊接构型，安装面预留了两个通孔用于穿装固定螺栓，可以直接固定在工作台面、型材机架的安装平面上，安装边界需要预留底座侧边100mm以上的操作空间，方便后期调整皮带张紧度、对铰接转轴加注润滑脂。臂体的两根主连杆采用等长平行布置，连杆之间通过销轴铰接，铰接位置都加装了自润滑轴套，不需要频繁加注润滑油就能保证转动顺畅，

　　减少日常维护的工作量。臂体的伸展行程覆盖水平方向0-600mm的作业半径，垂直方向抬升高度范围为0-350mm，这个尺寸区间刚好覆盖桌面工位的常见作业范围，能满足小型零件在相邻两个工位之间的转运需求，不需要占用过大的安装空间。设计过程中特意将所有传动轮、铰接点的转动副都做了外露式布局，没有做封闭的外罩遮挡，一方面是方便学习者直观观察整个机构的运动传递过程，理解平行四边形连杆的运动特性、皮带轮传动的动力传递逻辑，另一方面也方便日常检修时快速排查卡滞点，不需要拆解大量外罩零件就能完成故障定位。从实际使用的适配性来看，这款机械臂的末端可以搭配气动吸盘、简易夹爪这类轻载执行器，承载能力控制在3kg以内，适合搬运小型塑胶件、电子元器件、

　　轻型加工零件这类负载，不适合重载冲压件、金属毛坯的搬运作业。在安装调试时，需要先将底座牢固固定在安装基准面上，避免臂体伸展到底座边缘位置时出现重心偏移倾覆，然后调整皮带的张紧度，保证皮带在传动过程中不会出现跳齿、打滑过度的问题，同时逐一检查每个铰接销轴的锁紧状态，保证连杆转动时没有卡滞、旷量，避免运行过程中出现臂体抖动、轨迹偏移的问题。整个结构没有采用复杂的定制加工零件，大部分连杆件都可以通过标准型材切割、钻孔加工完成，皮带轮、销轴、轴套都可以选用标准件，加工制造成本很低，不管是用于教学实训的机构拆装练习，还是小型生产线的低成本自动化改造，都能很好地适配需求，不需要投入过高的改造成本就能实现基础的机械移载功能，替代人工完成重复性的简单搬运动作，降低一线操作人员的重复劳动强度。
