FSAE方程式赛车专用螺旋弹簧减震器

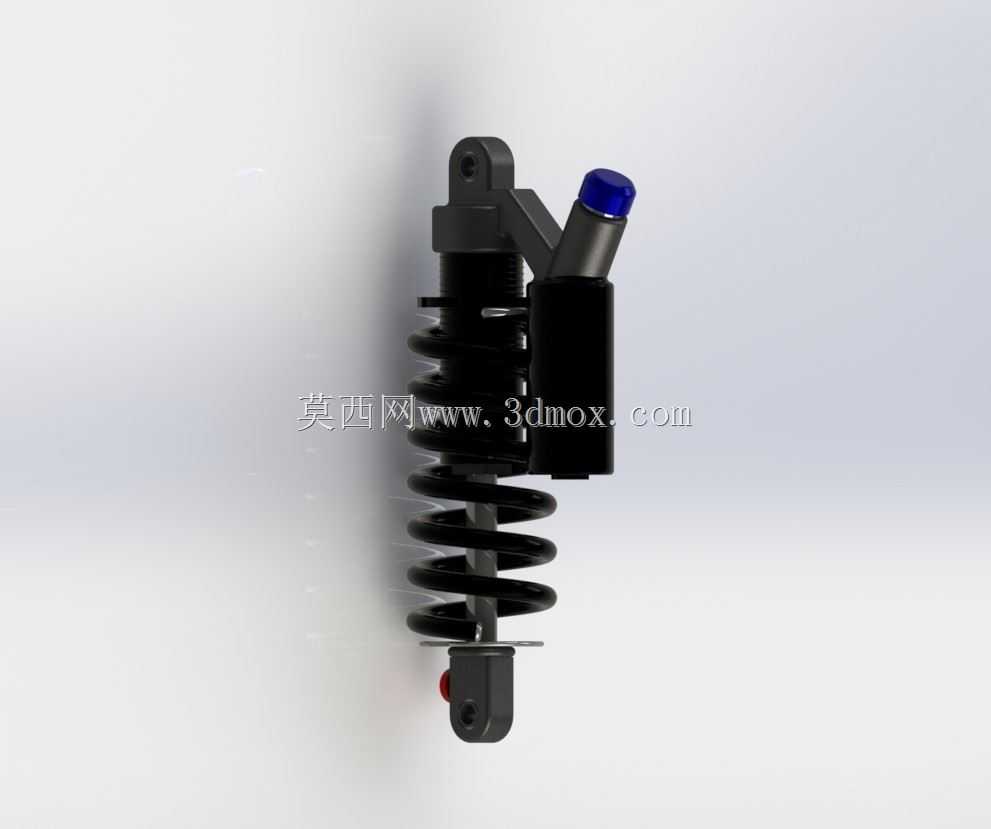

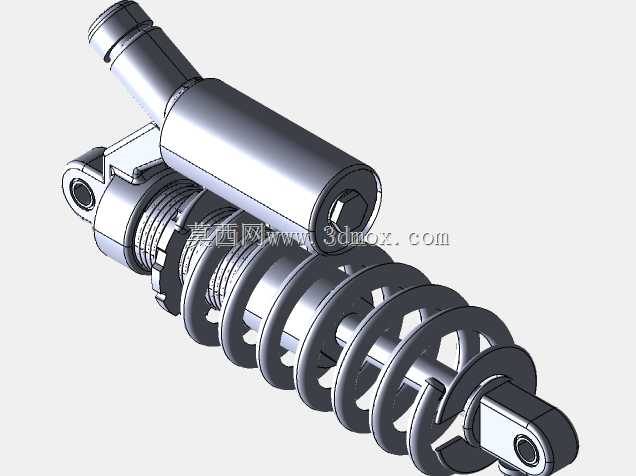

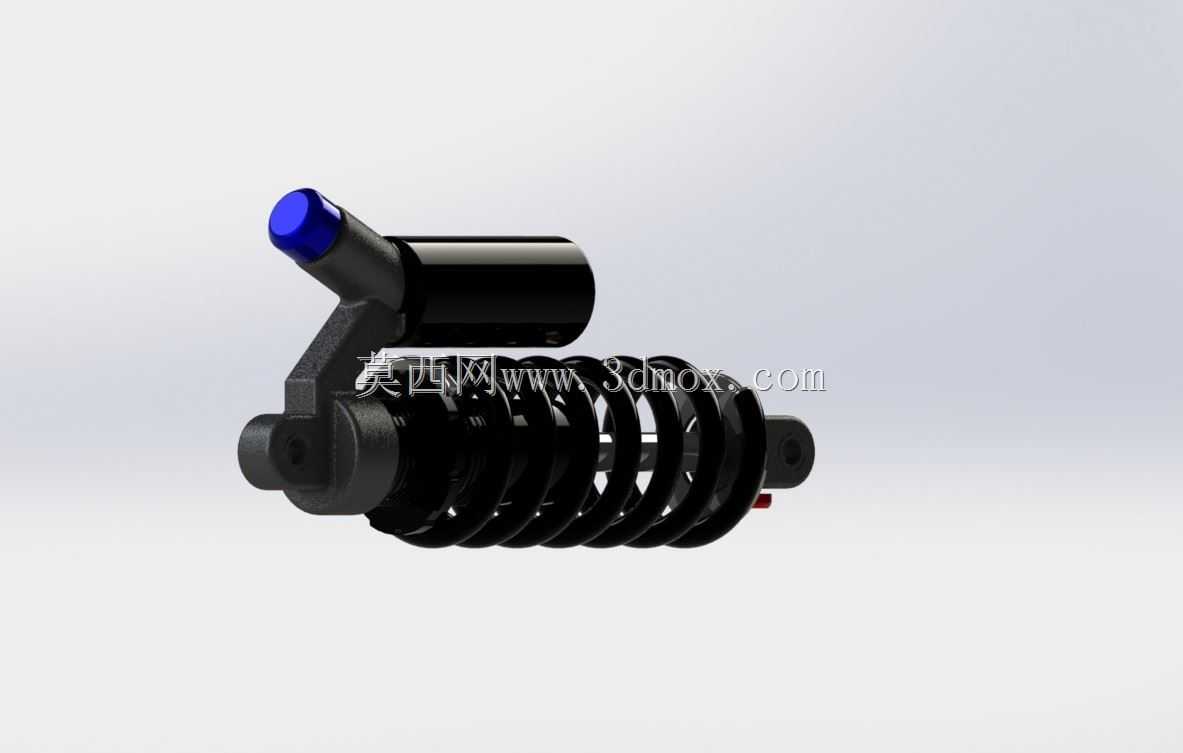

　　这款减震部件专为大学生方程式赛事的赛车悬架系统开发，核心作用是在赛道高速行驶过程中吸收路面颠簸带来的冲击，配合悬架导向机构保证轮胎与铺装路面的有效接触，避免车轮弹跳导致的抓地力损失，适配赛道常见的路肩冲击、连续减速带起伏、高速过弯侧倾等复杂工况。从结构设计来看，整体采用圆柱螺旋弹簧与阻尼筒同轴布置的方案，阻尼筒侧置外置的氮气储气腔结构，能够在阻尼油高速往复流动时补偿油液体积变化，避免连续颠簸工况下阻尼油出现气泡导致的阻尼力衰减，也就是常说的减震器热衰问题，这一设计对于单圈时长1-2分钟、连续多圈竞技的方程式赛事来说尤为关键，能够保证整场比赛中悬架阻尼特性保持稳定。上下安装端采用双吊耳式铰接结构，安装孔位的同轴度公差控制在0.

　　05mm以内，铰接位置预留了标准金属衬套的安装空间，既可以配合橡胶衬套过滤高频细碎振动，也可以更换为金属关节轴承满足竞技场景下的刚性连接需求，避免衬套形变导致的悬架几何参数偏移。弹簧部分采用等节距圆柱螺旋弹簧设计，弹簧丝径、有效圈数经过多轮赛道载荷迭代匹配，静态预压量设置在合理区间，既可以保证赛车静止状态下的悬架行程预留，也能在制动点头、加速抬头、过弯侧倾时提供线性的支撑力反馈，不会出现弹簧刚度突变导致的操控特性突兀变化。阻尼调节端设置在减震器上侧，预留了阻尼调节旋钮的安装位置，可根据不同赛道的路面粗糙程度、赛车前后轴荷分配、轮胎抓地力特性，对压缩与回弹阻尼进行多档位调整，调校过程中可以结合车轮跳动行程数据，匹配对应的阻尼力值曲线，

　　让减震器的动作速度与弹簧压缩回弹节奏形成匹配，避免出现弹簧弹跳多余振动或者阻尼过硬导致的车轮离地。从安装边界来看，整体结构的径向最大尺寸控制在紧凑范围内，不会与方程式赛车的悬架摇臂、转向拉杆、轮辋内侧发生运动干涉，上下吊耳的中心距在完全伸展与完全压缩状态下的行程长度，完全匹配FSAE赛车悬架设计的跳动行程要求，安装时不需要对悬架原有硬点位置进行修改，可直接替换同规格的竞技减震部件。在实际赛事应用场景中，这类减震器需要承受的峰值载荷来自赛车高速冲过路肩时的瞬时冲击，因此阻尼筒的筒体采用高强度铝合金材质加工，表面做硬质阳极氧化处理，既降低了部件整体重量，也保证了筒壁的结构强度与耐磨性能，活塞杆表面采用镀硬铬处理，粗糙度控制在Ra0.

　　8以下，配合高压油封结构，能够在多尘的赛道环境下避免泥沙进入阻尼筒内部，延长部件的使用寿命。外置的储气腔与阻尼筒之间采用刚性支架连接，支架与阻尼筒的连接位置做了加强筋处理，避免长期振动导致支架出现疲劳断裂，储气腔端部的充气嘴采用标准美式气门嘴结构，维护时可以直接使用普通胎压表调整氮气压力，不需要专用工具，方便赛事现场的快速调校与维护。设计过程中充分考虑了赛事场景下的快速拆装需求，弹簧上下端的弹簧座采用卡簧限位结构，更换不同刚度的弹簧时不需要完全拆解阻尼筒，只需要拆下卡簧即可完成弹簧更换，能够在赛事练习阶段快速完成悬架刚度匹配测试，节省调校时间。整体结构没有多余的冗余设计，所有部件的尺寸都经过拓扑优化，在满足强度要求的前提下尽可能降低非簧载质量，这对于方程式赛车的悬架响应速度提升有明显帮助，更低的非簧载质量能够让车轮更快地跟随路面起伏动作，进一步提升轮胎的抓地表现。
