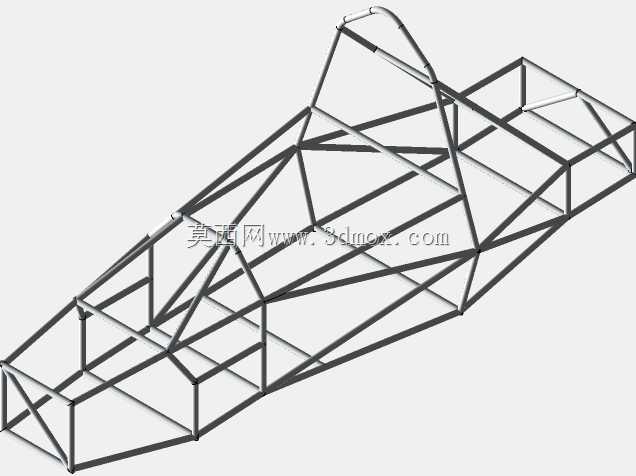

方程式赛车学生赛事用钢管式车架底盘结构

　　这套空间桁架式底盘结构，主要面向大学生方程式赛事的赛车开发场景，作为整车所有子系统的安装承载基体，承担着动力总成固定、悬架连接、座舱防护、传动系统布局的核心作用，是赛车开发过程中最先需要确定边界的核心结构件。从结构形式来看，整体采用冷拔无缝钢管拼接的空间桁架布局，这种结构形式在学生级方程式赛车开发中应用极为广泛，核心原因在于其设计门槛相对较低，无需大型冲压模具投入，仅通过管材切割、弯管、焊接工序即可完成样件制作，非常适合学生团队的加工条件与预算水平。

　　在实际赛事场景中，这类底盘需要兼顾多维度的性能要求：首先是碰撞防护性能，座舱区域的环架结构需要满足赛事规则的侵入量要求，在正面、侧面碰撞以及翻滚工况下，能够为座舱内的车手预留足够的生存空间，避免管材变形侵入车手的操作区域；其次是扭转刚度要求，底盘作为连接前后悬架的基体，其整体扭转刚度直接决定了悬架几何参数的稳定性，若刚度过低，过弯时车架产生的弹性变形会抵消悬架调校的作用，导致轮胎接地面积波动，直接影响整车的操控响应速度与抓地力表现；再者是重量控制，学生赛事对整车重量有严格限制，桁架结构可以通过管材规格的差异化匹配，在高应力区域采用壁厚更大、管径更粗的管材，低载荷区域采用薄壁小管，在满足刚度强度要求的前提下尽可能降低结构自重。

　　从设计思路层面，这套底盘的布局完全围绕整车总布置边界展开：前部结构预留了前悬架摇臂、转向机、制动总泵以及前防撞结构的安装点位，管材的走向避开了前轮跳动的运动包络，避免转向、跳动过程中轮胎与车架产生干涉；中部座舱区域按照人机工程要求，预留了车手坐姿的空间边界，包括座椅安装点、安全带固定点、方向盘操作空间、踏板组安装区域的位置，环架的高度与宽度匹配赛事规则要求的车手头部防护空间，同时在侧面设置了防撞斜撑，应对侧面撞击的载荷传递；后部结构主要用于固定动力总成、差速器、后悬架安装点以及冷却系统的安装支架，管材的排布考虑了动力总成的拆装空间，后期维护时可以直接将动力总成从后部取出，无需大范围拆解车架结构。

　　在安装边界层面，所有悬架硬点的位置精度控制是这类底盘加工的核心要求，前后悬安装点的相对位置公差需要控制在0.5mm以内，避免硬点偏移导致的四轮定位参数失准；发动机安装位的三个主支撑点需要保证共面度，防止安装后发动机悬置产生额外的装配应力，引发行驶过程中的振动问题；踏板、座椅、安全带的安装点都做了局部加强，通过增加补片或者双层管材的方式，提升安装点的局部强度，避免大载荷下安装点撕裂。不同于一体式碳纤维单体壳底盘，这种钢管桁架结构的维修性更强，赛事过程中如果出现局部管材变形，仅需要切割更换对应段的管材即可完成修复，不需要整体更换底盘，非常适合学生赛事的高强度使用场景，能够有效降低参赛团队的备件成本与维修难度。在实际建模过程中，这类结构需要先通过硬点坐标搭建线框模型，确认所有系统的安装边界无干涉后，再生成管材实体，同时需要提前预留焊接工艺余量，考虑弯管过程中的管材延伸率，避免加工后实际尺寸与设计值出现偏差。
