可快速更换加热板的滚筒配套板式加热装置

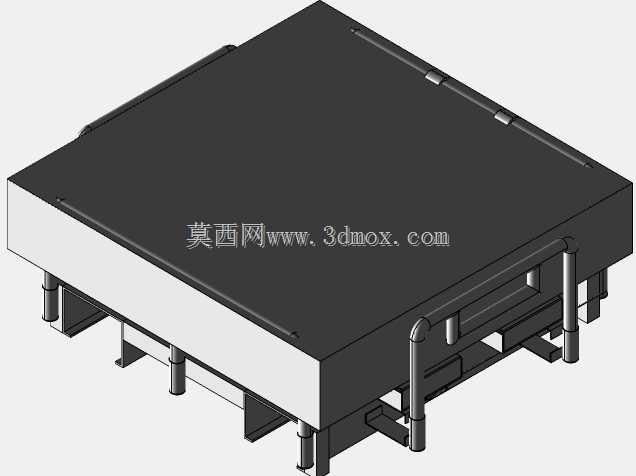

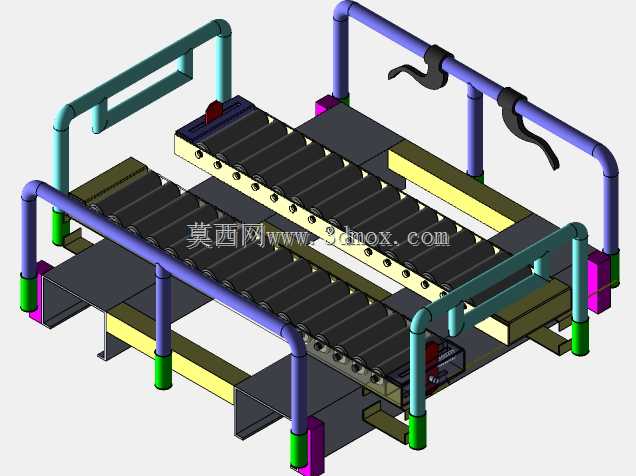

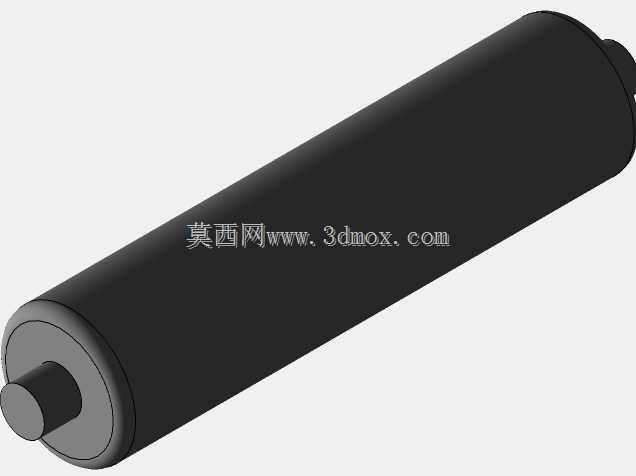

　　在连续化卷材加工、薄膜生产以及印刷复合类产线中，滚筒工位的温度补偿一直是影响成品良率的关键环节，传统固定式加热组件往往需要整机停机数小时才能完成加热元件的更换维护，严重挤占有效生产时长，这款可更换加热板的板式加热装置，正是针对这类产线痛点做的结构优化设计。从实际应用场景来看，该装置通常安装在输送滚筒的相邻工位，与滚筒保持平行布置，通过辐射与对流结合的方式对经过滚筒的物料表面进行温度补偿，避免物料因快速温降出现收缩、起皱或者附着不牢的问题，尤其适配幅宽在1.2米到1.8米之间的中幅面产线，不管是塑料薄膜的预热定型，还是纺织面料的预烘，或是印刷后墨层的快速表干，都能通过调整加热板的功率输出匹配工艺温度要求。

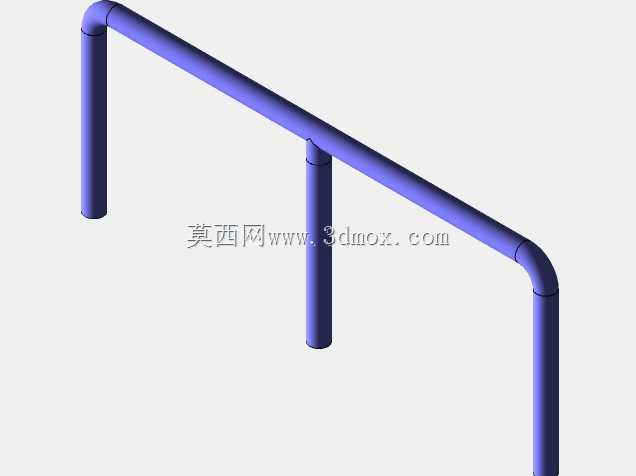

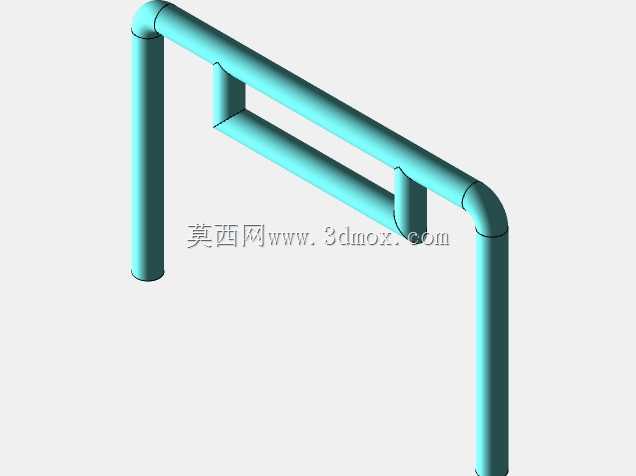

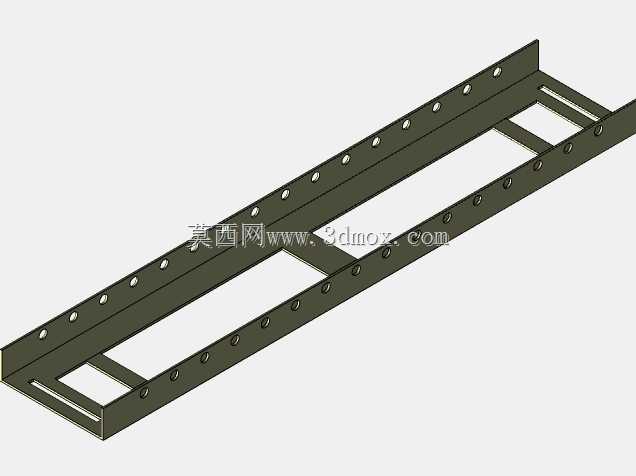

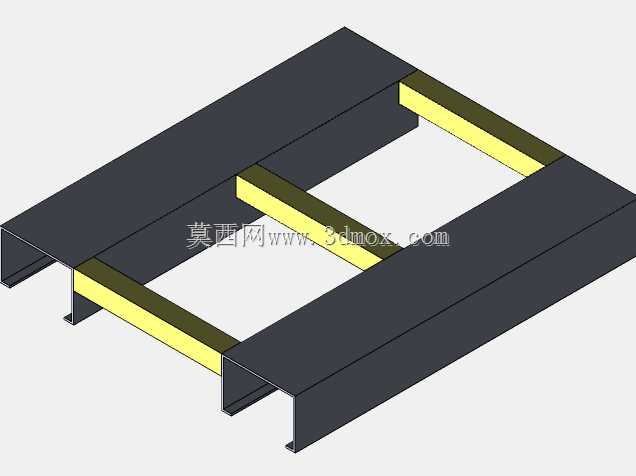

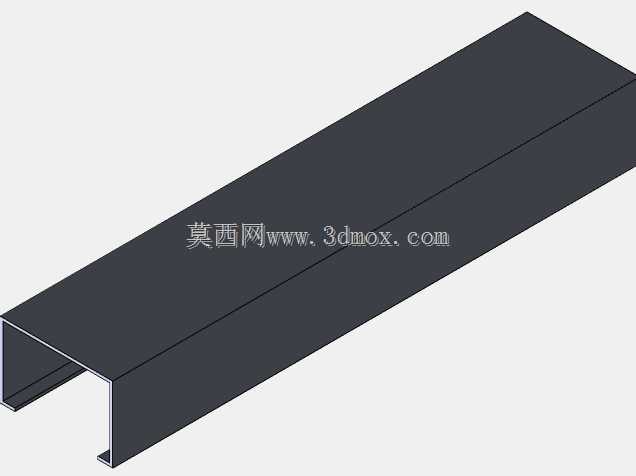

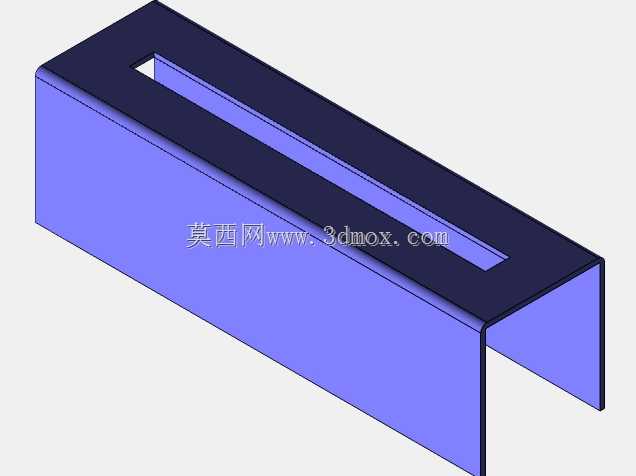

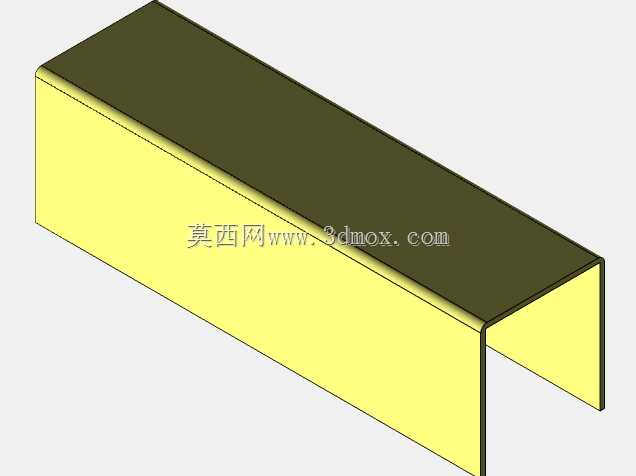

　　在功能特性上，这款装置最核心的设计就是模块化的加热板快换结构，区别于传统把加热元件直接焊接固定在框架内的做法，它将发热元件、保温层和防护面板整合为独立的抽拉式板件，每块加热板都通过框架内侧的导向滑槽定位，接线端采用快插式端子连接，不需要拆解整个设备外框，只需要松开端部的两个锁紧压块，就能把故障或者达到使用寿命的加热板从侧面抽出更换，整个操作过程单人即可完成，单次更换时长可以控制在二十分钟以内，大幅降低停机维护的时间成本。框架主体采用双侧C型槽钢作为主承载梁，两根主粱平行布置，中间通过横向连接撑保证整体刚性，加热板就嵌装在两根主梁之间的空位，每块加热板的上下边缘都做了折边限位，和滑槽之间预留了0.5毫米的滑动间隙，既保证抽拉顺畅，又不会因为设备运行的振动出现松动移位。

　　从安装边界的尺寸设计来看，装置整体的截面高度控制在120毫米以内，宽度方向根据配套滚筒的长度做适配，常规款的总长度比配套滚筒的辊面长度短100毫米，避免两端超出辊面造成无效的热量损耗，安装时只需要在设备机架上预留对应长度的水平安装位，通过主梁两端的安装孔用螺栓固定即可，不需要额外做复杂的支架改造。加热板的发热面朝向滚筒一侧，和滚筒表面的间距可以通过主梁上的长条安装孔在20毫米到80毫米之间调整，工艺人员可以根据不同物料的耐温特性、线速度快慢调整加热距离，避免距离过近造成物料局部过热烫损，或是距离过远导致加热效率不足。

　　设计过程中也充分考虑了长期高温运行的结构稳定性，主梁选用的是冷轧型材做表面喷塑处理，和加热板接触的滑槽位置贴了隔热云母片，避免热量直接传导到主框架造成机架温升过高，既减少了不必要的热损失，也能防止现场操作人员误触造成烫伤。每块加热板的背部都填充了硅酸铝保温棉，把热量尽可能向朝向滚筒的一侧反射，背部的温升可以控制在环境温度加15摄氏度以内，不会对设备周边的电气元件造成热影响。相邻两块加热板之间预留了2毫米的膨胀间隙，避免高温状态下加热板受热膨胀出现拱起变形，影响和滚筒的平行度，进而导致物料幅面方向加热不均匀。

　　在实际选型配套时，结构设计人员只需要确认配套滚筒的有效辊面长度、产线运行的最高线速度、工艺要求的加热温度区间，就可以快速匹配对应数量的加热板模块，不需要重新做整体的结构设计，模块化的组件也能减少备件的储备种类，现场只需要备用1到2块同规格的加热板，就能覆盖整台设备的维护需求。和传统的管状辐射加热器相比，这种板式结构的加热面温度均匀性更好，整个幅面的温差可以控制在正负3摄氏度以内，不会出现管状加热器常见的明暗条纹、局部温度过高的问题，对于幅面方向温度一致性要求高的薄膜、涂布类工艺，能有效减少因温度不均造成的产品次品率。另外，这种抽拉式的结构也方便日常的清洁维护，生产过程中溅落到加热板表面的物料残留、粉尘，可以在停机后把加热板抽出擦拭，不需要探到设备内部狭小空间作业，降低了维护操作的安全风险。
