多列并行PU带式输送机组结构设计

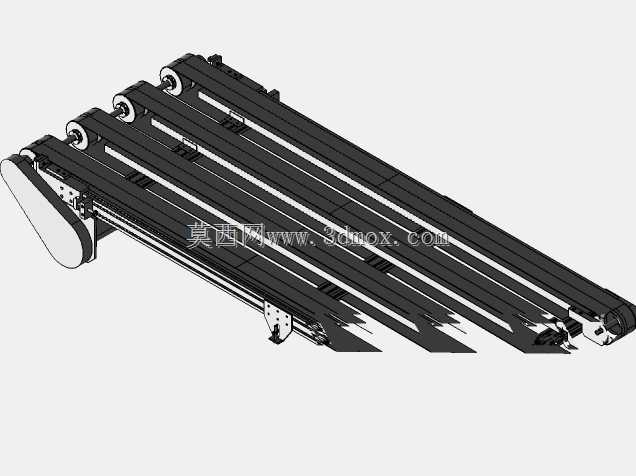

　　这套多列并行的PU带输送结构，在3C电子组装、食品内包装、轻量五金件分拣的产线里应用极广，不同于单条宽幅皮带的输送方案，四组独立窄带并行排布的设计，核心是解决小尺寸工件输送过程中的定位偏移、多工位同步分料的痛点。实际产线布局中，这类输送结构常对接振动盘出料端、机械手取料位、视觉检测工位，窄带之间预留的间隙可以直接安装光电传感器、阻挡气缸、定位挡块，不需要在皮带面额外开孔，也不会因为皮带整体幅宽过大导致运行中出现蛇形跑偏的问题。从结构设计逻辑来看，每组输送单元都采用了端部驱动的布局，驱动辊筒集成在设备同一侧的端架上，单组皮带的张紧结构设计在从动端，通过调节螺栓调整辊筒的轴向平行度，能快速修正皮带运行中的跑偏量，

　　四组单元共用一套安装底架，底架采用标准铝型材拼接成型，安装孔位预留了足够的调节余量，既可以整体固定在地面支脚上，也能直接对接其他工位的设备台面，不需要额外做转接支架。设备的安装边界需要提前核算，整体宽度方向要预留至少100mm的侧边维护空间，用于张紧结构调节、驱动端的传动件维护，长度方向可以根据实际产线需求做单段拼接，单段标准长度下，皮带运行的线速度范围覆盖常用的0.1m/s到0.8m/s，适配不同节拍的产线需求。PU带的材质选择也对应了实际使用场景，表面哑光的PU材质摩擦力适中，不会刮伤工件表面，同时具备一定的耐油、耐轻度腐蚀的特性，适配电子车间的防静电需求、食品车间的卫生清洁要求，相比PVC带，PU带的抗拉伸形变能力更强，

　　长期运行下的伸长率更低，能减少张紧调整的维护频次。端部的驱动结构采用电机直连辊筒的设计，没有额外的链条传动结构，运行噪音更低，传动效率更高，每组皮带可以独立控制启停，也可以同步运行，在分料工位可以实现单列皮带停转、其余列正常输送的动作，完成工件的分流、缓存，不需要额外设置分料机构。机架两侧的型材槽内可以直接安装导向条，根据输送工件的尺寸调整导向条的间距，防止工件在输送过程中从皮带侧边掉落，皮带下方的承托板采用高密度耐磨板材，减少皮带运行过程中的下沉量，保证输送面的平面度，对于有平面度要求的视觉检测工位，这种承托结构能保证工件在检测位的姿态稳定，不会因为皮带下沉导致检测焦距出现偏差。在安装调试阶段，需要先校准每组辊筒的平行度，

　　保证皮带张紧力均匀，避免出现单侧张紧力过大导致的皮带边缘磨损，四组皮带的上表面需要调整到同一水平面，高度差控制在0.5mm以内，避免工件在跨列移动时出现卡滞。这类输送结构的优势还在于模块化程度高，单组皮带出现磨损需要更换时，不需要拆解整台设备，只需要松开对应单元的张紧结构就能快速更换皮带，维护时间比整体宽幅皮带缩短60%以上，对于连续运行的产线来说，能大幅降低停机维护的时间成本。在实际选型应用中，单组窄带的宽度可以根据工件尺寸调整，这套结构的单带宽度适配50mm到200mm范围的工件输送，单组单元的额定负载可以达到15kg，满足绝大多数轻工行业的小件输送需求，底架的支脚高度可以调节，适配不同高度的对接设备，调整范围通常在±50mm，能抵消地面不平整带来的安装误差。
