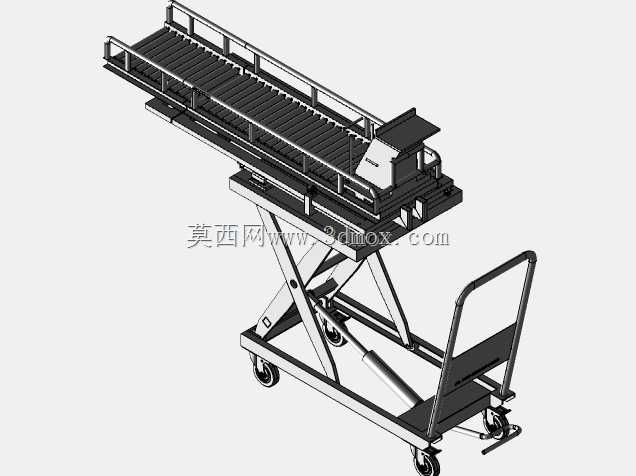

剪叉升降式滚筒卸料推车结构设计

　　在车间线边物料转运、仓储出库装卸、生产工序间工件流转的场景里，固定输送线往往难以覆盖临时、变高度的物料对接需求，这款带剪叉升降机构的滚筒卸料推车，正是针对这类离散作业场景设计的移动式输送工装。不同于普通手推车仅能实现物料承载搬运，它集成了滚筒输送面与液压升降功能，可直接对接不同高度的生产设备出料口、仓储货架层、装配工位台，省去人工反复搬抬工件上下料的环节，尤其适合箱装件、托盘类零部件、成型加工件的短距离转运与高度差卸料作业。

　　从结构设计逻辑来看，设备底部采用带刹车的万向脚轮布局，四个脚轮分别布置在底架四角，其中两个带定向锁止、两个带万向转向功能，既保证推行过程中的转向灵活性，也能在作业停靠时锁定位置，避免对接输送时设备移位。底架上方搭载剪叉式升降机构，剪叉臂采用矩形钢管焊接成型，铰接点处配置耐磨衬套，减少反复升降过程中的铰接磨损，驱动端采用脚踏式液压泵搭配单作用液压缸，操作人员无需外接动力源，通过脚踏操作即可控制升降行程，液压缸旁设置卸压踏板，可控制输送面平稳下降，升降行程覆盖常规车间0.4米到1.2米的常见工位高度差，能适配多数轻型输送线、装配台、货架的对接高度需求。

　　上部的滚筒输送面采用边框式焊接结构，两侧设置防护栏，防止物料在输送或转运过程中从侧边滑落，滚筒采用无动力镀锌滚筒，辊面间距根据常见转运工件的最小底面尺寸设计，避免小件卡滞，滚筒两端通过轴承座固定在侧边框上，转动阻力小，人工推动工件即可在输送面上顺畅滑移。输送面的进料端设置可翻转的挡料板，转运过程中挡料板竖起锁定，避免物料从端部滑落，对接卸料时可将挡料板翻下，与对接设备的输送面齐平衔接，实现物料无阻碍过渡。输送面侧方设置推行扶手，扶手高度符合人体工程学设计，操作人员站立推行时手腕处于自然放松姿态，长时间转运作业不易产生疲劳。

　　设计过程中对安装边界与尺寸做了针对性考量，设备整体收拢状态下的总高度控制在1.1米以内，可顺利通过常规车间的防火门、电梯轿厢，不会出现超高无法通行的问题；底架的轮距与轴距设计兼顾稳定性与通过性，在车间常见的环氧地坪、水磨石地面上推行无卡滞，同时剪叉机构完全收拢时，底架与上部输送架的间隙预留足够的维护空间，方便后期对液压缸、铰接点、脚轮等易损部件做检修更换。受力层面，剪叉臂的铰接点位置经过受力校核，在额定承载工况下，剪叉臂的弯曲应力、铰接点的剪切应力均在材料许用应力范围内，不会出现结构变形或失稳问题；输送面的边框在满载工况下的挠度控制在允许范围内，保证滚筒安装面的平面度，避免工件输送过程中出现卡滞。

　　实际使用时，操作人员可先将推车推至接料位置，踩下脚轮刹车锁定设备，根据接料口高度调整升降平台至合适高度，翻起进料端挡料板，待上游设备将工件输送至推车滚筒面上后，锁定挡料板，松开脚轮刹车将推车推行至卸料位置，再次锁定脚轮，调整升降高度至与下游工位齐平，翻下挡料板即可将工件推送至目标工位，整个过程无需起重设备辅助，单人即可完成操作，大幅降低线边短距离转运的劳动强度，也能弥补固定输送线灵活性不足的问题，适合多品种、小批量生产模式下的柔性作业需求。结构上所有焊接部位均做去焊渣、倒角处理，避免尖锐边角划伤操作人员，外露的液压管路做防护套包裹，防止推行过程中管路被剐蹭破损，整体结构无复杂电控元件，维护成本低，对使用环境的适应性强，无需外接电源或气源即可独立作业。
