汽车制动器总成用轻量化踏板结构

项目分类:汽车 发布时间:2023-08-01 ID:703505

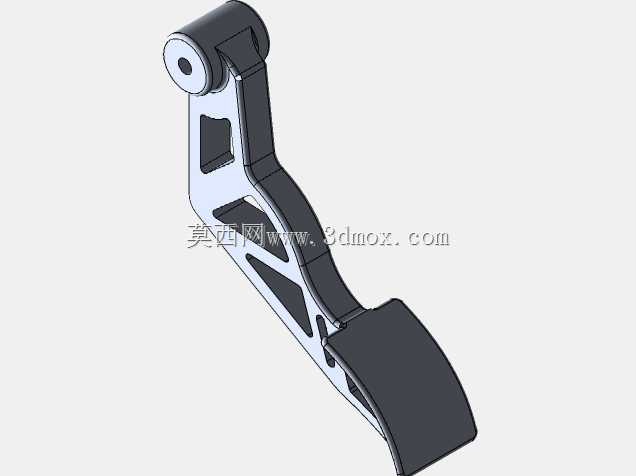

  • 汽车制动器总成用轻量化踏板结构

  该踏板结构应用于乘用车辆制动系统的制动器总成中,是驾驶员操控车辆制动动作的核心传力部件,直接承接驾驶员脚部施加的踩踏力,通过杠杆比放大后传递至制动主缸,推动制动液建立管路压力,最终实现车轮端的制动动作,其结构刚度、传力路径合理性直接决定制动踏板感的线性度与制动响应的及时性,是整车制动系统人机交互的关键执行部件。

  从安装边界来看,该踏板上端设置同轴铰接安装孔,用于与踏板支架上的固定销轴配合,铰接孔内嵌耐磨衬套,可降低长期往复摆动带来的铰接面磨损,保证踏板转动自由度的顺畅无卡滞,铰接端的安装孔位同轴度公差控制在0.05mm以内,避免装配后出现摆动偏斜导致的侧向力附加磨损。踏板下端设置带防滑纹理的踩踏接触面,接触面做了符合人体脚部轮廓的弧度设计,踩踏区域的宽度适配常规驾驶鞋型的接触范围,边缘做圆角过渡,避免长期踩踏过程中对驾驶员鞋底造成过度磨损,同时防滑纹理可在鞋底潮湿状态下避免打滑,保证踩踏施力的稳定性。

  结构设计过程中,首先基于制动踏板的实际受力工况完成载荷边界定义:踏板在极限踩踏工况下需承受不低于1500N的垂直踩踏力,同时需承受侧向150N的偏载力,铰接端的固定约束完全模拟实车支架的安装状态,在此基础上通过拓扑优化算法完成材料分布的迭代计算,在保证结构刚度、强度满足GB 7258机动车运行安全技术条件要求的前提下,去除非传力路径上的冗余材料,踏板臂主体采用镂空式结构设计,在三个非主承力区域设置三角形减重孔,既实现了零件整体重量的降低,又通过三角形结构的力学稳定性提升了踏板臂的抗扭刚度,避免偏载工况下出现结构扭转变形。

  踏板臂的截面采用变厚度设计,靠近铰接端的传力起始区域厚度更大,可承受铰接端传递的最大弯矩,向踩踏端延伸过程中截面厚度逐步递减,匹配弯矩沿踏板臂长度方向逐步降低的受力规律,实现材料利用率的最大化。踏板臂与踩踏面的连接区域做了圆弧过渡加强设计,避免应力集中导致的疲劳断裂,该区域在反复踩踏的交变载荷作用下是疲劳失效的高发位置,通过大圆角过渡将应力集中系数控制在1.2以内,可满足整车全生命周期内不少于100万次踩踏循环的疲劳寿命要求。

  从实际装车适配性来看,该踏板的杠杆比设置为3.2:1,既可以保证踩踏力的合理放大,降低驾驶员长时间驾驶的脚部疲劳,又不会因为杠杆比过大导致踏板行程过长,影响制动响应速度。踏板的初始安装角度适配多数乘用车型的驾驶室人机布局,踩踏行程范围内的运动轨迹不会与周边的加速踏板、离合器踏板、驾驶室地毯等部件发生运动干涉,铰接端的转动角度范围覆盖从初始位置到最大制动行程的全部区间,预留有5°的超行程余量,避免制动系统磨损后踏板行程增加导致的结构顶死问题。

  材质选择上,该踏板主体采用高强度铝合金材料通过压铸工艺成型,相比传统钢制踏板可实现40%左右的重量降低,同时铝合金材料的耐腐蚀性能更优,可适应驾驶室内部可能出现的潮湿、融雪盐侵蚀等使用环境,表面采用黑色哑光喷塑处理,既提升了零件的外观质感,又避免长期使用过程中出现表面氧化锈蚀。铰接孔内的衬套采用自润滑复合材料,无需额外加注润滑脂即可实现长期免维护使用,降低整车售后维护成本。踩踏面的表面纹理通过模具一体成型,无需后续二次加工即可满足防滑性能要求,兼顾了生产效率与使用性能。
