XL4015可调直流稳压降压电源模块

　　日常电子调试、小功率设备供电场景里，这类基于XL4015方案的可调直流电源是桌面常备的供电单元，区别于大型台式电源的笨重，这类集成化模块把调压、整流、显示、输出接口全部整合在紧凑壳体内，不管是学生做课程实验、电子爱好者DIY小装置，还是产线小工位给待测板卡提供可调供电，都能适配使用需求，不需要额外搭建外围调压电路，接上输入直流电源就能直接输出可调电压。

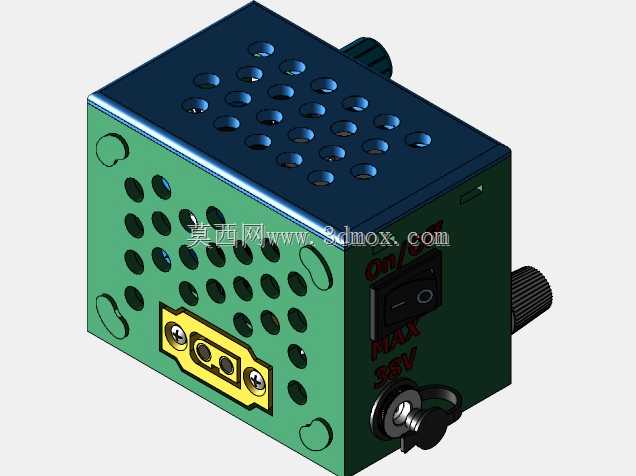

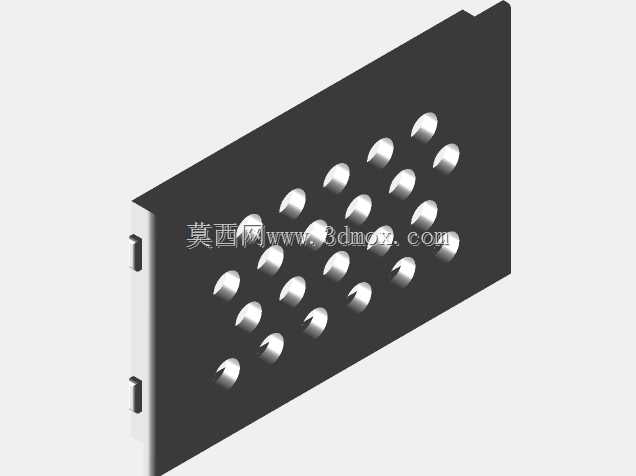

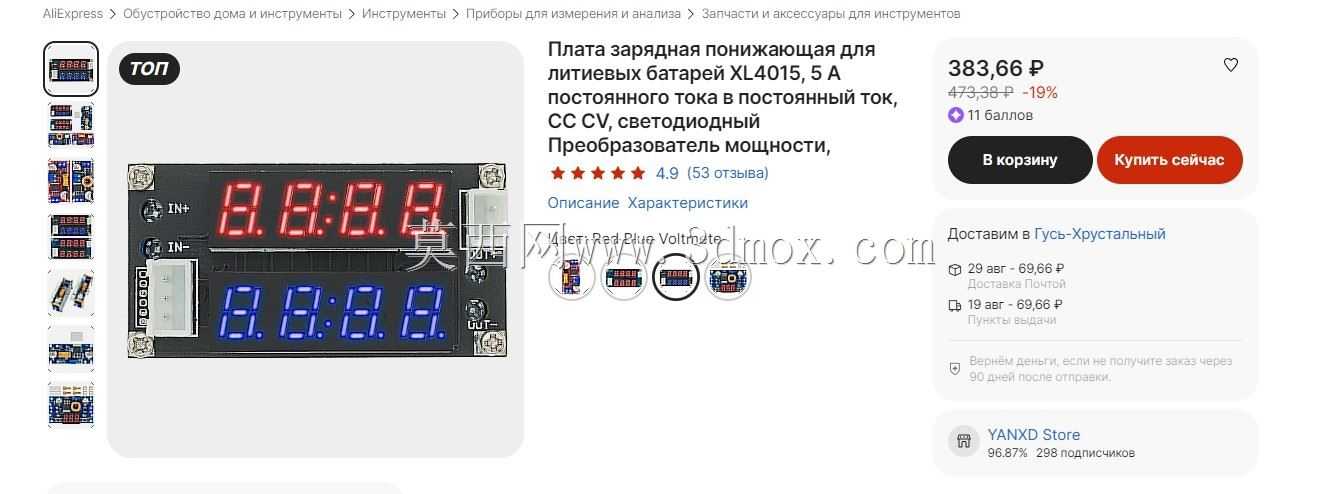

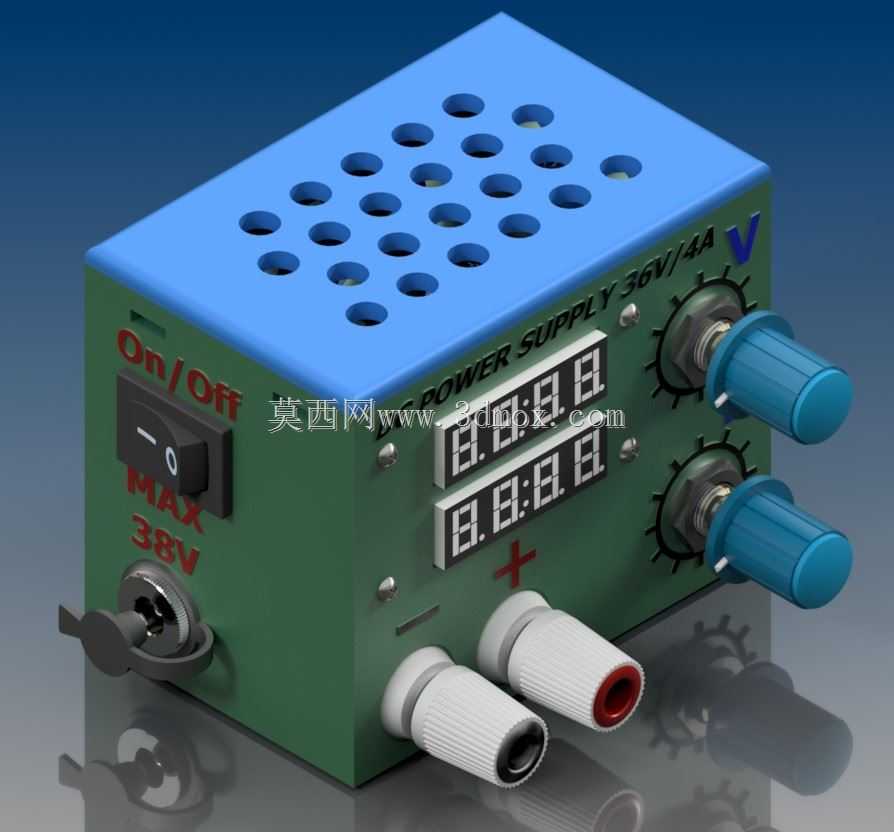

　　从结构设计来看，整个壳体采用上下分盒的装配逻辑，上盖做了密集的圆形散热通孔，刚好对应内部XL4015芯片以及功率电感的发热区域，自然对流的散热路径直接从通孔贯通到内部发热器件上方，不需要额外加装散热风扇就能满足36V4A额定工况下的散热需求，避免风扇带来的积尘、噪音问题，适合长期在桌面静置使用。前面板的布局完全贴合日常操作习惯，左上角布置带红色标识的船型电源开关，开关旁标注了输入最高38V的耐压提示，避免用户接入超压输入损坏模块；面板中部是上下排布的两位数码管，分别实时显示输出电压与输出电流数值，不需要外接万用表就能直观读取输出参数，数码管做了下沉式安装，表面和面板齐平，避免日常操作磕碰损坏显示面。

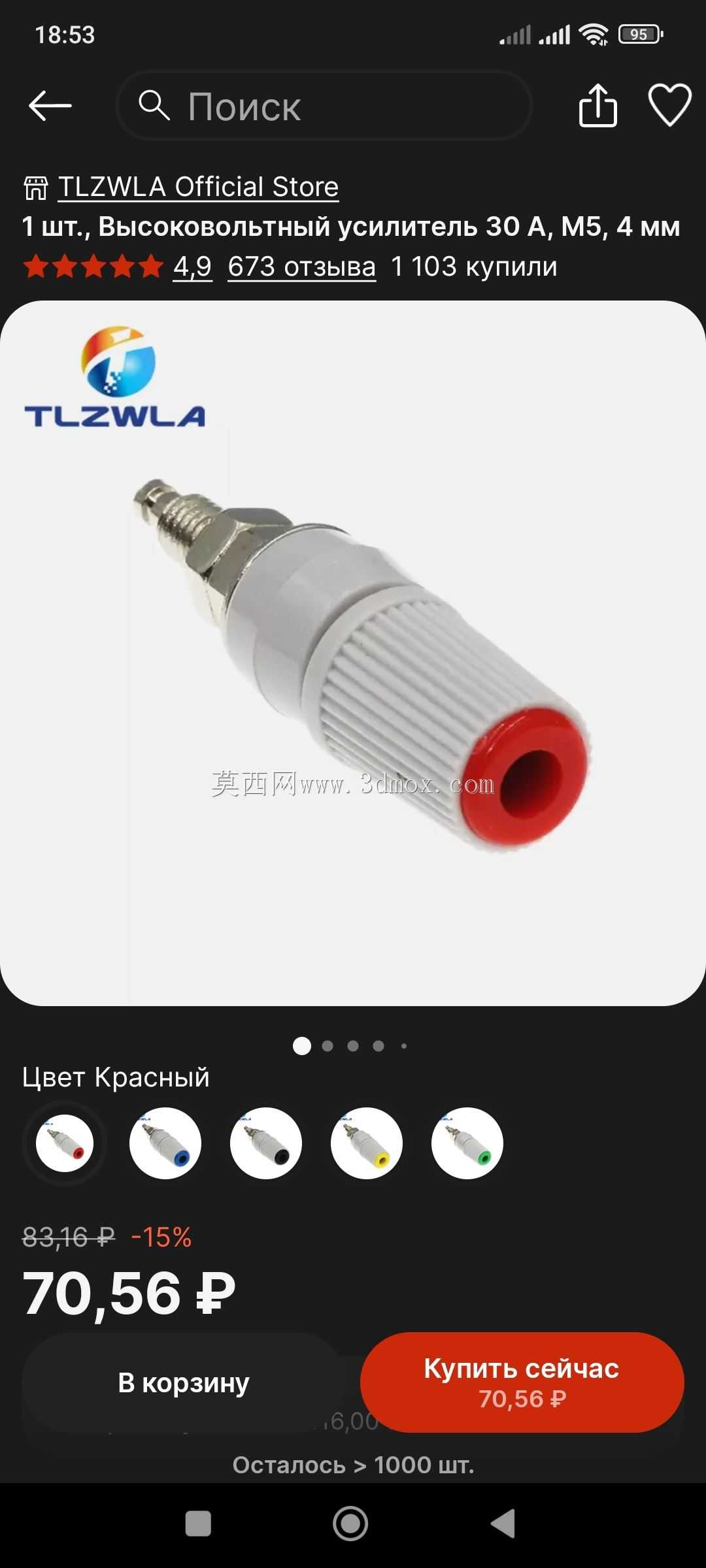

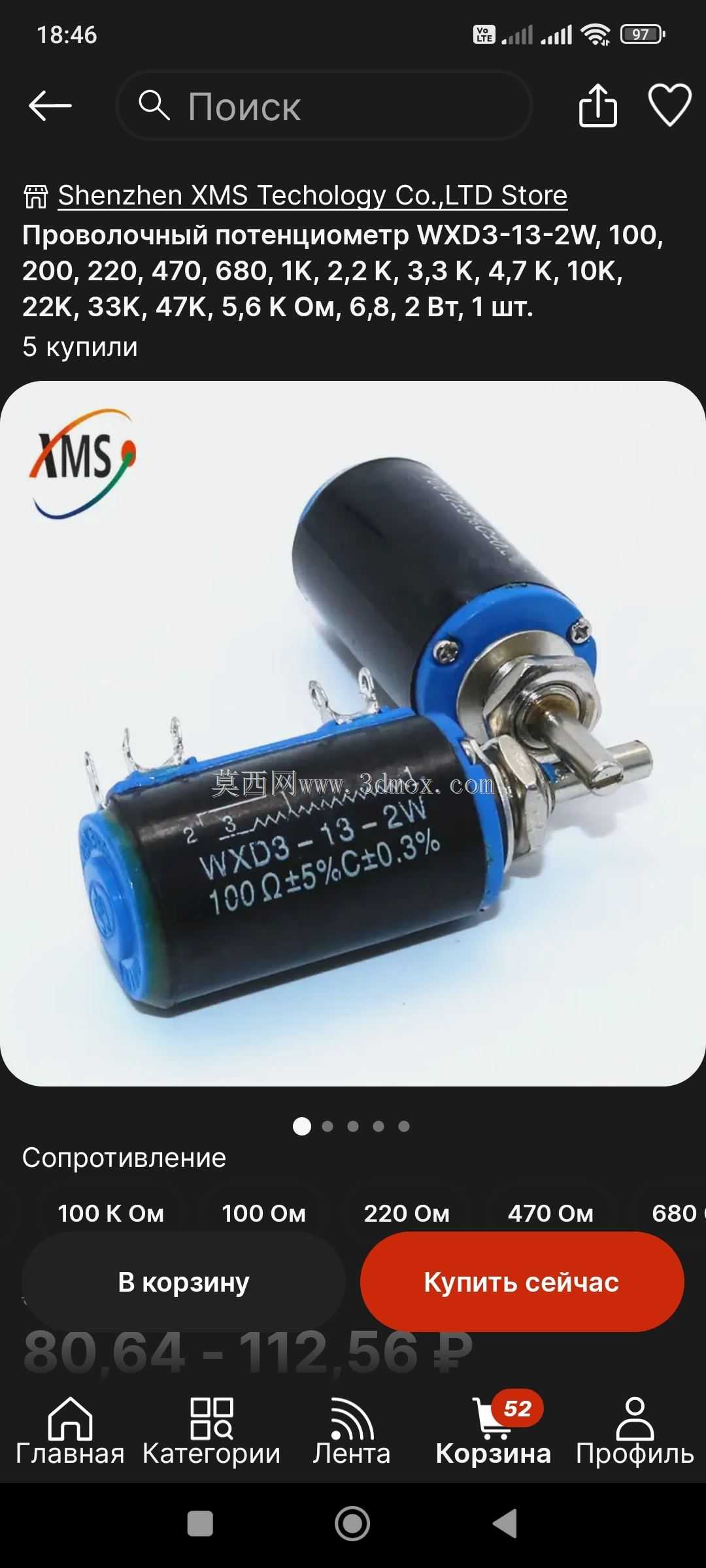

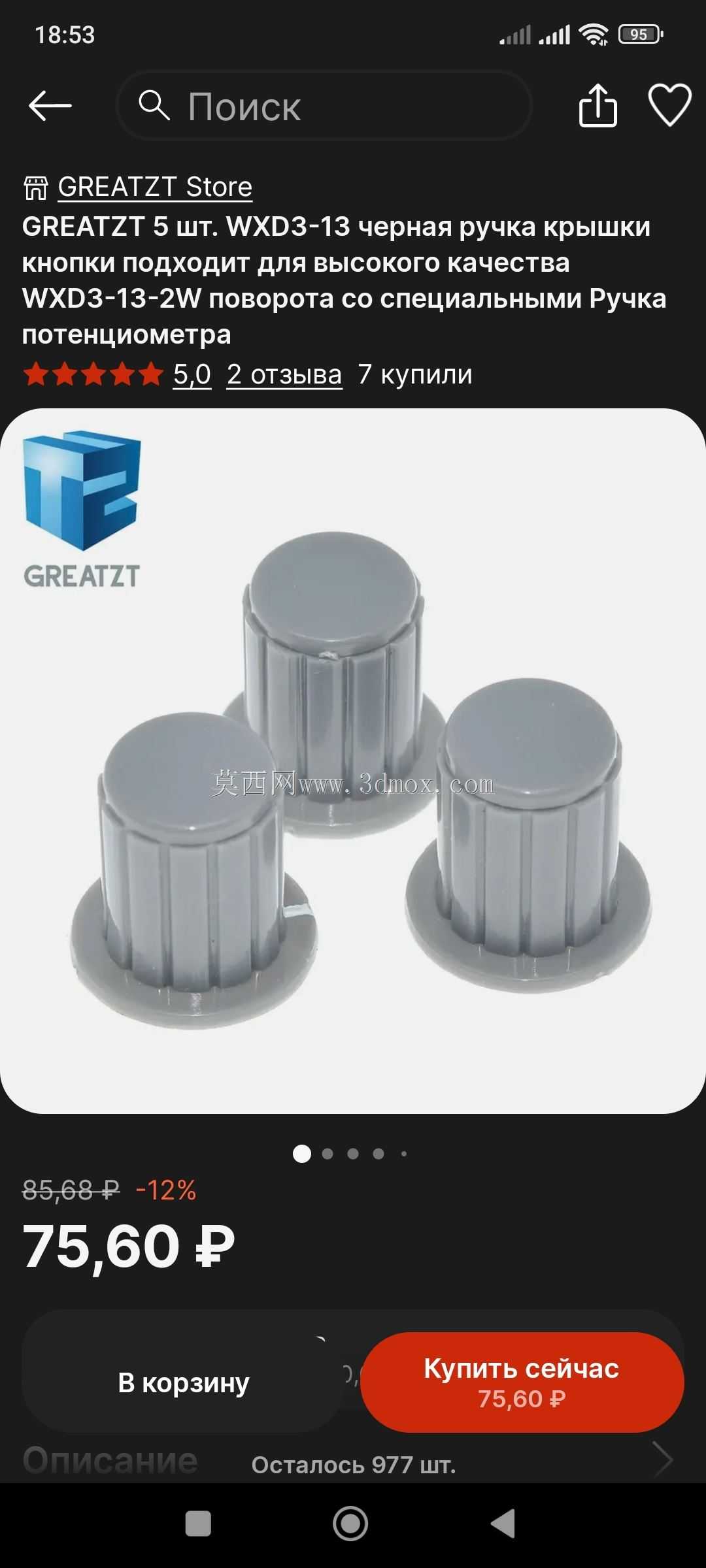

　　操作控件的布置也充分考虑了使用便利性，电压调节旋钮与电流调节旋钮分别布置在面板右侧上下位置，旋钮采用带防滑纹理的蓝色塑料旋钮，调节阻尼适中，顺时针旋转提升输出参数，逆时针降低，旋钮轴和面板之间做了密封胶圈，既可以防止桌面泼溅的液体渗入壳体内部，也能阻挡日常使用的灰尘进入电位器内部延长调节寿命。面板下方的输出接线柱采用通用的4mm香蕉插座，红黑配色区分正负极，插座兼容普通香蕉插头以及裸露导线直接拧接，不管是快速插接测试线，还是临时接导线给设备供电都能适配，接线柱的载流能力完全匹配4A的额定输出电流，接触电阻低，大电流输出时不会出现接线柱发热的问题。

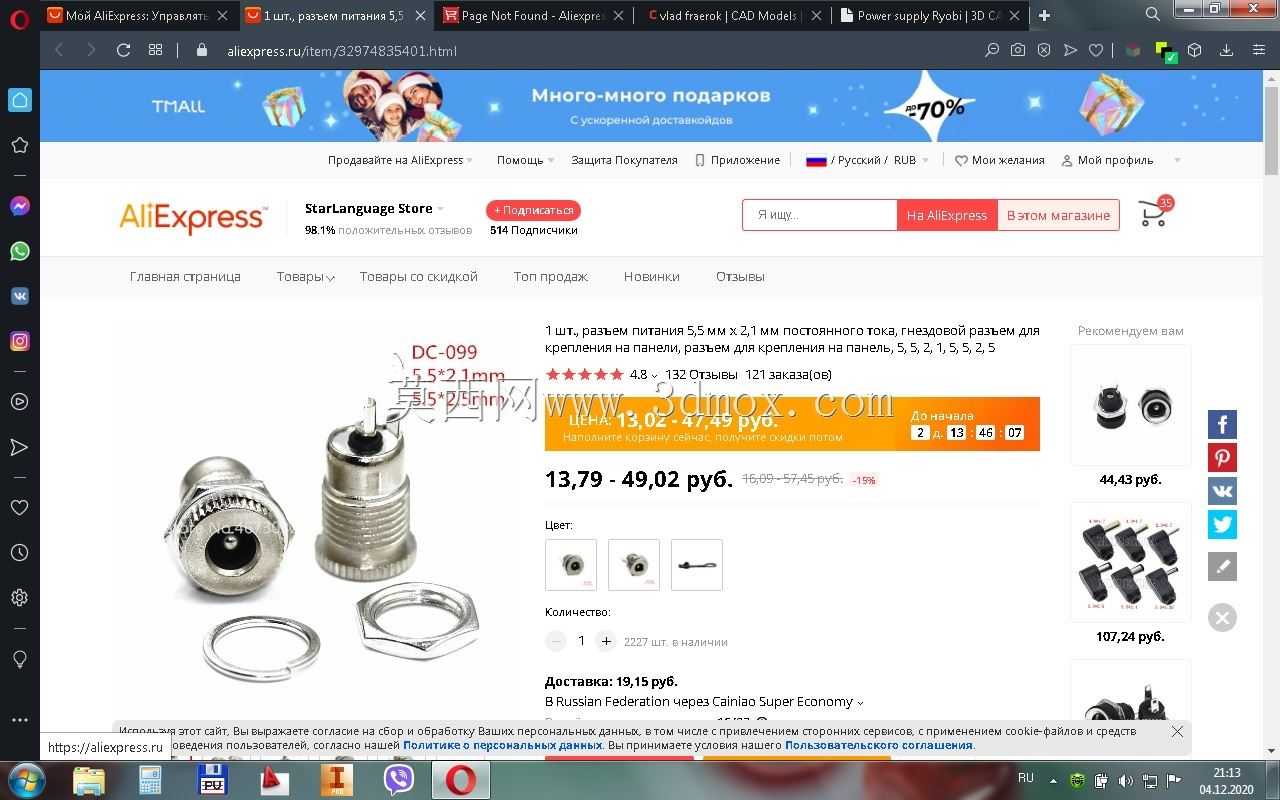

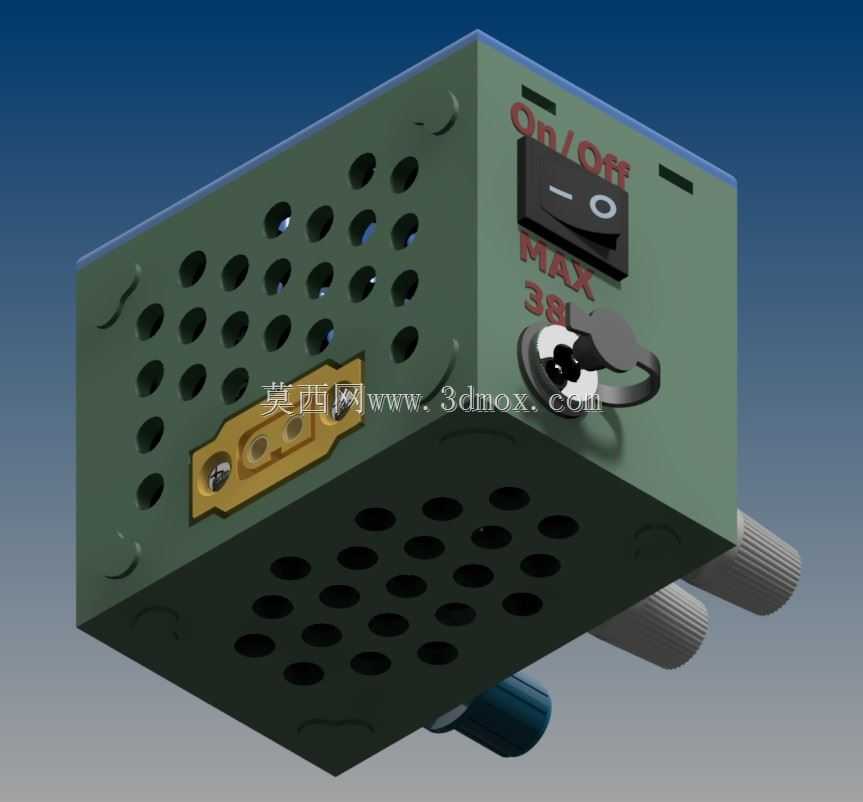

　　安装边界上，整个模块的外形尺寸控制在手掌大小，底部做了平整的支撑面，可以直接平放在工作台面使用，壳体侧面预留了固定孔位，如果需要集成到小型设备机柜内部，也可以通过螺丝直接固定在机柜安装板上，不需要额外制作安装支架。输入接口采用带锁扣的DC插座，布置在面板左侧，接入电源后锁扣可以防止拉扯导致的输入断电，适配常见的直流电源适配器输出插头，不需要额外改接线。

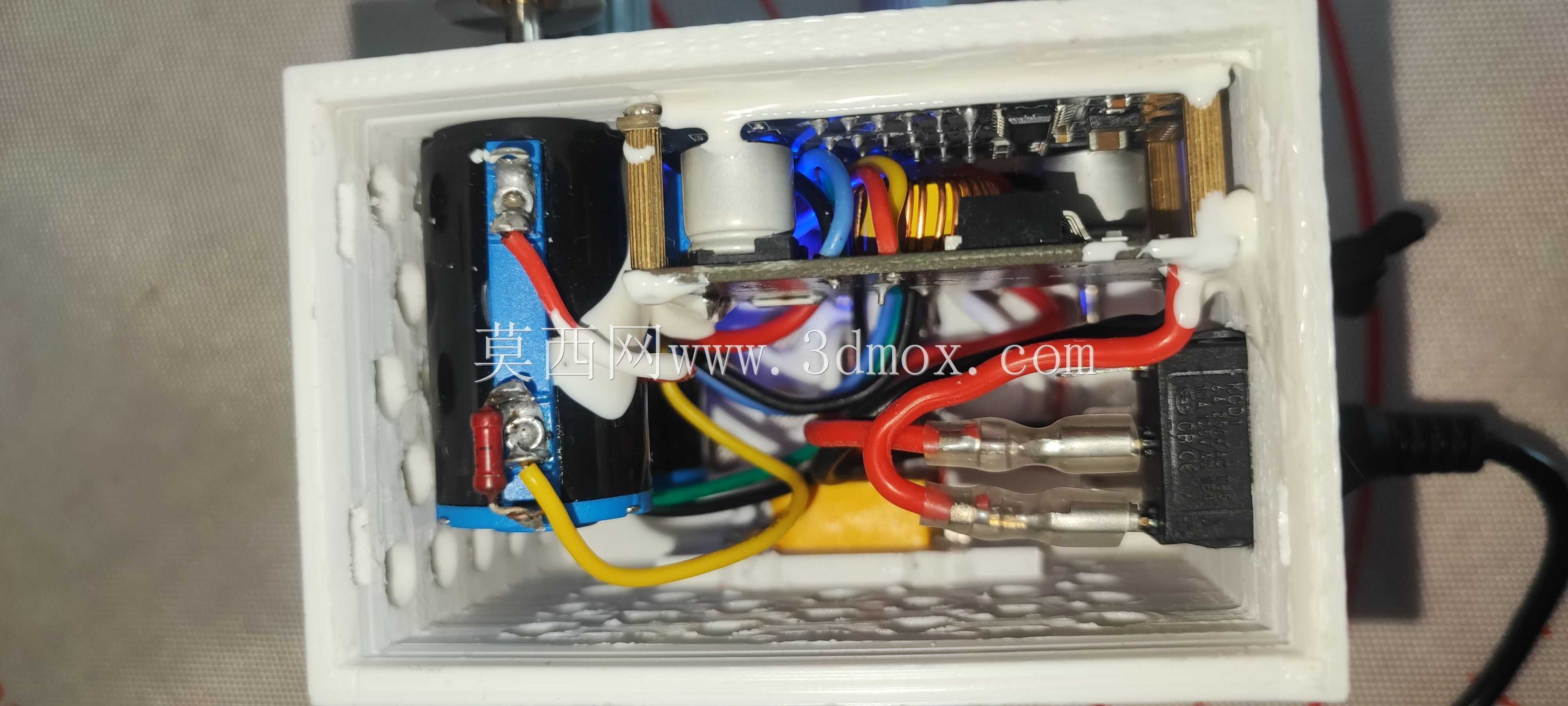

　　设计过程中充分考虑了桌面使用的安全细节，壳体所有边角都做了R3的圆角处理，没有尖锐的金属飞边或者塑料毛刺，拿取的时候不会划伤手部；内部电路板和塑料壳体之间预留了2mm的绝缘间隙，功率器件和壳体之间加装了绝缘麦拉片，即使内部器件出现引脚松脱也不会和外壳导通引发触电风险。调压电路的电位器做了限位设计，输出电压最低可以调到1.25V，最高到36V连续可调，电流限制可以在0到4A之间调节，具备过流保护、过温保护、输出短路保护功能，当输出短路或者电流超过设定值时，模块会自动切断输出，故障排除后重新上电就能恢复工作，不会因为误接线路烧毁模块或者后端供电设备。

　　这类模块的实际使用场景覆盖很广，除了桌面电子调试，还可以作为小型车载设备的供电转换单元，把车载12V/24V电源转换成需要的电压给车载外设供电；也可以集成到小型自动化设备内部，作为控制板、传感器的专用供电单元，替代传统的分立式电源电路，减少设备内部的布线工作量，提升供电稳定性。相比分立式搭建的调压电路，这种集成化模块的一致性更好，所有器件都经过参数匹配，输出电压纹波控制在较低水平，给对供电纹波敏感的单片机、传感器模块供电时，不会因为纹波过大导致设备工作异常。
