半透明储液容器带双盖结构设计

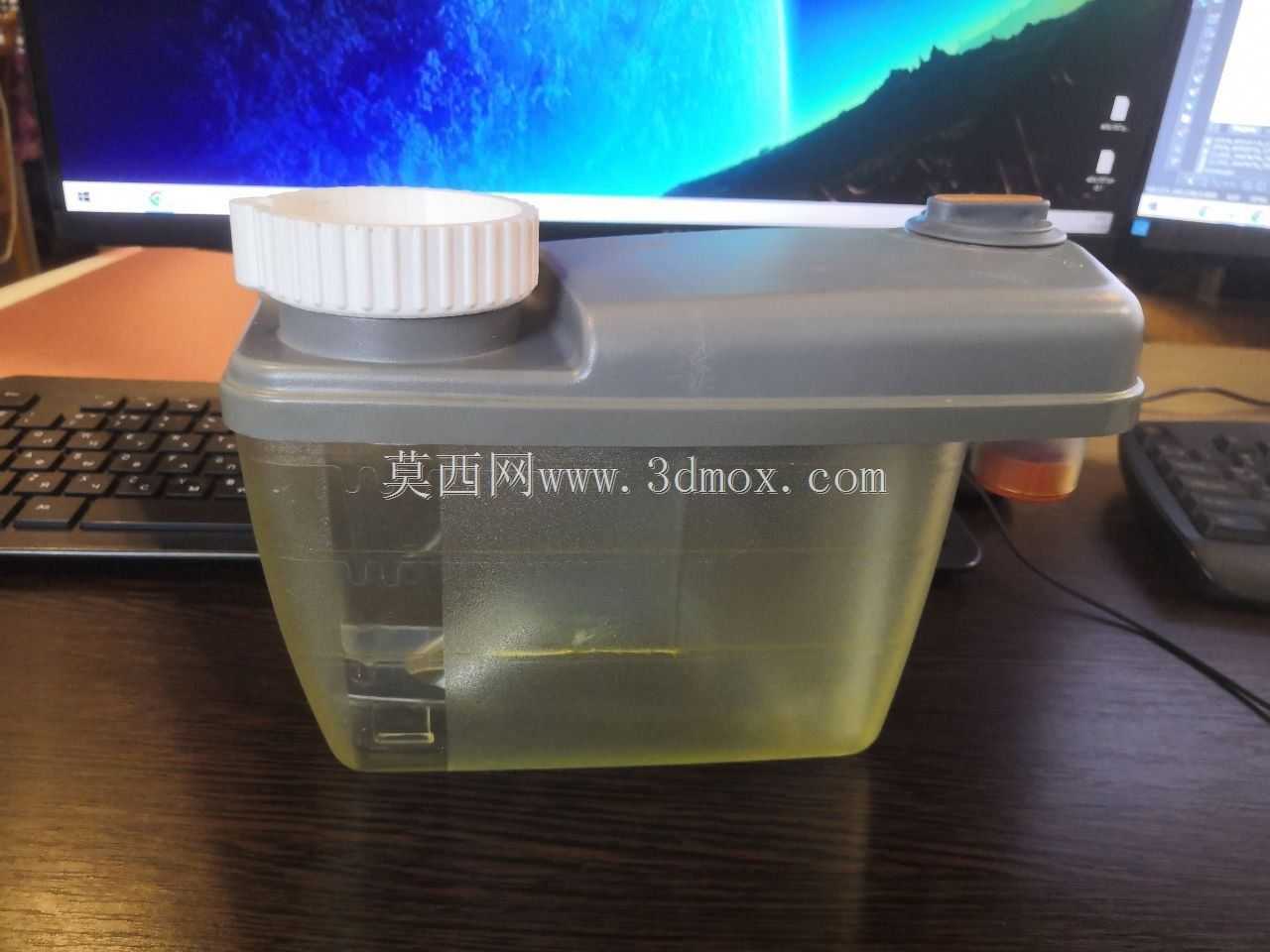

　　这款储液容器的设计初衷，是面向小型台式流体循环设备的配套储液需求，常见于桌面级恒温循环装置、小型水冷散热系统、台式实验流体回路这类对安装空间有严格限制的场景，区别于大型工业储液罐的大容积设计，这类小型储液单元更侧重桌面场景的空间适配与日常使用的操作便利性。从结构设计逻辑来看，容器主体采用上下分体式装配结构，上盖为硬质灰色工程塑料材质，下腔体采用半透明改性工程塑料注塑成型，半透明材质的选用并非为了外观装饰，而是出于实际使用的功能需求——日常运维过程中，操作人员无需打开箱盖，即可直接从外部观察内部液位高度，及时判断是否需要补充介质，同时也能直观看到内部介质是否存在浑浊、杂质沉积的情况，降低日常巡检的操作成本。

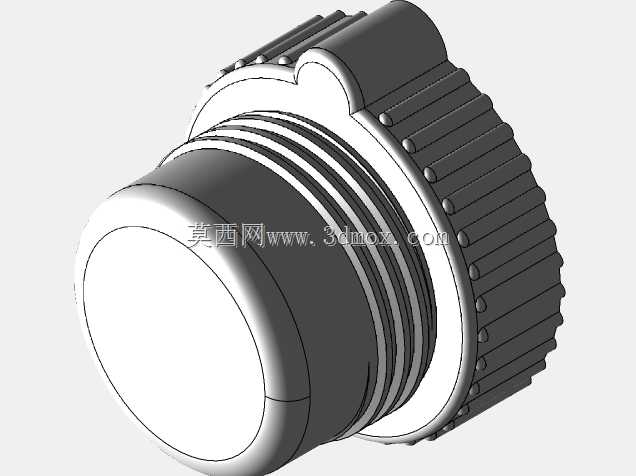

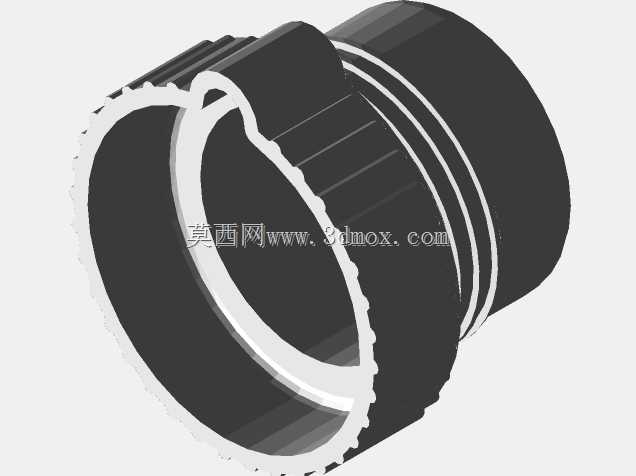

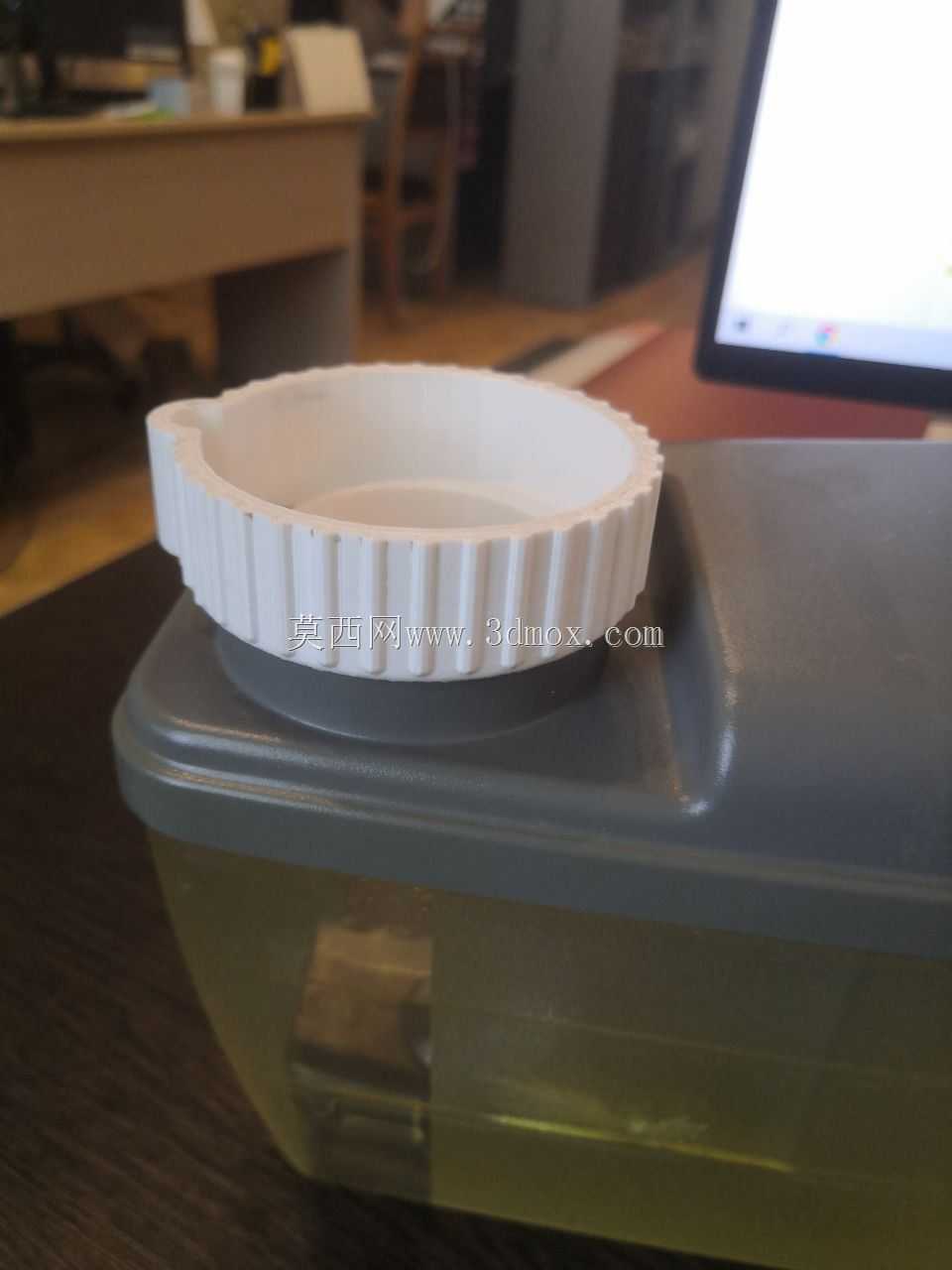

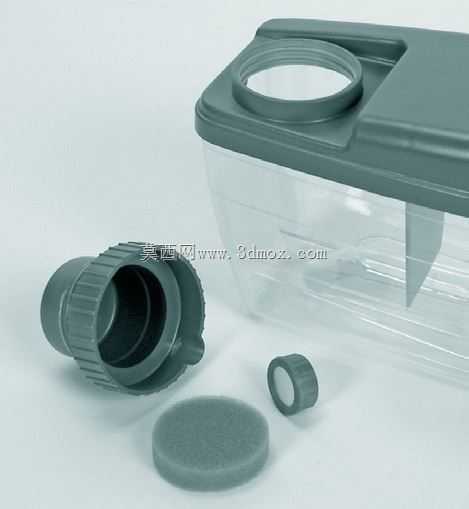

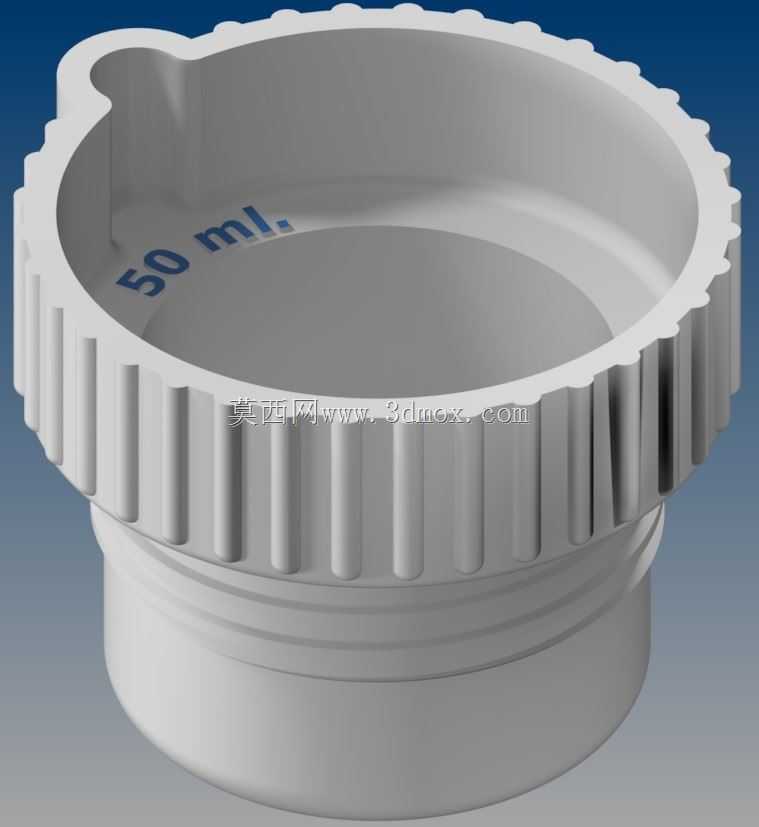

　　上盖区域设置了两个不同功能的接口，大尺寸带防滑竖纹的旋盖是主加注口，防滑纹的深度与间距经过适配，操作人员戴薄型劳保手套也能顺利拧开，加注口的口径设计匹配常规漏斗的出料端，加注介质时不容易出现洒漏，旋盖内部集成了密封胶圈，拧紧后可以实现静态密封，避免设备移动或者倾斜时介质从加注口渗漏；旁边小尺寸的带透气膜的旋盖是排气接口，当设备运行过程中介质温度升高、内部腔体压力上升时，排气口可以自动平衡内外压差，避免腔体内部因为正压出现接缝渗漏，或者因为负压导致腔体变形，这个小盖子采用快拆式设计，不需要完全拧下即可实现透气功能，日常维护时不容易丢失。容器的外形做了适配桌面安装的切角处理，整体轮廓为带圆角的长方体，边角的圆角半径统一为R8，

　　既可以避免注塑成型时的应力集中问题，也能防止安装和搬运过程中锐边划伤操作人员，腔体侧壁做了0.8mm的内凹加强筋，沿着腔体高度方向均匀分布，在不增加整体壁厚的前提下提升了腔体的抗形变能力，即使内部盛装介质后侧壁受液压作用，也不会出现明显的鼓胀变形。安装边界方面，容器底部设计了四个定位凸台，凸台的中心距匹配常规桌面设备的安装孔位，可以直接通过M4螺丝固定在设备的安装基板上，不需要额外制作安装转接支架，容器的整体高度控制在120mm以内，长度180mm，宽度100mm，刚好适配常规台式设备的内部预留空间，不会和周边的泵体、管路、控制板产生安装干涉。进出液接口设置在容器侧壁的下部位置，接口采用快插式结构，匹配常规6mm外径的流体管路，

　　接口位置距离底部有5mm的高度差，可以避免沉积在腔体底部的少量杂质被吸入循环回路，同时这个高度也能保证腔体内部的介质可以尽可能完全排出，减少残留。在密封设计上，上下盖的结合面采用迷宫式密封结构，配合超声波焊接工艺实现永久密封，不需要额外打胶或者加装密封垫，避免长期使用后密封胶老化出现渗漏问题，焊接缝的位置做了隐藏式处理，从外部看不到明显的焊接溢料，整体外观更整洁。实际使用场景中，这类储液容器可以盛装去离子水、冷却防冻液、低腐蚀性的实验试剂等介质，材质的耐化学性可以满足常规民用与小型工业场景的使用需求，不需要额外做防腐涂层处理。设计过程中还考虑了防误操作的细节，主加注口的旋盖做了防松脱的卡扣结构，拧紧到位后会有明显的段落反馈，避免设备运行过程中因为振动导致旋盖松动，排气口的透气膜采用防水透气材质，即使容器出现小角度倾斜，介质也不会从排气口渗漏出来，同时还能阻挡外部的灰尘杂质进入腔体内部，保证介质的清洁度。腔体内部没有多余的加强筋或者凸起结构，内壁光滑度达到Ra1.6，日常清洗时可以很方便地冲刷内壁，不容易残留污垢，对于需要定期更换介质的使用场景来说，可以大幅降低维护的工作量。
