手持式晶体管参数测试仪结构设计

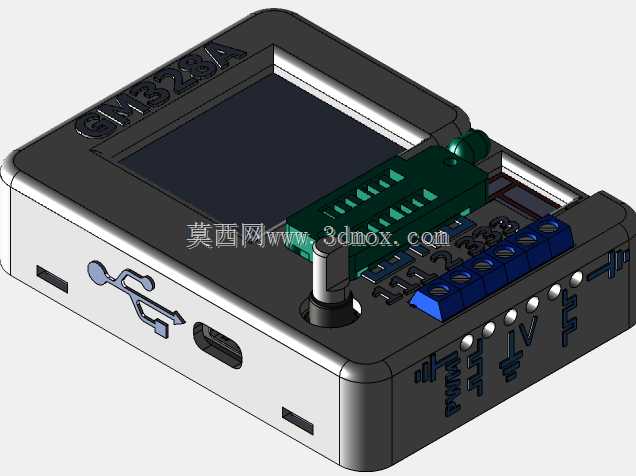

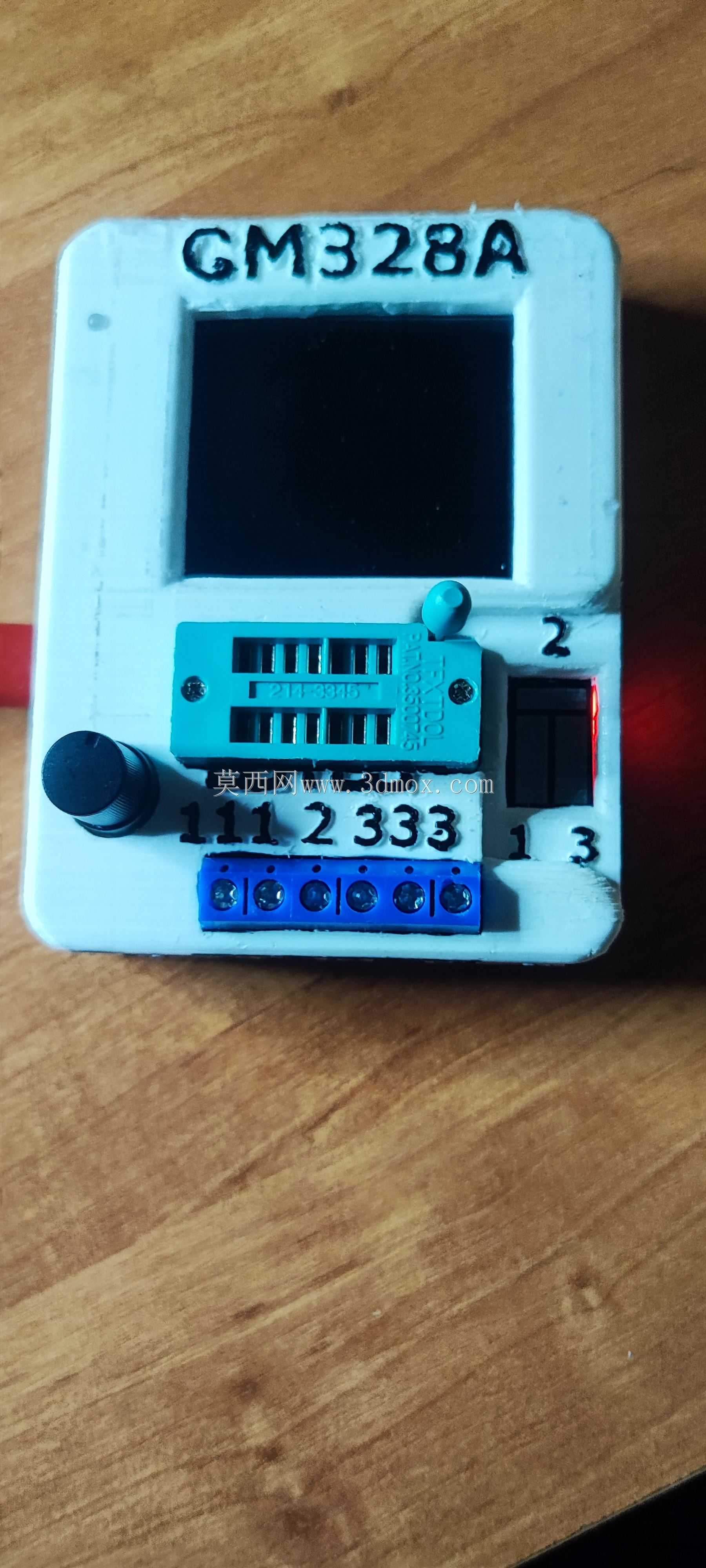

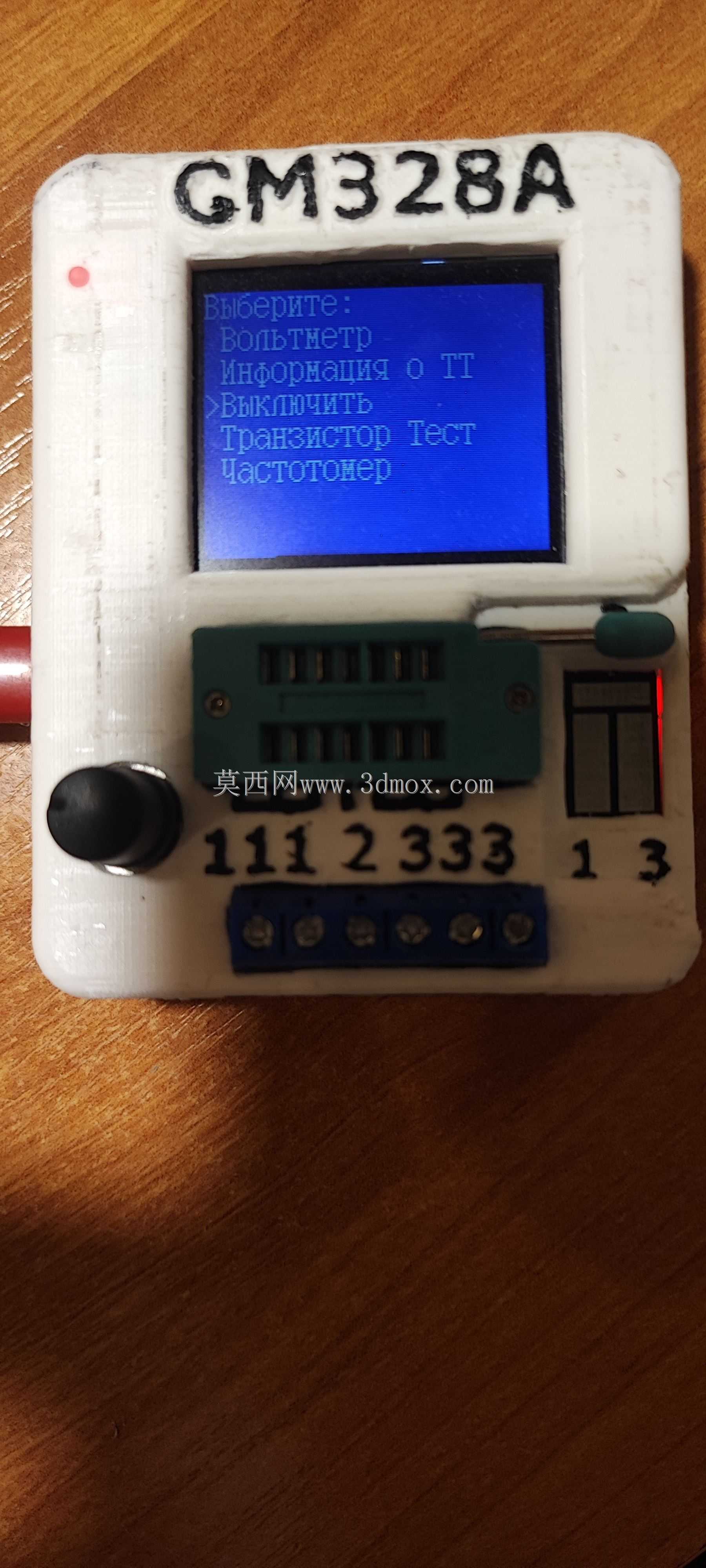

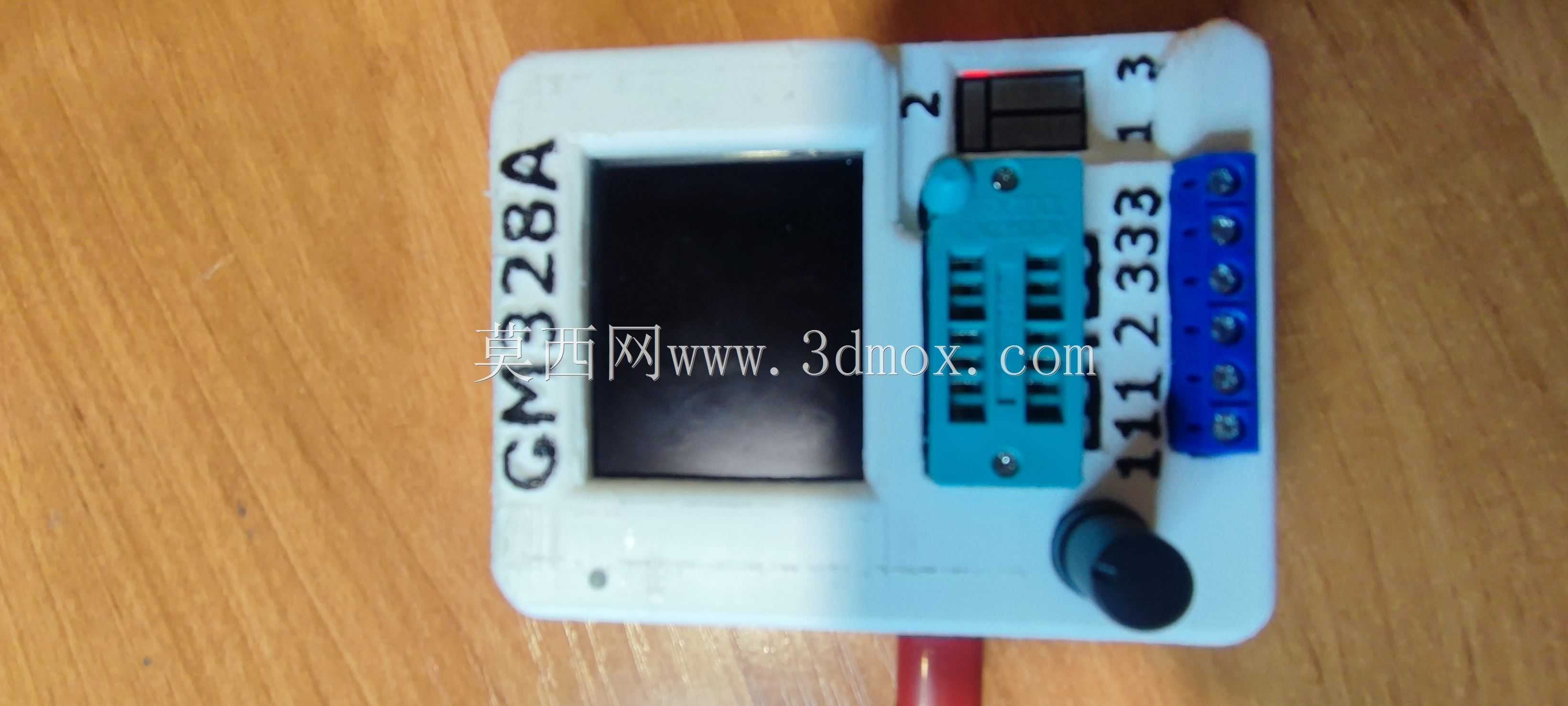

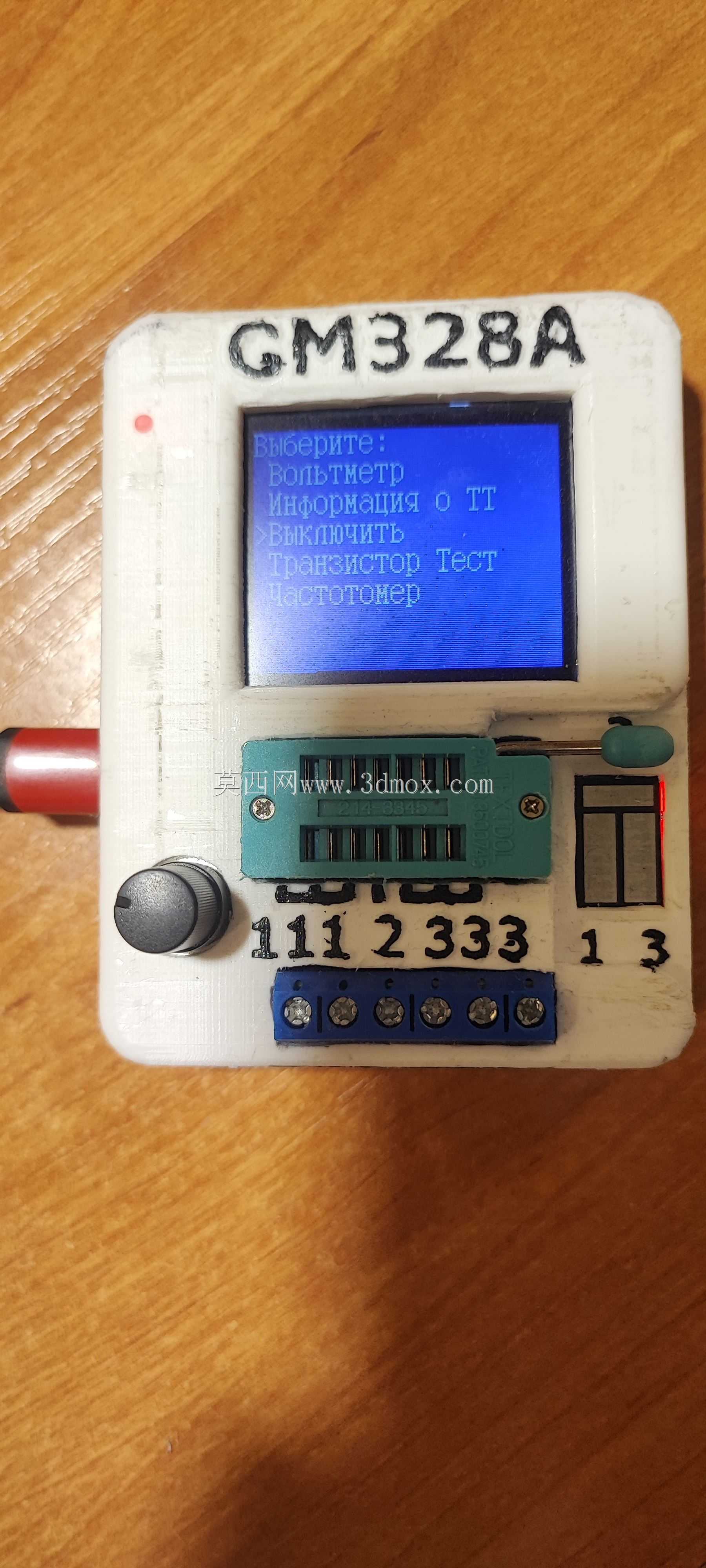

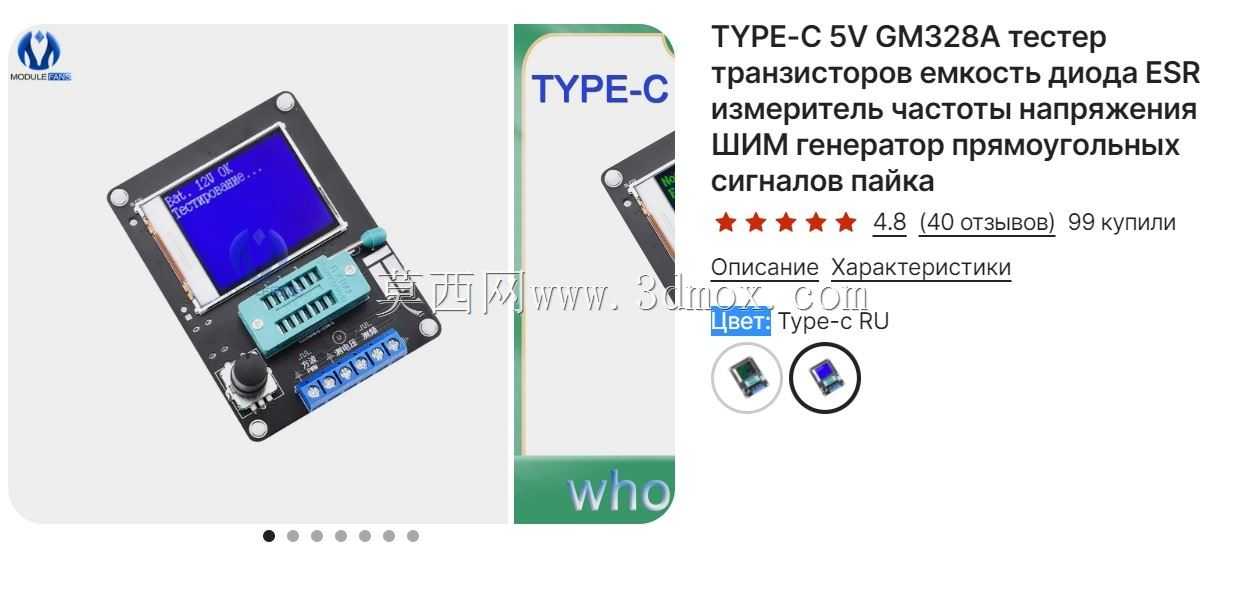

　　这款手持检测设备的结构设计，核心围绕电子元器件现场检测的实际作业场景展开，日常电子维修、元器件入厂抽检、学生电子实验、户外电路排查等场景下，作业人员往往需要快速判定晶体管、电阻、电容等分立元件的参数好坏，传统台式检测设备体积大、依赖固定供电，无法适配移动作业需求，这款设备的结构设计正是瞄准这一痛点做的落地优化。从功能布局来看，设备正面预留了完整的显示屏安装位，屏幕周边做了0.8mm的下沉台阶，既可以给屏幕边缘的缓冲泡棉预留安装空间，也能避免日常放置时屏幕直接接触接触面产生刮花，屏幕下方的区域集成了多组测试接口，包括直插元件的ZIF插座、外接表笔的香蕉插座，接口排布按照作业人员手持操作的拇指活动范围做了优化，

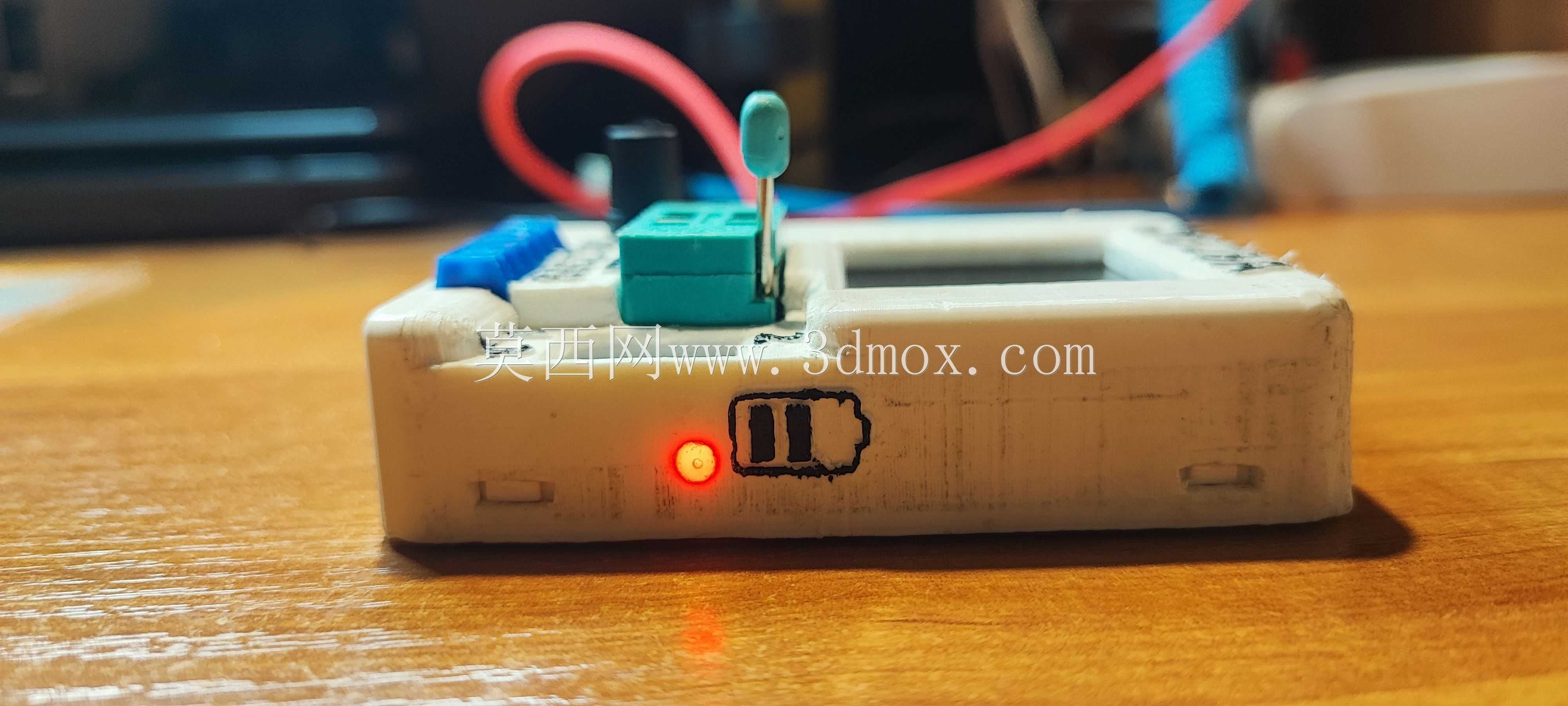

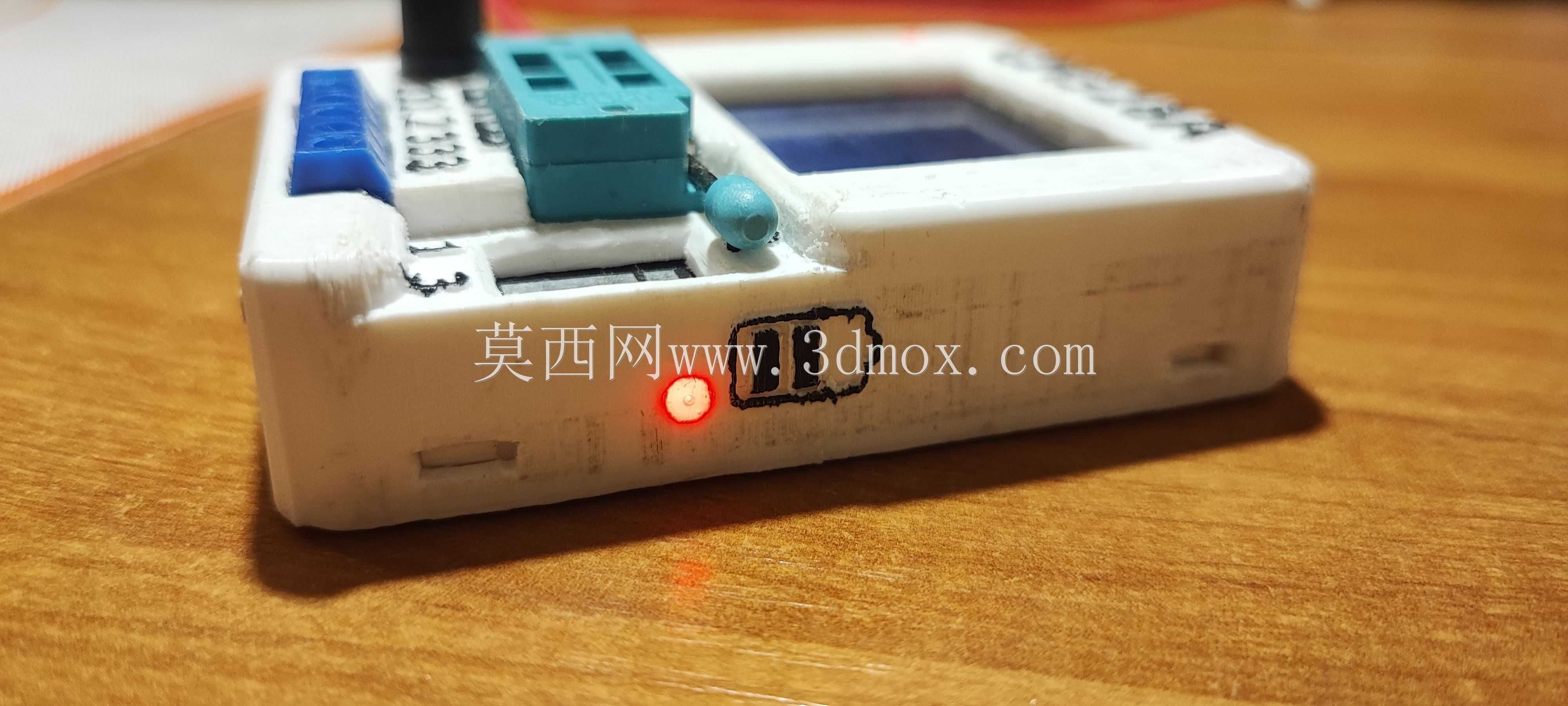

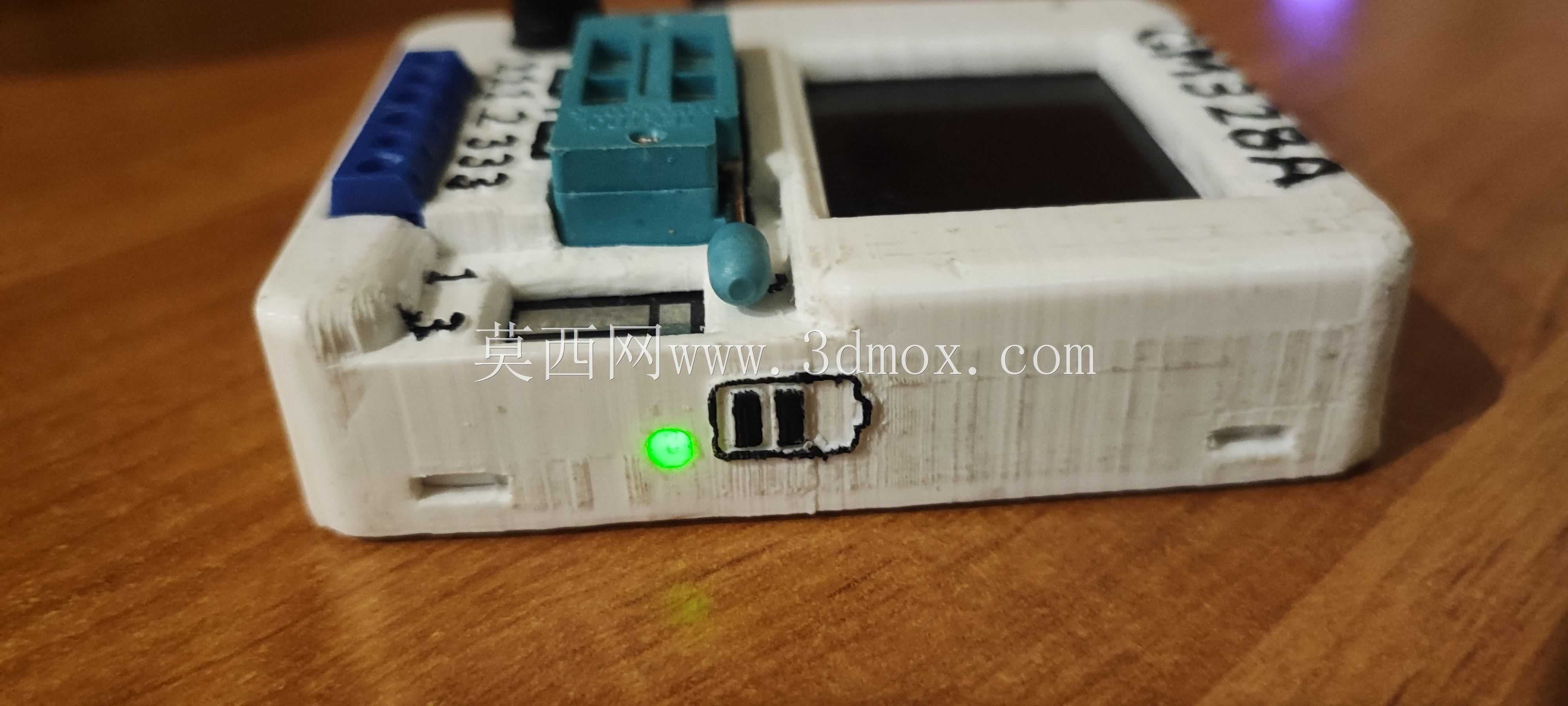

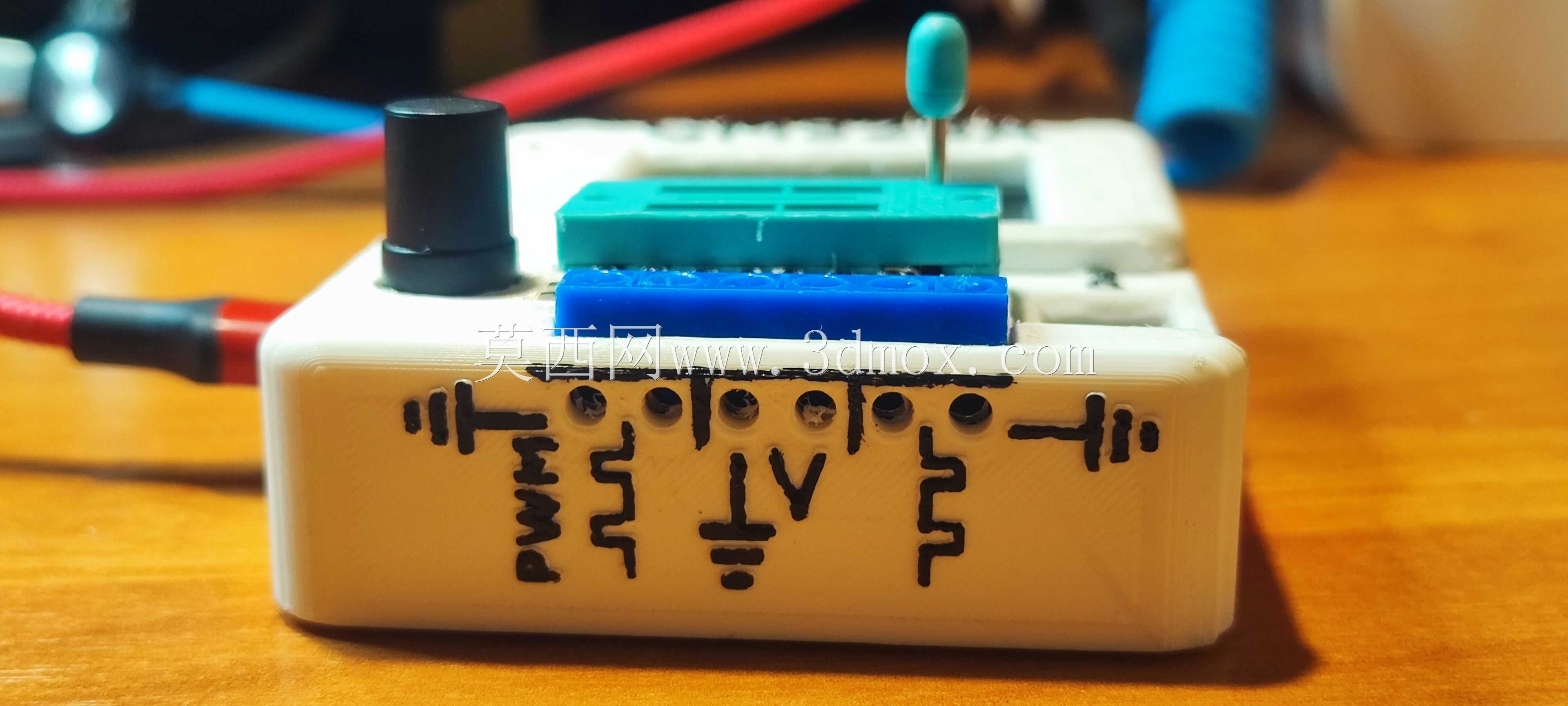

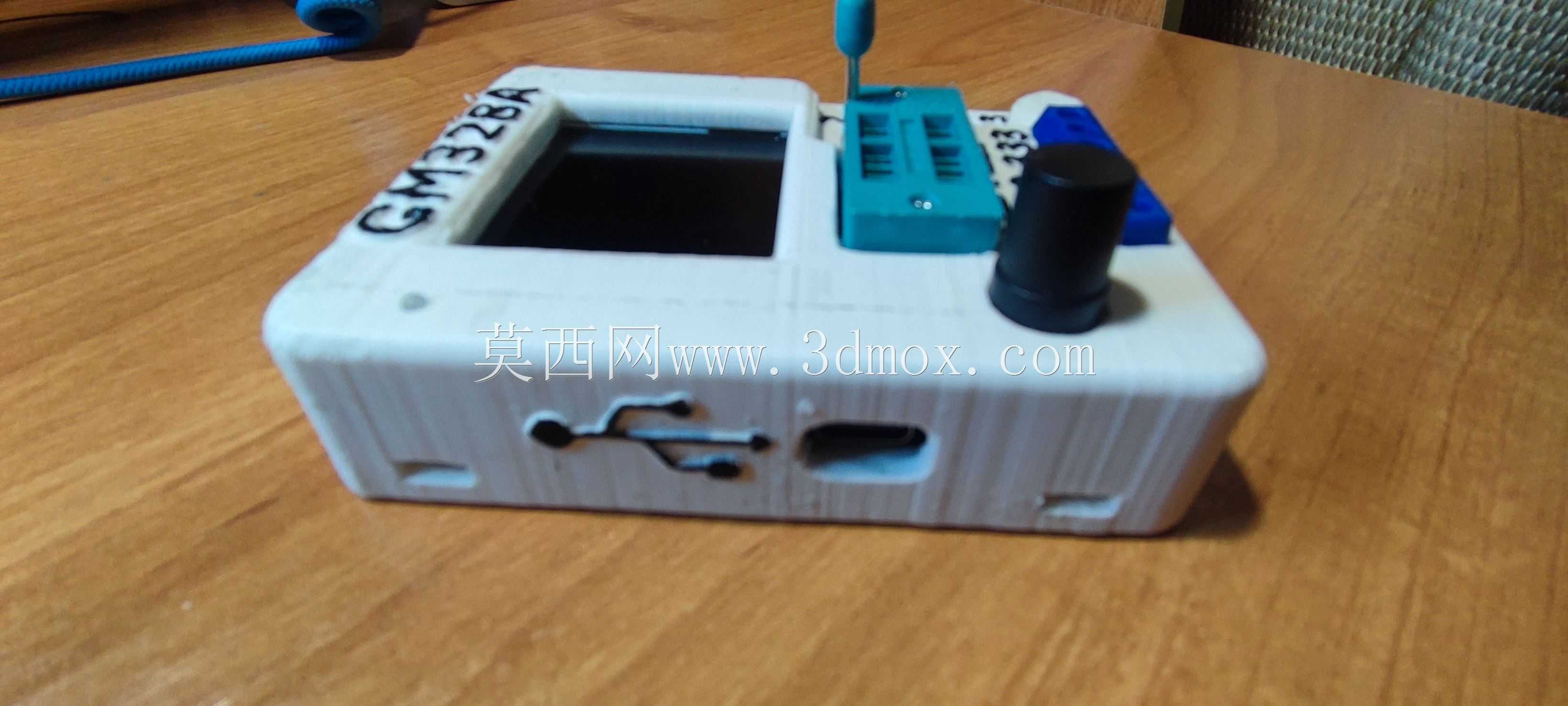

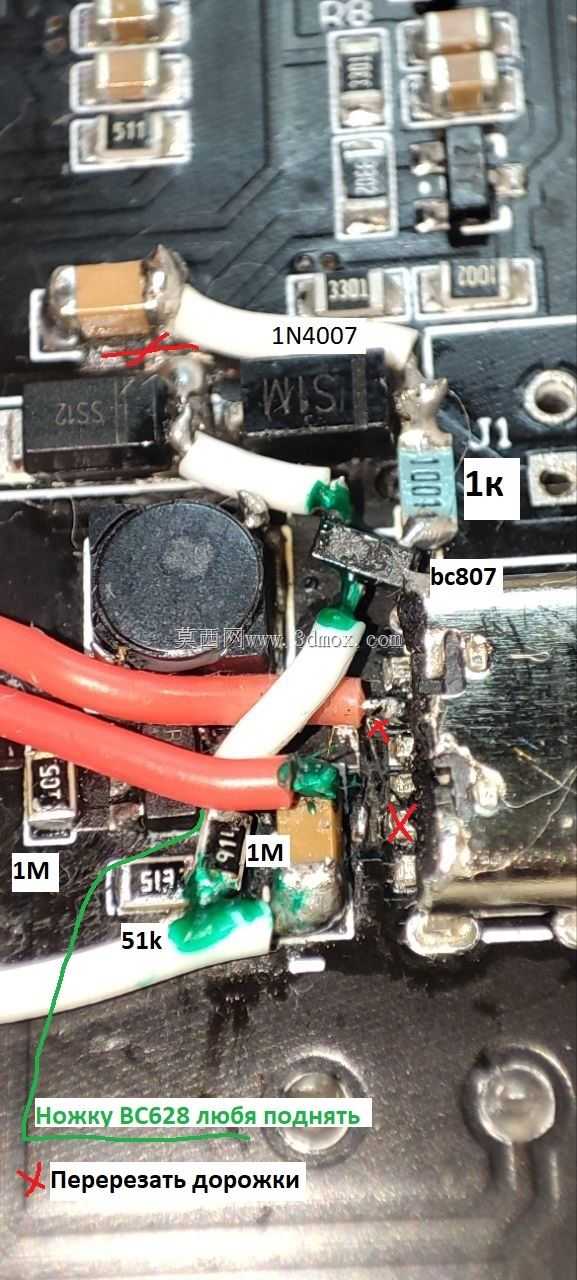

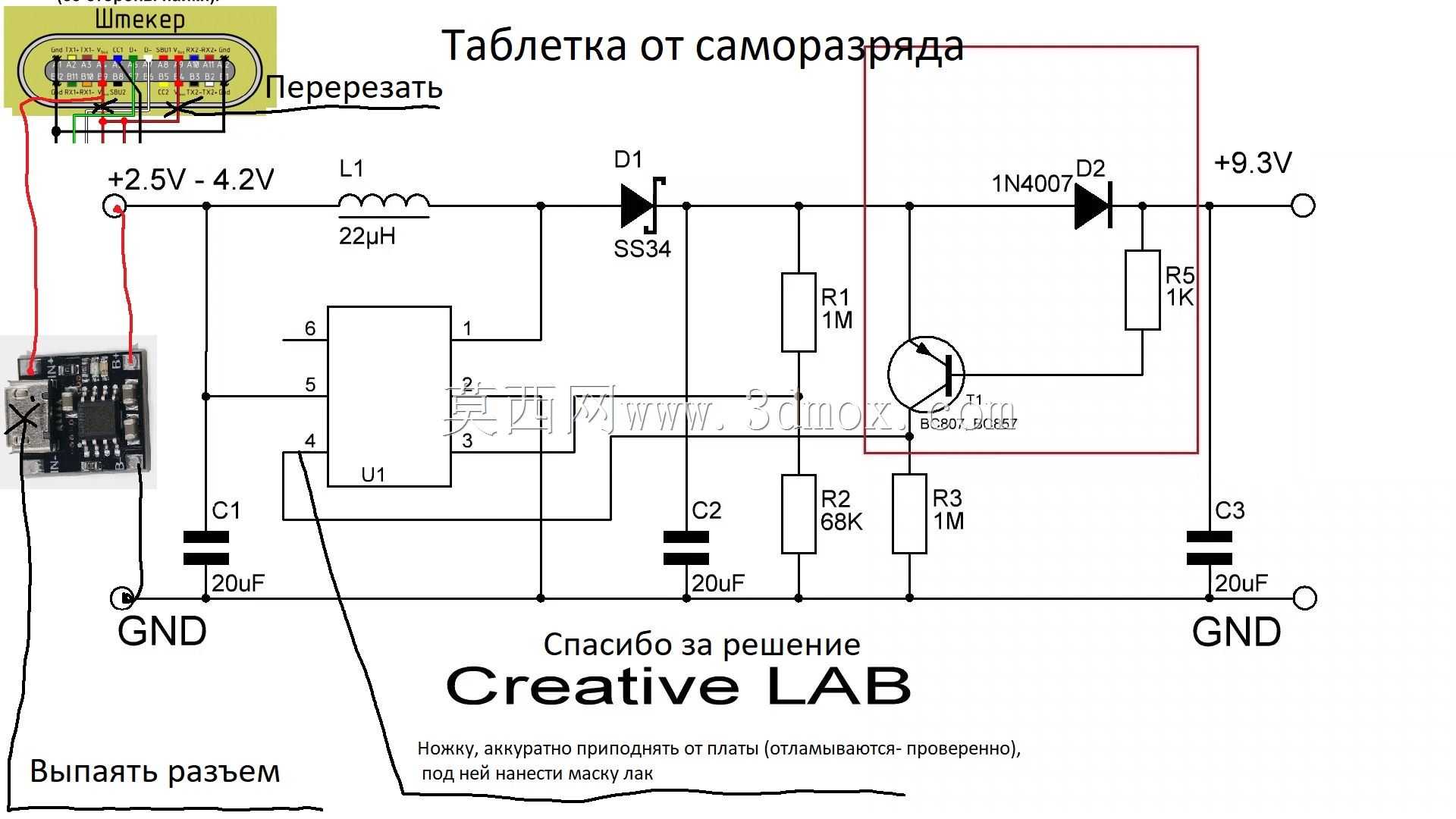

　　单手握持时拇指可以顺畅完成元件插拔、表笔切换的操作，不需要频繁调整持握姿势。设备侧面设置了Type-C供电接口，接口位置做了内凹1.2mm的沉台设计，既可以保护插头在意外磕碰时不会直接受力断裂，也能兼容不同厚度的充电插头，不会出现插头插不到位的情况，接口旁预留的小型开槽是供电指示灯的导光位，导光件采用磨砂PC材质，避免光线直射产生眩光，作业时可以快速确认设备供电状态。设备顶部的多档位旋钮做了滚花纹理设计，旋钮突出上壳表面3.5mm，戴薄劳保手套操作时也能获得足够的摩擦力，不会出现打滑拧不动的情况，旋钮下方的PCB定位柱做了十字加强筋，长期旋转操作也不会出现柱体断裂的问题。从结构设计的细节来看，上下壳采用卡扣加螺丝的组合固定方式，

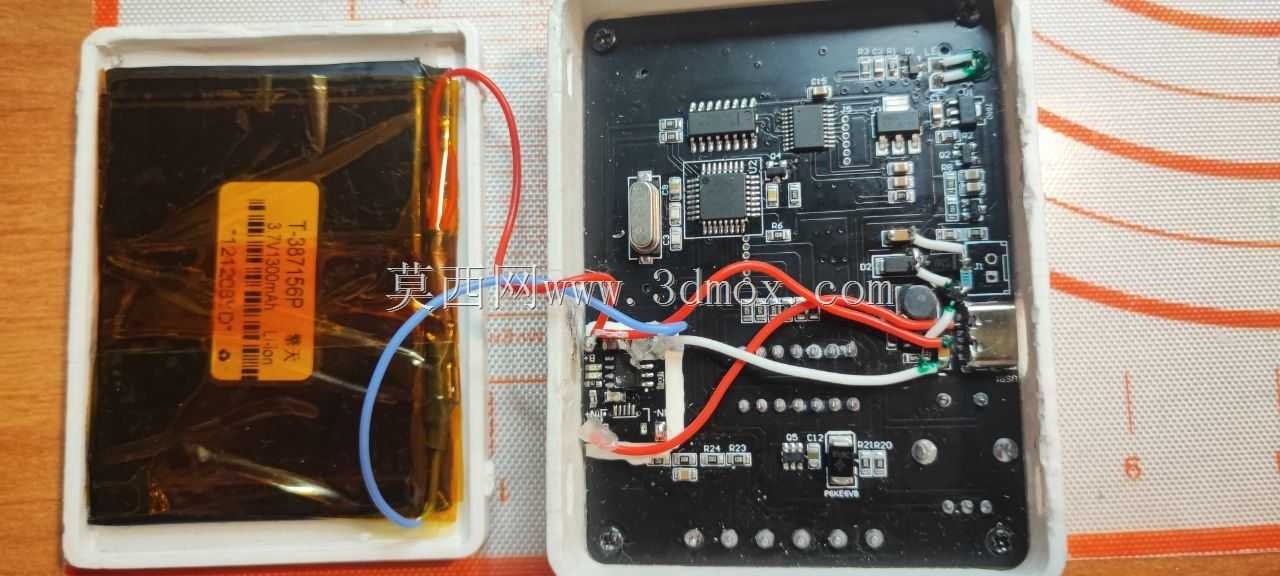

　　卡扣分布在壳体四周边缘，间距控制在35mm以内，保证壳体拼接后不会出现明显缝隙，螺丝孔位全部做了铜螺母预埋设计，反复拆装更换电池或者检修内部电路时，不会出现螺柱滑牙的问题，内部的PCB板固定采用三点定位方式，除了两个主固定螺柱外，在屏幕接口位置增加了一个辅助支撑柱，避免插元件时用力过大导致PCB板变形损坏焊盘。电池仓设置在设备背面，仓盖采用滑扣式设计，不需要工具就能快速打开更换电池，仓盖边缘做了一圈0.5mm的凸筋，装配后可以嵌入壳体对应的凹槽内，提升日常使用时的防尘能力，适合多尘的车间维修场景使用。外形尺寸方面，整机控制在110mm70mm25mm的边界范围内，这个尺寸刚好可以放入普通工作服的上衣口袋，重量控制在120g以内，

　　单手握持时长时间作业也不会产生明显的负重感，所有边角都做了R3的圆角处理，没有尖锐的棱角，放进口袋时不会勾刮衣物，手持时的贴合度也更好。安装边界上，内部所有元器件的排布都预留了足够的安全间隙，高压元件和低压元件之间的爬电距离满足2mm以上的安规要求，屏幕和PCB之间预留了2mm的缓冲空间，即使设备从1米高度意外跌落，屏幕也不会直接挤压到PCB上的元件产生碎裂，测试插座的位置做了局部加厚处理，频繁插拔元件时壳体不会因为受力产生开裂。设备侧面还预留了挂绳孔位，可以搭配手腕挂绳使用，高空作业或者户外移动检测时，不用担心设备失手掉落损坏。从实际使用的适配性来看，这款结构设计充分考虑了不同作业场景的使用需求，不管是桌面固定检测还是手持移动排查，都能获得顺畅的操作体验，内部的走线空间预留充足，不同版本的硬件PCB都能兼容安装，不需要大幅修改壳体结构就能完成产品迭代，壳体表面采用细晒纹处理，日常使用时不容易残留指纹和划痕，长期使用也能保持较好的外观状态。
