这款数控直流电源模块的三维结构,完全围绕桌面级电子调试、小功率设备供电的实际使用场景展开设计,整体采用叠层式立方体结构,在有限的空间内整合了功率变换、参数显示、调节交互、散热通风、外接接线五大功能区块,适配电子实验室、嵌入式开发工位、小型电子产品维修台的日常使用需求,可直接嵌入定制化桌面供电系统,也可作为独立供电单元搭配外置外壳使用。

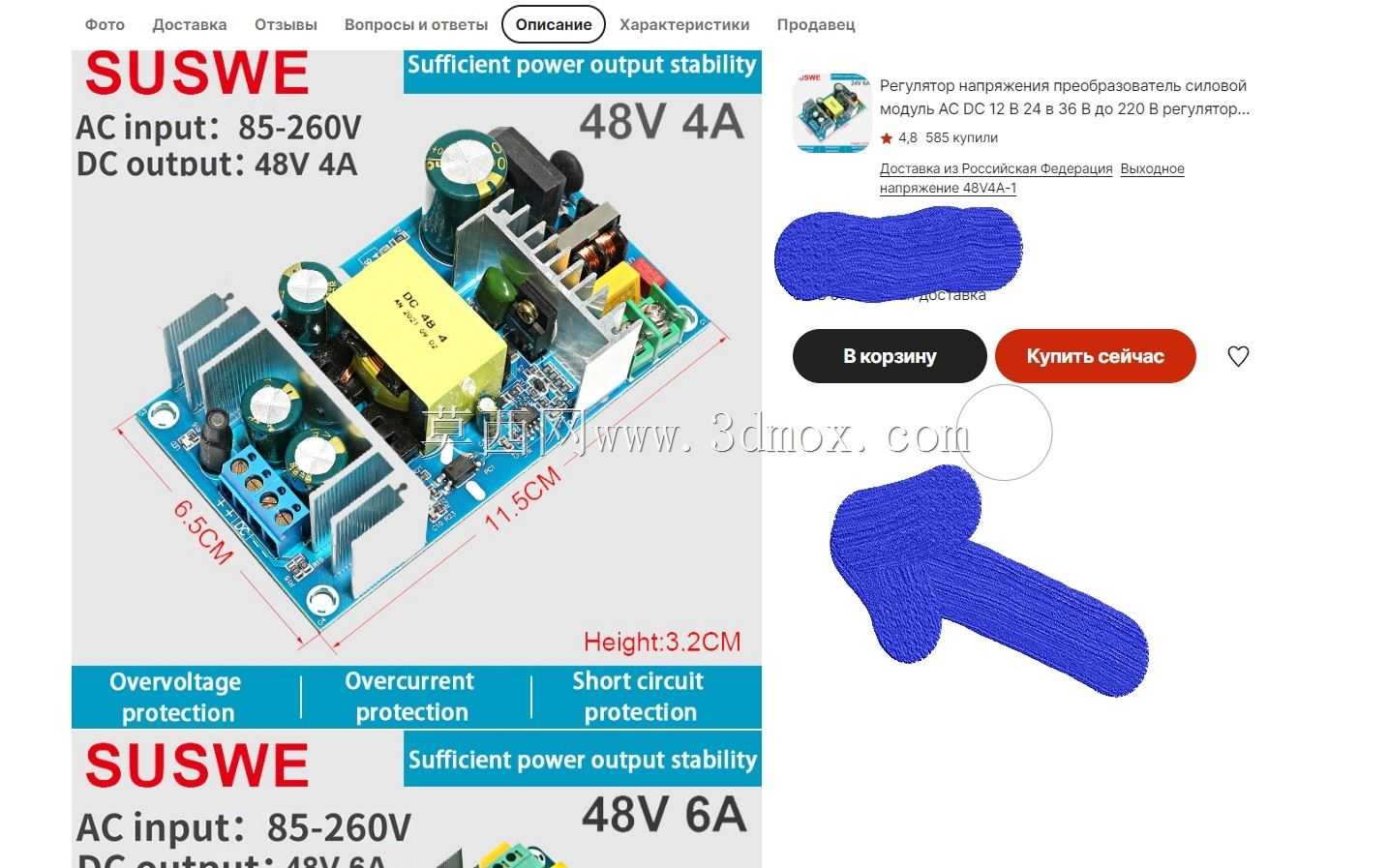

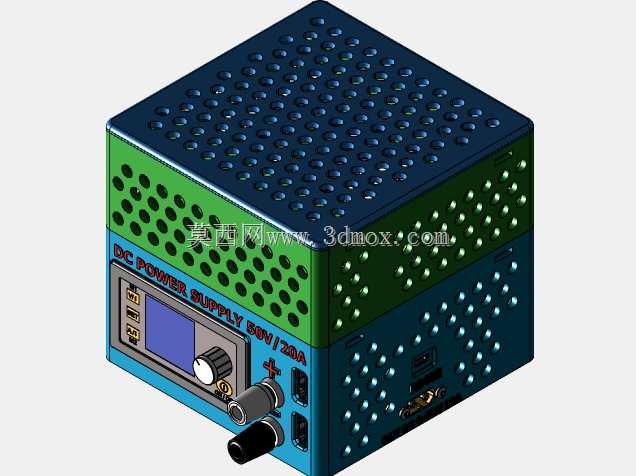

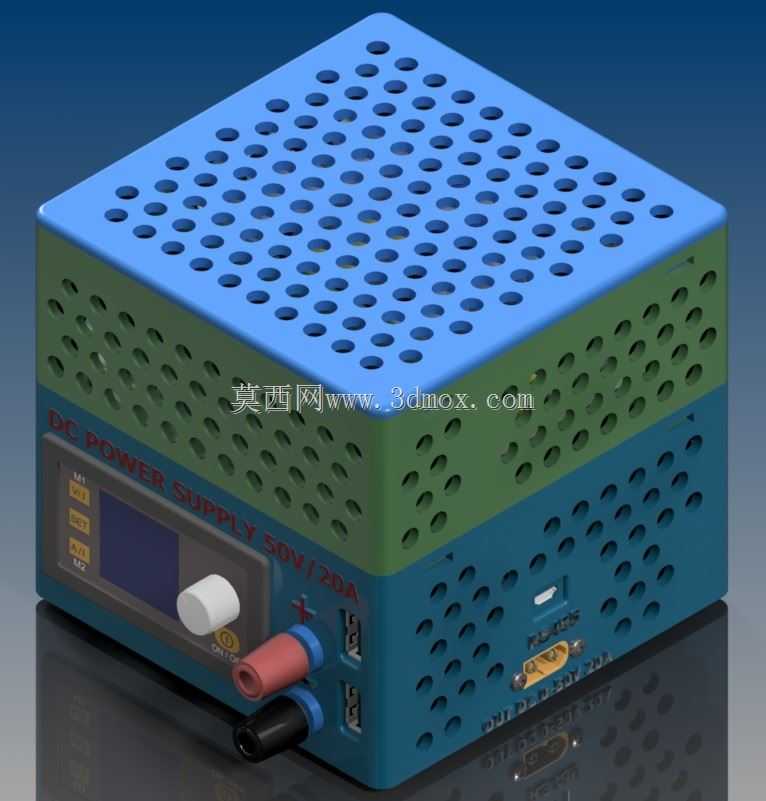

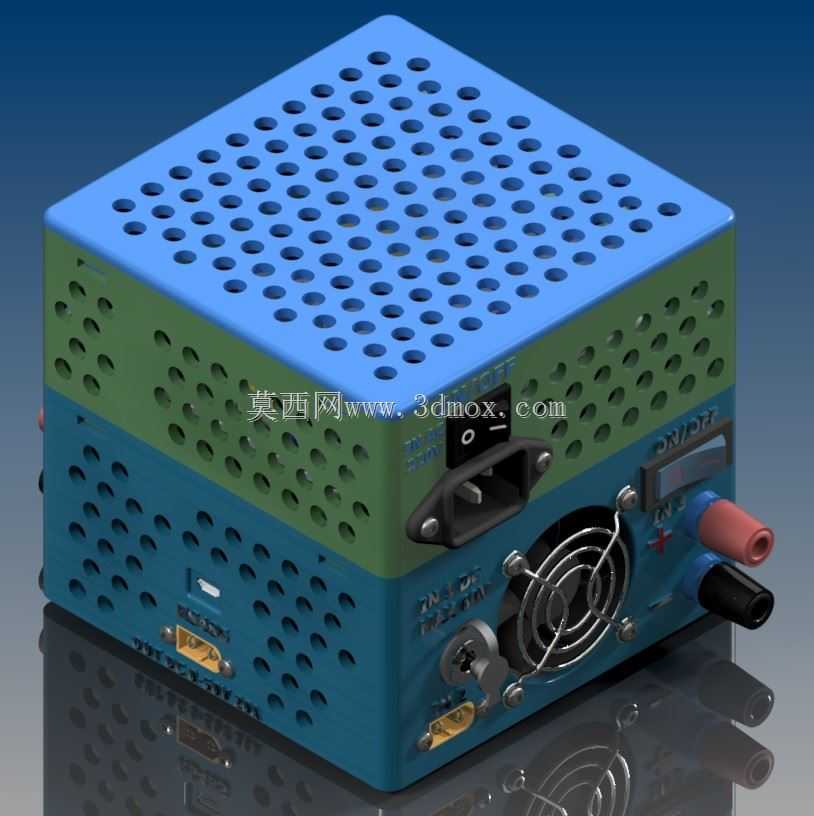

从结构布局来看,模块顶面与两个相邻侧面均采用阵列式圆孔通风设计,通风孔的孔径、孔距经过热流仿真优化,既保证内部功率器件工作时的自然对流散热效率,又能避免大尺寸异物落入模块内部造成电路短路,顶面的通风区域覆盖了内部功率MOS管、整流器件的核心发热区,侧部通风孔对应电感、滤波电容的安装位置,形成从侧部进风、顶部出风的顺畅散热风道,在20A满负载输出工况下,无需额外加装散热风扇即可将核心器件温升控制在合理区间,降低长期运行的风扇噪音与维护成本。

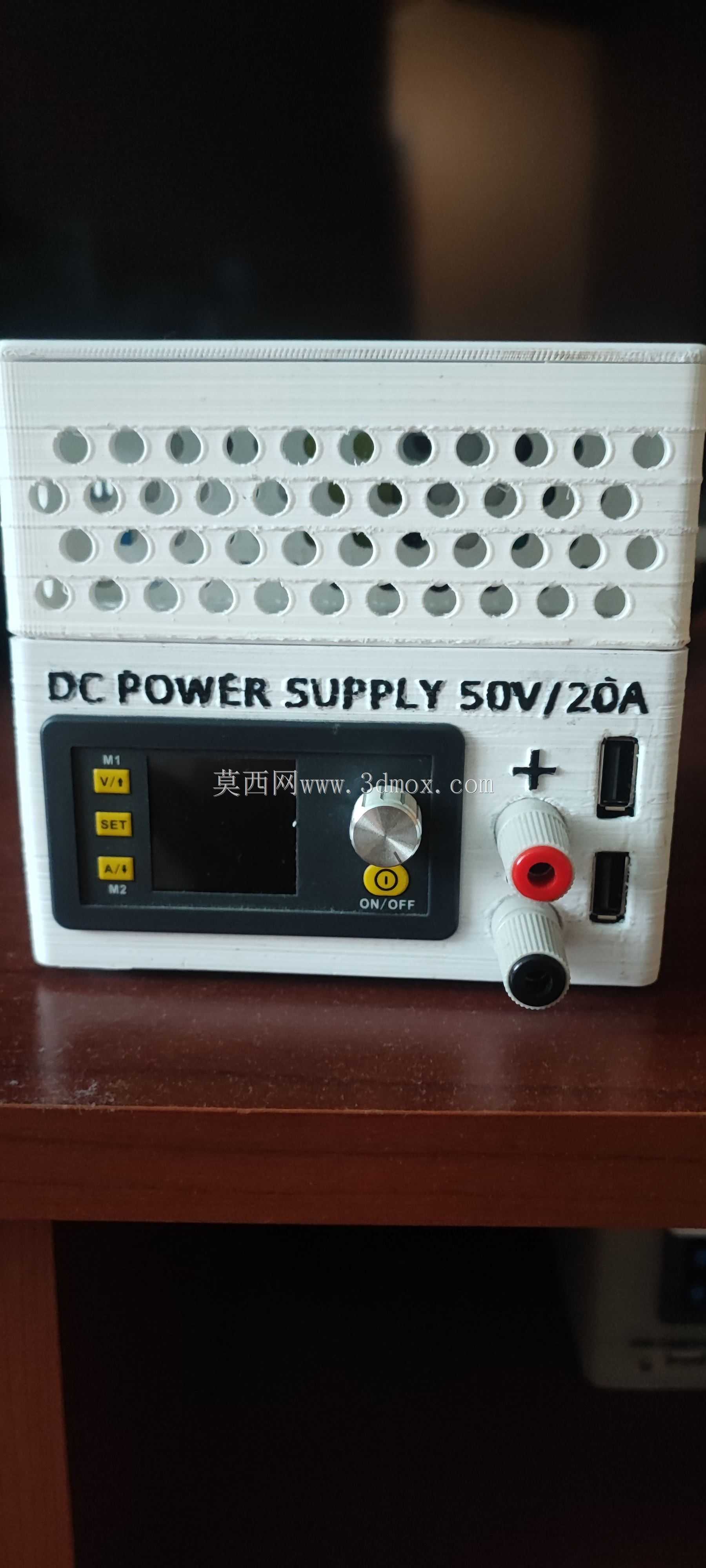

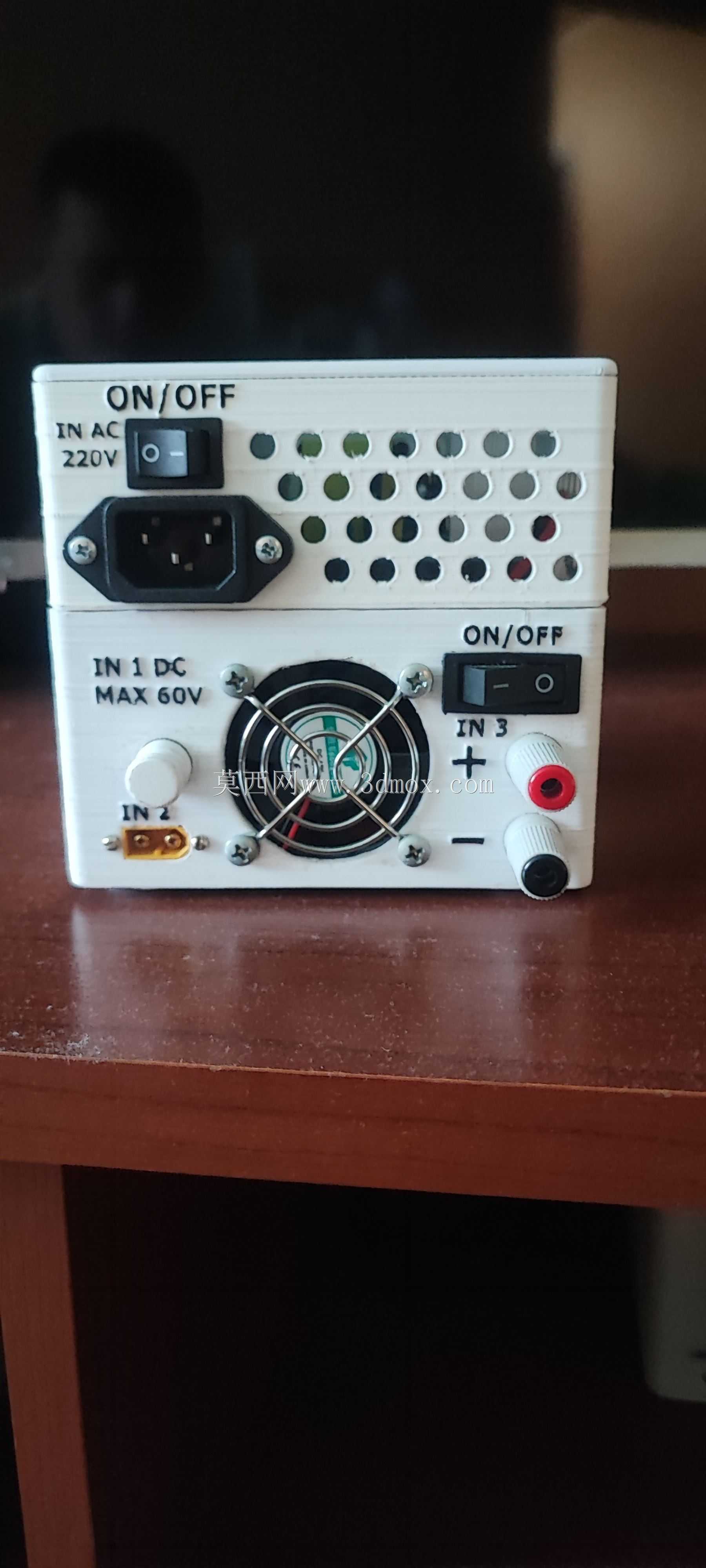

正面操作区域的布局完全贴合人手操作习惯,左侧设置OLED显示窗口,可实时显示输出电压、输出电流、预设参数等信息,显示窗口的安装位做了沉台设计,可直接嵌入标准尺寸的显示屏模组,边缘预留0.2mm的装配间隙方便打胶固定;显示窗口右侧设置旋钮调节结构,旋钮采用圆柱形防滑设计,突出面板表面8mm,旋转阻尼适中,支持参数粗调与细调切换,旋钮下方设置状态指示灯开孔,可直观显示模块的工作状态、保护触发状态。正面下方设置两路输出接线端子,红色端子对应正极输出、黑色端子对应负极输出,端子采用大电流插拔式结构,可兼容4mm标准香蕉插头,也可直接拧接导线,端子的安装位做了加强筋结构,避免频繁插拔接线时造成PCB板受力变形。

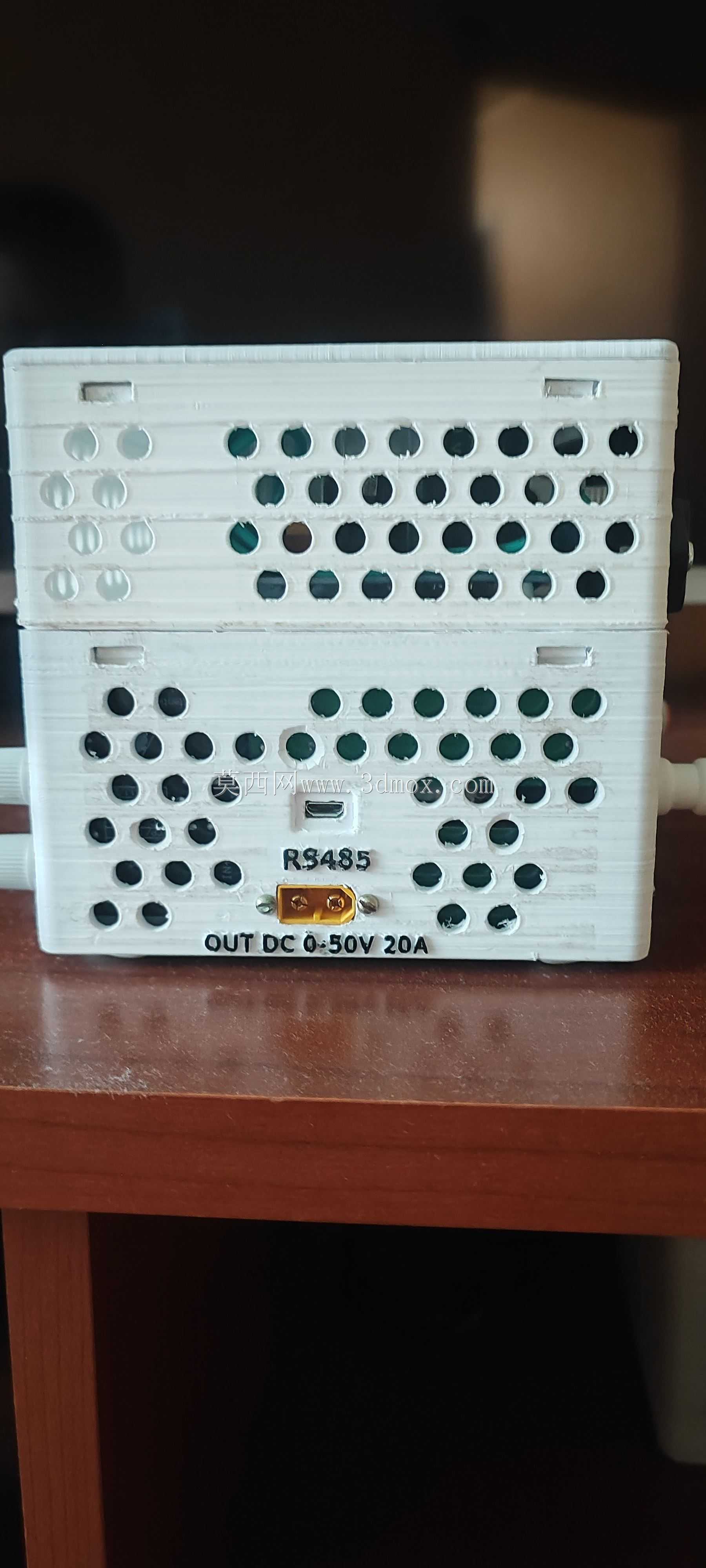

模块侧部除通风孔外,还预留了通讯接口、散热片固定位、扩展接口的安装开孔,可支持外接电压电流采样扩展、远程通讯控制等功能,接口位置距离模块底部15mm,避免桌面放置时接口被遮挡,同时预留了标准M3螺丝安装孔位,可直接将模块固定在设备机柜内部、桌面支架上,安装孔位的位置公差控制在±0.1mm,适配通用的工业安装标准。模块底部设置四个防滑垫安装位,作为独立单元桌面放置时,可粘贴橡胶防滑垫,避免模块滑动同时抬高底部1.5mm,预留底部走线空间。
从设计思路上,整个模块的结构件全部采用卡扣加螺丝的混合固定方式,上下壳体之间通过侧边的定位卡扣实现预固定,再通过角落的四颗M2.5螺丝完成锁紧,既方便生产装配时的快速对位,也方便后期维护时的拆解,壳体壁厚设计为2mm,兼顾结构强度与注塑成型的工艺性,所有边角均做R1.5的圆角处理,避免操作时划伤手部,同时减少注塑件的应力集中问题。内部PCB板的安装位设置了六个定位柱,定位柱高度统一,保证PCB板与壳体之间预留3mm的安全间隙,避免焊接引脚与壳体接触造成短路,定位柱顶端做导向斜角,方便PCB板的装配对位。
在安装边界上,模块整体外形尺寸控制在100mm×100mm×80mm的立方体范围内,所有外接接口、操作部件均不超出该尺寸边界,方便用户根据该尺寸设计定制化的外置外壳、机柜安装位,接线端子的突出高度不超过10mm,旋钮突出高度不超过8mm,保证模块嵌入安装时不会与周边部件产生干涉。散热结构的设计充分考虑了长期满负载运行的可靠性,通风孔的开孔率达到35%,在保证壳体强度的前提下最大化通风面积,内部功率器件的安装位置与通风孔的位置一一对应,避免散热风道被结构件遮挡。
整个结构设计没有冗余的装饰性结构,所有造型特征都服务于功能需求,比如壳体的分模线设置在侧面通风孔的中间位置,既方便注塑模具的抽芯结构设计,又能隐藏分模线带来的外观瑕疵,正面的丝印区域预留在显示窗口与旋钮之间,可丝印参数标识、操作提示,丝印区域做了微凹处理,避免长期操作摩擦导致标识磨损。接线端子的旁边预留了极性标识的凸起位置,可通过双色注塑或者丝印明确正负极,避免用户接线时接反造成设备损坏。
