随温度变化阀瓣阀垫磨损热结构耦合分析

　　在流程工业的高温高压管路系统中，阀瓣与阀垫作为阀门启闭密封的核心接触副，长期处于温度交变、接触挤压、相对滑动的复合工况下，其磨损失效是导致阀门内漏、密封性能衰减、使用寿命缩短的核心诱因。很多现场运维数据显示，高温工况下阀门密封副的磨损速率是常温工况的3-5倍，单纯依靠常温下的材料磨损试验数据，根本无法准确预判密封副的实际服役寿命，这也是很多高温阀门在现场运行短时间就出现密封失效的核心原因。

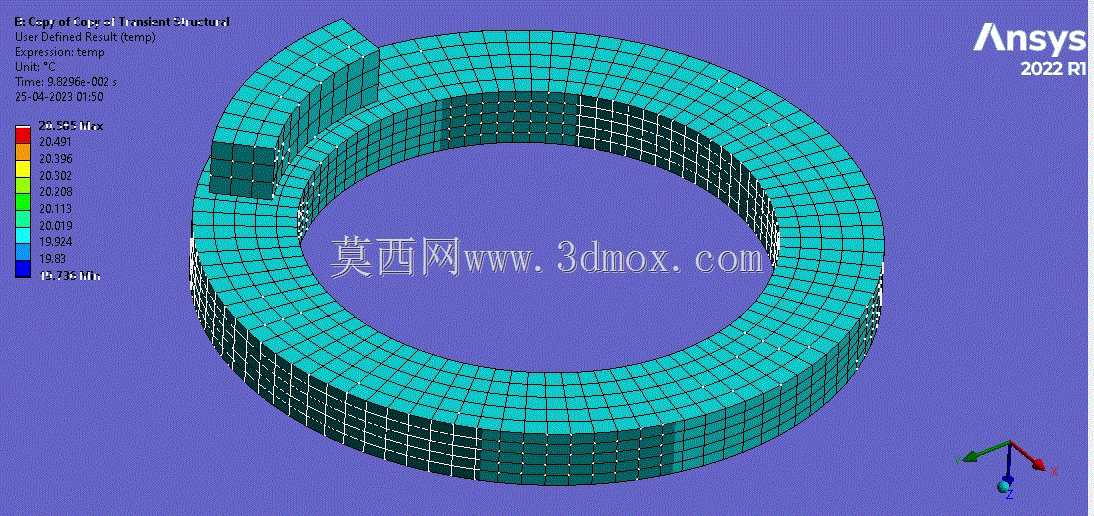

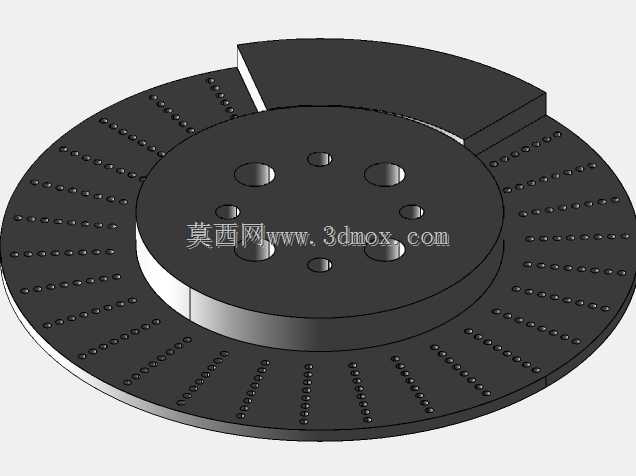

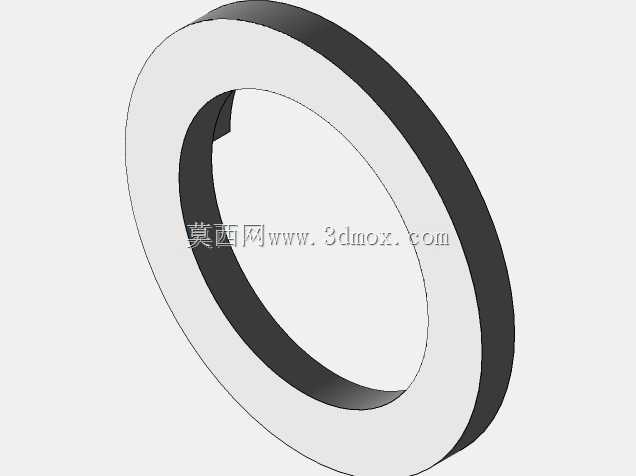

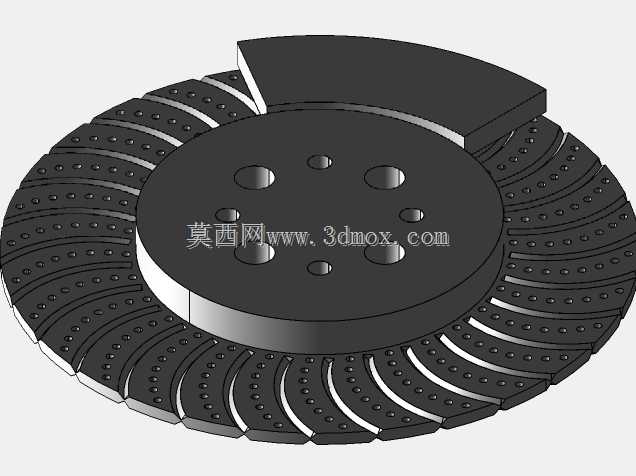

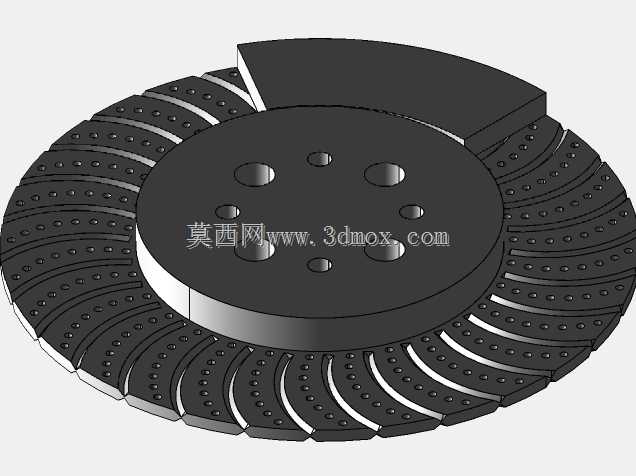

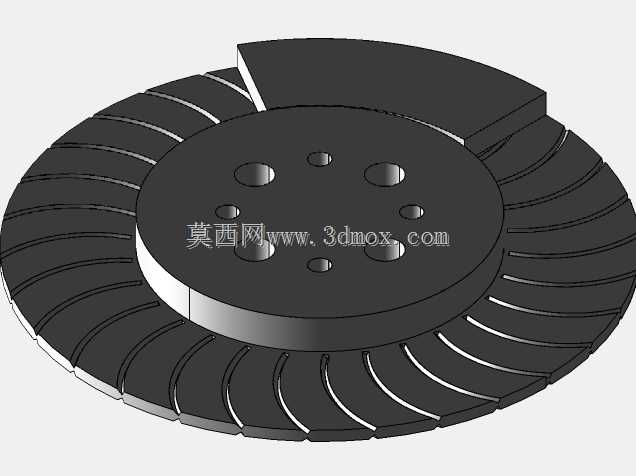

　　这套分析模型针对圆盘类阀瓣与配套环形阀垫的接触系统搭建，首先在几何处理阶段，考虑到密封副为完全轴对称结构，为了平衡计算精度与求解效率，截取了周向1/4扇区作为计算域，对接触区域的网格进行了分层加密，靠近接触表面的网格厚度控制在微米级，保证接触应力、温度梯度的计算精度，非接触区域的网格逐步过渡粗化，减少整体网格数量，降低瞬态求解的计算量。

　　模型的边界设置完全贴合阀门的实际运行工况：首先在温度场加载上，按照实际管路内的介质温度变化曲线，给阀瓣、阀垫的介质接触侧施加随时间变化的温度载荷，同时在零件与阀体接触的外侧施加对流换热边界，模拟金属零件向阀体及外部环境的散热过程，还原真实工况下零件内部的温度梯度分布，避免均匀温度场假设带来的热应力计算偏差。在结构场加载上，首先施加阀瓣关闭状态下的轴向密封比压，保证密封面达到初始密封要求的接触应力，之后按照阀门实际调节工况下的转动速度，给阀瓣施加绕轴线的转动载荷，模拟阀门启闭、调节过程中阀瓣与阀垫之间的相对滑动摩擦，摩擦生热的热量会作为耦合项同步加载到温度场计算中，实现温度场与结构场的双向耦合求解。

　　从安装边界来看，阀垫的外侧与阀座的安装槽为过盈配合，模型中约束了阀垫外侧的全部位移，模拟安装槽对阀垫的固定作用；阀瓣与阀杆通过榫槽结构连接，模型中约束了阀瓣连接端除绕轴线转动、轴向微量补偿位移之外的全部自由度，还原阀瓣实际的运动约束状态。接触设置上，阀瓣与阀垫的接触表面采用摩擦接触算法，摩擦系数随温度、接触应力的变化曲线通过材料高温摩擦试验获取，磨损量的计算采用修正的Archard磨损模型，将温度对材料硬度、磨损系数的影响嵌入到计算逻辑中，每一个计算子步都会更新接触表面的节点坐标，模拟磨损带来的表面形貌变化，避免固定几何假设下磨损量计算的累积误差。

　　整个瞬态求解过程覆盖了阀门从常温启动到高温稳定运行、再到带载动作的完整工况周期，可输出不同时间节点下密封面的接触应力分布、温度梯度分布、磨损深度分布、热变形量等核心结果，能够直观看到温度升高后，材料硬度下降、热变形导致接触应力分布不均，进而加剧局部磨损的演化过程。这类分析结果可以直接指导阀瓣阀垫的结构优化：比如针对高温下热变形大导致的局部接触应力集中问题，可以调整密封面的锥度补偿量，让高温工况下密封面的接触应力分布更均匀；针对磨损严重的区域，可以调整局部的表面处理工艺，提升高温下的耐磨性能；同时也能根据不同温度工况下的磨损速率，准确预估密封副的检修更换周期，避免过度检修或者失修导致的管路泄漏风险。

　　需要注意的是，这类热结构耦合磨损分析不能忽略瞬态温度变化带来的热冲击影响，很多稳态温度场下的计算结果会低估启停阶段温度快速变化带来的热应力波动，而这一阶段恰恰是密封面磨损萌生裂纹、出现剥落的高发期。另外，接触区域的网格尺寸必须和磨损计算的子步长度匹配，若网格过粗、子步过长，会导致磨损量的计算出现数值振荡，结果完全失去工程参考价值。模型中还考虑了材料属性随温度的变化，包括弹性模量、泊松比、热膨胀系数、导热系数、硬度等参数均采用不同温度下的实测值，而非常温下的固定参数，进一步保证计算结果和实际工况的贴合度。
