1-5/8英寸法兰接口双电控电磁阀结构

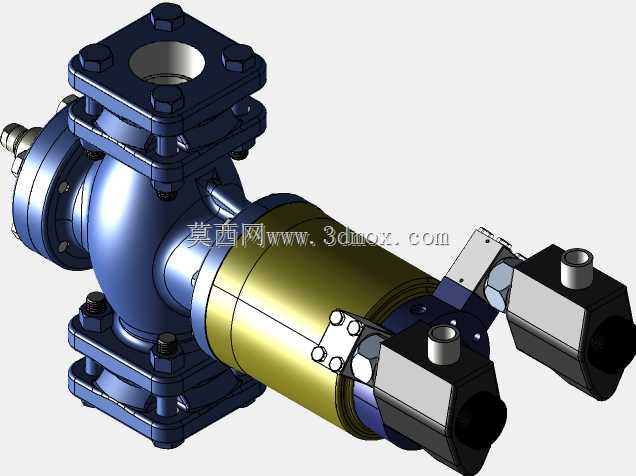

　　这款双电控电磁阀的结构设计，核心围绕工业流体、压缩空气管路的通断切换需求展开，日常多应用在化工流体输送、车间气动执行机构控制、制冷机组冷媒通断、工业窑炉燃气供给这类需要保持阀位状态的工况场景里，相比单电控电磁阀，它不需要长期通电维持阀位，仅在切换动作瞬间供电，能大幅降低线圈长期通电带来的发热老化问题，也能避免供电中断时阀位意外复位引发的生产故障。从结构布局来看，阀体采用三通式流道设计，上下两端为方形法兰连接端，侧方预留1-5/8英寸PT螺纹接口，法兰端采用2英寸SW-FLGS连接标准，法兰面加工有密封槽，安装时配合对应规格的密封垫片即可实现端面密封，四个角的螺栓孔位严格匹配同压力等级的法兰安装尺寸，

　　不需要额外加工转接板就能直接对接现有管路，侧方螺纹接口可以直接拧入对应规格的外螺纹管路接头，适配现场不同走向的管路排布需求。阀体流道做了圆弧过渡处理，没有直角突变结构，能减少流体通过时的压损，也避免介质内的杂质在拐角处淤积卡滞阀芯，阀腔内部的阀芯采用滑动式密封结构，两个电磁线圈分别布置在阀体两侧的驱动端，线圈外壳做了金属防护包裹，接线端采用标准接线盒结构，防护等级满足车间常规工况的防尘防溅要求，线圈供电规格适配120V/60HZ的工业供电标准，接线时不需要额外加装电压转换模块。设计过程中优先考虑了安装维护的便捷性，线圈与阀体驱动端采用快拆式连接结构，更换线圈时不需要拆解阀体管路，只需要松开固定卡扣就能直接拆下线圈更换，

　　阀芯密封件采用标准规格的耐磨密封圈，日常维护时可以直接更换密封件不需要整体更换阀体，能降低后期运维成本。安装边界方面，阀体整体沿轴向的长度尺寸控制在常规同通径电磁阀的安装空间范围内，两侧线圈突出阀体的径向尺寸预留了足够的接线操作空间，上下法兰端的螺栓孔距符合行业通用安装尺寸，安装时不需要调整现有管路的固定支架位置，侧方接口的中心高度与法兰端流道中心保持同轴，管路对接时不会产生额外的安装应力。在功能特性上，双电控结构的阀芯具备位置记忆功能，当某一侧线圈得电驱动阀芯切换到对应工位后，即使线圈断电，阀芯也会通过内部的定位结构保持在当前工位，直到另一侧线圈得电才会切换工位，这种特性非常适合用在不允许阀位意外变动的安全联锁回路里，

　　比如燃气输送的紧急切断回路、气动夹具的保持回路，即使出现供电波动或者短暂断电，阀位也不会发生变化，避免出现安全事故。阀体的承压壳体采用铸造成型后做精密机加工，流道内壁做了光滑处理，能适配中性气体、水、低粘度油品、常规冷媒等多种介质，密封件材质根据介质特性可选配丁腈橡胶或者氟橡胶，满足不同温度、不同腐蚀特性介质的使用需求。建模过程中严格按照实际加工公差做了配合间隙的预留，阀芯与阀腔的滑动配合间隙控制在合理范围内，既保证阀芯动作顺畅不会卡滞，也不会因为间隙过大导致内漏超标，法兰端面的平面度、螺纹接口的同轴度都按照实际加工精度做了还原，模型可以直接用来做管路装配的干涉检查，也能作为阀组集成设计时的选型参考，提前预判安装空间是否足够，避免现场安装时出现与周边设备、管路的干涉问题。
