Catia设计的塑料玩具自卸卡车结构

　　这款塑料玩具自卸卡车的结构设计，核心面向低龄儿童玩具的量产落地需求，在结构设计阶段就充分兼顾了注塑生产的工艺可行性与儿童使用的安全特性。从实际应用场景来看，这类玩具主要面向3-8岁儿童的户外沙池玩耍、室内情景模拟游戏场景，需要承受儿童玩耍过程中的拖拽、翻倒、轻度摔碰以及装载沙土、小玩具块的载荷，因此在结构设计上做了多处针对性优化。

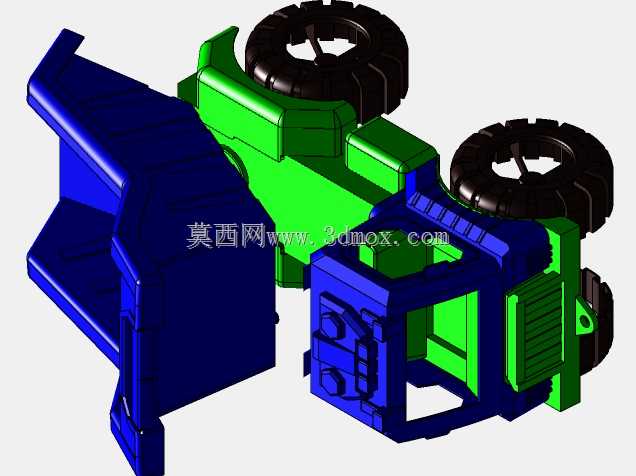

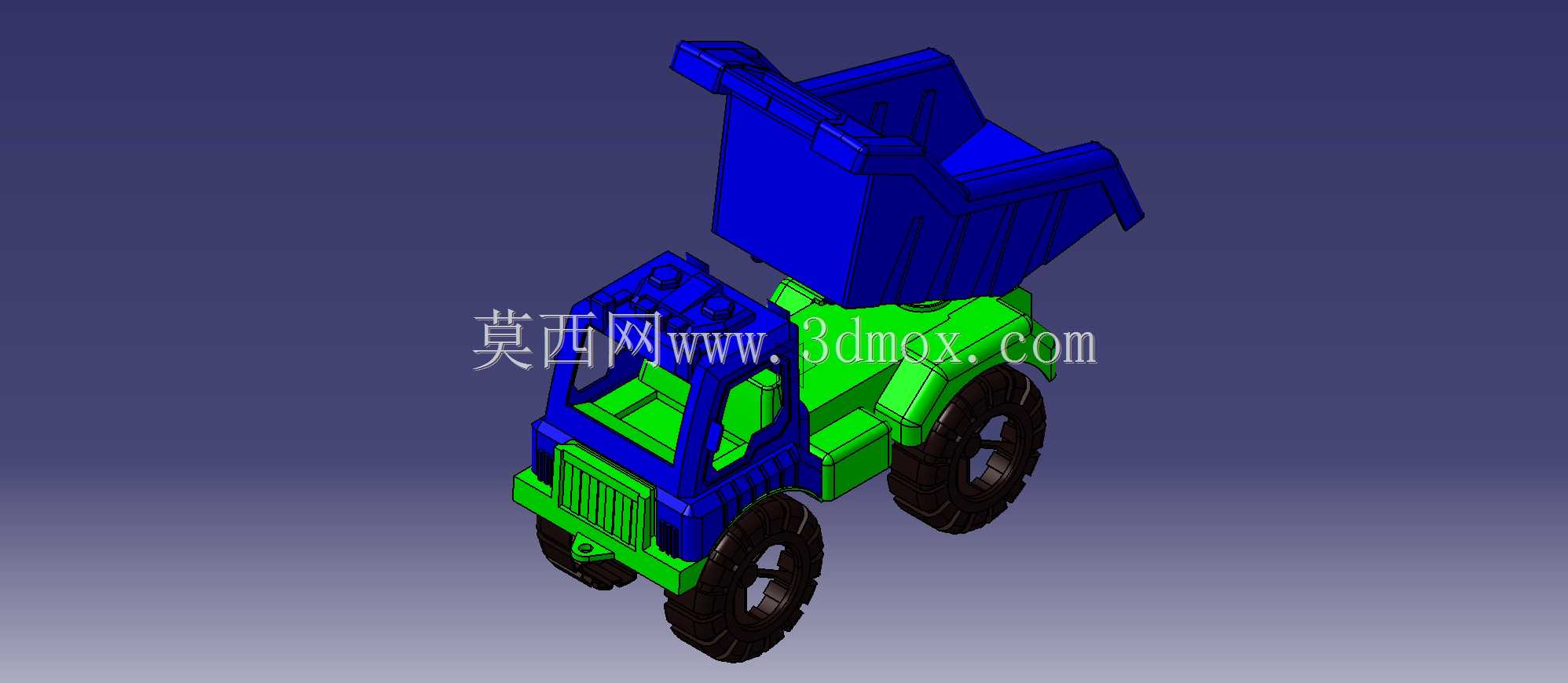

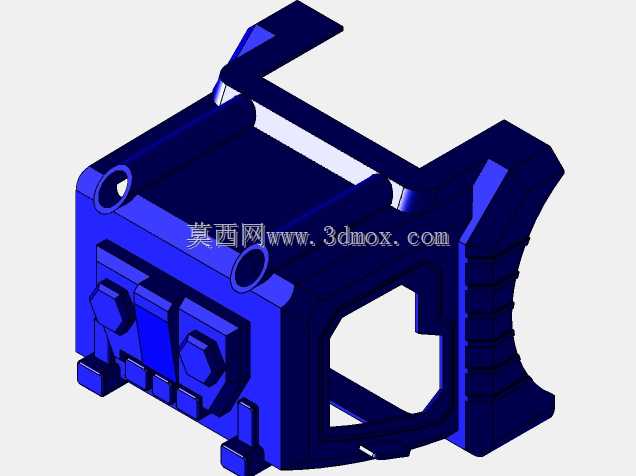

　　从功能特性来看，整车分为驾驶室、底盘、可翻卸货厢、行走轮组四个核心模块，货厢采用前铰接后限位的结构，无需额外辅助零件即可实现手动抬起卸货、落下自动锁止的功能，操作力度适配儿童的手部力量，不会出现卡滞或者过于松垮的情况。驾驶室部分做了全圆角处理，所有外露棱边都做了R2以上的圆角过渡，完全避免尖锐边角带来的划伤风险，同时驾驶室表面预留了模拟车窗、格栅的凹凸纹理，不需要额外贴纸即可呈现工程车的外观特征，减少生产环节的附加工序。

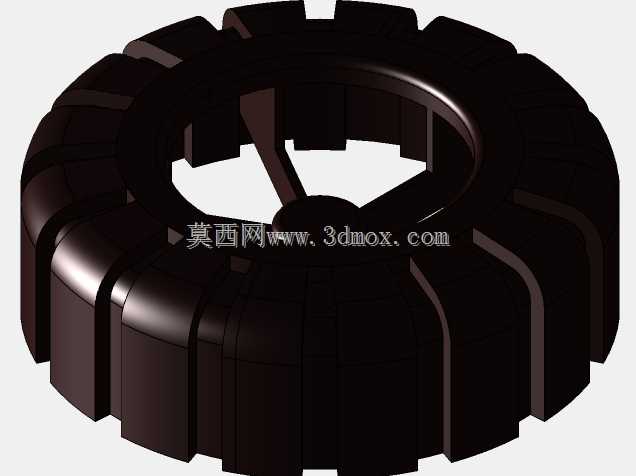

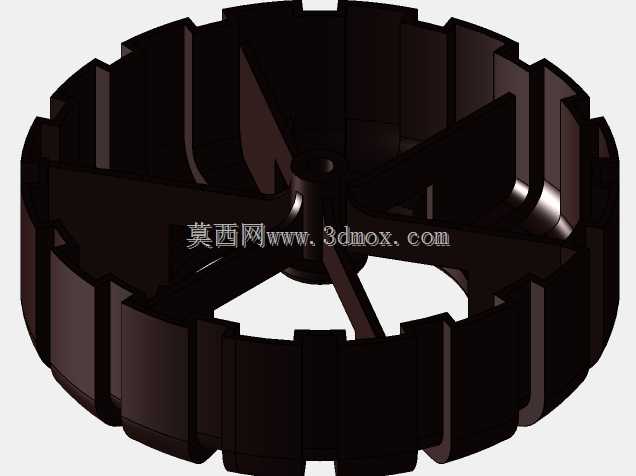

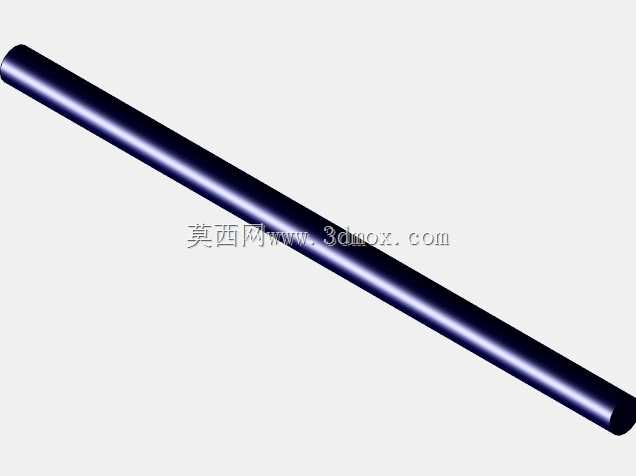

　　设计思路上，整车所有塑料零件都采用等壁厚设计，主体壁厚控制在2.2mm，局部加强筋厚度不超过壁厚的60%，从根源上避免注塑过程中出现缩痕、翘曲等成型缺陷，所有零件的脱模方向统一沿整车Z轴方向，除了行走轮的轮轴安装位外，其余结构都没有侧抽芯结构，能够大幅简化注塑模具的结构，降低模具开发成本与量产时的工艺调试难度。轮组部分采用轮轴与轮毂孔间隙配合的设计，轮毂孔做了0.3mm的拔模斜度，轮轴采用金属光轴直接压装到底盘的安装孔位，不需要额外的紧固件，装配时仅需依次卡合底盘、驾驶室、货厢，压装四个车轮即可完成整机组装，单台产品的装配工时可以控制在10秒以内，适配流水线大批量生产的节拍要求。

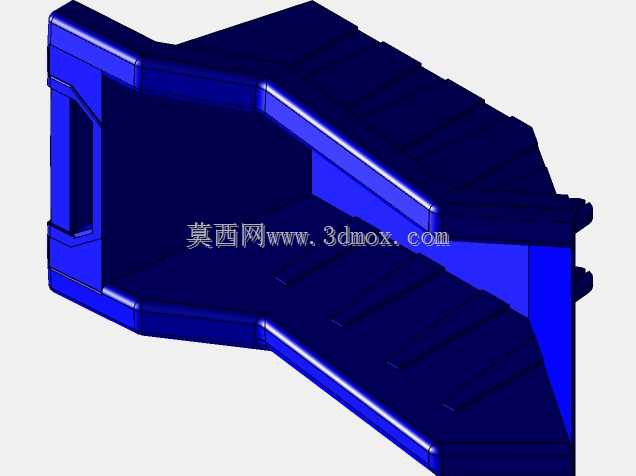

　　安装边界与尺寸方面，整车长度控制在180mm，宽度110mm，货厢抬起后的最大高度为170mm，平放状态下高度为120mm，所有零件的最大轮廓尺寸都不超过160mm，适配常规180吨注塑机的模具安装尺寸，不需要使用大吨位设备生产。底盘部分的轮轴安装孔同轴度公差控制在0.1mm以内，保证四个车轮都能平稳接触地面，推行时不会出现卡轮、跑偏的情况；货厢与底盘的铰接轴配合间隙预留0.2mm，既保证翻转顺畅，又不会出现过大的旷量，避免儿童玩耍时货厢意外脱落。货厢内部做了光滑的圆弧过渡，没有死角，装载沙土后倾倒时不会出现残留，方便儿童玩耍后清理。

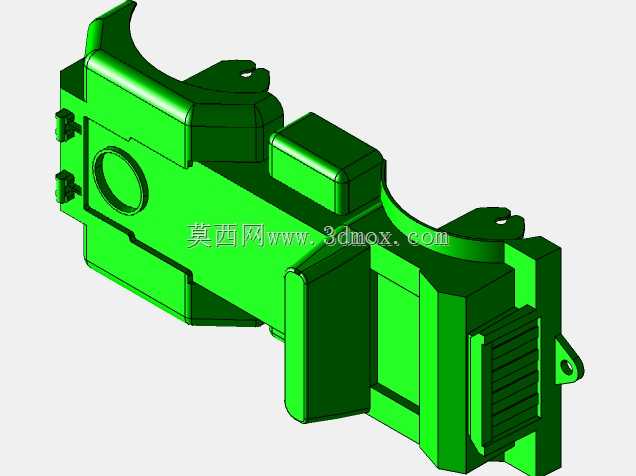

　　从材料适配的角度，所有结构都适配PP或者ABS塑料的成型特性，PP材料的韧性更好，抗摔性能更强，适合面向低龄儿童的产品定位，ABS材料的表面光泽度更好，能够呈现更鲜亮的外观效果，结构上不需要做修改即可切换两种材料生产，方便厂商根据产品定位灵活选择原料。整车没有设计细小的易脱落零件，所有结构的连接位都做了防脱卡扣设计，能够承受50N的拉力不脱落，符合玩具安全标准中关于小零件的要求，避免儿童误食的风险。底盘底部做了四条贯通的加强筋，从车头位置一直延伸到车尾，提升整车的抗弯曲强度，即使儿童站在玩具上（体重不超过30kg）也不会出现底盘断裂的情况。货厢的翻转限位面做了1.5mm的加厚处理，反复翻转上万次也不会出现限位断裂的问题，能够满足玩具产品的耐用性要求。
