叉装属具轮式装载机整机结构设计

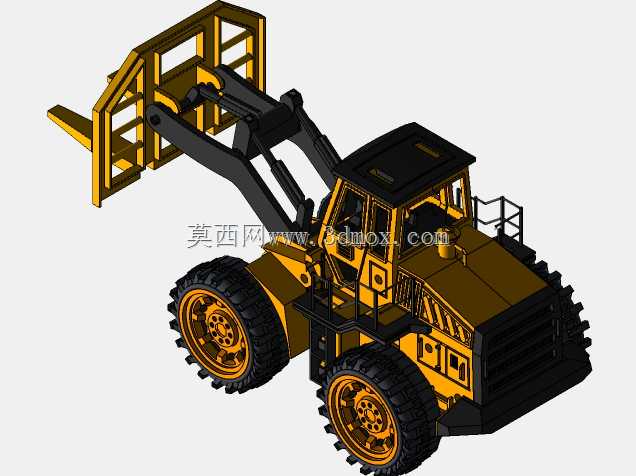

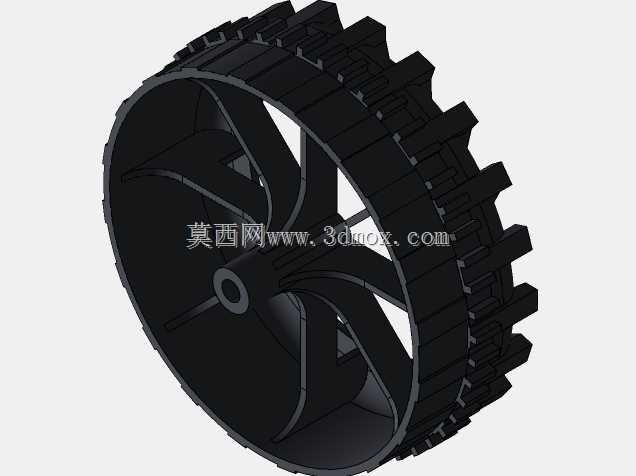

　　这款带叉装属具的轮式装载机，主要面向厂区散料转运、货场托盘货物装卸、短距离重载搬运场景设计，区别于常规铲斗式装载机，前端配置的叉装工作装置可直接适配标准物流托盘，无需更换属具即可完成成件货物的叉取、举升、堆垛作业，同时保留了轮式装载机高通过性、大牵引力的底盘特性，可在砂石路面、硬化厂区地面、临时施工便道等多种非铺装路面稳定作业，适配仓储物流、建材堆场、矿山辅助转运、厂区内部物料周转等多类工况。整机结构布局采用传统轮式装载机的中央铰接式车架设计，前后车架通过铰接销连接，转向时依靠铰接点偏转实现小半径转弯，在狭窄货场通道内的转向灵活性优于同吨位刚性车架工程车辆，前桥配置重载型驱动桥，搭配大颗粒深花纹越野轮胎，轮胎接地比压经过匹配设计，

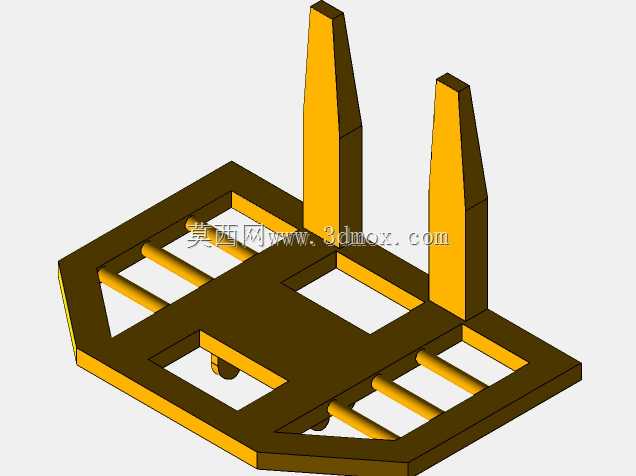

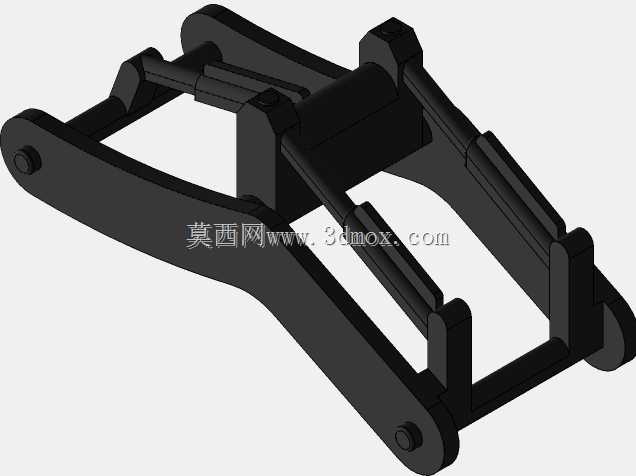

　　在松软砂石路面作业时不易出现陷车问题，后桥带摆动支撑结构，可在不平路面行驶时保证四个轮胎同时接地，避免单轮悬空导致的驱动力损失与车架扭转变形。前端工作装置采用双动臂举升结构，摇臂与连杆组成的反转六连杆机构经过运动轨迹校核，叉装属具在整个举升行程中可保持接近水平的姿态，举升过程中货物不会出现大幅前倾后仰，避免转运过程中货物滑落，动臂举升油缸、转斗油缸均采用铰接式安装，油缸两端配置自润滑关节轴承，可适应工作过程中的小幅偏摆载荷，减少油缸杆的侧向受力，延长密封件使用寿命。叉装属具的叉齿采用可调间距设计，叉齿与前端滑架通过T型槽连接，可根据不同托盘的叉孔间距调整两个叉齿的横向距离，适配不同规格的物流托盘、料箱与成件建材，

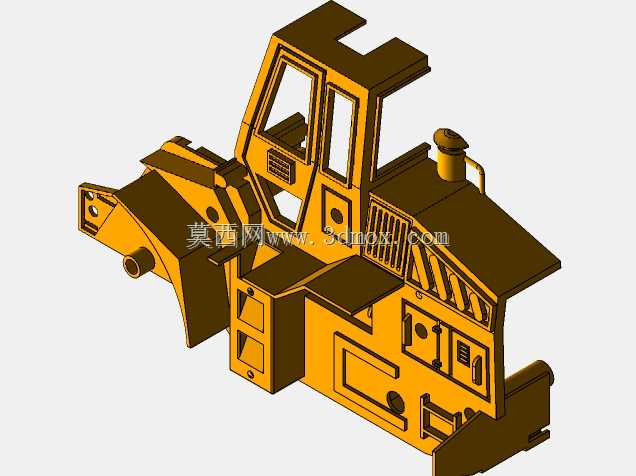

　　滑架背部与工作装置连杆连接，可通过转斗油缸实现叉齿的前倾与后倾动作，叉取货物时小幅前倾便于对准托盘叉孔，举升转运时后倾一定角度保证货物贴靠滑架，堆垛卸料时前倾完成货物放置。驾驶室采用框架式安全结构，驾驶室顶部配置防落物护板，可抵御作业过程中上方掉落的小块物料冲击，驾驶室内操作布局按照人机工程学设计，工作装置操纵杆、转向盘、仪表台的位置经过操作行程校核，操作人员长时间作业不易产生疲劳，驾驶室视野经过优化，前端工作装置在低位叉取、高位举升的全行程内，操作人员均可清晰观察到叉齿与货物的相对位置，减少视野盲区导致的对位偏差与作业安全隐患。动力舱布置在驾驶室后方，采用纵置动力布局，发动机输出端通过液力变矩器连接变速箱，

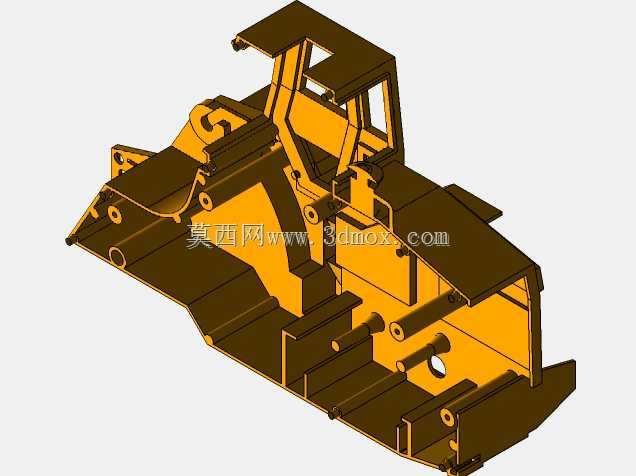

　　变速箱通过传动轴分别将动力传递给前后驱动桥，散热系统布置在动力舱尾部迎风位置，作业时可通过行驶迎面风与散热风扇共同完成冷却液、液压油的散热，避免长时间高负荷作业时出现动力系统、液压系统过热问题。液压系统采用开式循环设计，工作装置液压回路与转向液压回路通过优先阀分配流量，转向时优先保证转向回路的流量供给，避免工作装置动作时出现转向沉重的问题，液压油箱设置回油过滤与吸油过滤双重过滤结构，可滤除液压油中的金属碎屑、密封件磨损颗粒等杂质，减少液压阀卡滞、油缸拉伤的故障概率。整机的安装边界经过紧凑化设计，整车宽度控制在同吨位机型的常规尺寸范围内，可通过标准厂区大门与货场通道，最大举升高度满足常规三层托盘堆垛的高度需求，卸载距离经过匹配，在货场装卸货运车辆时，叉齿可顺利延伸到货车货台上方，无需车辆过于靠近货台即可完成装卸作业。底盘的制动系统采用气顶油四轮钳盘式制动，制动响应速度快，制动力矩充足，重载状态下的制动距离满足工程车辆安全标准，同时配置停车制动机构，车辆停放在坡道时可稳定驻车，避免溜车风险。车架结构采用厚钢板焊接成型，关键受力位置如铰接点安装座、动臂连接座、桥安装位均设置加强筋板，焊接后经过时效处理消除焊接应力，减少长期重载作业下的车架变形问题。
