带万向调节结构的AHD高清摄像云台结构

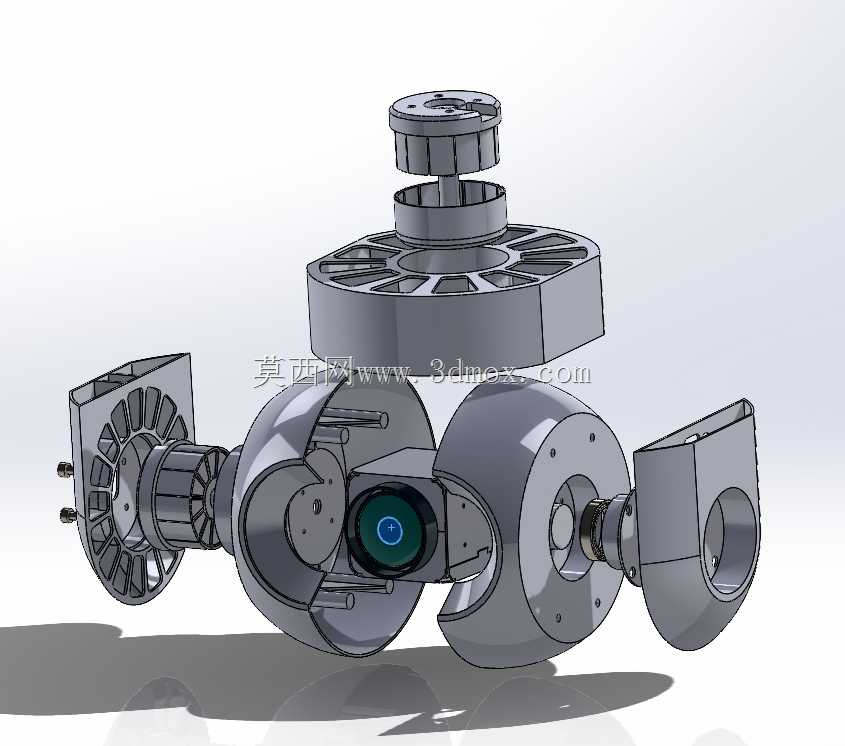

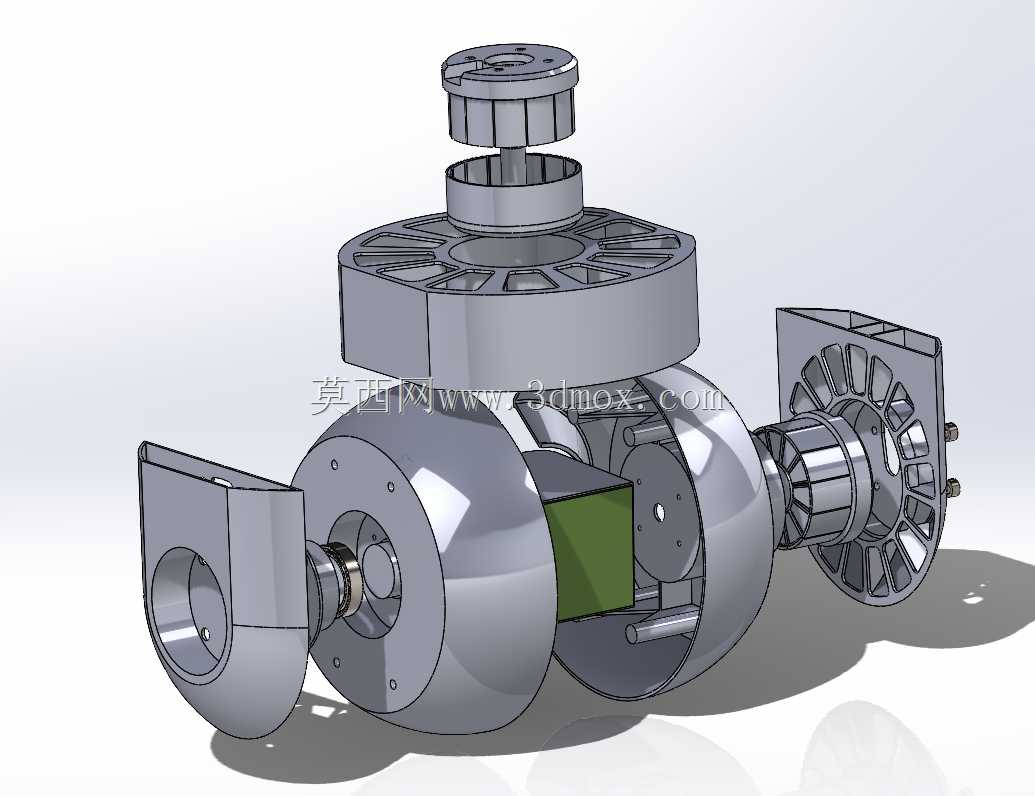

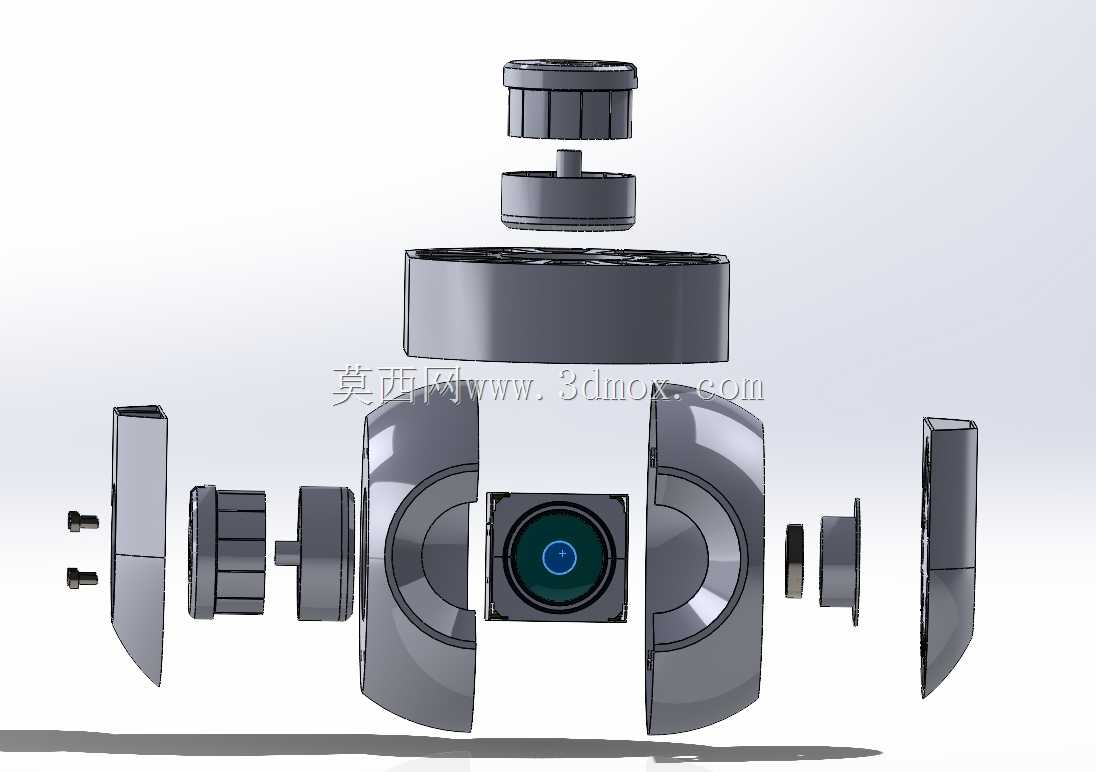

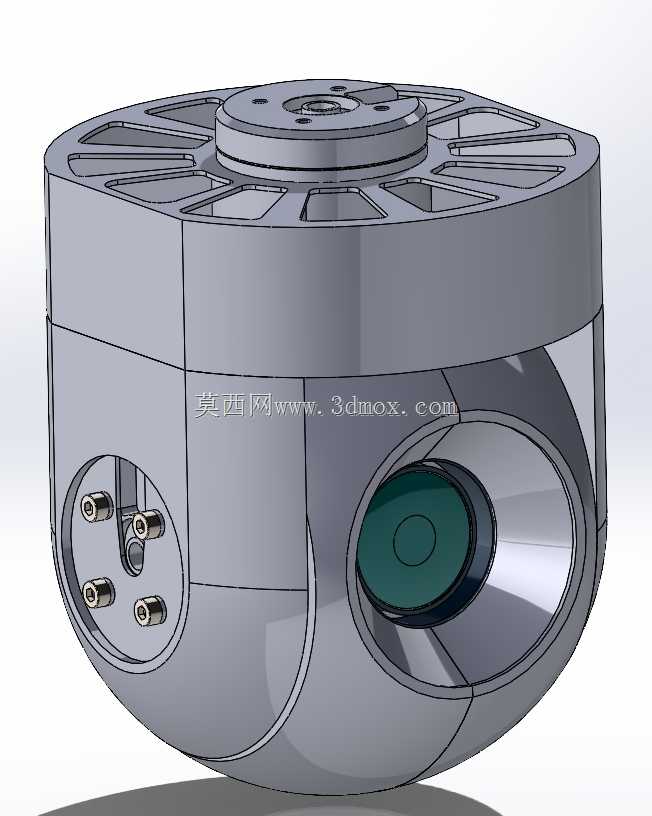

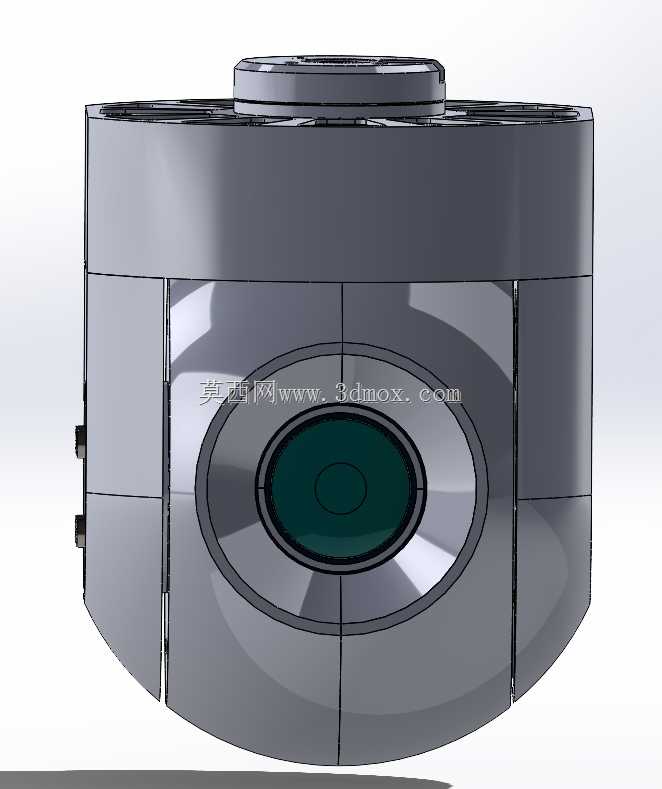

　　这款带万向调节结构的摄像组件，核心适配2MP规格CMOS AHD制式的索尼IMX323感光元件，支持10倍光学变焦的镜头搭载需求，整体采用一体化舱体式结构设计，上半部分为固定安装基座，下半部分为可多维度转动的球形舱段，能够实现水平、俯仰方向的大角度视角调整，满足不同场景下的监控画面捕捉需求。从安装适配维度来看，顶部法兰式基座预留了标准的安装孔位，可直接适配常规监控支架、设备挂载点位的安装尺寸，基座外圈做了辐条状的减重槽设计，在保证结构刚性的前提下，尽可能降低整体自重，减少挂载支架的承重负荷，同时辐条结构也能提升基座的散热效率，将内部电路工作产生的热量通过金属壳体快速导出，避免长时间工作出现积热导致的成像噪点增加、元件寿命缩短问题。

　　侧面的镜头安装舱做了内凹式的沉台设计，镜头外圈与舱壁之间预留了密封胶圈的安装槽位，装配后可实现IP65级别的防尘防水能力，能够适配户外露天、工业车间、车载挂载等多场景的使用需求，镜头视窗采用高透钢化玻璃材质，表面做了防眩光镀膜处理，避免强光直射下出现画面过曝、鬼影等问题，保证成像清晰度。另一侧的电气接口舱采用快装式盖板设计，通过四颗对称布置的紧固螺丝实现盖板固定，接口端预留了视频输出、电源供给的接线端子空间，装配时无需拆解整个壳体即可完成接线作业，大幅降低现场安装、后期维护的操作难度，盖板与壳体之间同样预留密封槽位，保证接线区域的防护能力。万向转动结构采用阻尼式预紧设计，转动过程中无卡顿、无虚位，

　　调整到目标角度后可依靠结构阻尼保持姿态稳定，无需额外的锁止结构即可避免镜头出现角度偏移，同时转动副之间做了耐磨衬层，长期反复调整角度也不会出现磨损间隙，保证角度调节的精度保持性。整体壳体采用铝合金一体铣削成型，相比传统塑料壳体具备更好的抗冲击能力与电磁屏蔽性能，既可以抵御户外场景下的外力磕碰，也能屏蔽外界电磁信号对内部感光元件、视频处理电路的干扰，避免画面出现水波纹、信号丢帧等问题。结构设计阶段充分考虑了镜头的变焦行程空间，球形舱内部预留了足够的镜头移动余量，10倍变焦镜头在全程变焦过程中不会与壳体内壁发生干涉，同时舱内预留了排线的弯折空间，反复转动调整角度时不会出现排线拉扯、断裂的问题，提升产品的长期使用可靠性。

　　从实际应用场景来看，该结构既可以作为固定点位的安防监控摄像头使用，也可挂载在无人机、移动机器人、工程机械设备上作为视觉采集组件，多维度的角度调节能力可以快速适配不同的视角需求，紧凑的圆柱形外形也能降低挂载后的风阻，减少移动过程中的气流抖动对画面稳定性的影响。结构的尺寸边界控制紧凑，整体直径控制在常规监控设备的通用尺寸范围内，可兼容市面上多数的通用监控护罩、挂载支架，无需额外定制安装配件即可完成替换装配，降低设备升级改造成本。壳体表面做了阳极氧化处理，具备较好的耐锈蚀、抗腐蚀能力，在沿海高盐雾、工业厂区高腐蚀气体环境下也能长期保持外观与结构性能稳定，不会出现壳体锈蚀导致的转动卡滞、密封失效问题。
