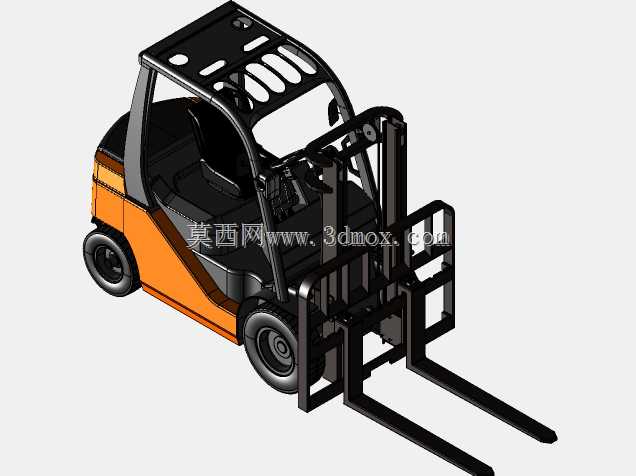

平衡重式内燃叉车整机结构三维设计

　　这款平衡重式叉车的三维结构设计，完全围绕厂内物流场景的实际作业需求展开，覆盖生产车间物料转运、仓储库区堆垛装卸、货场短途驳运等核心工况，是目前制造企业、物流园区内应用最广泛的无轨搬运装备。从结构布局来看，整车采用经典的后部平衡重设计思路，将动力总成、配重块集中布置在车体尾部，用来平衡前部货叉承载货物时产生的倾覆力矩，无需额外支腿支撑，即可完成货叉的起升、前倾后仰动作，作业时对场地平整度的适应性更好，既可以在硬化铺装的厂区道路行驶，也能在仓储地坪完成高位堆垛作业，不会像前移式叉车那样受支腿高度限制无法直接驶入低位货架底部。

　　在功能特性的设计上，首先考虑的是作业效率与操作安全性的平衡。门架系统采用两级伸缩式结构，常规作业状态下门架处于缩回状态，保证驾驶员前方视野通透，起升时内门架沿外门架导轨平稳滑动，配合货叉架上的侧移机构，驾驶员无需反复调整整车位置，就能精准对齐货位，大幅减少对位调整的时间消耗。护顶架采用型钢焊接成型，顶部开设多组长条形镂空孔，既满足顶部防坠物的强度要求，又不会遮挡驾驶员向上观察高位货位的视线，护顶架的立柱位置特意避开了驾驶员上下车的通道，同时预留了后视镜、警示灯的安装接口，符合厂内机动车辆的安全设计规范。

　　驾驶舱的布局完全按照人机工程学逻辑设计，座椅位置与方向盘、操作手柄的距离经过反复校核，驾驶员保持正常坐姿时，右手可以轻松触及起升、倾斜操作杆，左脚的制动踏板、右脚的油门踏板位置符合常规驾驶习惯，座椅采用减震结构，能过滤厂区路面颠簸带来的震动，降低长时间作业的疲劳感。车体侧面的覆盖件采用快拆式设计，日常维护时可以快速打开，直接接触到发动机、液压油箱、控制阀组等核心部件，减少日常保养的拆装工作量。

　　行走系统的设计兼顾了承载能力与转向灵活性，前轮作为驱动轮采用大直径实心橡胶轮胎，轮辋与驱动桥直接连接，能承受满载时的前部载荷，即使在有金属切屑、少量油污的车间地面行驶，也不会出现轮胎过度磨损、打滑的问题；后轮作为转向轮，转向角度设计接近90度，让整车的转弯半径控制在较小范围内，在狭窄的车间通道、货架之间也能灵活转向，不需要预留过大的转弯空间。货叉部分采用标准叉齿结构，叉齿的厚度、长度按照额定承载能力匹配，叉齿表面做耐磨处理，长期与托盘、货物接触也不会出现过度磨损变形，叉齿与货叉架的连接采用快装结构，可以根据作业需求更换不同长度的叉齿，或者加装属具完成特殊货物的搬运。

　　液压系统的布置沿着车体内部的预留空间走线，起升油缸、倾斜油缸的管路全部隐藏在车体覆盖件内部，避免作业过程中被货物剐蹭损坏，油缸的铰接点位置经过受力校核，保证起升过程中门架受力均匀，不会出现偏载卡顿的问题。整车的外形尺寸设计严格参照厂内通道的通用宽度标准，车体宽度控制在常规1.8米通道可顺利通行的范围，整车长度不含货叉的部分预留足够的维修空间，尾部平衡重的外形做圆弧过渡，转向时不会剐蹭到通道两侧的货架或者设备。安装边界方面，整车底部的最小离地间隙满足厂区常见的减速带、地面接缝的通过要求，门架完全缩回时的整车高度可以通过常规2.8米高度的车间门洞、仓库卷帘门，不需要额外调整门架高度就能完成跨区域转运作业。

　　从实际作业的适配性来看，这款叉车的结构设计覆盖了从地面装卸货、到3米左右高度堆垛的全场景需求，额定承载能力匹配大多数工厂的常规物料重量，既可以完成原材料卸货、成品装车的室外作业，也能完成车间内工序间的物料转运、仓库内的货架存储作业，各部件的连接位置都预留了通用的安装接口，后续如果需要加装警示装置、属具管路、定位系统都可以直接在原有结构上拓展，不需要对主体结构做大幅修改。
