钢制框架结构驳船船体骨架三维设计

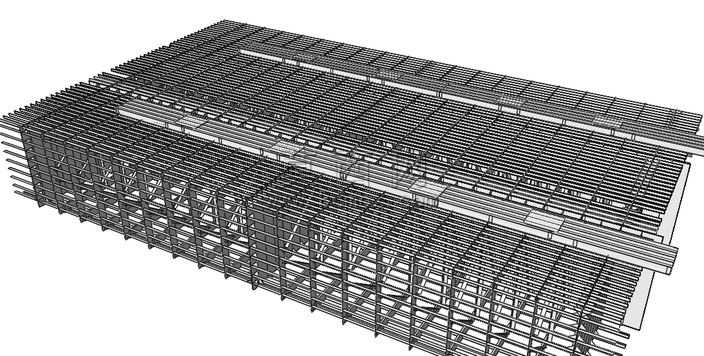

本作品为驳船船体钢制骨架结构的三维建模成果，建模过程中严格遵循内河驳船的船体结构设计规范，以线框加实体混合的建模逻辑还原真实的船体承重框架构造。建模初期先依据驳船的长宽比参数搭建主龙骨的基准轴线，确定船体纵向的主受力走向，再沿横向等距排布肋板框架，每一处肋板的弯折角度、型材间距都参照实际船舶建造的工艺标准设定，保证横向框架能够均匀分散船体承受的荷载。在细节结构处理上，建模者对纵向次梁与横向肋板的交接节点做了精细化处理，每一处连接位置都还原了实际钢结构的搭接逻辑，既保证框架整体的结构连贯性，也清晰展现了内部受力的传递路径；针对甲板区域的格栅结构，采用阵列化建模方式生成等距排布的型钢条带，同时预留出甲板设备安装的预留空位，还原真实驳船甲板的承重布局。材质设定上，整体框架赋予哑光热轧钢材的材质属性，通过灰度金属质感与细微的氧化纹理表现，区分不同规格型材的视觉差异，让整个骨架结构的层级关系清晰可辨。渲染阶段采用正交视角搭配柔和的环境漫反射光，避免强烈光影遮挡结构线条，能够完整呈现从船底龙骨到甲板支撑的全层级框架构造，清晰展示纵向主梁、横向肋板、斜向支撑、甲板格栅各部分的位置关系与连接方式。设计思路上，该模型重点突出船体骨架的力学传递逻辑，省略了外板、上层建筑等非骨架构件，以通透的线框结合实体的展示方式，让观者能够直观理解驳船船体的承重结构原理，所有构件的尺寸比例、排布密度都符合中小型驳船的实际建造参数，可用于船舶结构教学、建造方案推演等场景，能够清晰展现钢制驳船从基础龙骨到整体框架的搭建逻辑，为船舶结构的认知与设计优化提供直观的三维参考。
