无线电塔线体结构性能仿真分析方案

　　在地面通讯基础设施的建设与运维环节，无线电塔作为信号收发的核心承载结构，其在不同环境载荷、不同工作频段下的结构稳定性直接决定了通讯链路的可靠性。过往塔架设计多依赖静态载荷校核，忽略了风致振动、设备运行微振动等动态载荷下的结构响应，不少投用的塔架在特定频率激励下出现局部杆件共振、连接节点疲劳开裂的问题，严重时甚至会引发塔架倾覆的安全事故。本次针对无线电塔开展的线体结构分析，核心是还原塔架在宽频激励下的真实变形规律，为塔架的结构优化、运维巡检提供量化的参考依据。

　　从实际应用场景来看，这类桁架式无线电塔多部署在郊野、山顶或者城市建筑楼顶，除了要承受自重、顶部通讯设备的静载荷，还要常年面对不同风速的风载荷，以及周边施工、交通带来的地面微振动激励，部分临近航线的塔架还要承受航空器起降带来的低频气流冲击。不同频率的激励作用在塔架上时，会在不同的杆件位置产生应力集中，尤其是塔架中下部的斜向支撑、横腹杆与主弦杆的连接节点，是动态载荷下最容易出现损伤的位置。

　　在结构建模阶段，采用线体单元对塔架进行离散化处理，将每一段主弦杆、腹杆都简化为符合实际截面参数的梁单元，节点位置按照实际焊接连接的约束条件设置，还原塔架底部与基础连接的固定约束边界，顶部按照实际挂载的通讯天线、馈线的重量设置集中质量点，确保模型的质量分布、刚度分布与实际塔架一致。分析过程覆盖0到10^8Hz的宽频范围，逐阶提取塔架的固有频率与对应振型，计算不同频率下塔架各位置的总变形量，识别出塔架的各阶共振频率点，以及对应振型下变形最大的薄弱杆件位置。

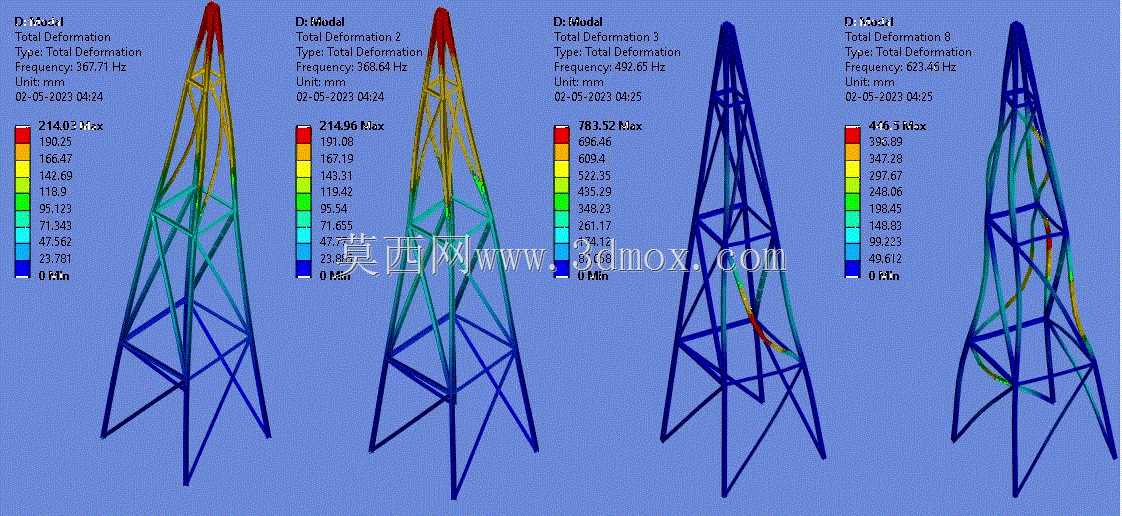

　　从分析得到的变形云图可以看到，低阶频率下塔架的变形主要集中在顶部区域，主弦杆的变形从底部到顶部呈梯度增大，这与实际风载荷下塔架的摆动规律一致；随着激励频率升高，变形区域逐渐向塔架中部转移，部分斜向腹杆会出现局部的大变形，这部分杆件在常规静态校核中往往应力裕度充足，但在高频振动下会产生往复的弯曲变形，长期运行下容易出现疲劳损伤。针对这些薄弱位置，可以通过调整腹杆的截面尺寸、优化节点连接形式、增加局部辅助支撑的方式，改变局部结构的刚度，错开共振频率区间，降低动态载荷下的变形量。

　　在安装边界的考量上，这类桁架式塔架的底部基础需要满足对应的抗倾覆要求，根据分析得到的塔架底部支腿最大反力，确定基础的预埋深度、地脚螺栓的规格与布置间距，确保塔架在极端载荷下不会出现基础滑移、倾覆的问题。塔架的节段连接法兰位置，需要根据动态载荷下的螺栓拉力变化，确定螺栓的预紧力矩，避免长期振动下螺栓出现松动。顶部设备的安装支架需要根据塔架顶部的振动加速度参数，选择合适的减震阻尼件，降低塔架振动对通讯设备信号收发精度的影响。

　　这类线体分析方法相比实体单元分析，在保证计算精度的前提下大幅提升了计算效率，可以快速完成多参数下的迭代优化，适合塔架这类长细比较大的桁架结构的性能校核。通过仿真得到的各阶振型与变形数据，可以直接指导塔架的结构优化设计，在控制塔架整体重量的前提下提升结构的动态稳定性，同时也能为后续塔架的运维巡检提供重点检查的位置指引，针对变形较大的杆件、节点增加巡检频次，提前排查安全隐患，保障通讯设施的长期稳定运行。
